ケイ酸リチウム系コンクリート表面強化材エルキュア
ライン塗料（ラインズマン）との接着性が良好
ケイ酸リチウムが主成分のため、余剰分拭き取り工程が不要です。目荒らし作業なしで直接ラインズマンが塗装できるため、境界や区画表示が必要なエリアに最適です。
主な適用場所
- ●物流施設、貨物ターミナル
- ●工場・倉庫・荷捌所
- ●スーパーマーケット、大型店舗
- ●カラクリート、フェロコンなどのメンテナンス性向上
仕上がりについて
仕上がりに関しては、施工対象となるコンクリートの表面性（色、質感）と同等となります。
表面強化材を塗布することのみで色、ツヤなどの外観的要求を付与することはできません。

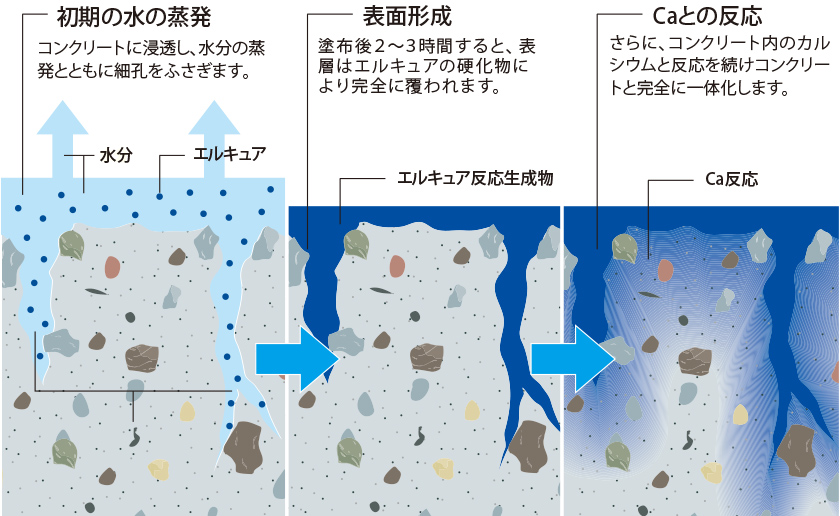

表面強化とは
エルキュアを表面に散布・塗布するとコンクリート表層に浸透し、水分の蒸発とともに細孔を塞ぎます。その後、表面はエルキュアの硬化物に覆われます。コンクリート内部のエルキュアは、セメントのカルシウムと反応を続けコンクリートと完全に一体化します。
特長
セラミキュアとエルキュアの比較
施工手順の一例における比較
- ※施工方法、環境などの影響によって乾きが悪い、溜まりができやすいケースは、拭き取り作業を実施してください。
「ケイ酸リチウム」が主成分のため、ライン塗料との相性が良く、しっかりと接着します。
また、ライン引きの前の下地処理を軽減できるなど、工場・倉庫の「床づくり」におけるメリットがあります。
ライン引き作業の一例における比較
ライン引き前の下地処理作業を軽減します。
- ※ライン塗装を行なう際、コンクリート表面の汚れなどは除去してください。
- ※ライン塗装の際は、弊社商品「ラインズマン」をご使用ください。
推奨ライン塗料
耐摩耗性が向上し、摩滅による粉塵の発生を軽減
耐摩耗性が向上するため摩耗による粉塵の発生を軽減し、汚れ付着の低減効果も期待できます。
最終工程の拭き取りが必要なく、施工性アップします。廃水の発生がなく環境面に負担をかけません。
耐摩耗性（テーバー摩耗試験）

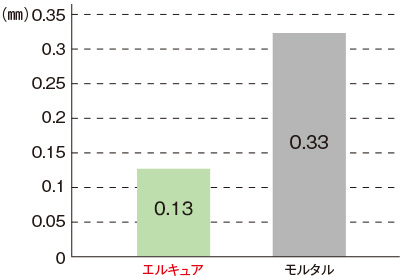

摩耗減厚

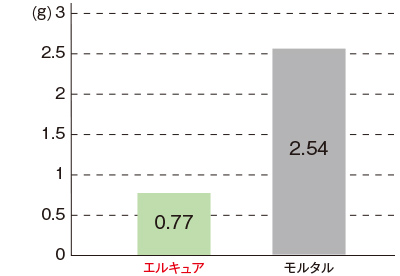

摩耗減量
モルタル（27～33N/mm2コンクリート表層のモルタル想定）に各種強化材を塗布。
試験条件：摩耗輪GC150H/荷重2.5N（250g） 1,000回転
※データは弊社試験データであり保証値ではありません。
コンクリートの表層を強化
耐摩耗性を向上させ、フォークリフト走行など日々のご使用による床の消耗を防ぎます。

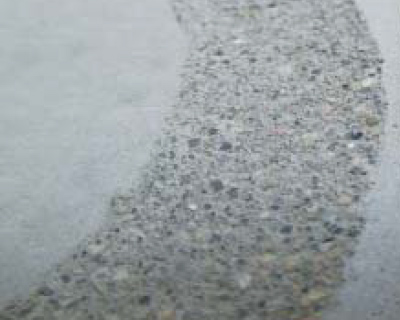

コンクリート素地 経過状態の一例

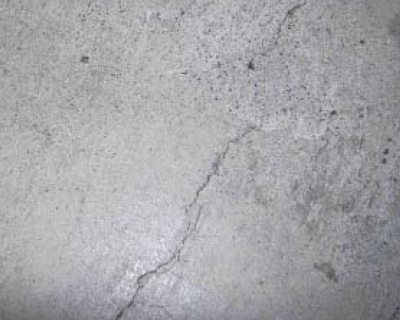

コンクリート素地（試験体）
フォークリフトなどの走行で床面が荒れる
粉塵発生・汚れ付着

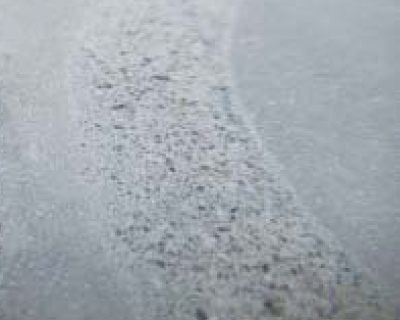

表面強化材塗布 経過状態の一例
表面強化材塗布（試験体）

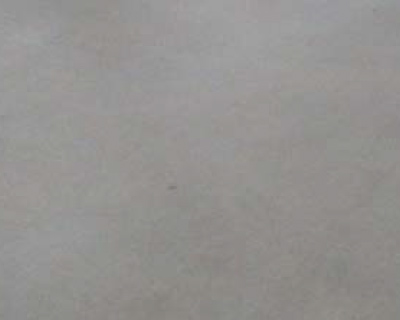

フォークリフトの走行による摩耗を抑制
床面の荒れを防ぐ
無毒・無臭の安心床材
無毒、無臭の水性タイプで施工が安全です。

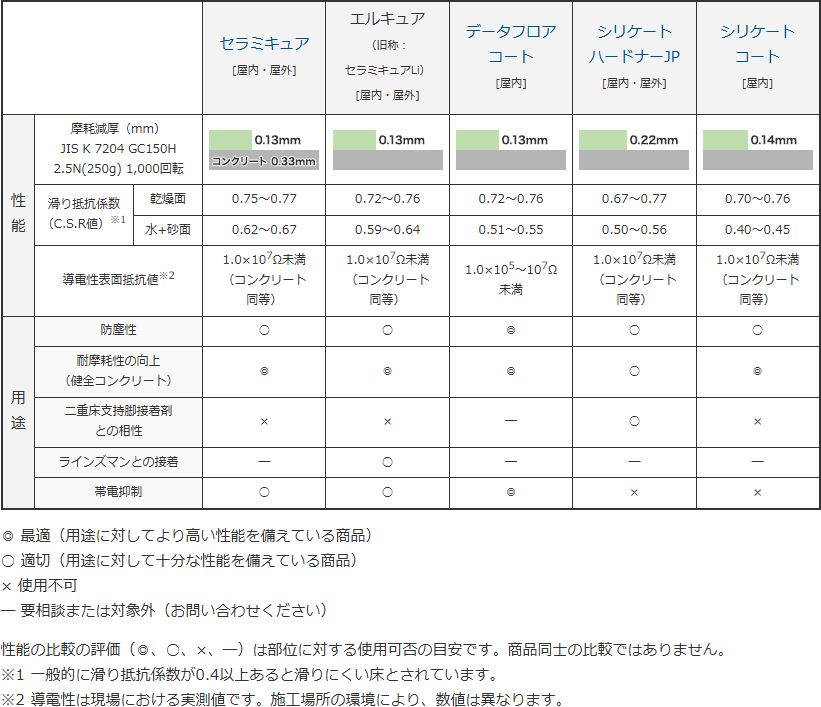

表面強化材 選定表
施工場所や用途に応じて、「セラミキュア」「データフロアコート」「シリケートハードナーJP」「シリケートコート」もご用意しています。
詳しくは各商品ページをご覧ください。
| セラミキュア [屋内・屋外] |
エルキュア （旧称： セラミキュアLi） [屋内・屋外] |
データフロア コート [屋内] |
シリケート ハードナーJP [屋内・屋外] |
シリケート コート [屋内] |
|||
|---|---|---|---|---|---|---|---|
| 性能 | 摩耗減厚（mm） JIS K 7204 GC150H 2.5N(250g) 1,000回転 |
 |
 |
|
 |
 |
|
| 滑り抵抗係数 （C.S.R値）※1 |
乾燥面 | 0.75～0.77 | 0.72～0.76 | 0.72～0.76 | 0.67～0.77 | 0.70～0.76 | |
| 水+砂面 | 0.62～0.67 | 0.59～0.64 | 0.51～0.55 | 0.50～0.56 | 0.40～0.45 | ||
| 導電性表面抵抗値※2 | 1.0×107Ω未満 （コンクリート 同等） |
1.0×107Ω未満 （コンクリート 同等） |
1.0×105～107Ω 未満 |
1.0×107Ω未満 （コンクリート 同等） |
1.0×107Ω未満 （コンクリート 同等） |
||
| 用途 | 防塵性 | ○ | ○ | ◎ | ○ | ○ | |
| 耐摩耗性の向上 （健全コンクリート） |
◎ | ◎ | ◎ | ○ | ◎ | ||
| 二重床支持脚接着剤 との相性 |
× | × | ― | ○ | × | ||
| ラインズマンとの接着 | ― | ○ | ― | ― | ― | ||
| 帯電抑制 | ○ | ○ | ◎ | × | × | ||
◎ 最適（用途に対してより高い性能を備えている商品）
○ 適切（用途に対して十分な性能を備えている商品）
× 使用不可
― 要相談または対象外（お問い合わせください）
性能の比較の評価（◎、○、×、―）は部位に対する使用可否の目安です。商品同士の比較ではありません。
- ※1一般的に滑り抵抗係数が0.4以上あると滑りにくい床とされています。
- ※2導電性は現場における実測値です。施工場所の環境により、数値は異なります。
取得資格
●ISO 5660-1 発熱性試験で燃焼しません。（有毒ガス試験未実施）
※本表記は試験のみを実施したもので、認定は取得しておりません。
材質的に燃えにくいことを示す資料として試験のみを実施したものです。
●ISO 14001審査登録工場で製造された製品です。
 |
文部科学省「学校環境衛生の基準」指定6物質はもとより、厚生労働省指針13物質を使用しない安全な床材 |
 |
日本建築仕上材工業会 F☆☆☆☆ |

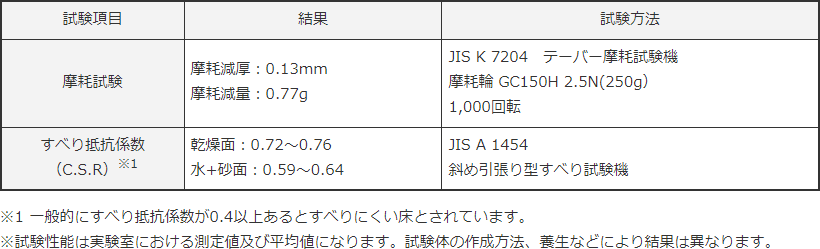

性能データ
| 試験項目 | 結果 | 試験方法 |
|---|---|---|
| 摩耗試験 | 摩耗減厚：0.13mm 摩耗減量：0.77g |
JIS K 7204 テーバー摩耗試験機 摩耗輪 GC150H 2.5N(250g） 1,000回転 |
| すべり抵抗係数 （C.S.R）※1 |
乾燥面：0.72～0.76 水+砂面：0.59～0.64 |
JIS A 1454 斜め引張り型すべり試験機 |
- ※1一般的にすべり抵抗係数が0.4以上あるとすべりにくい床とされています。
- ※試験性能は実験室における測定値及び平均値になります。試験体の作成方法、養生などにより結果は異なります。
規格・価格
メンテナンス
日常のお手入れ
1. ゴミ、ホコリの除去
ダスターモップ、フロアモップなどで砂やホコリを取り除き、その後、モップで水拭きや水洗いしてください。
2. 汚れの除去
水拭きで落ちにくい汚れは、フロアーブライトクリーナーの100倍希釈液でモップ拭きしてください。
3. 油の除去
床に落ちたオイル、グリースなどは長時間放置せず、その都度ウエスやペーパータオルで拭きとってください。
汚れがひどい場合
1. 床の洗浄
- ●油汚れ・泥汚れ
フロアーブライトクリーナーやフロアーブライトオイルクリーナーの希釈液を用いて、床を洗浄します。（希釈液は汚れの状況に応じて変えてください。） - ●タイヤのスリップ痕
タイヤマーククリーナーの希釈液を用いて床を洗浄します。- ①希釈液をジョウロで床面に散布し、2～3分放置します。
- ②ナイロンパッド、ナイロンブラシを付けた電動ポリッシャーで洗浄します。
ナイロンパッドは黒、茶、緑、青色などを用いてください。
2. 汚水の除去
洗浄時に出た汚水は、バキュームクリーナー、ゴムレーキで除去し、きれいなモップで1～2回水拭きします。フロアーブライトクリーナーは、特殊な洗剤のため濃度が薄い場合には水洗いする必要はありません。
3. 床の乾燥
洗浄、水拭きの終わった床は十分に乾燥させます。夏場30分、冬場60分以上乾燥させてください。この時、床面乾燥機、送風機を用いると早く乾きます。
4. 磨き（ツヤ出し）
床面が乾燥した後、ポリッシャーに白パットなどを取り付けて磨きをかけるか、バフィングマシンをかけると床面のツヤが回復します。
下地処理
- コンクリート表面強化材の前処理材
-
中性化したコンクリートに、ケイ酸塩系表面強化材だけを施工しても、効果は十分に発揮されません。
備考
- ●施工仕様書をご確認のうえ、正しく安全にご使用ください。
- ●製品改良のため、予告なく性能・仕様を変更する場合があります。
- ●下地は、十分に強度の出るコンクリートとし、表面も機械ゴテや騎乗式機械ゴテで平滑になるように入念に押さえ込んで仕上げてください。下地コンクリートの仕上げを良好にすることが、エルキュア施工後、美しいツヤのある仕上がりにつながります。
- ●施工後長期間に渡り化学反応を続け、床面を使い込むことで効果がより高くなります。
- ●コンクリート練り混ぜ水として地下水を用いる場合には、硫酸ナトリウムや炭酸ナトリウムなどの塩類を含まない水を使用してください。これらの塩類がコンクリート表面に結晶として多量に析出する場合があります。
- ●クリーンルームやその周辺への施工には不向きです。
合わせてお読みください
