水性硬質ウレタン系塗り床材タフクリートMH

（化成品事業部）

化成品事業部

タフクリートMH

アイコンの説明を見る

厨房や食品工場で安全・安心な環境を実現し、生産効率向上に貢献

蒸気洗浄にも耐えるすぐれた耐熱性と適度な防滑性、さらに抗菌性を備えたシームレス工法です。

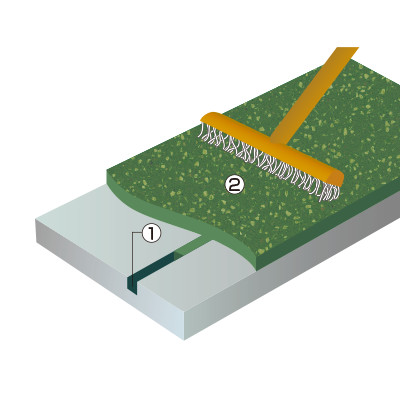

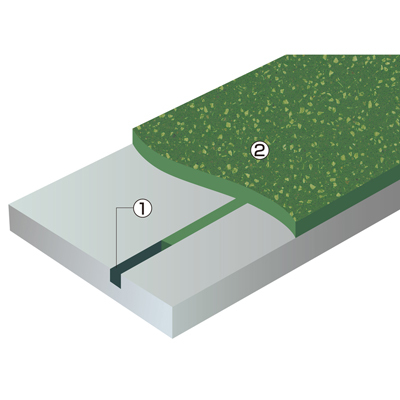

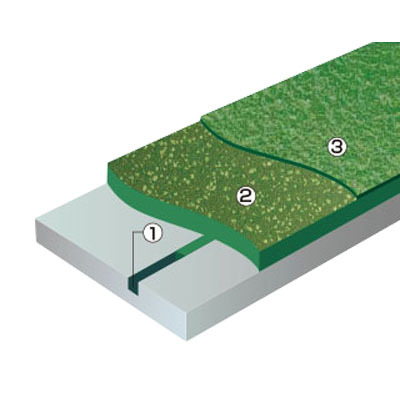

通常防滑で3種類の工法を用意しています。

商品ムービー

タフな床で現場の安全・安心を実現！（音声入り）

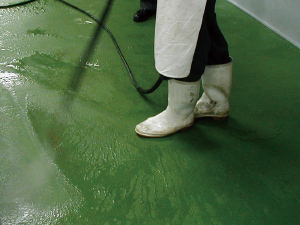

熱水に侵されない120℃まで対応可能な耐熱床^※: ・

熱水や蒸気洗浄による床の膨張・収縮に耐え、はがれにくい床に仕上がります。

※高温水の床との接触耐性は、温度・時間（量）・頻度により大きく変わります。
高温水接触には上記情報をいただき、床材の選定を行なう必要がありますのでお問い合わせください。

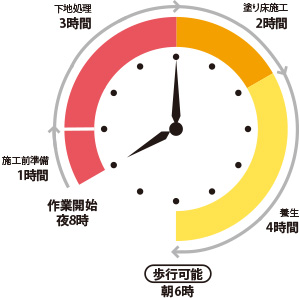

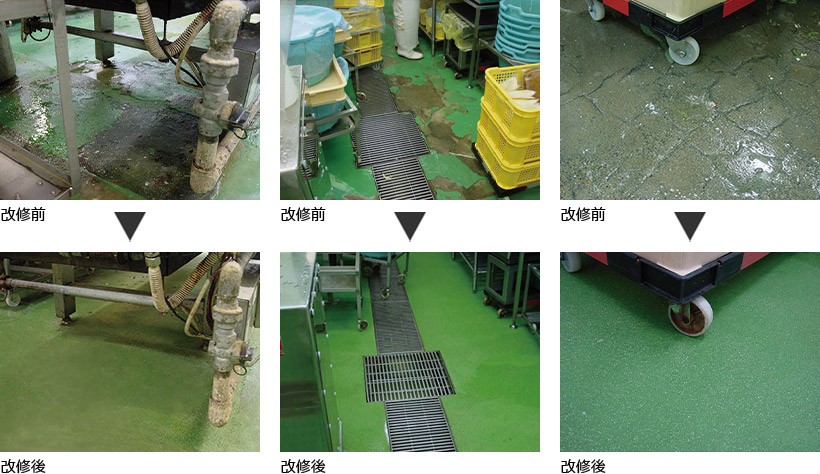

わずか一晩（10時間）での床改修を実現: 業務終了後から工事を始め、翌朝にはいつものように業務が行なえます。

※施工時間は施工面積50m²における一般的な場合です。
下地の状況や調理器具の配置状況、環境条件などにより異なります。

抗菌性

水性で無臭のため、臭い移りの心配がない

消防法対応の難燃性

文部科学省「学校環境衛生の基準」指定6物質はもとより、厚生労働省指針13物質を使用しない安全な床材

HACCP International 社認証マーク取得商品であり、食品製造工場における衛生管理をサポートする床材です。

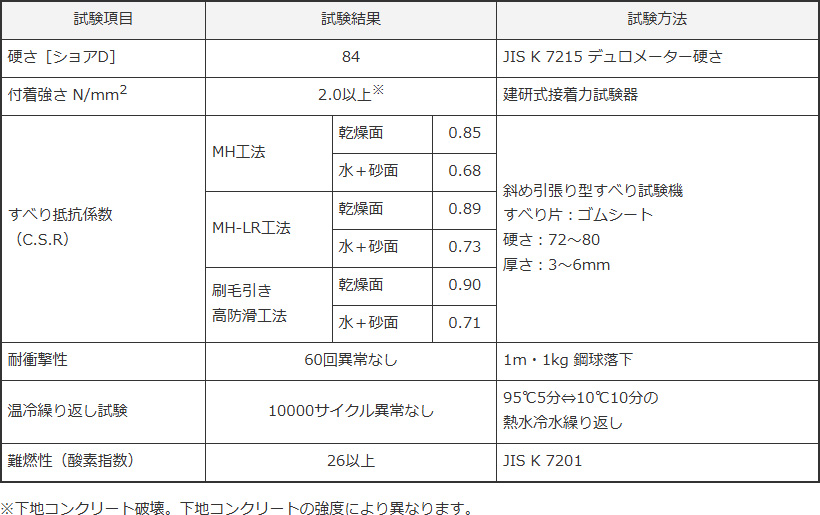

試験項目	試験結果			試験方法
硬さ［ショアD］	84			JIS K 7215 デュロメーター硬さ
付着強さ N/mm²	2.0以上^※			建研式接着力試験器
すべり抵抗係数（C.S.R）	MH工法	乾燥面	0.85	斜め引張り型すべり試験機すべり片：ゴムシート硬さ：72～80 厚さ：3～6mm
	MH工法	水＋砂面	0.68
	MH-LR工法	乾燥面	0.89
	MH-LR工法	水＋砂面	0.73
	刷毛引き高防滑工法	乾燥面	0.90
	刷毛引き高防滑工法	水＋砂面	0.71
耐衝撃性	60回異常なし			1m・1kg 鋼球落下
温冷繰り返し試験	10000サイクル異常なし			95℃5分⇔10℃10分の熱水冷水繰り返し
難燃性（酸素指数）	26以上			JIS K 7201

※下地コンクリート破壊。下地コンクリートの強度により異なります。

表を拡大する

抗菌試験：JIS Z 2801 に準じて、供試品に菌液を滴下し、ポリエチレンフィルムで被覆し35℃保存。24時間後の生菌数を測定し、生菌数と滴下直後の菌数から抗菌活性値を算出する。抗菌活性値が2.0以上のとき、抗菌効果があるものと判断する。

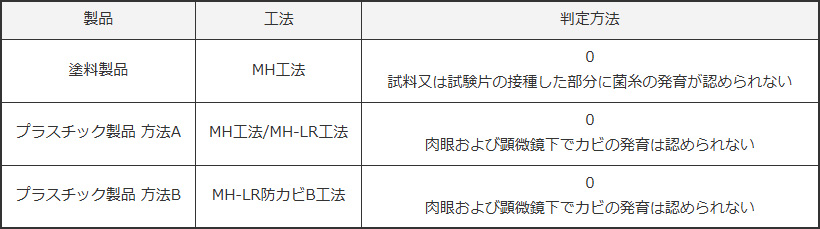

製品	工法	判定方法
塗料製品	MH工法	0 試料又は試験片の接種した部分に菌糸の発育が認められない
プラスチック製品方法A	MH工法/MH-LR工法	0 肉眼および顕微鏡下でカビの発育は認められない
プラスチック製品方法B	MH-LR防カビB工法	0 肉眼および顕微鏡下でカビの発育は認められない

表を拡大する

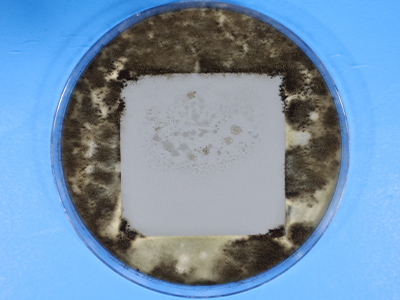

[試験方法]
JIS Z 2911 塗料製品試験およびプラスチック製品の試験（方法A/方法B）に準拠。

※塗料製品試験
グルコース/無機塩寒天培地上に試料を貼付し、5菌株の混合胞子懸濁液を接種する。温度26℃/湿度95 %で1週間培養し、肉眼および顕微鏡で観察し、カビの発生度を判定する。

※プラスチック製品の試験（方法A）
シャーレに試料を設置し、5菌株の混合胞子懸濁液を接種する。温度29℃/湿度95％以上で28日間培養し、試料表面を目視または実態顕微鏡で観察してかび抵抗性を評価する。

※プラスチック製品の試験（方法B）
グルコース/無機塩寒天培地上に試料を貼付し、5菌株の混合胞子懸濁液を接種する。温度29℃/湿度95％以上で28日間培養し、試料表面を目視または実態顕微鏡で観察してかび抵抗性を評価する。

MH工法

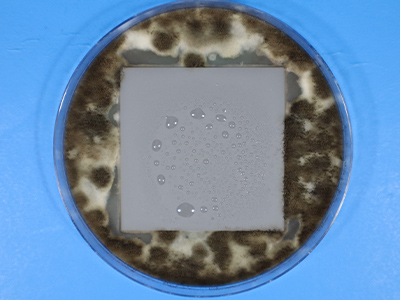

MH-LR防カビB工法

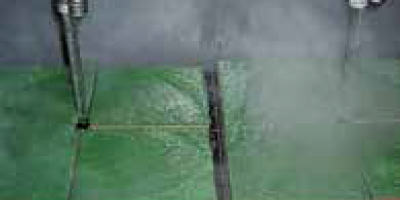

［試験方法］

試験体（床材）に95℃の熱水5分 ⇔10℃の冷水10分を1サイクルとした温冷繰り返し試験を行なった。
