カテゴリ選択

合金骨材配合強靭床仕上材フェロコンハードS(スタンダード)散布工法

フェロコンハードS(スタンダード)散布工法
  • 散布工法

    散布工法

  • 塗り付け工法

    塗り付け工法

  • 屋内外仕様
  • 屋内仕様
  • 平滑
  • 防滑
  • 国土交通大臣認定
  • 日本建築仕上材工業会
  • 13物質非含
  • 特別管理商品
  • 特別施工管理商品
  • 耐摩耗性

    耐摩耗性

  • 耐衝撃性

    耐衝撃性

  • 耐水性 #1

    耐水性

  • 耐油性

    耐油性

  • 導電性

    導電性

  • 耐熱性

    耐熱性

  • 低温

    低温

  • 不燃性

    不燃性

  • 耐海水性

    耐海水性

  • 非磁性

    非磁性

  • 速硬性

    速硬性

  • 可とう性

    可とう性

  • VOC対策

    VOC対策

耐摩耗性、耐久性にすぐれたスタンダードタイプ

特殊合金骨材配合の頑強な床は過酷な条件においてこそ、すぐれた機能性を発揮し、長期間その強度を維持します。
コンクリート打設時に材料を散布し、同時に施工する工法です。

商品ムービー

「モノリシック工法」(散布工法)の特長から施工方法までが2分でわかる!(音声入り)

主な適用場所

  • ●重機械工場をはじめとする各種工場
  • ●駐車場の車路やスロープ、ガソリンスタンド
  • ●プロパンガス集積場・ベルトコンベアー作業場
  • ●冷凍倉庫・プラットホーム
  • ●その他、耐久床全般

特長

耐摩耗性粉塵発生を防ぐ耐摩耗性

コンクリートの約6倍以上の耐摩耗性があり、車輌・台車などの頻繁な走行にもすり減りにくく、有害な粉塵の発生を防ぎます。
※鉄車輪やプラスチック車輪にも対応可。

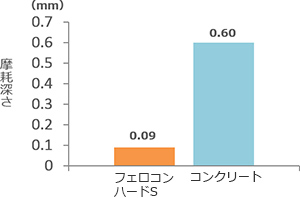

フェロコンハードSとコンクリートの
すり減り量を比較しました。

約6倍以上の耐摩耗性
あることが分かります。

■耐摩耗試験 2000回転終了時(JIS K 7204)
耐摩耗試験(JIS K 7204)
耐摩耗試験(JIS K 7204)

耐摩耗試験(JIS K 7204)

耐衝撃性衝撃に強い強靭な床

特殊合金骨材を配合し、強靱な床を形成。コンクリートの約3倍もの耐衝撃性をもつ極めて強靱な床材です。重量物の衝撃に耐え、ハードな使用にも長期間その性能を維持します。

導電性危険な静電気スパークを防止

静電気をすばやく吸収、徐々に拡散・放電し、静電気スパークによる引火・爆発事故を防止します。すぐれた導電性により、フォークリフト走行時でも人体への電撃はありません。危険物や可燃性溶剤を扱う場所に最適です。

フェロコンハードSとコンクリートの
導電性を比較しました。

4×104~3×105Ωのすぐれた
帯電防止性能を備えています。

■導電性NFPA法
導電性NFPA法
  • ※NFPA法による現場実測値であり、保証値ではありません。
  • ※NFPA規格の安全基準値の平均は2.5×104~1×106Ωです。
電導値の測定(NFPA法)

電導値の測定(NFPA法)

耐水性耐水性を発揮する緻密な床表面

緻密な床表面はコンクリート床に比べ、水がしみ込みにくく、床が浸されません。

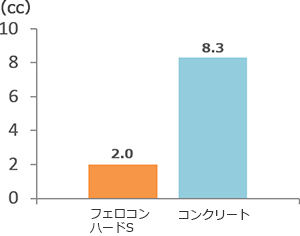

フェロコンハードSとコンクリートの
透水量を比較しました。

透水量は、約1/4
耐水性があることが分かります。

※使用条件により、さびが発生する可能性があります。

■透水性試験(JIS A 6909)
耐水性試験(JIS A 6909)
耐摩耗試験(JIS K 7204)

透水性・透油性試験(JIS A 6909)

耐油性耐油性を発揮する緻密な床表面

緻密な床表面はコンクリート床に比べ、油がしみ込みにくく、床が浸されません。

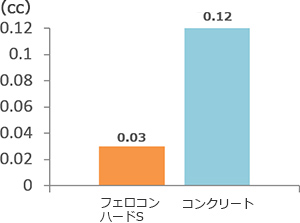

フェロコンハードSとコンクリートの
透油量を比較しました。

透油量は、約1/4
耐油性があることが分かります。

■透油性試験(JIS A 6909)
耐油性試験(JIS A 6909)
耐摩耗試験(JIS K 7204)

透水性・透油性試験(JIS A 6909)

施工事例

施工例写真

#17

施工例写真

#8 フロアーブライトS塗布

工法図

耐水性コンクリートと一体化して、剥がれない!

コンクリート打設時に材料を散布し、同時に施工する床仕上材です。下地がまだ生乾きのうちに施工するため、硬化後は下地と一体化。剥離することはありません。

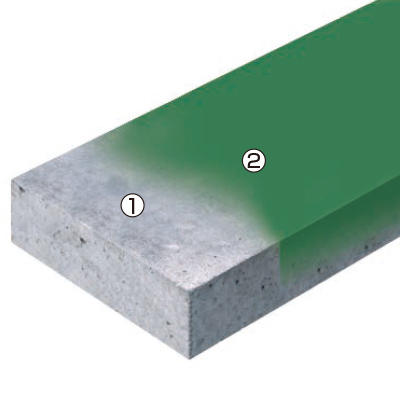

フェロコンハード S (スタンダード)工法図

コンクリート同時散布工法

(コンクリート打設時同時施工)
厚さ 約2~4mm
(1)下地(生乾きコンクリート)
(2)主材(散布)

モノリシック工法イメージ

(下地コンクリートとの一体化を解りやすくするために仕上げ厚を厚く表現しています)

カラー

フェロコンハード S (スタンダード)カラー

#1

フェロコンハード S (スタンダード)カラー

#5

フェロコンハード S (スタンダード)カラー

#8

フェロコンハード S (スタンダード)カラー

#15

フェロコンハード S (スタンダード)カラー

#17

フェロコンハード S (スタンダード)カラー

#20

フェロコンハード S (スタンダード)カラー

#35

取得資格

  • ●旧建設省告示第1828号不燃試験合格材料
  • ●ISO 5660-1 発熱性試験で燃焼しません。
  • ※上記表記は試験のみを実施したものです。床材のため不燃認定はありません。
  • ●ISO 14001審査登録工場で製造された製品です。
日本建築仕上材工業会 F☆☆☆☆

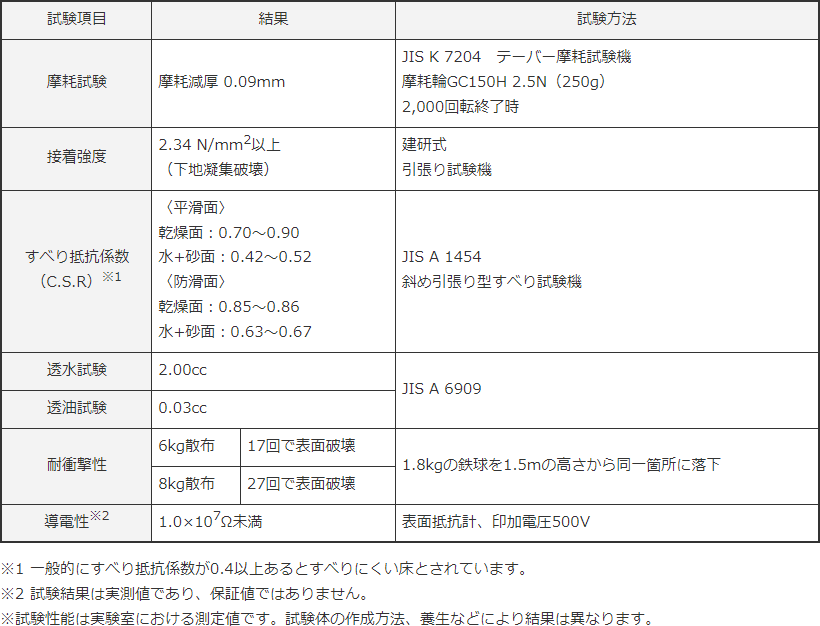

性能データ

試験項目 結果 試験方法
摩耗試験 摩耗減厚 0.09mm JIS K 7204
摩耗輪GC150H 2.5N(250g)
2000回転終了時
接着強度 2.34 N/mm2以上
(下地コンクリート破壊)
建研式
引張り試験機
滑り抵抗 <静止摩擦係数>
乾燥面 0.80~1.14
湿潤面 0.85~0.86
<動摩擦係数>
乾燥面 0.74~1.20
湿潤面 0.28~0.45
ダイナミック フリクション テスター
※抵抗係数0.5以上が滑りにくさの目安
平滑仕上げの場合
透水試験 2.00cc JIS A 6909
透油試験 0.03cc
導電性 4×104~3×105Ω NFPA法

※試験性能は実験室における測定値です。試験体の作成方法、養生などにより結果は異なります。

規格

コンクリート同時散布工法

骨材部 24kg/袋 6kg/m2散布工法(厚さ2~3mm)
約4m2
8kg/m2散布工法(厚さ3~4mm)
約3m2

※散布工法は散布量のみを規定しています。カッコ内の仕上げ厚は目安です。

価格

コンクリート同時6kg散布工法
ナチュラル色 #17
¥4,200/m2(材工)
コンクリート同時6kg散布工法
赤・茶色系 #1・#5
¥4,300/m2(材工)
コンクリート同時6kg散布工法
緑・黄色・濃灰系 #8・#15・#20・#35
¥4,400/m2(材工)
コンクリート同時8kg散布工法
ナチュラル色 #17
¥5,450/m2(材工)
コンクリート同時8kg散布工法
赤・茶色系 #1・#5
¥5,650/m2(材工)
コンクリート同時8kg散布工法
緑・黄色・濃灰系 #8・#15・#20・#35
¥5,850/m2(材工)

※1,000m2以上基準

硬質床専用システム

オススメ仕上げ

より緻密で平滑、艶のある仕上がりをお求めの方にオススメ!

メンテナンスワックス

フロアーブライト メンテナンス材

初期メンテナンスを行なうことで、長期間清潔な床に!
竣工時の色ムラ・白華解消、艶出しができるメンテナンスワックス。

備考

  • ●無機系床材のためセメントの白華により多少の色ムラが発生します。
    養生終了後、十分に乾燥させた後に「フロアーブライト」などメンテナンスワックスによる初期メンテナンスをおすすめします。
  • ●メンテナンスワックスは常に水や薬品がこぼれるなどの床の使用条件によっては、ご使用できないケースがあります。
  • ●水に濡れると微細な亀甲状のクラックが現れることがありますが、これはセメント硬化物特有の現象であり、物性上の問題はありません。
  • ●散布工法と塗り付け工法の材料は異なります。兼用はできませんのでご注意ください。
  • ●施工場所の環境によりさびがでることがありますが、物性には影響はありません。
  • ●施工仕様書をご確認のうえ、正しく安全にご使用ください。
  • ●製品改良のため、予告なく性能・仕様・カラーバリエーションを変更する場合があります。
  • ●色見本は現物とは多少異なります。ご決定の際は、現物サンプルをご参照ください。

合わせてお読みください

塗り床とは?(無機系)
塗り床選びにお悩みですか?(無機系)
コラム
コラム

カタログを取り寄せる

このページと同一カテゴリの商品です。
