水性硬質ウレタン系塗り床材タフクリートFL
※
- ※種類・濃度による
衝撃やひねりに強い平滑仕上げの水性硬質ウレタン系塗り床材
重量物を運搬する車両走行にも長期間耐えロングライフに貢献。
AGVやフォークリフトが頻繁に往来する現場でも、長く平滑な床面を保ちます。
適度な防滑性をもった「FL-LR工法」も用意しています。
主な適用場所
- ●倉庫
- ●物流センター
- ●自動車整備工場
- ●機械工場
- ●食品工場
- ●研究室
- ●実験室など
特長
フォークリフト走行にも耐える耐久性
AGVやフォークリフトが頻繁に往来する現場でも使用でき、衝撃・摩耗に抜群の強度があります。
耐摩耗性
耐久性試験を行ない、2,000回転終了時の表面状態も異常はなかった。
回転摩耗促進試験（加圧・ひねり）
タフクリートFLの上に800kgの荷重を加えた硬質ウレタンゴムタイヤ（硬度ショアA93）を載せ、試験体（床材）本体を回転させ、塗膜の状況を観察した。
耐衝撃性
耐衝撃性試験を行ない、60回落下時も異常はなかった。
耐衝撃試験 試験方法
1kgの鋼球を1mの高さより試験体（床材）の上に繰り返し落下させ表面に異常がないかを観察した。
参考：日本塗り床工業会では10回以上の落下での異常が認められないものを「衝撃区分A」と規定。
衛生管理のしやすい清掃性
シームレス、フラットで汚れにくく清掃も簡単です。
安全性
臭いや毒性のない水性タイプ
※「低臭」は測定値に基づく表記であり、臭いの感じ方には個人差があります。
抗菌性
消防法対応の難燃性
防カビ性能
「MH-LR防カビB工法」は「JIS Z 2911 カビ抵抗性試験 プラスチック製品方法 B」という最難関の試験基準をクリア
文部科学省「学校環境衛生の基準」指定6物質はもとより、厚生労働省指針13物質を使用しないVOC13物質対策タイプ。
適度な防滑性（FL-LR工法）
適度な防滑性をもったFL-LR工法も用意しています。
- ※防滑の粗さ、細かさの程度は自在に調整できます。
- ※ツヤ消し仕上げとなります。
景観性を重視する空間には「難黄変性」の工法
「ネオクリートLR工法」は、優れた難黄変性と耐候性を備え、変色が起こりにくいため、厨房の床が見えるオープンキッチン型店舗や商業施設など、景観性を重視する空間にも適しています。
性能データ

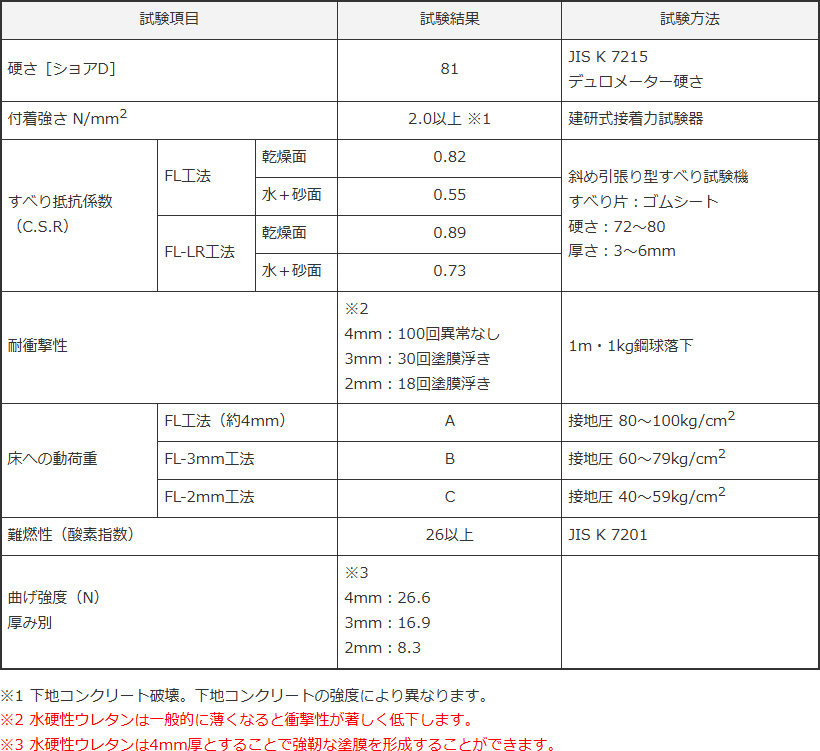

物理特性
| 試験項目 | 試験結果 | 試験方法 | ||
|---|---|---|---|---|
| 硬さ［ショアD］ | 81 | JIS K 7215 デュロメーター硬さ |
||
| 付着強さ N/mm2 | 2.0以上 ※1 | 建研式接着力試験器 | ||
| すべり抵抗係数 （C.S.R） |
FL工法 | 乾燥面 | 0.82 | 斜め引張り型すべり試験機 すべり片：ゴムシート 硬さ：72～80 厚さ：3～6mm |
| 水＋砂面 | 0.55 | |||
| FL-LR工法 | 乾燥面 | 0.89 | ||
| 水＋砂面 | 0.73 | |||
| 耐衝撃性 | ※2 4mm：100回異常なし 3mm：30回塗膜浮き 2mm：18回塗膜浮き |
1m・1kg鋼球落下 | ||
| 床への動荷重 | FL工法（約4mm） | A | 接地圧 80～100kg/cm2 | |
| FL-3mm工法 | B | 接地圧 60～79kg/cm2 | ||
| FL-2mm工法 | C | 接地圧 40～59kg/cm2 | ||
| 難燃性（酸素指数） | 26以上 | JIS K 7201 | ||
| 曲げ強度（N） 厚み別 |
※3 4mm：26.6 3mm：16.9 2mm：8.3 |
|||
- ※1下地コンクリート破壊。下地コンクリートの強度により異なります。
- ※2水硬性ウレタンは一般的に薄くなると衝撃性が著しく低下します。
- ※3水硬性ウレタンは4mm厚とすることで強靭な塗膜を形成することができます。
抗菌試験データ（抗菌活性値）
|
菌名 商品名 |
タフクリートFL |
|---|---|
| 大腸菌 | ≧2.0 |
| サルモネラ菌 | ≧2.0 |
| O-157 | ≧2.0 |
抗菌試験：JIS Z 2801 に準じて、供試品に菌液を滴下し、ポリエチレンフィルムで被覆し35℃保存。24時間後の生菌数を測定し、生菌数と滴下直後の菌数から抗菌活性値を算出する。抗菌活性値が2.0以上のとき、抗菌効果があるものと判断する。
施工事例
工法図
;)

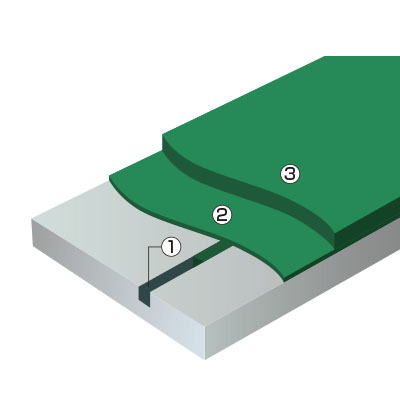

FL工法
厚さ：約4mm
①欠込目地（5×10mm）
②下塗
③上塗
※欠込目地は5m以下の間隔で必要です。
;)

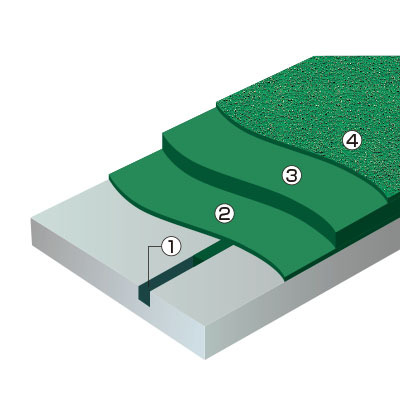

FL-LR工法
ツヤ消し仕上げ。
防滑の粗さ、細かさの程度は自在に調整可能です。
厚さ：約4mm
①欠込目地（5×10mm）
②下塗
③中塗
④上塗＋表面調整
※欠込目地は5m以下の間隔で必要です。
L-LR 防カビ B 工法
防カビ性能があります。
厚さ：約4mm
①欠込目地（5×10mm）
②下塗
③中塗
④上塗＋表面調整
※欠込目地は5m以下の間隔で必要です。
FL- ネオクリート LR 工法
難黄変性があり、変色が少ない工法です。
厚さ：約4mm
①欠込目地（5×10mm）
②下塗
③中塗
④上塗＋表面調整
※欠込目地は5m以下の間隔で必要です。
オプション
オプション仕様についてはお問い合わせください。
※2mm、3mmは目地の痕跡が見えやすくなります。
;)

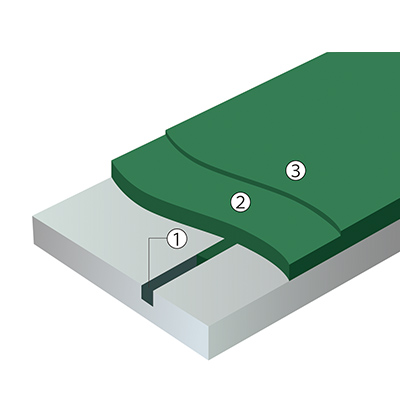

FL-2mm工法
厚さ：約2mm
①欠込目地（5×10mm）
②下塗
③上塗
※欠込目地は5m以下の間隔で必要です。
FL-3mm工法
厚さ：約3mm
①欠込目地（5×10mm）
②下塗
③上塗
※欠込目地は5m以下の間隔で必要です。
見てる風動画
建材の質感を、動画でリアルに体感！（9秒）
カラー
標準色
;)
＃1455
;)
＃1511
;)
＃1611
;)
＃1201
;)
＃1233
;)
＃1111
準標準色
;)
＃1522
紫外線による変色（例）
＃1455
- ※#1455は特に変色度が大きくなります。直射日光の当たる場所では短期間で変色します。
- ※太陽光・殺菌灯・水銀灯など、紫外線が直接床に照射されると変色が起こります。
なお、変色が発生してもタフクリートFLの機能性能へは影響ありません。
変色を避けたい場合はタフクリートトップを使用してください。
ただし、変色を完全に防ぐものではありません。 - ※比較的短期間で変色する場合がありますので、あらかじめご了承ください。
- ※照明による変色については別途お問い合わせください。
価格
取得資格
 |
HACCP International 社認証マーク取得商品であり、食品製造工場における衛生管理をサポートする床材です。 |
 |
（社）日本塗料工業会 F☆☆☆☆ |
消防法対応（高分子材料燃焼試験 酸素指数26以上）
器具及び容器包装試験（合成樹脂）の溶出試験を実施済
備考
- 仕様について
-
- ●タフクリートFLの耐熱性は、別途ご相談ください。
- ●AGV走行床への施工にあたっては、誘導方式・埋設方法・仕上色などについて事前の内容確認、打合わせを必要としますので、別途お問い合わせください。
- ●重量物走行などの耐久性については別途お問い合わせください。
- 関連塗料
-
- ●幅木用塗料：タフクリート幅木用カラー
- ●ライン用塗料：ABCラインコート
- ●紫外線変色対策用トップコート：タフクリートトップ（管理商品）
ご相談ください
使用条件・工法の選定・価格など
お気軽に専門スタッフにご相談ください！
塗り床は使用する場所に見合った機能性とトータルコストを同時に検討し、コストパフォーマンスを向上させます。より満足いただくには「使用する場所」「イニシャルコスト」「ランニングコスト」のバランスが重要です。
使用条件・工法の選定・価格についてなど、まずはお気軽に専門スタッフにご相談ください。
合わせてお読みください
