被覆加工廃木・廃プラ複合デッキ材二層発泡無垢材タイプ(遮熱+帯電抑制タイプ)アースデッキ ソリッドグレインプラス

(乾式材事業部)

乾式材事業部::シート・木質建材事業部::木質建材営業部(~2015/3/31)

アースデッキ ソリッドグレインプラス

リアルな木肌感の無垢タイプデッキ材。
遮熱と帯電抑制の機能をプラス。

木質系廃材と廃プラスチックを混合し押出成型した人工木無垢デッキ材です。
特殊技術により、表面には木目流れ模様を施し、より天然木の質感に近づいています。

「アースデッキ ソリッドグレイン」に、表面温度上昇を抑制する遮熱機能と帯電抑制の機能を追加しました。
より安全性を求める施設におすすめです。

商品ムービー

木目をリアルに再現した無垢タイプの人工木デッキ材(音声入り)

特長

すぐれた遮熱効果により表面温度の上昇を抑制

都市のヒートアイランド現象対策に効果的です。直射日光下でデッキ材表面の温度上昇を抑制。一般的な人工木デッキ材に比べ約5~7℃の温度上昇抑制効果を発揮します。

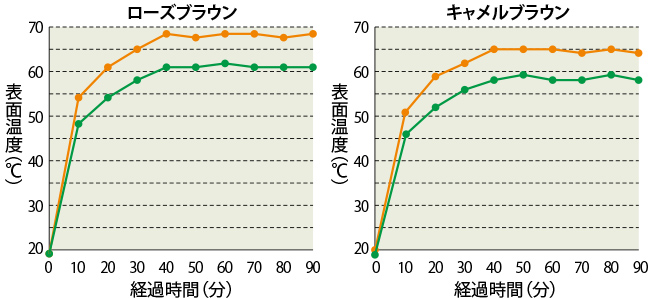

カラー別遮熱性能
カラー別遮熱性能
試験方法:
上部と正面が解放された木箱に試験体をセットし、赤外白色灯(100V 150W)を試験体表面の280mm上部から照射後、10分ごとの表面温度を表面温度計(SK SATO 赤外線放射温度計ST-8700II)で測定した。

※記載の試験データは試験値であり、保証値ではありません。

アースデッキソリッドグレインプラス 非遮熱製品
静電気を逃して人体への帯電を抑制

アースデッキ ソリッドグレインプラスは、一般的な人工木デッキと比較して表面抵抗値が低く、静電気量を抑制。また、人体帯電電位は一般的な人工木デッキの約10分の1以下で痛みを伴う放電を抑制します。

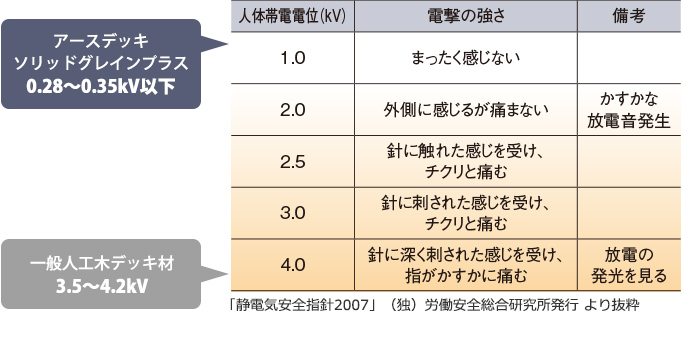

人体帯電電位と電撃強さの関係
人体帯電電位と電撃強さの関係
測定方法:
JIS L 1021-16「帯電性一歩行試験方法(対カーペット)ストロールB法」参考
測定条件:
温度24℃,湿度50% 靴:合成ゴム底靴
測定機関:
(株)エービーシー建材研究所
  • ※記載の試験データは試験値であり保証値ではありません。また、使用場所・現場などにより異なります。
木目をよりリアルに再現した優しい質感

天然木のような木目流れ模様を再現し、木肌感をよりリアルに表現しています。

断面とリアルな木目の質感(30秒)

映像はアースデッキソリッドグレインです

Rカット・斜めカット等の加工が容易

無垢材のためRカット・斜めカット等が可能となりました。

加工例

Rカット
斜めカット
切り欠き
穴あけ
  • ※二層発泡無垢材のため、カット断面に「巣状」のわずかな空洞部が表れる場合があります。
    また、表層と芯層に多少の色調差があります。ご了承ください。
  • ※製造ロットにより、カット断面に多少の色調差(濃淡)が混在します。ご了承ください。
  • ※加工は現場対応となります。
  • ※写真はアースデッキソリッドグレインです。
歩行の際に足音が響きにくい

中空タイプの人工木デッキとの音比較(14秒)

映像はアースデッキソリッドグレインです

デッキ端部/幕板用材も無垢材をラインアップ

デッキ用材と同じく無垢材のため、デッキ端部の小口部分がすっきりとし、美しい納まりが可能です。

角欠けや割れ等を軽減

中空材に比較して、角欠けや過度な衝撃にも耐えることができます。重歩行部や階段踏面等にもご使用いただけます。

天然木に見られるトゲやささくれがないので素足での歩行が可能

※夏期は表面温度が急激に高くなり火傷するおそれがありますのでご注意ください。

環境に優しい循環型リサイクルを実現したデッキ材

木質系廃材と廃プラスチックを混合し、押出成型したリサイクル人工木。
ご使用後にも再度原料として利用できる循環型素材で、環境負荷の軽減に大きく貢献できます。

環境に優しい循環型リサイクルを実現したデッキ材

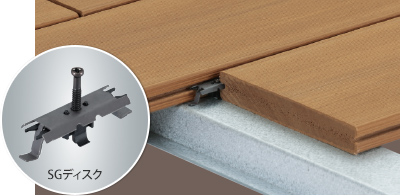

専用ディスクを使ったノンビス工法ですっきりとした仕上がり

SGディスク(ハット型ZAM根太用)を使用することで、ビス頭が隠れます。これにより美しくすっきりとした仕上げが可能となります。

SGディスク(ハット型ZAM根太用)

コイン落下防止工法(オプション)

ソリッドグレインコイン落下防止ディスクに目地棒をセットすることで、アースデッキソリッドグレインプラスの目地部から床下にコインが落下するのを防止できる工法です。
デッキ下にコインが落ちず、枯れ葉・小さなゴミ等も落ちにくく、排水溝のつまりを軽減します。
公共の建物や学校、商業施設など、不特定多数の方が利用される場所に最適です。

大事な小物を落として デッキ材を取り外す 必要はなくなります
SG-CK

SG-CK

ED-CB3

ED-CB3

取得資格

財団法人 日本環境協会 エコマーク認定商品 第18137002号

CASBEE®評価寄与商品

CASBEE®評価寄与商品

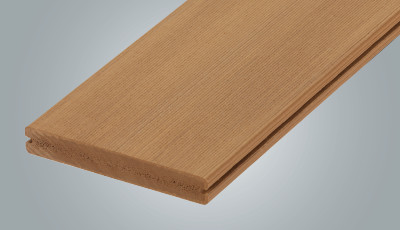

仕上げ・カラー

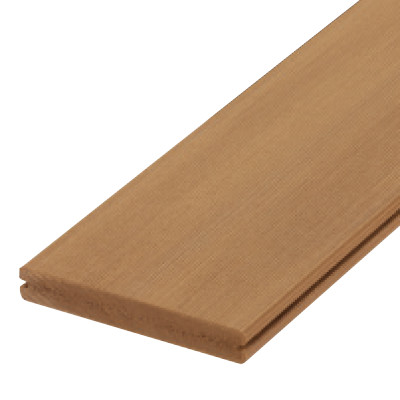

リブ

ローズブラウン

キャメルブラウン

  • ※写真はアースデッキソリッドグレインです。カラーはアースデッキソリッドグレインの近似色となります。
  • ●原材料に廃木材と廃プラスチックを使用しているため、また製造上、多少の色調差(濃淡)が混在します。ご了承ください。

工法

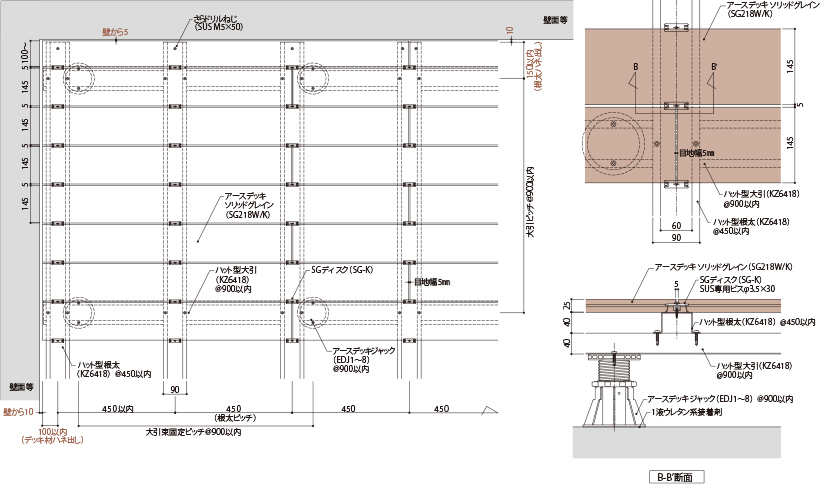

平面割付基本図

平面割付基本図

断面図

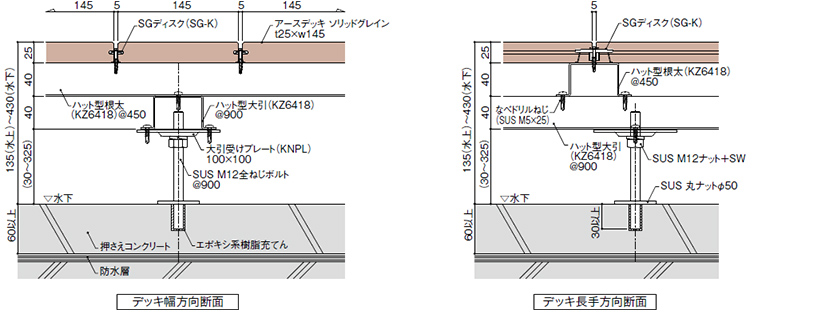

ARS工法(ABC ROCKWELL SYSTEM)

ARS工法は、耐荷重性、安定性にすぐれ、厚さ60mm以上の押さえコンクリートによる防水層の上に施工可能な床組工法です。
大引支持高さ(大引下端~水上押さえコンクリート天端)が、25mm以上あれば施工可能な工法です。

ARS工法

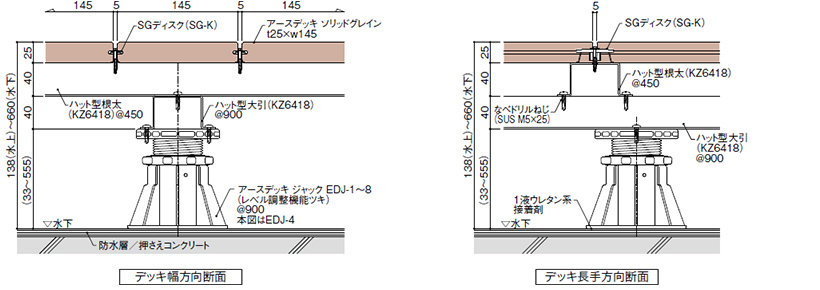

アースデッキジャック工法

ハット型ZAM大引とアースデッキジャックを併用することで、ミリ単位での高さ調整が可能です。
大引支持高さ(大引下端~水上押さえコンクリート天端)が、100mm以上あれば施工可能な工法です。

アースデッキジャック工法

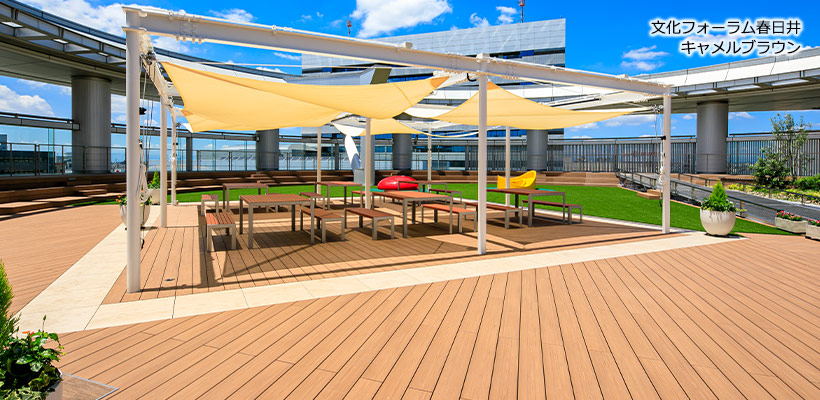

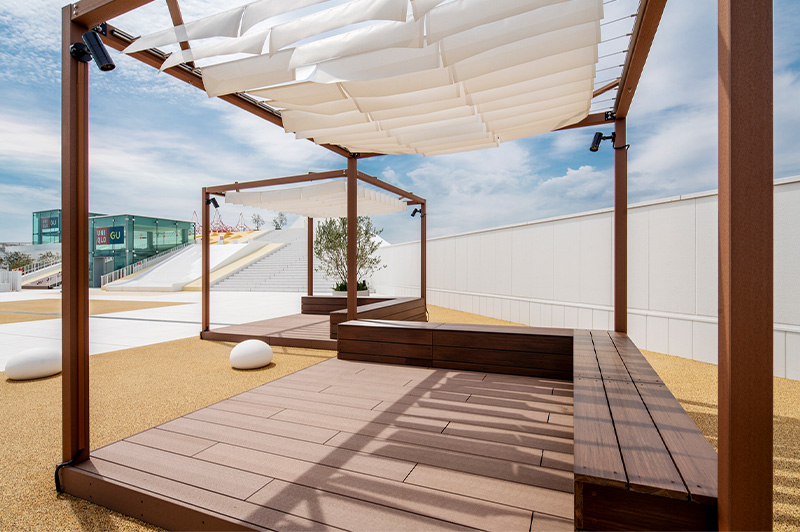

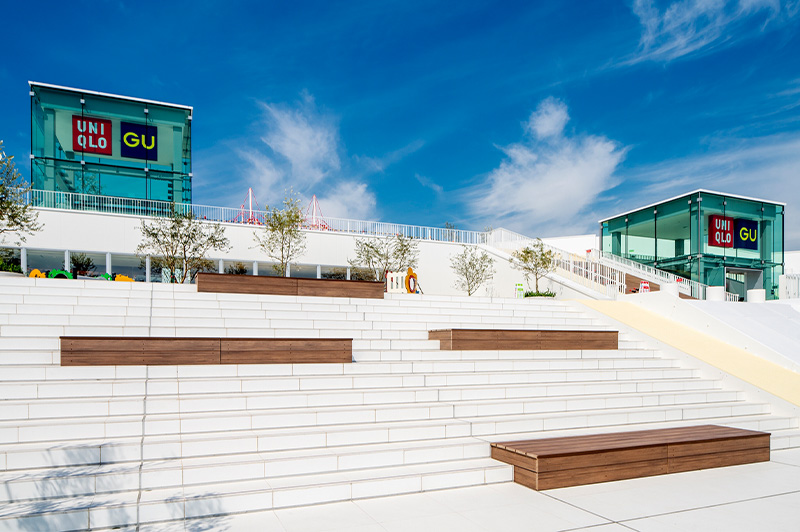

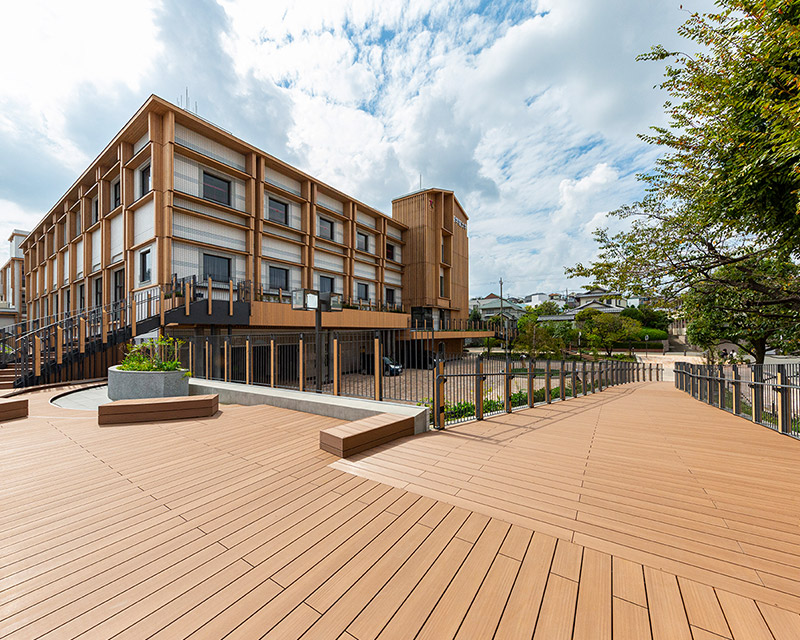

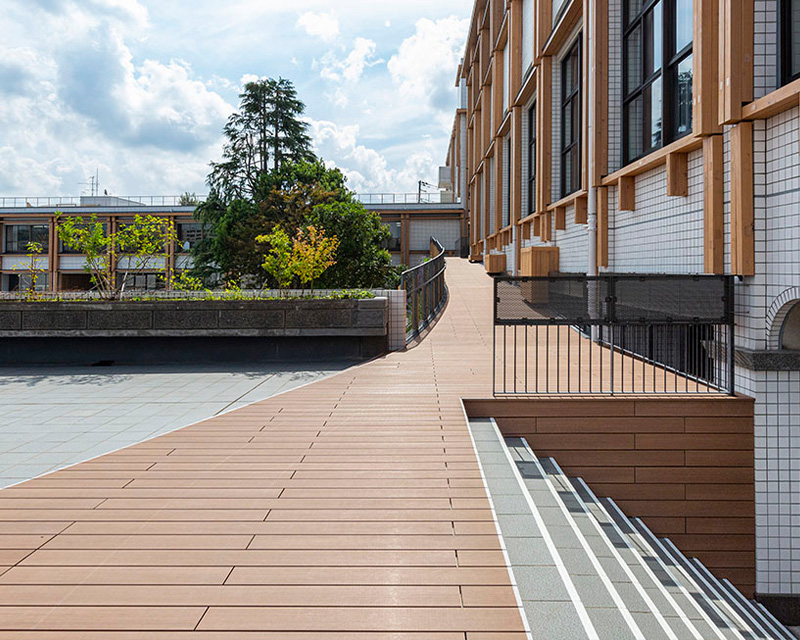

施工事例

写真はアースデッキソリッドグレインです。カラーはアースデッキソリッドグレインの近似色となります。

アースデッキ ソリッドグレイン施工例写真
アースデッキ ソリッドグレイン施工例写真

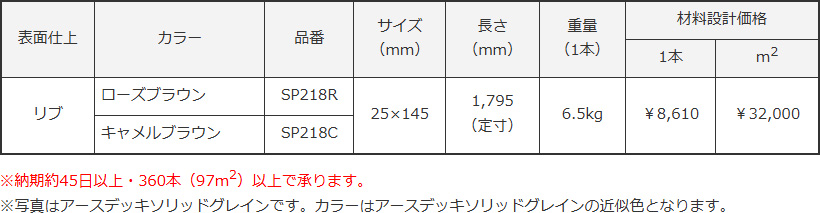

規格・価格

デッキ用材
表面仕上 カラー 品番 サイズ
(mm)
長さ
(mm)
重量
(1本)
材料設計価格
1本 m2
リブ ローズブラウン SP218R 25×145 1,795
(定寸)
6.5kg ¥7,800 ¥28,900
キャメルブラウン SP218C
  • ※ハット型ZAM大引/根太・SGディスクを含む参考材料設計価格¥34,700/m2
  • ※納期約45日以上・360本(97m2)以上で承ります。
  • ※写真はアースデッキソリッドグレインです。カラーはアースデッキソリッドグレインの近似色となります。

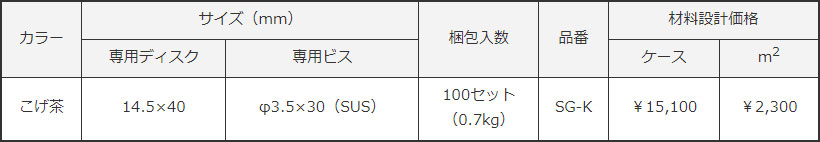

SGディスク(ハット型ZAM根太用)
アースデッキ ソリッドグレインプラス商品写真
カラー サイズ(mm) 梱包入数 品番 材料設計価格
専用ディスク 専用ビス ケース m2
こげ茶 14.5×40 φ3.5×30(SUS) 各100個
(0.7kg)
SG-K ¥14,000 ¥2,100

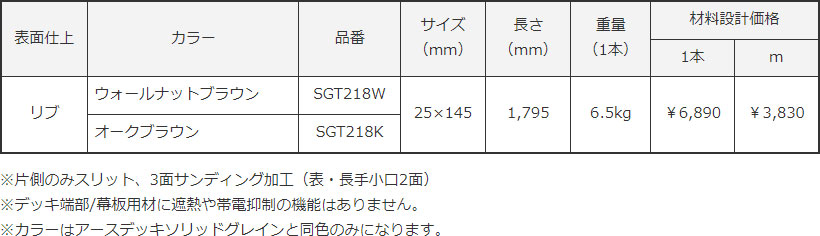

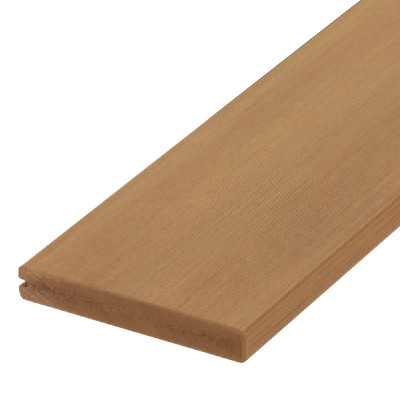

デッキ端部/幕板用材
アースデッキ ソリッドグレインプラス商品写真
表面仕上 カラー 品番 サイズ
(mm)
長さ
(mm)
重量
(1本)
材料設計価格
1本 m
リブ ウォールナットブラウン SGT218W 25×145 1,795 6.5kg ¥6,700 ¥3,740
オークブラウン SGT218K
  • ※片側のみスリット、3面サンディング加工(表・長手小口2面)
  • ※デッキ端部/幕板用材に遮熱や帯電抑制の機能はありません。
  • ※カラーはアースデッキソリッドグレインと同色のみになります。

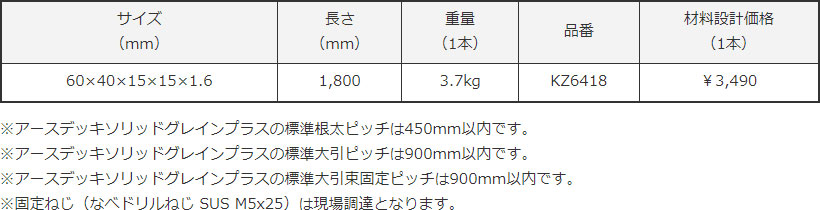

ハット型ZAM大引/根太
アースデッキ ソリッドグレインプラス商品写真
材質 サイズ
(mm)
長さ
(mm)
重量
(1本)
品番 材料設計価格
(1本)
ZAM 60×40×15×15×1.6 2,700 5.6kg KZ6427 ¥2,900
  • ※アースデッキ ソリッドグレインプラスの標準根太ピッチは450mm以内です。
  • ※アースデッキ ソリッドグレインプラスの標準大引ピッチは900mm以内です。
  • ※アースデッキ ソリッドグレインプラスの標準大引束固定ピッチは900mm以内です。
  • ※固定ねじ(なべドリルねじ SUS M5x25)は現場調達となります。
幕板支柱
アースデッキ ソリッドグレインプラス商品写真

ハット型ZAM階段幕板支柱
KZHM246

アースデッキ ソリッドグレインプラス商品写真

ハット型ZAM幕板支柱
KZHM10

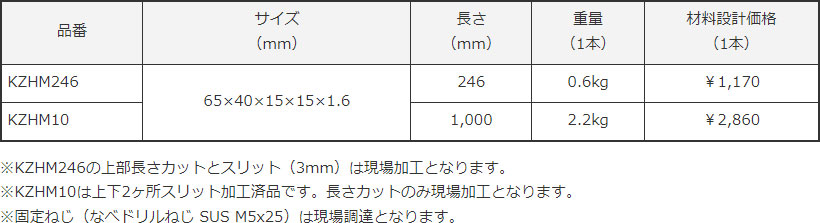

品番 サイズ
(mm)
長さ
(mm)
重量
(1本)
材料設計価格
(1本)
KZHM246 65×40×15×15×1.6 246 0.6kg    ¥870
KZHM10 1,000 2.2kg ¥1,900
  • ※KZHM246の上部長さカットとスリット(3mm)は現場加工となります。
  • ※KZHM10は上下2ヶ所スリット加工済品です。長さカットのみ現場加工となります。
  • ※固定ねじ(なべドリルねじ SUS M5x25)は現場調達となります。
樹脂製束材

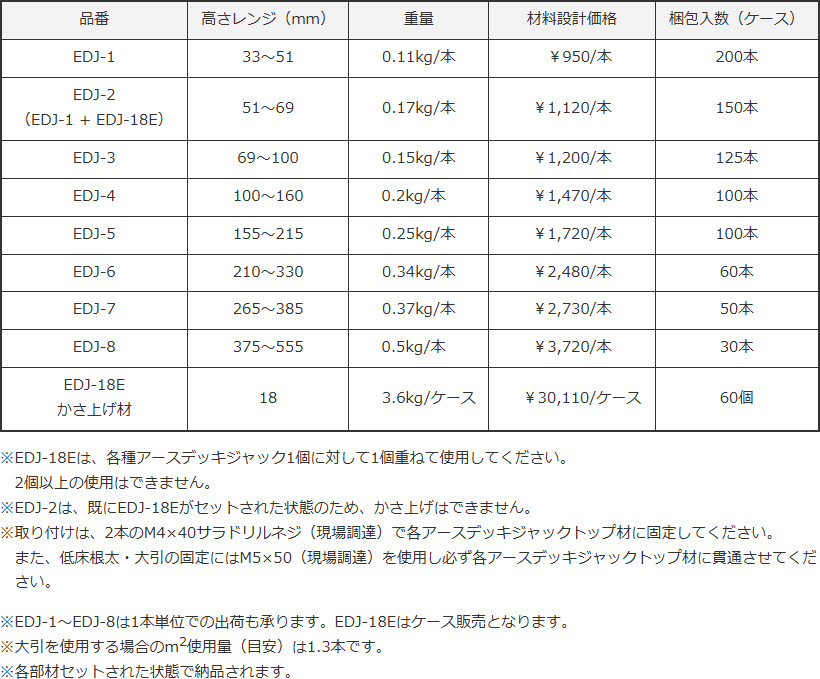

アースデッキジャック

アースデッキジャック

品番 高さレンジ(mm) 重量(1本) 材料設計価格(1本) 梱包入数(ケース)
EDJ-4 100~160 0.2kg      ¥790 100本
EDJ-5 155~215 0.25kg    ¥905 100本
EDJ-6 210~330 0.34kg ¥1,480 60本
EDJ-7 265~385 0.37kg ¥1,710 50本
EDJ-8 375~555 0.5kg   ¥2,070 30本
  • ※1本単位での出荷も承ります。
  • ※大引を使用する場合のm2使用量(目安)は1.3本です。
  • ※各部材セットされた状態で納品されます。

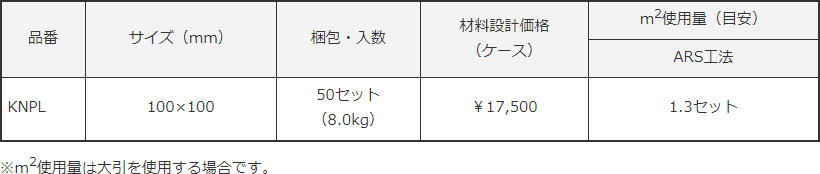

ZAM大引受けプレート
根太受けプレート/束プレート
品番 サイズ(mm) 梱包・入数 材料設計価格
(ケース)
m2使用量(目安)
ARS工法
KNPL 100×100 50セット
(8.0kg)
¥17,500 1.3個
  • ※m2使用量は大引を使用する場合です。

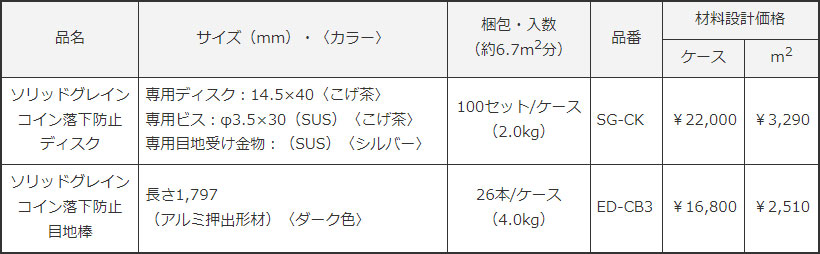

コイン落下防止工法(ディスク・目地棒)
アースデッキ ソリッドグレインプラス商品写真

ソリッドグレインコイン落下防止ディスク

アースデッキ ソリッドグレインプラス商品写真

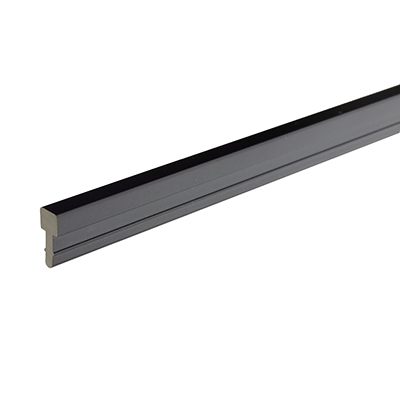

ソリッドグレインコイン落下防止目地棒

品名 サイズ(mm)・〈カラー〉 梱包・入数
(約6.7m2分)
品番 材料設計価格
ケース m2
ソリッドグレイン
コイン落下防止
ディスク
専用ディスク:14.5×40〈こげ茶〉
専用ビス:φ3.5×30(SUS)〈こげ茶〉
専用目地受け金物:(SUS)〈シルバー〉
100個/セット
(2.0kg)
SG-CK ¥22,000 ¥3,285
ソリッドグレイン
コイン落下防止
目地棒
長さ1,797
(アルミ押出形材)〈ダーク色〉
26本
(4.0kg)
ED-CB3 ¥16,300 ¥2,430
  • ※納期約30日以上にて承ります。

備考

  • ●発泡材のため、カット断面に「巣状」のわずかな空洞部が表れる場合があります。ご了承ください。
  • ●夏期は急激に表面温度が高くなり火傷するおそれがありますので、素足での歩行時はご注意ください。
  • ●経年変化により表面にチョーキング現象が発生し、衣類等に粉が付着することがありますので、ご注意ください。
  • ●施工場所の外気温差・湿度の影響を受け、伸縮や変形する場合があります。
  • ●金属類を直接デッキ材の上に置かないでください。また施工中の金属切粉が残らないようにしてください。木の成分と金属(鉄・銅)が反応して黒ずむことがあります。
  • ●木紛入り樹脂製品のため、使用環境により静電気が発生する場合があります。
  • ●材料の特性上、重いものを落としたり、強い衝撃を与えないでください。デッキ材の破損につながり、けがをするおそれがあります。
  • ●ハット型ZAM大引/根太の切り口でけがをしないようにご注意ください。
