乾式材事業部
セラミックタイル二重床システム
本製品の一部（カラー・工法など）は2026年1月末をもって廃番となりました。
詳しくは廃番品リストをご確認ください。
- 一部受注輸入品
- ※納期4～6ヶ月・ケース販売で承ります。

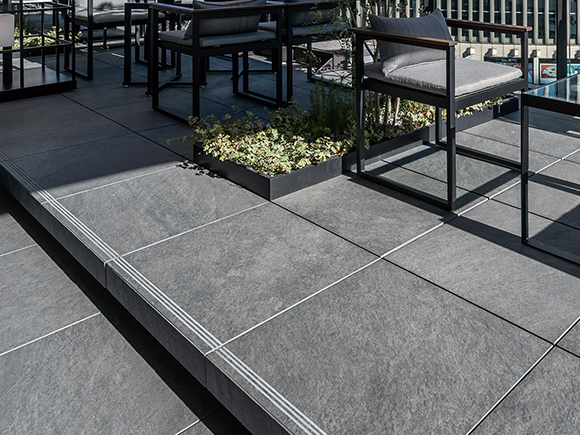

ユーロセラムT20コレクションタイルを使用したABC独自の二重床システム
強い衝撃によるセラミックタイルの割れや欠け等での踏み抜き軽減策、強風に対する飛散防止システム等の安全対策を施したエービーシー商会独自の根太工法に加え、置くだけのセラジャック簡易束工法、超低床用のセラジャックビーンズ置敷工法もご用意しています。タイル表面に溜まる雨水対策部材など充実したシステムで施工場所、使用環境に応じて適切な工法をご提案します。
特長
ABC独自の安全・安心対策
踏み抜き軽減策
衝撃性への対策を施し、万が一の場合の踏み抜き軽減策に対応しています。
- ※樹脂束はセラジャック樹脂束に変更になっています。

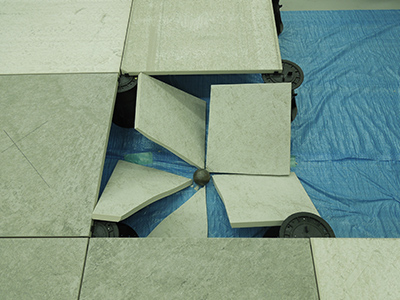

裏打ち材無し

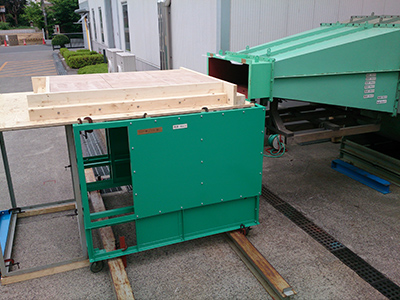

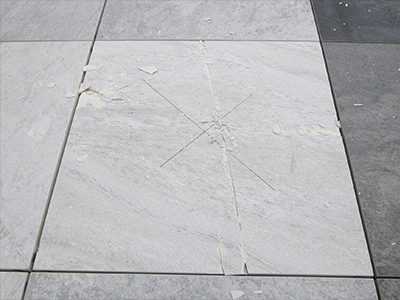

鉄球1kg落下

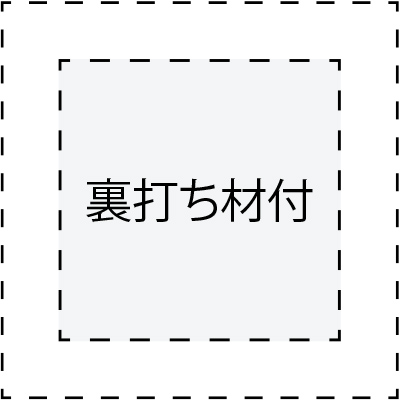

裏打ち材有り

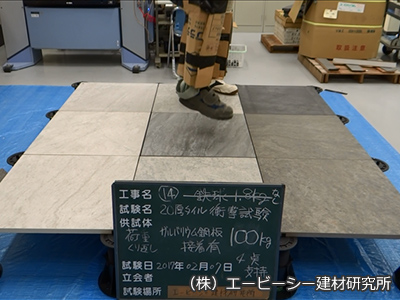

鉄球1kg落下後、被験者（体重100kg）が飛び跳ね高100mmを30回繰り返す
飛散防止策
20mm厚磁器質セラミックタイルは二重床に使用される石材と比べて軽い分、飛散防止策があるとより安心です。独自にタイル固定をする方法で飛散防止策に対応可能で、近年の強風対策にも有効です。
風速50m/sまで異常なし
（タイル固定、アンカーあり、幕板あり）
タイル表面の雨水対策部材
- ※接着剤は市販のエポキシ接着剤をご使用ください。

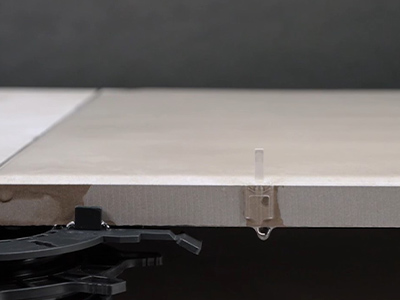

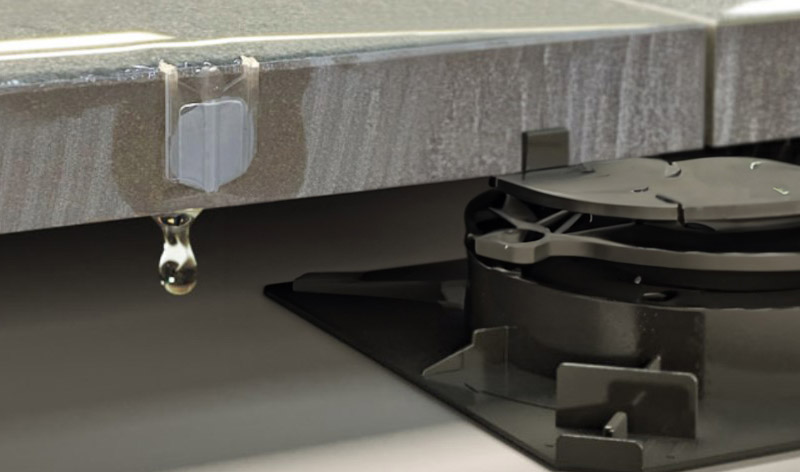

「テラ ドレイン」（国際特許出願中）は、表面張力によって溜まってしまうセラミックタイル表面の水の膜を効果的に破ることができる革新的なプラスチッククリップです。
水を迅速かつ確実に流すため、タイル表面がすばやく乾き、水溜まりによるタイル表面の汚れや、滑り防止に役立ちます。

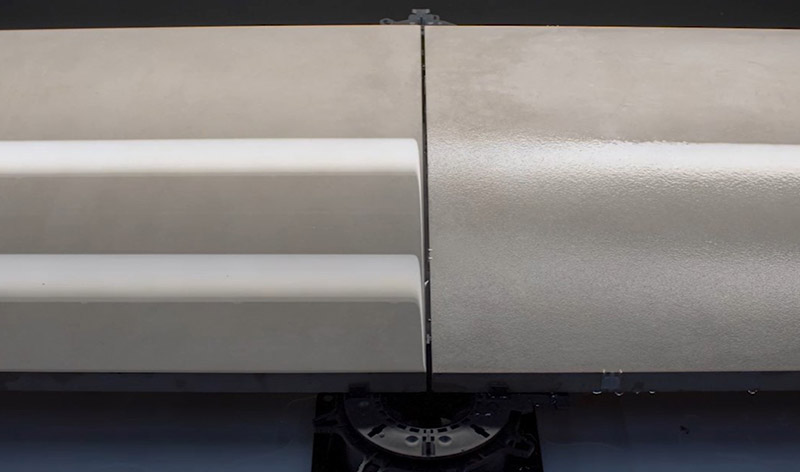

テラ ドレイン設置写真
左：テラ ドレインを設置せず、雨水が溜まる様子
右：テラ ドレインを設置して、表面が乾く様子

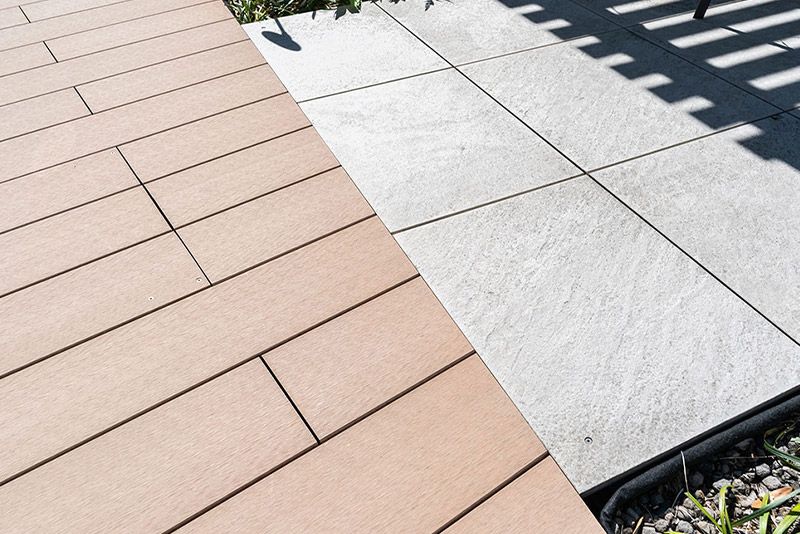

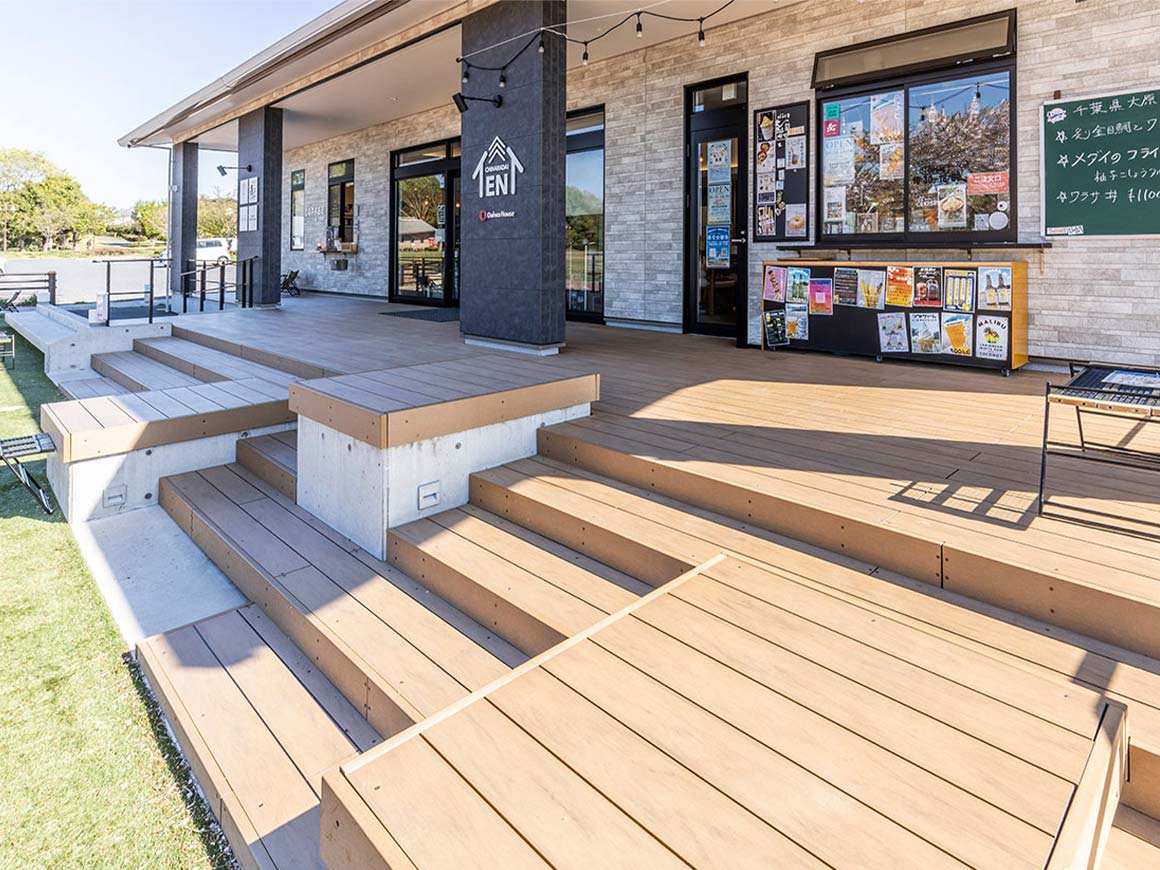

デッキ材との組み合わせも可能
デッキ材との併用も可能です。デザインにも幅が出て、ゾーニング効果もあります。
また汚れが特に気になるところなど、吸水率が低く汚れが浸み込みにくいセラミックタイルならではのメンテナンス性の良さを活かした使い分けもおすすめです。
- ※20mm厚セラミックタイルの加工には限りがあります。
複雑な形状や、曲線などはデッキ材で対応させていただく場合があります。

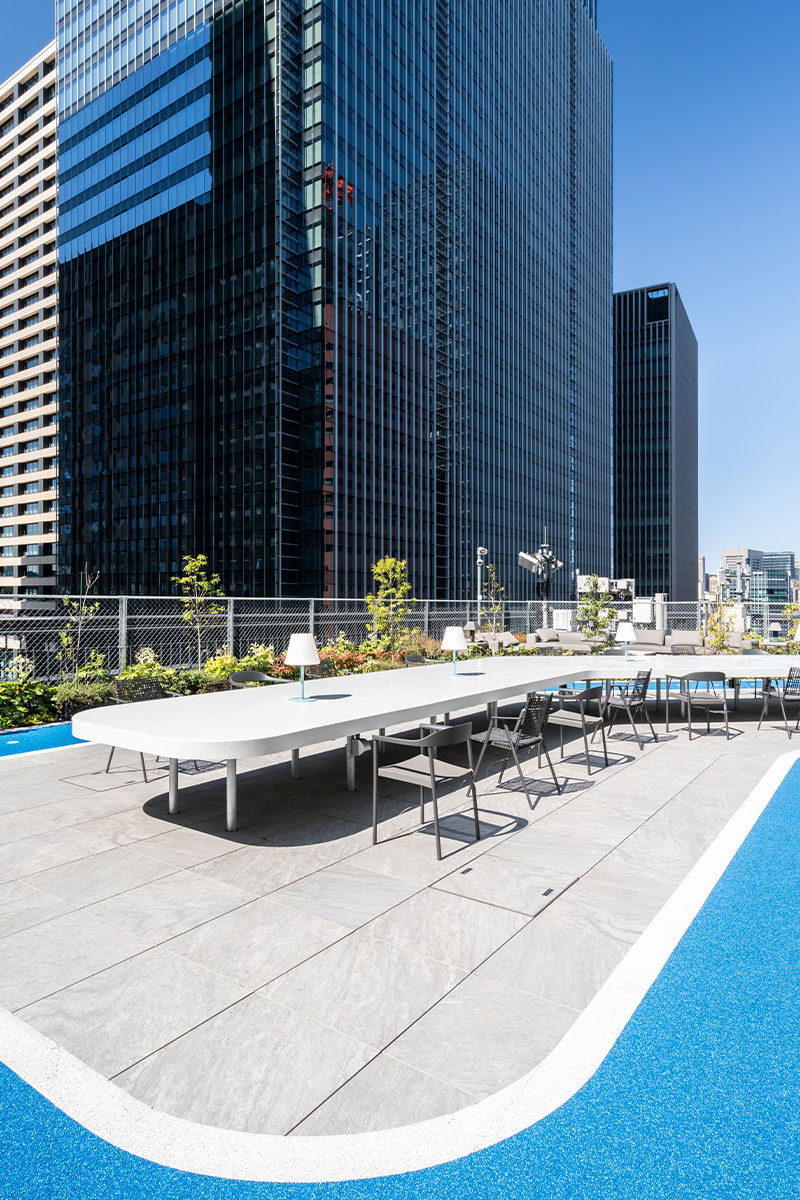

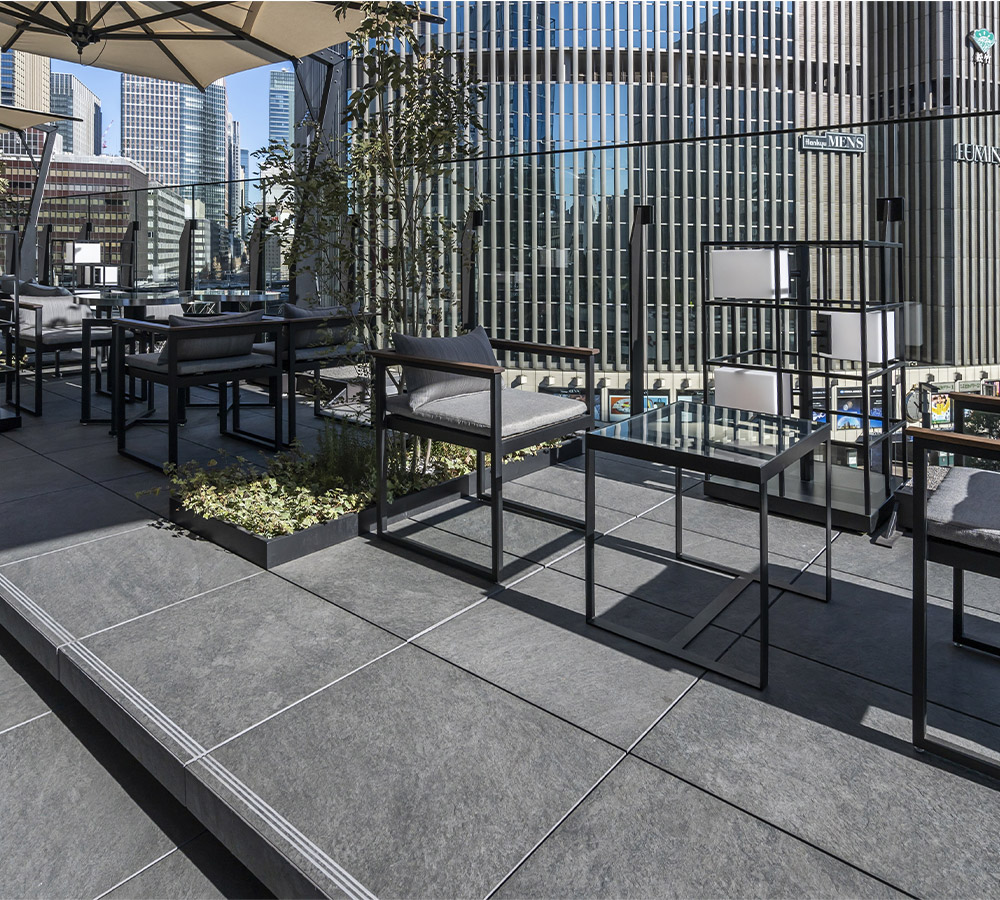

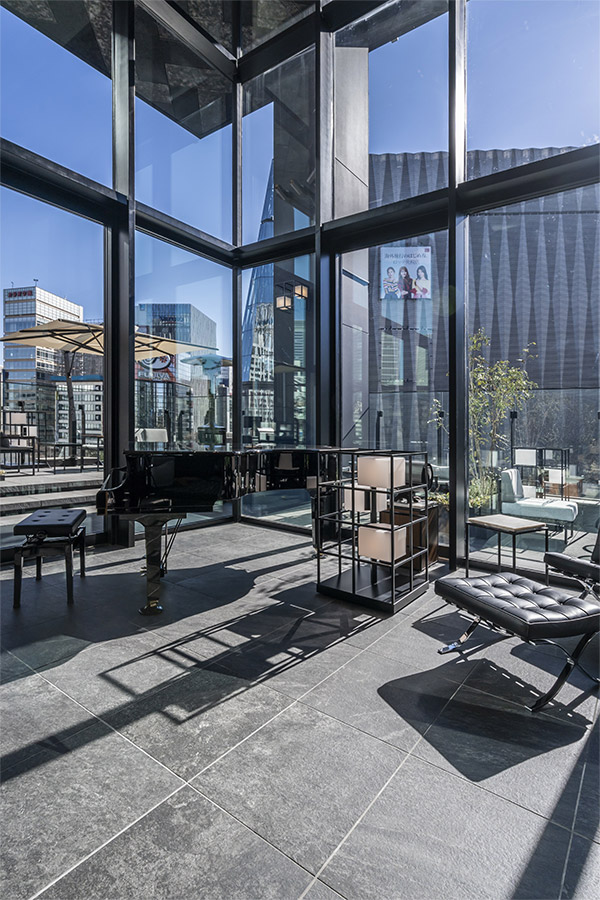

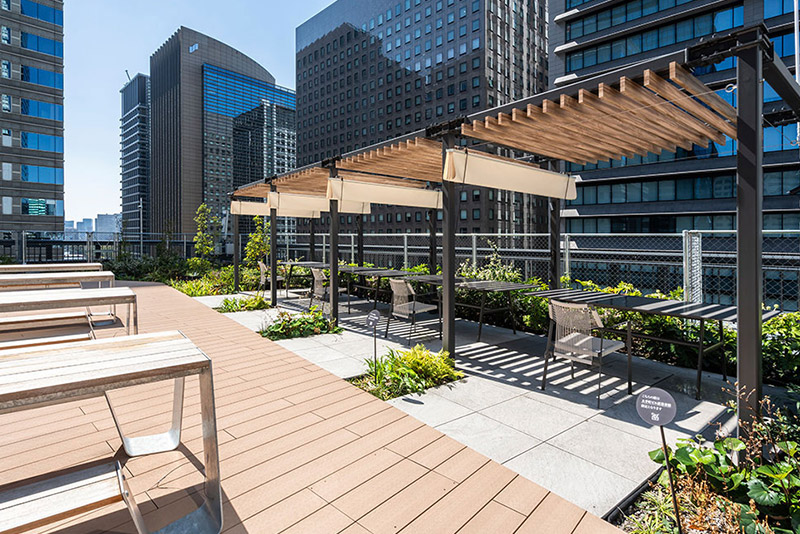

大手町ビル SKYLAB
大手町ビル SKYLAB

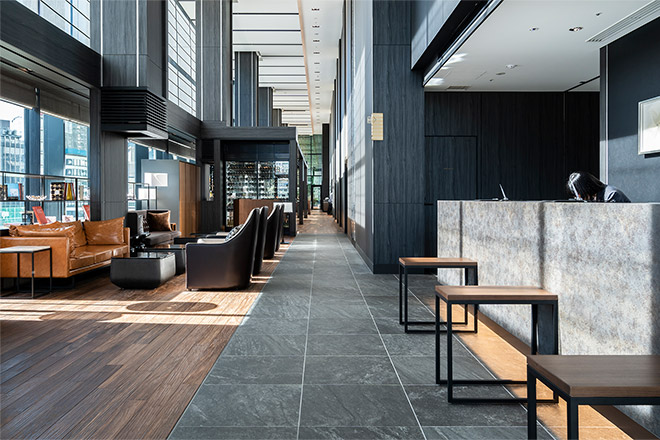

内装用と合わせてご使用いただくことで統一感のある空間に
ユーロセラムT20コレクションと同柄で9mm厚のセラミックタイルをご用意しています。
- ※9mm厚は床壁直貼り用です。二重床システムには使用できません。
ブレイブ20 コーク（テクスチャー）
ブレイブ エクストラ コーク（グリップ）

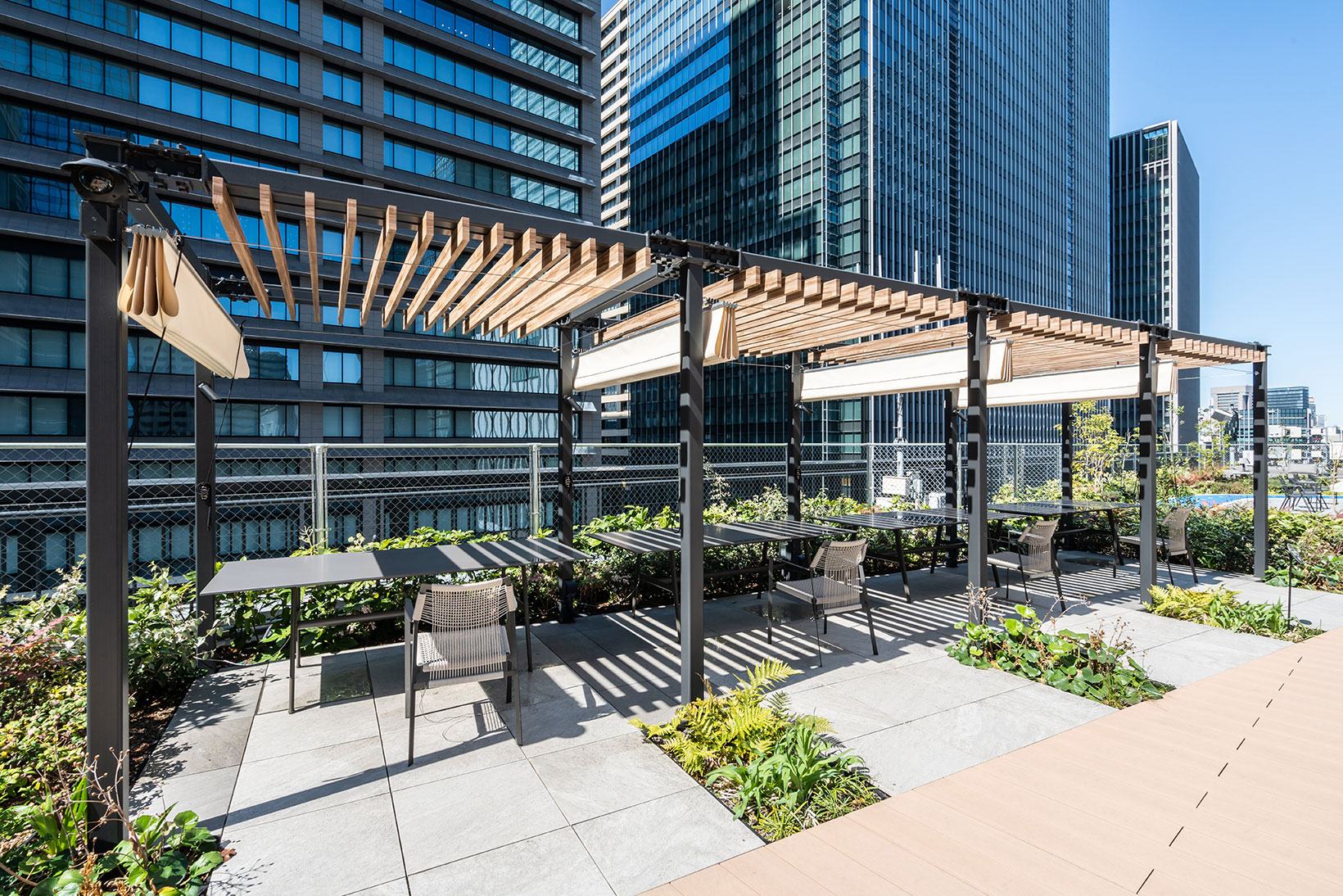

施工事例
工法

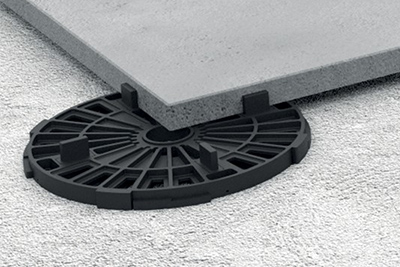

セラジャックビーンズ置敷工法
超低床用樹脂束にユーロセラムT20コレクションを置くだけで施工が可能な工法です。
ビスで固定する必要がないため、下地を傷めることがありません。
専用の高さ調整材をご使用いただくことで、高さ10～35mmの範囲で調整ができます。
- ※こちらの工法に耐風対策はありません。
施工高目安
1階
必要材料

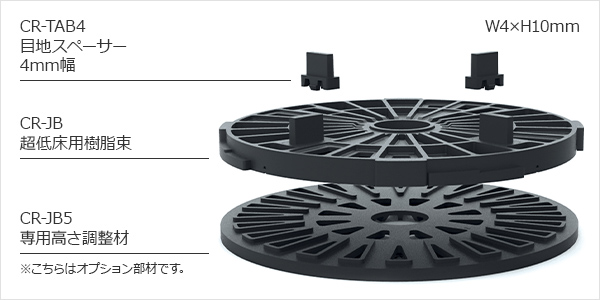

ユーロセラムT20コレクション必要部材
- ・超低床用樹脂束材／セラジャックビーンズ（CR-JB）

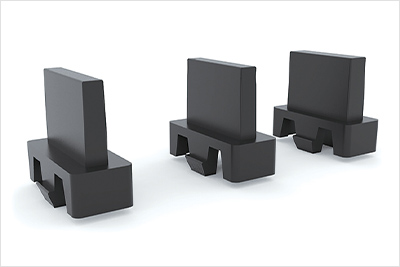

- ・目地スペーサー（CR-TAB4）
- ・専用高さ調整材（CR-JB5）

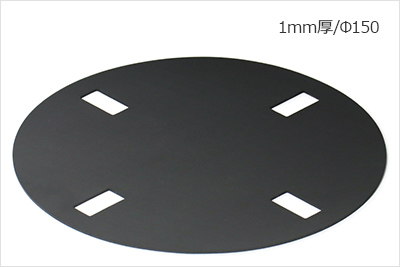

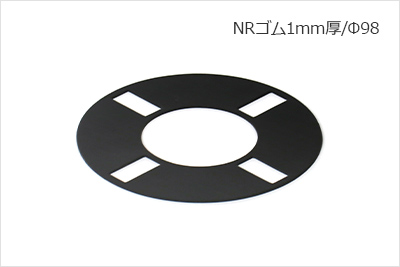

- ・JBレベル調整材NRゴム1mm厚（CR-JBNR1）
※セラジャック用レベル調整材とは形状が異なります。
オプション部材
- ・テラ ドレイン（VJ-TD）

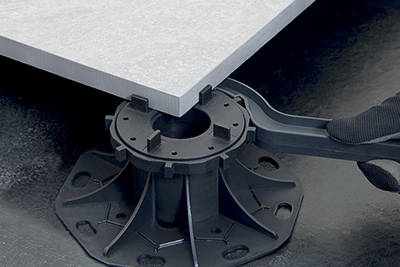

セラジャック簡易束工法
セラジャック樹脂束にユーロセラムT20コレクションを直置きする簡易工法です。
住宅の中庭など、人通りが少なく、四方壁で覆われ、風による巻き上げのない場所に最適です。
施工高目安
1階・2階
必要材料
ユーロセラムT20コレクション必要部材

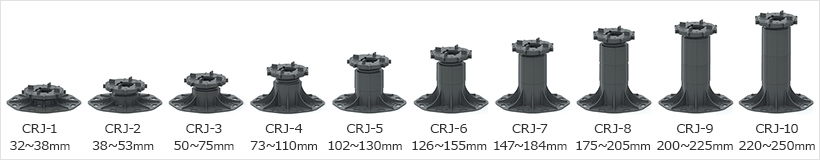

- ・樹脂束材／セラジャック（CRJ-1～CRJ-10）
- ・目地スペーサー4mm幅（CR-TAB4）
- ・レベル調整材NRゴム1mm厚（CR-NR1）
オプション部材
- ・傾斜調整部材アジャストアッパー（上部調整用）（CR-AU）

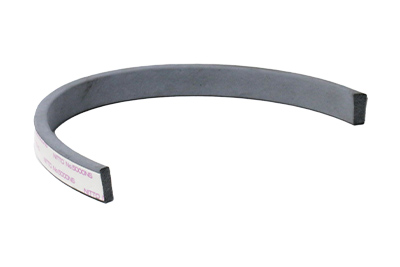

- ・シールスポンジ(EPDM)（CR-SS）

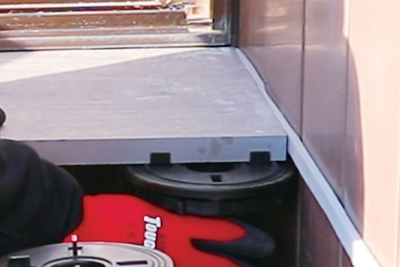

シールスポンジ使用イメージ

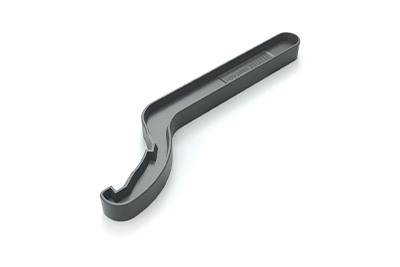

- ・樹脂束用レバーハンドル（CR-LH）

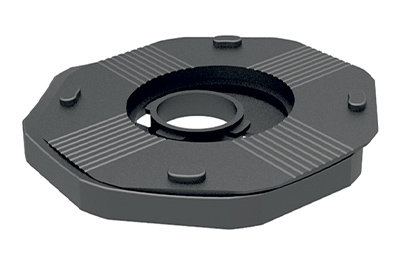

- ・傾斜調整部材アジャストベース（下部調整用）（CR-AB）
- ※立上り用ディスクLD使用時のレベル調整にはこちらをご使用ください。

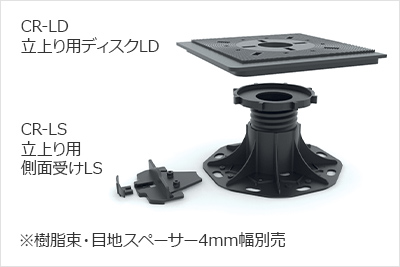

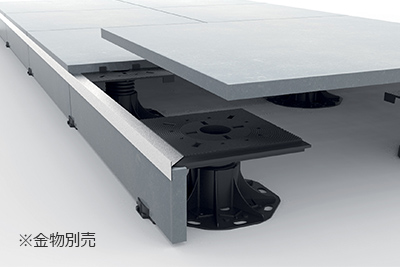

- ・立上り用ディスクLD（CR-LD）
- ・立上り用側面受けLS（CR-LS）
使用例
- ・テラ ドレイン（VJ-TD）
- ※施工高は外部使用の目安です。使用環境に応じてご相談ください。
- ※下地はRC下地、幕板を設ける等の風対策が必要になります。
アースデッキジャック簡易根太工法
アースデッキジャック根太工法を裏打ち材なしのユーロセラムT20コレクションで施工する工法です。根太ピッチを挟めることで、踏み抜きの危険を軽減します。より安全な工法をご希望の場合はアースデッキジャック根太工法をご使用ください。
施工高目安
1階～5階
必要材料
ユーロセラムT20コレクション必要部材

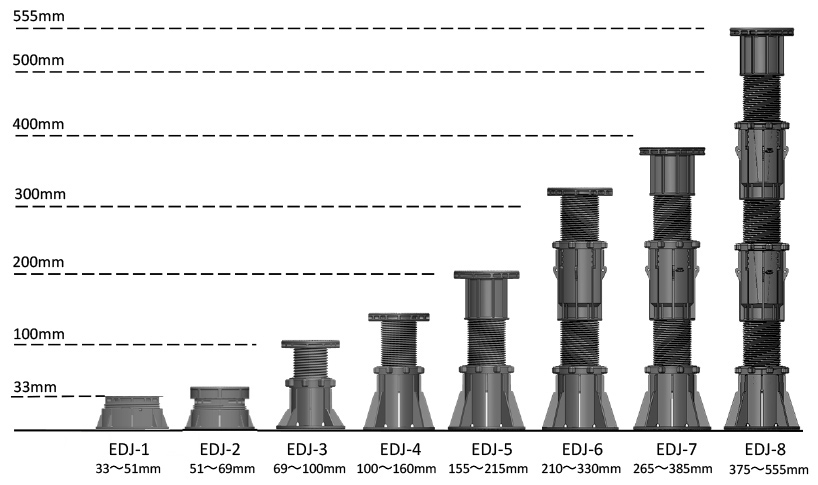

- ・アースデッキジャック樹脂束材（EDJ-1～EDJ-8F）

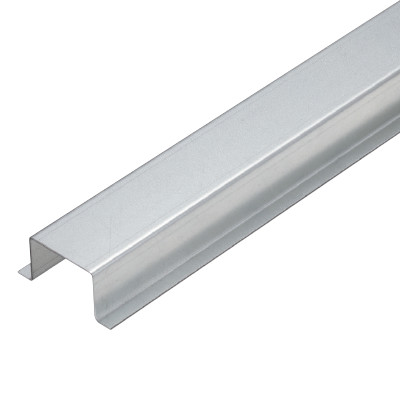

- ・ハット型大引／根太（KZ6418）
60×40×15×15×1.6×L1,800mm
- ・専用ワッシャー・ビス（VJ-WB）
- ・専用クッション材（VJ-FOR）
オプション部材
- ・点検口（外枠＋枠付きセラミックタイル）
- ・シールスポンジ（6x15mm、厚み4～2mm幅圧縮）
- ・テラ ドレイン（VJ-TD）
アースデッキジャック根太工法
アースデッキジャック樹脂束を使用し、裏打ち材付きユーロセラムT20コレクションを大引・根太に固定し、踏み抜きや耐風策を施したより安全な工法です。
広い面積では傾斜の調整が容易です。
- ※耐風圧計算が必要な場合は別途ARS工法となります。ARS工法によるセラミックタイル二重床システムは耐風圧性能3,000N/m2以下です。
施工高目安
1階～5階
必要材料
ユーロセラムT20コレクション必要部材
- ・アースデッキジャック樹脂束材（EDJ-1～EDJ-8F）
- ・ハット型大引／根太（KZ6418）
60×40×15×15×1.6×L1,800mm
- ・専用ワッシャー・ビス（VJ-WB）
- ・専用クッション材（VJ-FOR）
オプション部材
- ・点検口（外枠＋枠付きセラミックタイル）
- ・シールスポンジ（6x15mm、厚み4～2mm幅圧縮）
- ・テラ ドレイン（VJ-TD）
- ※施工高は外部使用の目安です。使用環境に応じてご相談ください。
- ※下地はRC下地、幕板を設ける等の風対策が必要になります。
対応商品

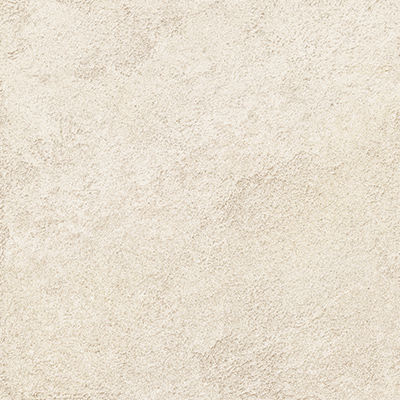

ユーロセラムT20コレクション
仕様

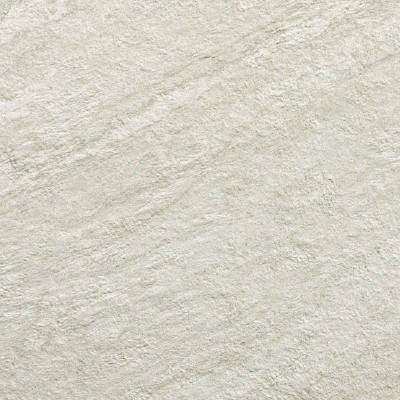

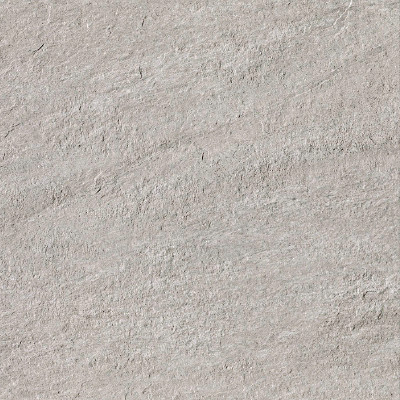

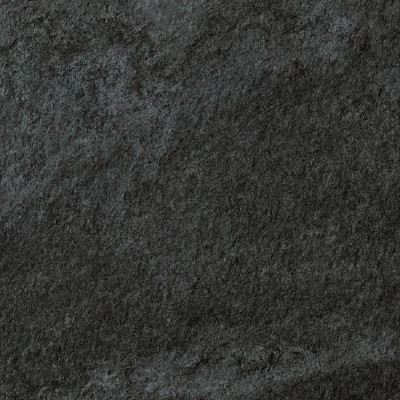

- ・ブレイブ20/リムズ20/ブーストミックス20/ファクター20

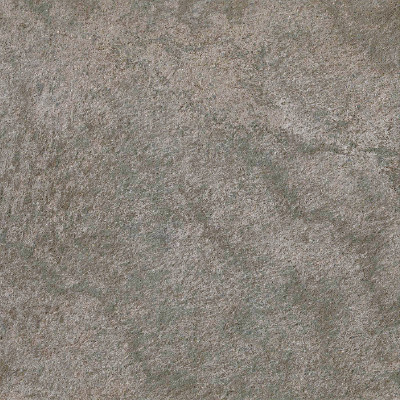

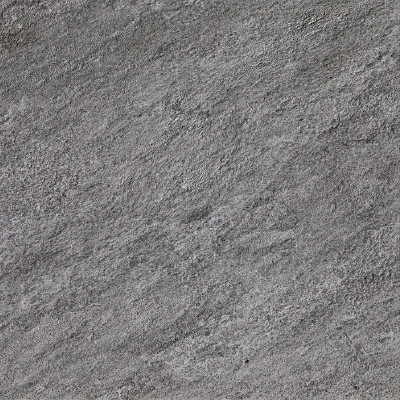

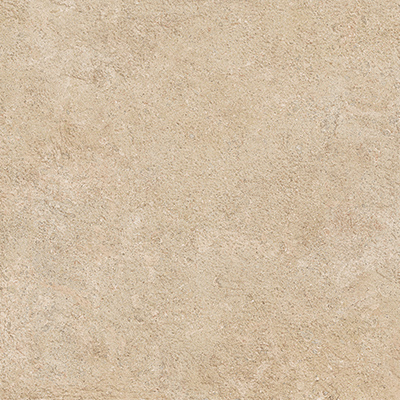

ブレイブ20
◆は在庫品です。

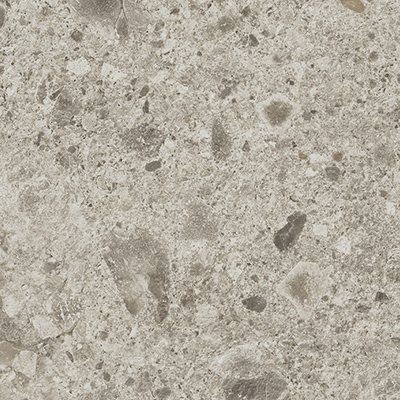

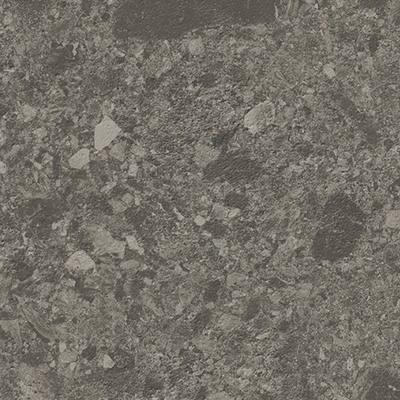

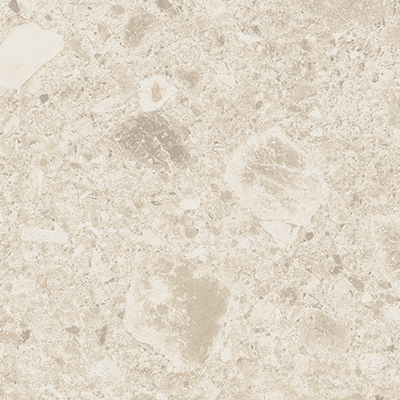

ブーストミックス20
規格・価格
セラジャックビーンズ置敷工法［材料費 30,000円／m2～］
- ・ユーロセラムT20コレクション 595×595×T20mm
- ・超低床用樹脂束（CR-JB）
- ・目地スペーサー4mm幅（CR-TAB4）
- ・JBレベル調整材NRゴム1mm厚（CR-JBNR1）
セラジャック簡易束工法［材料費 38,000円／m2～］
- ・ユーロセラムT20コレクション 595×595×T20mm
- ・セラジャック樹脂束（CRJ-1～CRJ-10）
- ・目地スペーサー4mm幅（CR-TAB4）
- ・レベル調整材NRゴム1mm厚（CR-NR1）
アースデッキジャック簡易根太工法（耐風策付き）
［材料費 52,000円／m2～］
- ・ユーロセラムT20コレクション 595×595×T20mm（裏打ち材なし）
- ・アースデッキジャック樹脂束（EDJ-1～EDJ-8）
- ・ハット型大引/根太（KZ6418）60×40×15×1.6×L1,800mm
- ・専用クッション材（VJ-FOR）
- ・専用ビス・ワッシャー（VJ-WB）
アースデッキジャック根太工法（フルスペック：裏打ち材・耐風策付き）
［材料費 58,000円／m2～］
- ・ユーロセラムT20コレクション 595×595×T20mm（裏打ち材付き）
- ・アースデッキジャック樹脂束（EDJ-1～EDJ-8）
- ・ハット型大引/根太（KZ6418）60×40×15×15×1.6×L1,800mm
- ・専用クッション材（VJ-FOR）
- ・専用ビス・ワッシャー（VJ-WB）
- ※平場のみ100m2の場合の参考設計価格です。
- ※上記明記された材料のみ。オプション部材、タイル加工費等は別途です。
施工・メンテナンス
- ●耐荷重設定（積載荷重）は等分布荷重の3,500N/m2です。
- ●セラジャックビーンズ超低床用樹脂束の等分布荷重は9,000N/m2です。
- ●セラジャックビーンズ超低床樹脂束は接着なしの置き敷きになるため、耐風対策など安全を考慮してご使用ください。
- ●セラジャックビーンズ超低床樹脂束はレベル調整幅が極めて少ないため特に下地は平滑に仕上げてください。
- ●下地はRC下地となります。（セラジャックビーンズ超低床樹脂束の場合、ご相談ください。）
- ●施工高はあくまで目安です。使用環境に応じて変わります。ご相談ください。
- ●使用環境に応じて、荷重・風対策をする必要があります。詳しくはご相談ください。
- ●耐風圧計算が必要な場合は別途ARS工法となります。ARS工法によるセラミックタイル二重床システムは耐風圧性能3,000N/m2以下です。
- ●樹脂製束材※は、コンクリートビスで固定してください。塗膜防水・シート防水下地には接着剤での固定となります。
（推奨接着剤：（株）オーシカ製「セレクティUR-20」ウレタン樹脂系接着剤）※超低床樹脂束は除く
- ●目地埋めには市販のアクリル目地棒をご使用ください。
- ●点検口をご用意しています。ご相談ください。
- ●タイル加工は事前に加工場で行ないます。加工には施工図が必要です。事前にご用意ください。
- ●タイル加工に要する日数は数量や加工形状によって異なるため、都度ご確認となります。
- ●勾配を取るにはセラジャック簡易束工法のみ対応可能です。
- ●寒冷地では、表面に溜まった雨水が凍結するおそれがありますので、テラ ドレインの使用をおすすめします。
- ●施工場所が複雑な形状の場合、タイル加工ができないこともあります。その際は、ウッドデッキ材との併用をおすすめします。
- ●安全性を考慮しアースデッキジャック根太工法をおすすめする場合があります。
備考
- ●セラミックタイルは一部を除き、納期4～6ヶ月の受注輸入品になります。
- ●車両積載のある場所へのご使用はできません。
- ●セラミックタイルに割れ欠けが生じた際は即時お取り換えください。
- ●価格は、平場のみの参考材料設計価格です。（必要部材として明記された材料のみ。オプション部材・タイル加工費は別途です。）施工面積、使用環境に適した工法で必要部材、必要部材やオプション部材は異なります。
- ●現物サンプルはすべて有償です。
