乾式材事業部

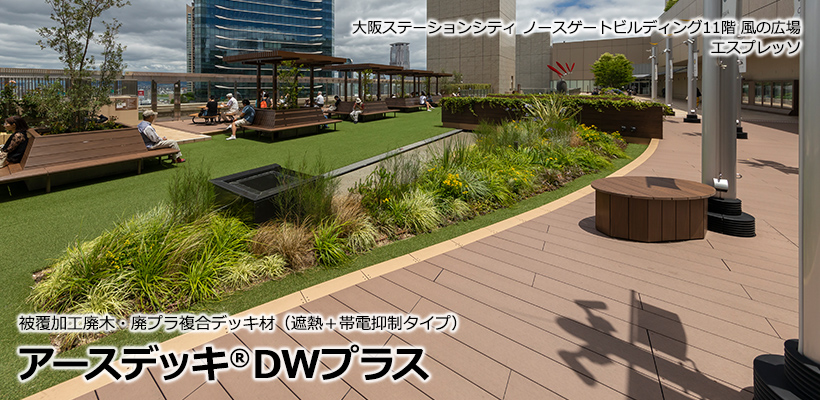

アースデッキDWプラス
日差しによる表面温度の上昇を抑制する遮熱タイプに
静電気の発生を抑える機能をプラス
木質系廃材と廃プラスチックを混合し押出成型した人工木デッキ材です。
天然木デッキ材と比べ変色やささくれの発生が少なくメンテナンス性にすぐれています。
「アースデッキDWプラス」は、表面温度上昇を抑制する遮熱機能に帯電抑制の機能を追加しました。
より安全性を求める施設におすすめです。
特長
すぐれた遮熱効果で表面温度の上昇を抑制
表面材に「遮熱機能」をもった人工木デッキ材「アースデッキDWプラス」。
デッキスペースの表面温度の上昇を約8～10℃抑制し、快適な環境を提供します。

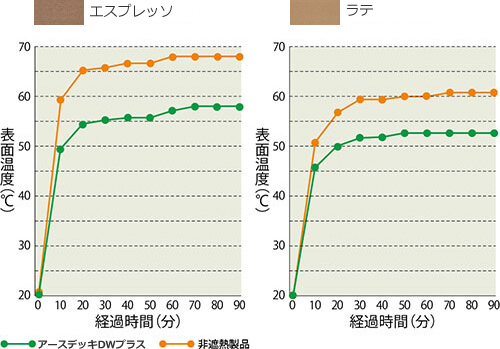

カラー別遮熱性能（アースデッキDWプラス）
試験方法：赤外白色灯（100V 150W）を試験体表面の280mm上部から照射し非接触型温度計にて10分ごとの表面温度を測定した。
- ※記載の試験データは試験値であり、保証値ではありません
静電気を逃して人体への帯電を抑制
アースデッキDWプラスは、一般的な人工木デッキと比較して表面抵抗値が低く、静電気量を抑制。また、人体帯電電位は一般的な人工木デッキの約10分の1以下で痛みを伴う放電を抑制します。

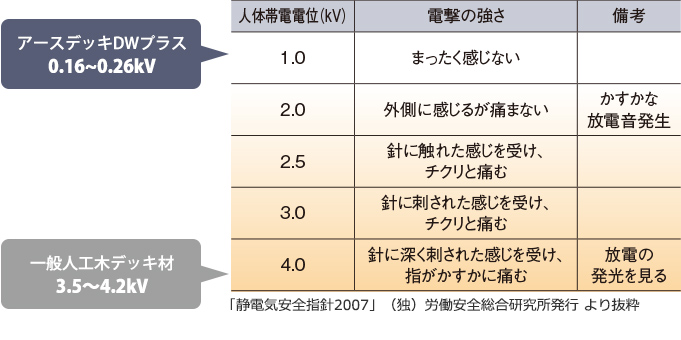

人体帯電電位と電撃強さの関係
| 測定方法 | JIS L 1021-16「帯電性一歩行試験方法（対カーペット）ストロールB法」参考 |
|---|---|
| 測定条件 | 温度24℃,湿度50％ 靴：合成ゴム底靴 |
| 測定機関 | （株）エービーシー建材研究所 |
- ※記載の試験データは試験値であり保証値ではありません。また、使用場所・現場などにより異なります。
幅193mmの幅広タイプとしても使用可能
表裏両面が使用でき、1枚ハギ面は幅193mmと通常のデッキ材に比べて幅広のため、より重厚感のある仕上がりになります。
天然木に見られるトゲやささくれがないので素足での歩行が可能
- ※夏期は表面温度が急激に高くなり火傷するおそれがありますのでご注意ください。
リサイクルを実現したデッキ材
木質系廃材と廃プラスチックを混合し、押出成型したリサイクル人工木。
「みなとモデル二酸化炭素固定認証制度」へ登録
港区内で建てられる建築物等に、協定木材または国産合法木材の使用を促し、その使用量に相当する二酸化炭素固定量を港区が認証する制度です。港区内で建てられる建築物等に国産木材の使用を促すことで、港区内での二酸化炭素固定量を増やすとともに、国内の森林整備の促進による二酸化炭素吸収量の増加を図り、地球温暖化防止に貢献することを目的としています。
アースデッキDWプラスは、本制度に対応可能です。

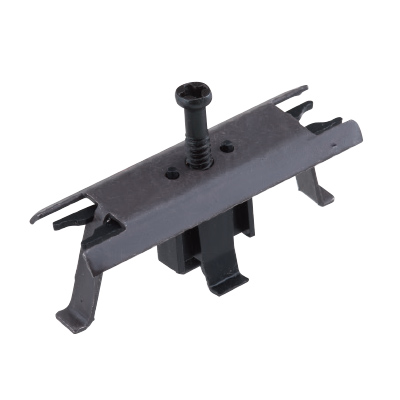

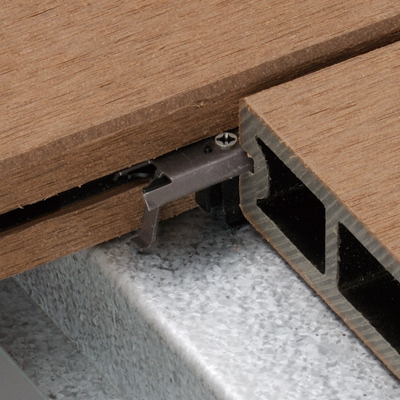

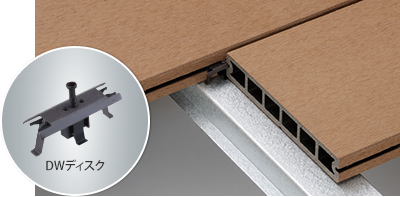

専用ディスクを使ったノンビス工法ですっきりとした仕上がり
DWディスクを使用することで、ビス頭が隠れたすっきりとした仕上げが可能です。

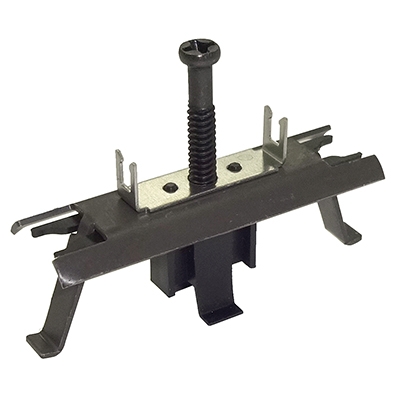

コイン落下防止工法（オプション）
DWコイン落下防止ディスクに目地棒をセットすることで、アースデッキDWプラスの目地部から床下にコインが落下するのを防止できる工法です。
デッキ下にコインが落ちず、枯れ葉・小さなゴミ等も落ちにくく、排水溝のつまりを軽減します。
公共の建物や学校、商業施設など、不特定多数の方が利用される場所に最適です。

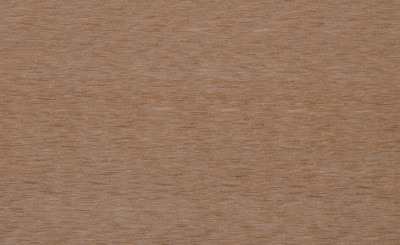

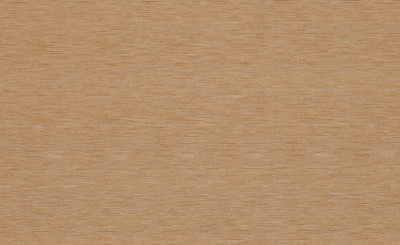

カラー・仕上げ

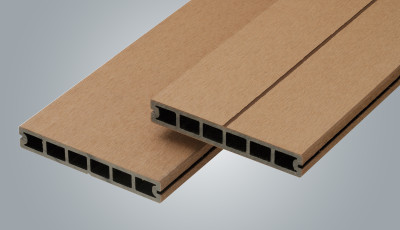

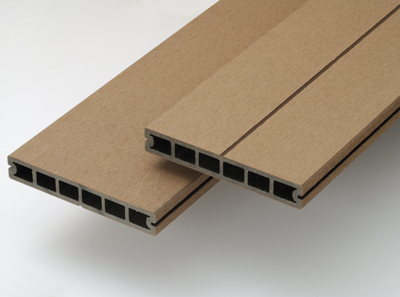

左 1枚ハギ / 右 2枚ハギ
表裏両面が使用でき、1枚ハギ面と2枚ハギ面の2種類からお選びいただけます。
1枚ハギ面は幅193mmと通常のデッキ材に比べて幅広に作られ、重厚感があります。
2枚ハギ面は1枚ハギ面幅の半分の位置に（約96mm）に疑似目地が入っているため一般的なデッキ材のイメージに仕上がります。
- ●原材料に廃木材と廃プラスチックを使用しているため、また製造上、多少の色調差(濃淡)が混在します。
ご了承ください。 - ●DP3198Cは受注生産品です。納期45日以上で承ります。
- ●DP3198Cはミックス張り専用品です。DP3198Cのみでの販売は行っておりません。
必ず、DP3198E・DP3198Lと組み合わせてご注文ください。

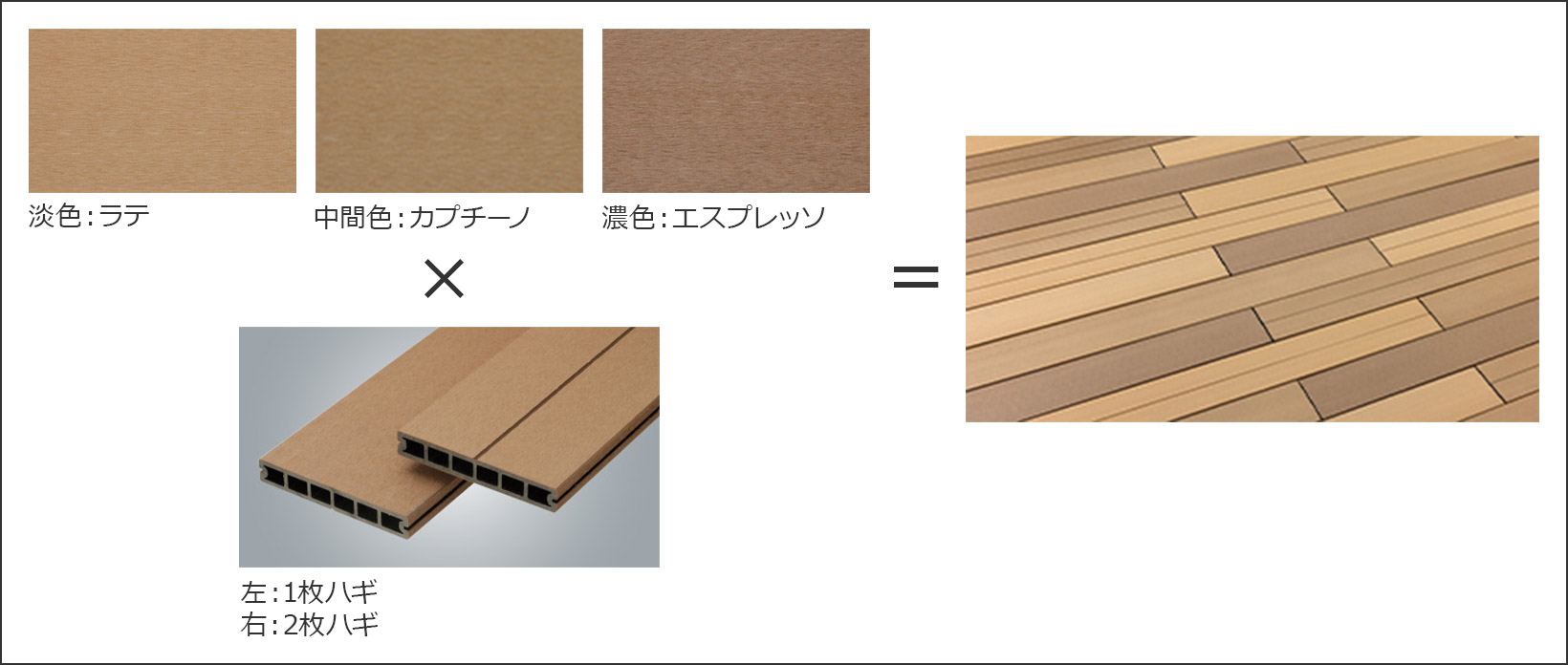

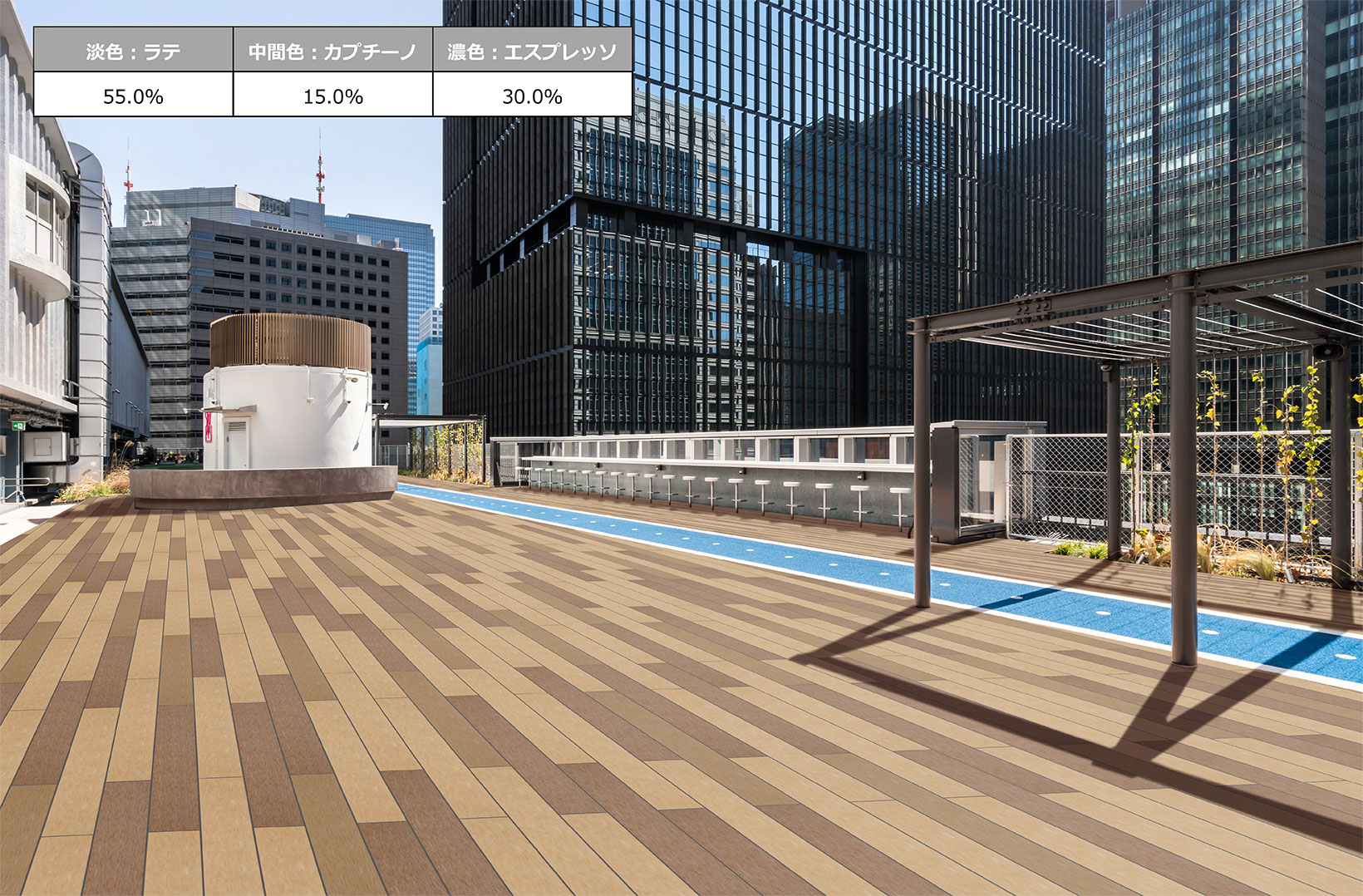

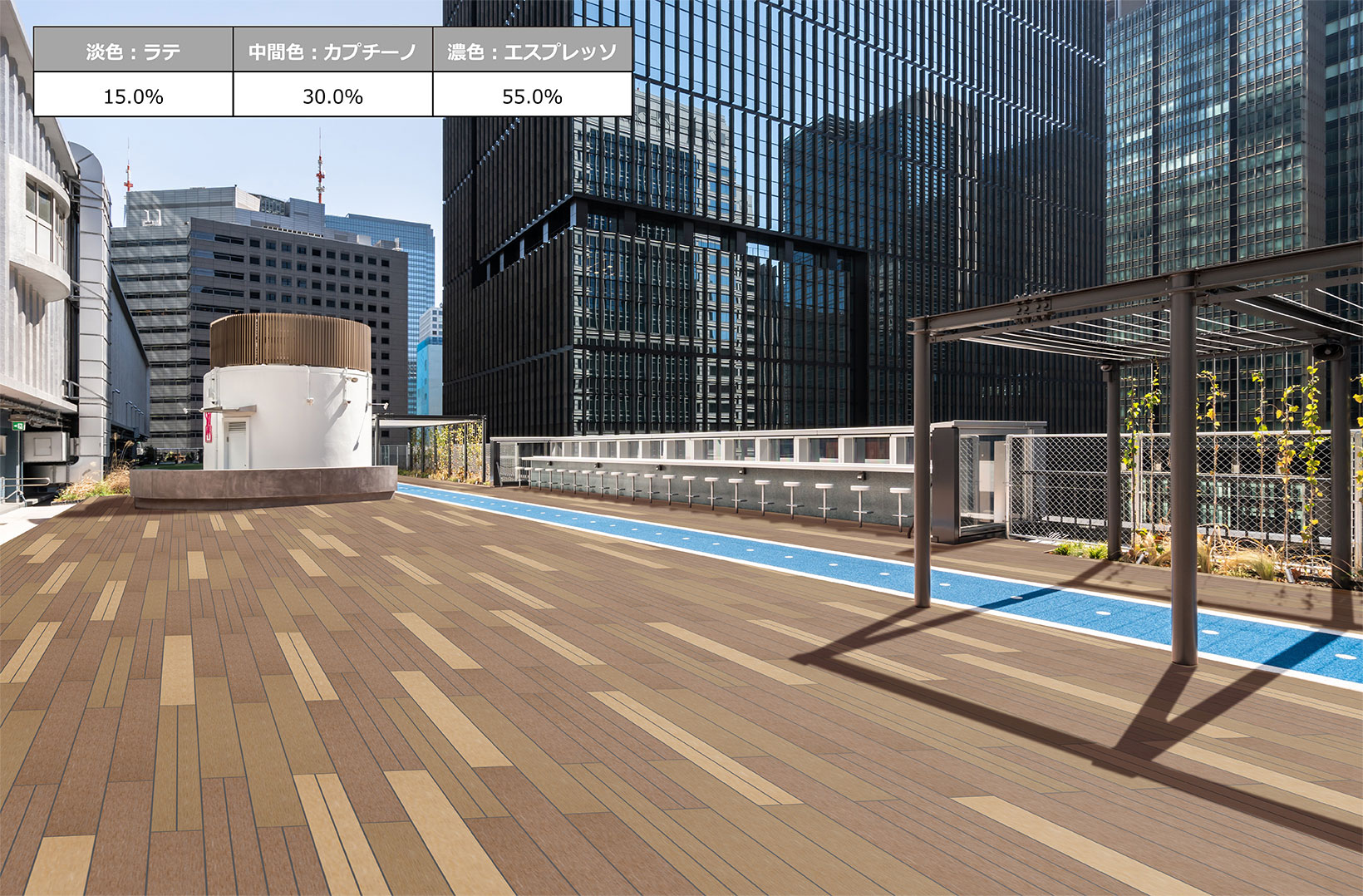

ミックス張りパターン例
３色ミックス張りできれいなグラデーションを実現
３色を自由に組み合わせることで天然木のような奥行きのあるニュアンスを生み出し、味わい深い演出が可能です。
さらにリバーシブル仕上げの片面は２枚ハギとなっているため、幅の細いデッキに見えるラインが空間の表情に変化と動きをもたらします。

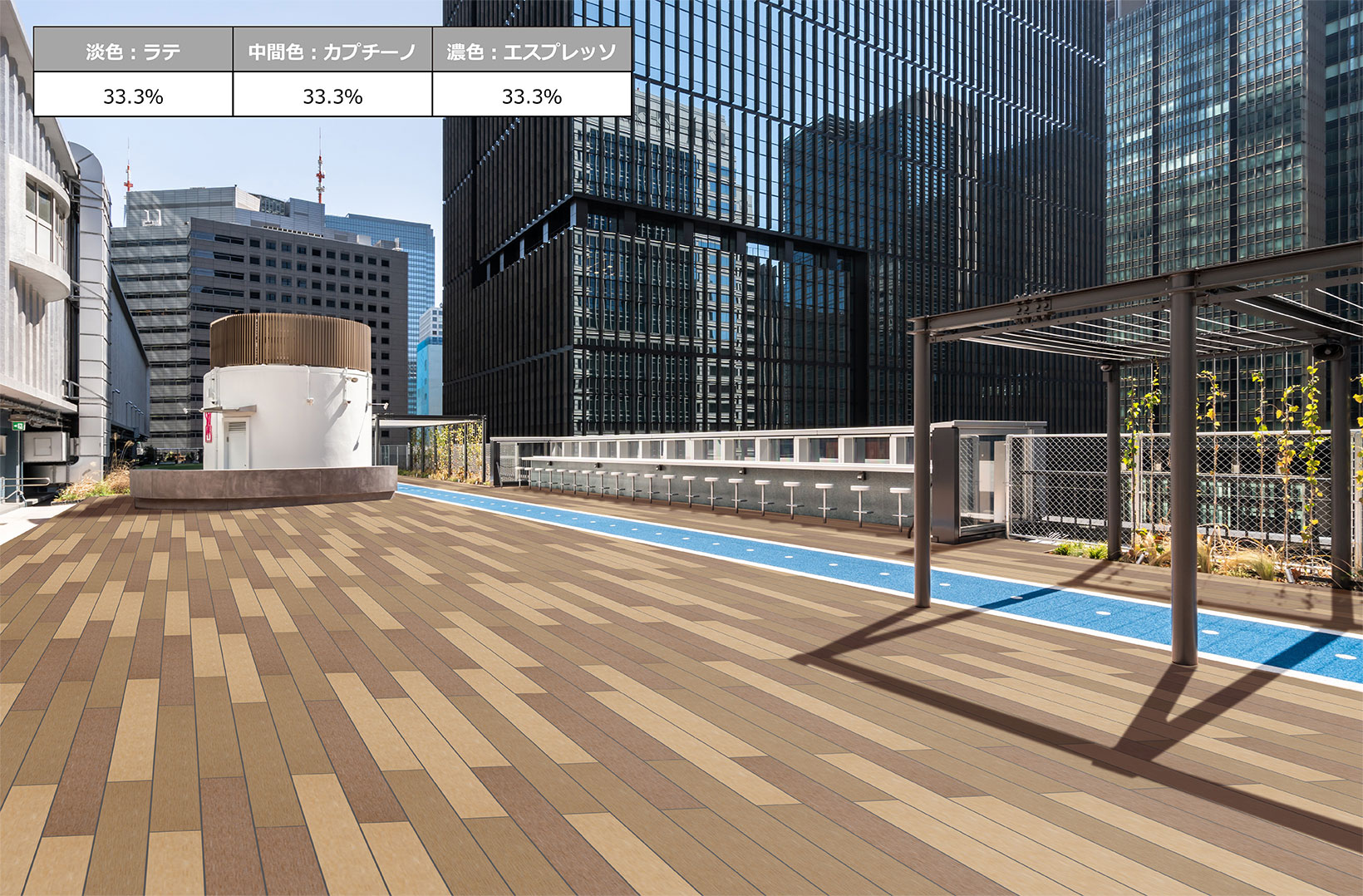

色のみミックス
| 1枚ハギ | 2枚ハギ |
|---|---|
| 100.0％ | 0.0％ |
- ※写真はイメージです。

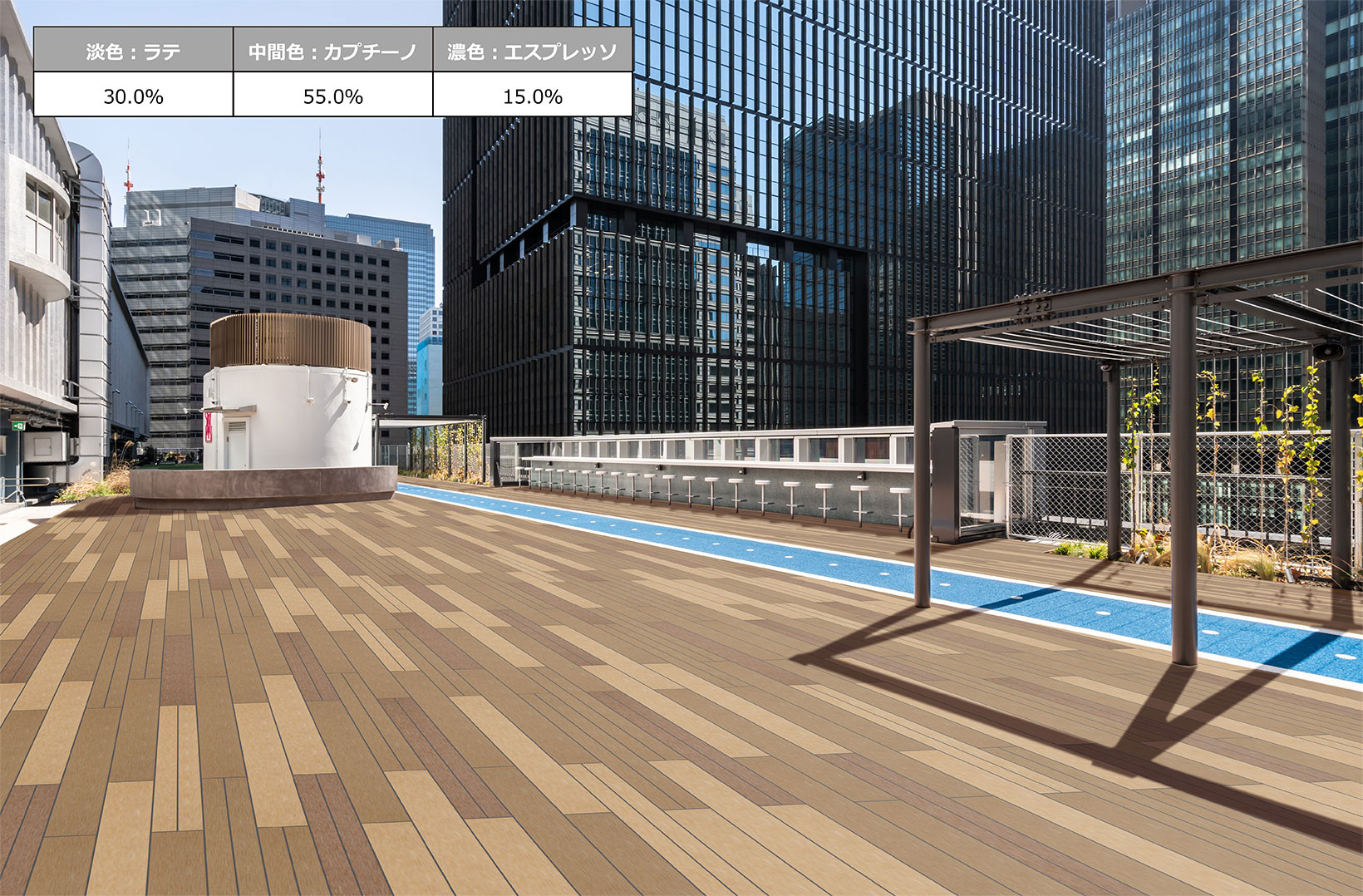

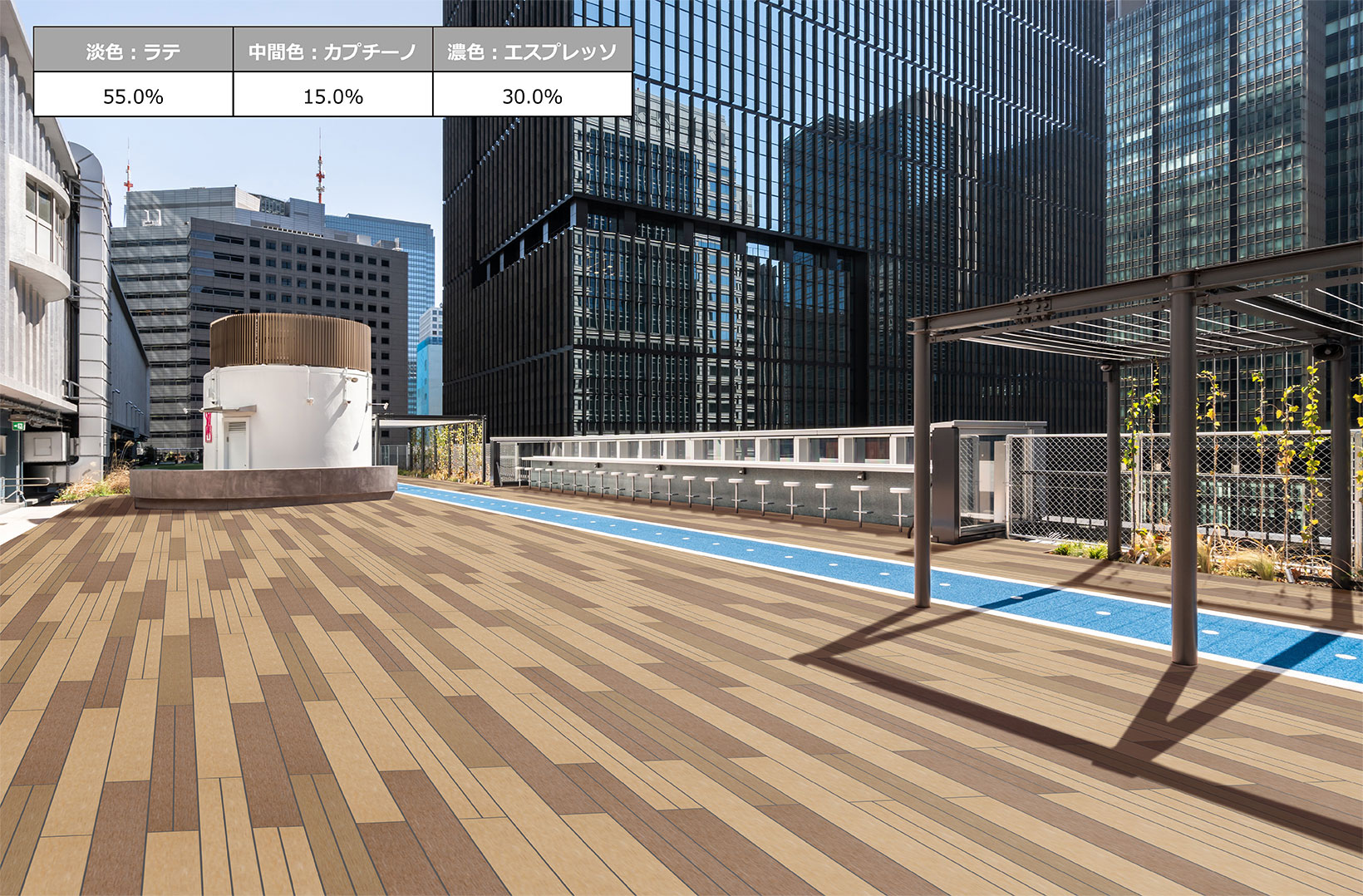

形状・色ミックス
| 1枚ハギ | 2枚ハギ |
|---|---|
| 65％ | 35％ |
- ※写真はイメージです。
- ※割付パターンは参考です。
工法

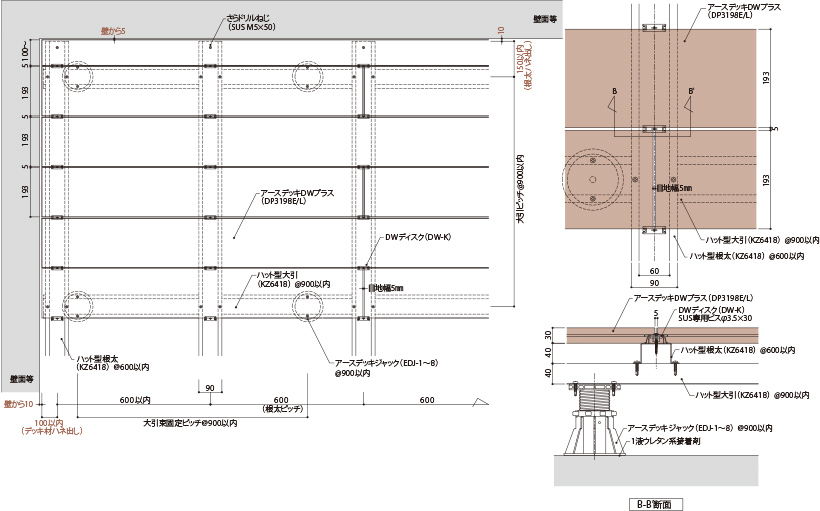

平面割付基本図
断面図

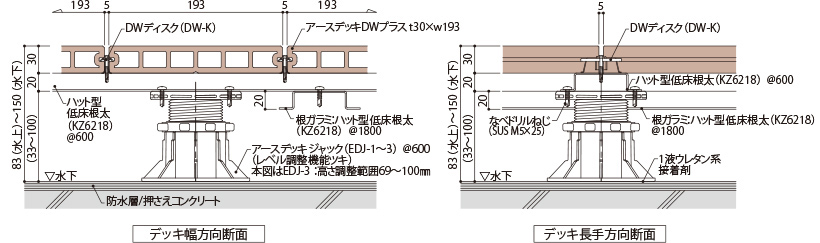

アースデッキジャック低床工法
ハット型大引とアースデッキジャックを併用することで、ミリ単位での高さ調整が可能です。
大引支持高さ（大引下端～水上押さえコンクリート天端）が、33mm以上あれば施工可能な工法です。

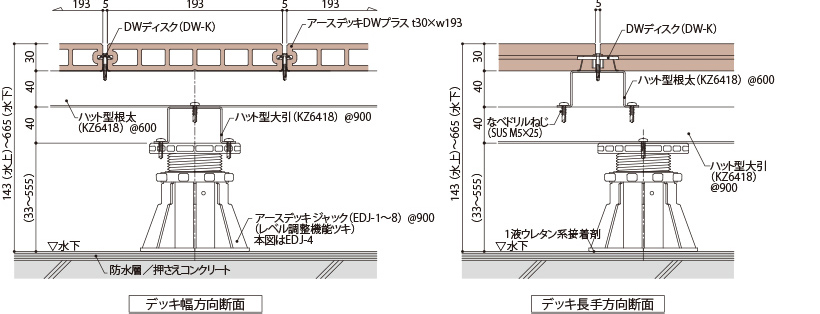

アースデッキジャック工法
ARS工法（ABC ROCKWELL SYSTEM）
ARS工法は、耐荷重性、安定性にすぐれ、厚さ60mm以上の押さえコンクリートに直接ボルトを立てる工法です。
大引支持高さ（大引下端～水上押さえコンクリート天端）が、30mm以上あれば施工可能な工法です。

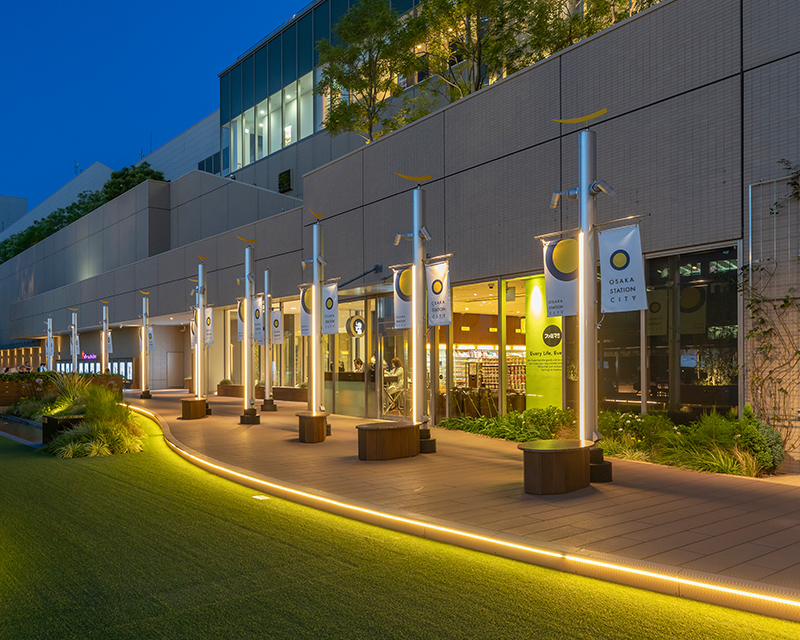

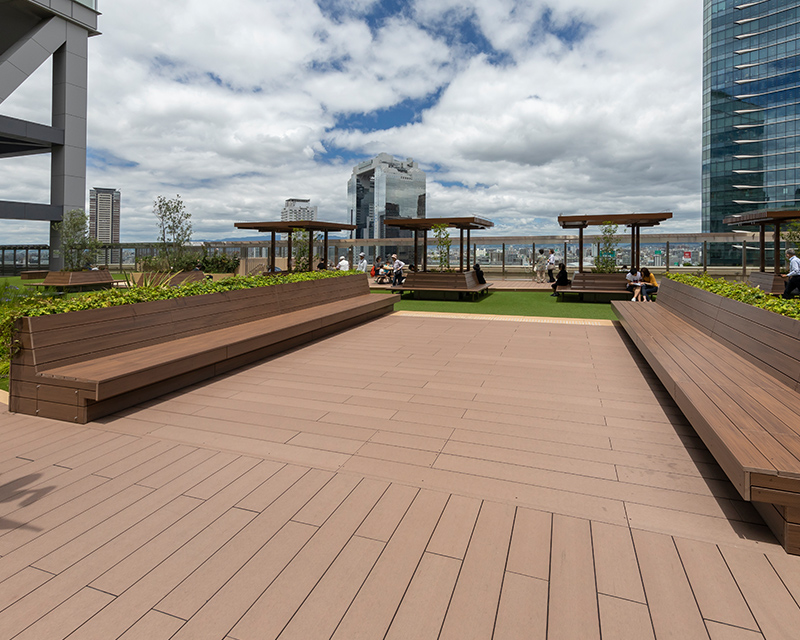

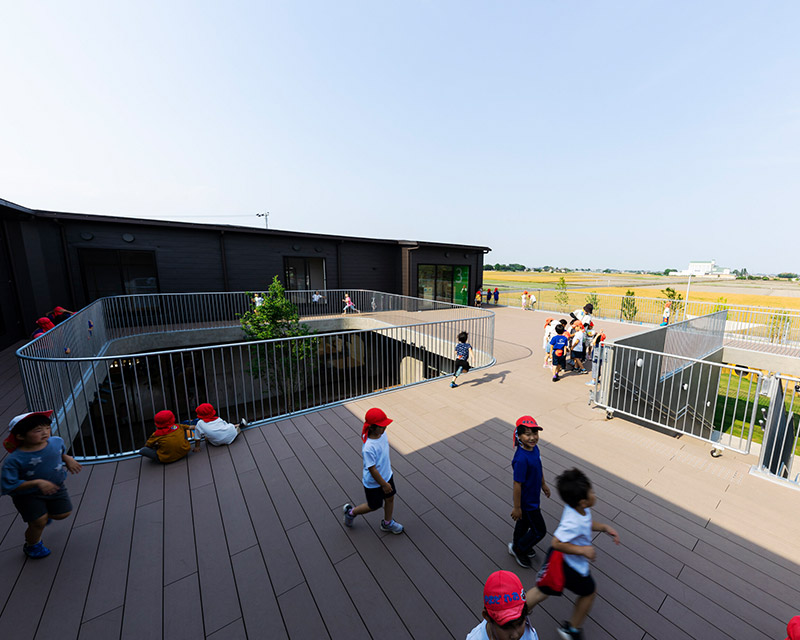

施工事例
第二なでしここども園
エスプレッソ
規格・価格

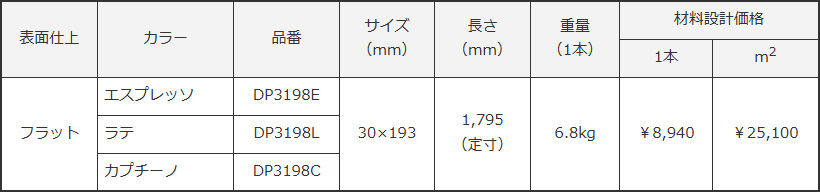

デッキ用材
| 表面仕上 | カラー | 品番 | サイズ （mm） |
長さ （mm） |
重量 （1本） |
材料設計価格 | |
|---|---|---|---|---|---|---|---|
| 1本 | m2 | ||||||
| フラット | エスプレッソ | DP3198E | 30×193 | 1,795 （定寸） |
6.8kg | ￥8,940 | ￥25,100 |
| ラテ | DP3198L | ||||||
| カプチーノ | DP3198C | ||||||

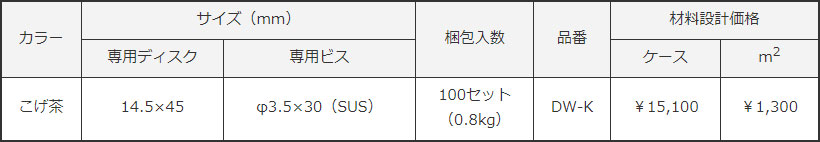

DWディスク
| カラー | サイズ（mm） | 梱包入数 | 品番 | 材料設計価格 | ||
|---|---|---|---|---|---|---|
| 専用ディスク | 専用ビス | ケース | m2 | |||
| こげ茶 | 14.5×45 | φ3.5×30（SUS） | 100セット （0.8kg） |
DW-K | ￥15,100 | ￥1,300 |

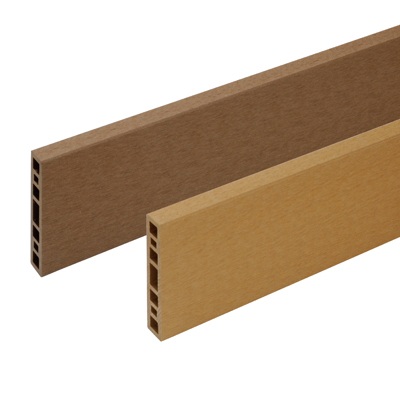

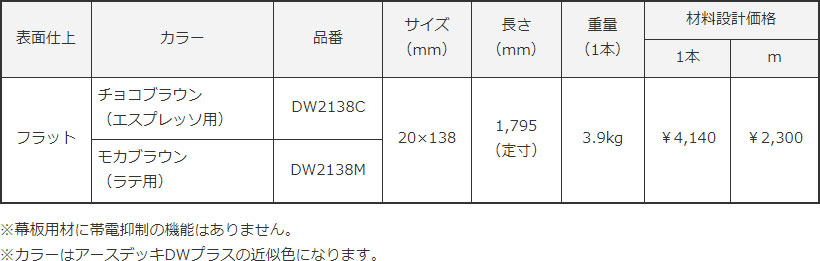

幕板（中空材）
| 表面仕上 | カラー | 品番 | サイズ （mm） |
長さ （mm） |
重量 （1本） |
材料設計価格 | |
|---|---|---|---|---|---|---|---|
| 1本 | m | ||||||
| フラット | チョコブラウン （エスプレッソ用） |
DW2138C | 20×138 | 1,795 （定寸） |
3.9kg | ￥4,140 | ￥2,300 |
| モカブラウン （ラテ用） |
DW2138M | ||||||
- ※幕板用材に帯電抑制の機能はありません。
- ※カラーはアースデッキDWプラスの近似色になります。

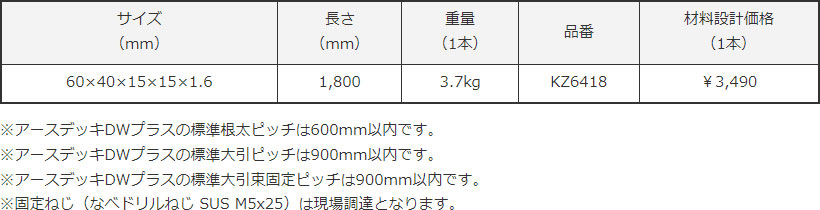

ハット型大引/根太
| サイズ （mm） |
長さ （mm） |
重量 （1本） |
品番 | 材料設計価格 （1本） |
|---|---|---|---|---|
| 60×40×15×15×1.6 | 1,800 | 3.7kg | KZ6418 | ￥3,490 |
- ※アースデッキDWプラスの標準根太ピッチは600mm以内です。
- ※アースデッキDWプラスの標準大引ピッチは900mm以内です。
- ※アースデッキDWプラスの標準大引束固定ピッチは900mm以内です。
- ※固定ねじ（なべドリルねじ SUS M5x25）は現場調達となります。

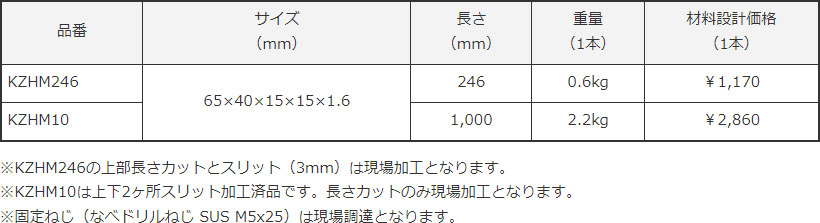

幕板支柱
| 品番 | サイズ （mm） |
長さ （mm） |
重量 （1本） |
材料設計価格 （1本） |
|---|---|---|---|---|
| KZHM246 | 65×40×15×15×1.6 | 246 | 0.6kg | ￥1,170 |
| KZHM10 | 1,000 | 2.2kg | ￥2,860 |
- ※KZHM246の上部長さカットとスリット（3mm）は現場加工となります。
- ※KZHM10は上下2ヶ所スリット加工済品です。長さカットのみ現場加工となります。
- ※固定ねじ（なべドリルねじ SUS M5x25）は現場調達となります。

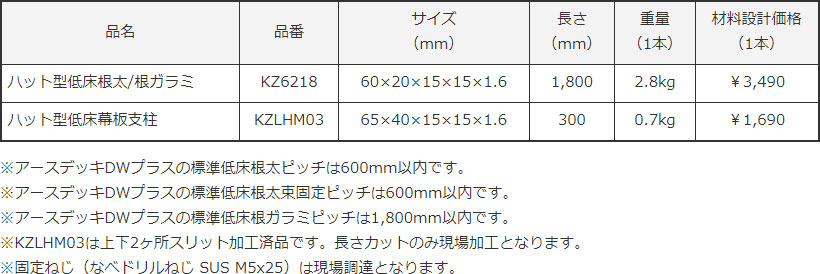

低床用 ハット型副資材
| 品名 | 品番 | サイズ （mm） |
長さ （mm） |
重量 （1本） |
材料設計価格 （1本） |
|---|---|---|---|---|---|
| ハット型低床根太/根ガラミ | KZ6218 | 60×20×15×15×1.6 | 1,800 | 2.8kg | ￥3,490 |
| ハット型低床幕板支柱 | KZLHM03 | 65×40×15×15×1.6 | 300 | 0.7kg | ￥1,690 |
- ※アースデッキDWプラスの標準低床根太ピッチは600mm以内です。
- ※アースデッキDWプラスの標準低床根太束固定ピッチは600mm以内です。
- ※アースデッキDWプラスの標準低床根ガラミピッチは1,800mm以内です。
- ※KZLHM03は上下2ヶ所スリット加工済品です。長さカットのみ現場加工となります。
- ※固定ねじ（なべドリルねじ SUS M5x25）は現場調達となります。

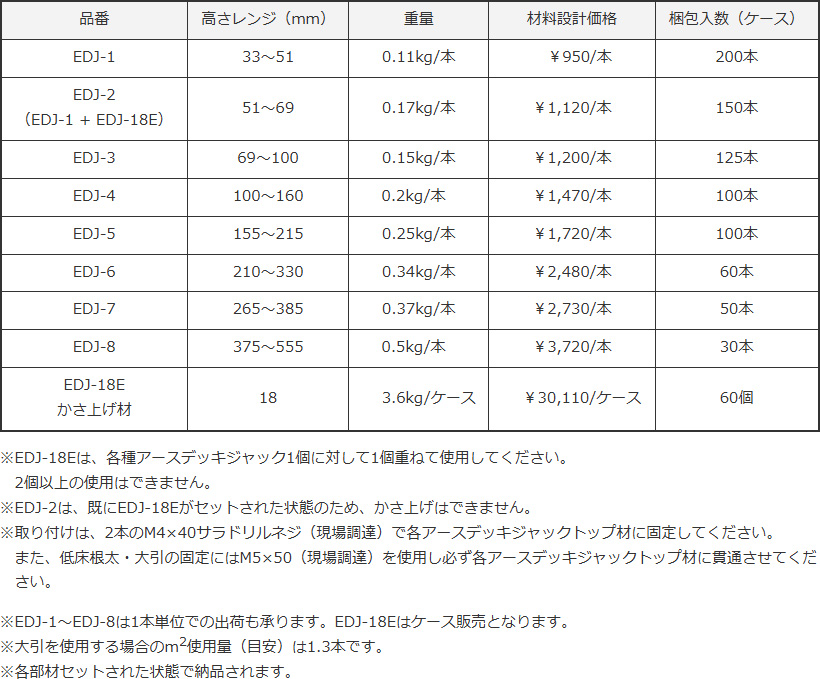

樹脂製束材
| 品番 | 高さレンジ（mm） | 重量 | 材料設計価格 | 梱包入数（ケース） |
|---|---|---|---|---|
| EDJ-1 | 33～51 | 0.11kg/本 | ￥950/本 | 200本 |
| EDJ-2 （EDJ-1 + EDJ-18E） |
51～69 | 0.17kg/本 | ￥1,120/本 | 150本 |
| EDJ-3 | 69～100 | 0.15kg/本 | ￥1,200/本 | 125本 |
| EDJ-4 | 100～160 | 0.2kg/本 | ￥1,470/本 | 100本 |
| EDJ-5 | 155～215 | 0.25kg/本 | ￥1,720/本 | 100本 |
| EDJ-6 | 210～330 | 0.34kg/本 | ￥2,480/本 | 60本 |
| EDJ-7 | 265～385 | 0.37kg/本 | ￥2,730/本 | 50本 |
| EDJ-8 | 375～555 | 0.5kg/本 | ￥3,720/本 | 30本 |
| EDJ-18E かさ上げ材 |
18 | 3.6kg/ケース | ￥30,110/ケース | 60個 |
- ※EDJ-18Eは、各種アースデッキジャック1個に対して1個重ねて使用してください。2個以上の使⽤はできません。
- ※EDJ-2は、既にEDJ-18Eがセットされた状態のため、かさ上げはできません。
- ※取り付けは、2本のM4×40サラドリルネジ（現場調達）で各アースデッキジャックトップ材に固定してください。また、低床根太・大引の固定にはM5×50（現場調達）を使⽤し必ず各アースデッキジャックトップ材に貫通させてください。
- ※EDJ-1～EDJ-8は1本単位での出荷も承ります。EDJ-18Eはケース販売となります。
- ※大引を使用する場合のm2使用量（目安）は1.3本です。
- ※各部材セットされた状態で納品されます。
大引受けプレート
| 品番 | サイズ（mm） | 梱包・入数 | 材料設計価格 （ケース） |
m2使用量（目安） |
|---|---|---|---|---|
| ARS工法 | ||||
| KNPL | 100×100 | 50セット （8.0kg） |
￥20,150 | 1.3セット |
- ※m2使用量は大引を使用する場合です。

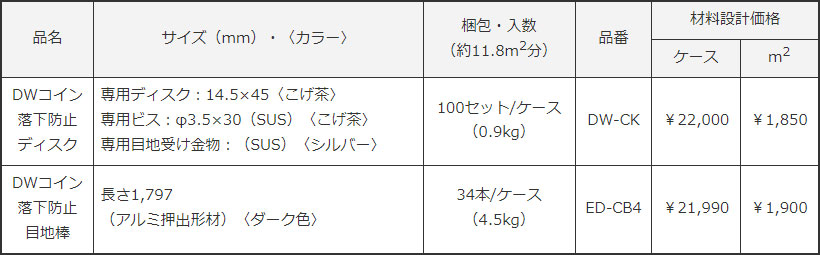

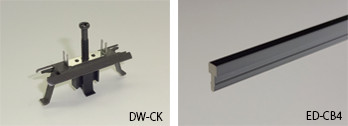

コイン落下防止工法（ディスク・目地棒）
| 品名 | サイズ（mm）・〈カラー〉 | 梱包・入数 （約11.8m2分） |
品番 | 材料設計価格 （ケース） |
|---|---|---|---|---|
| DWコイン 落下防止 ディスク |
専用ディスク：14.5×45〈こげ茶〉 専用ビス：φ3.5×30（SUS）〈こげ茶〉 専用目地受け金物：（SUS）〈シルバー〉 |
100セット/ケース （0.9kg） |
DW-CK | ￥22,000 |
| DWコイン 落下防止 目地棒 |
長さ1,797 （アルミ押出形材）〈ダーク色〉 |
34本/ケース （4.5kg） |
ED-CB4 | ￥21,990 |
備考
- ●夏期は表面温度が急激に高くなり火傷するおそれがりますので、素足での歩行時はご注意ください。
- ●経年変化により表面にチョーキング現象が発生し、衣類等に粉が付着することがありますので、ご注意ください。
- ●木粉入り樹脂製品のため、中空部に入った雨水等により褐色の水が出ることがあります。
- ●施工場所の外気温度差・湿度の影響を受け、伸縮や変形する場合があります。
- ●金属類を直接デッキの上に置かないでください。また施工中の金属切粉が残らないようにしてください。木の成分と金属（鉄・銅）が反応して黒ずむことがあります。
- ●木粉入り樹脂製品のため、使用環境により静電気が発生する場合があります。
- ●材料の特性上、重いものを落としたり、強い衝撃を与えないでください。デッキ材の破損につながり、けがをするおそれがあります。
- ●ハット型大引/根太の切り口でけがをしないようにご注意ください。
- ●製造上、カット断面に多少の色調差（濃淡）が混在します。ご了承ください。
- ●使用環境により、表面に部分的なしみが発生することがあります。全体を水洗いすることにより目立ちにくくなります。
