e-WOOL（イーウール）防音パネル

振動を吸収し、騒音を軽減させる防音パネル。

多孔質構造の吸音材とゴム・金属の複合下地材の組み合わせで高レベルな防音を実現します。

用途
特長
騒音シミュレーション
施工事例
規格・仕様
カラー
図面

用途

都市部の生活騒音対策

近年、空調設備や発電機などから発する重低音による苦情が増加する傾向にあります。良好な近隣関係を保つためにも、設計の早い段階から、騒音対策を講じることが必要です。

騒音対策が必要な場所

●空調・冷凍室外機
●系統用蓄電池
●パワーコンディショナー（PCS）
●変圧器・ボイラー設備機器
●自家用発電機
●商業施設・立体駐車場
●工場の設備機器
●喧騒音

特長

音の振動を「絶つ」防音パネル

e-WOOL（イーウール）防音システムを内蔵することで音の振動（響き）を約80％カットし
低音にも効果的な高レベルな防音を実現。（D-20、D-30のみ）

●多孔質構造のポリエステル繊維吸音材（e-WOOL）で音漏れをしっかり防ぎます。
●ゴムと金属の複合防音下地材（e・ライン）で振動を抑えます。（D-20、D-30のみ）
●防振マット（e・マット）を取り付けることにより、一層の防音効果を実現します。（ D-20、D-30のみ）

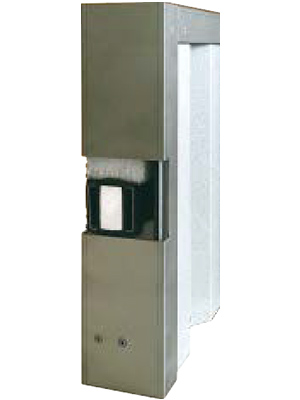

e-WOOL（イーウール）防音パネル詳細図（D-20）

e-WOOL 防音パネルの構成部材: e-WOOL

e・ライン

e・マット

専用取付金具

減音量に応じた3タイプをご用意

工場やプラント、駐車場や空調設備に効果的です。

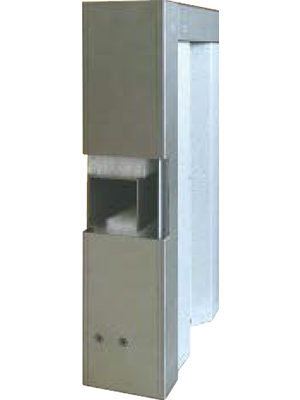

D-15

仕様

e-WOOL

施工性にすぐれ、軽度の騒音対策に適した軽量タイプ。

D-20

仕様

e-WOOL
e・ライン
e・マット

振動を抑え、低周波音の抑制に効果的なスタンダードタイプ。

D-30

仕様

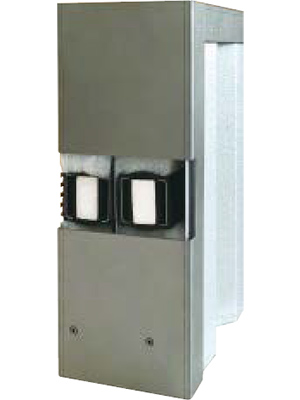

e-WOOL×2
e・ライン×2
e・マット

騒音のひどい場所におすすめなハイグレードタイプ。

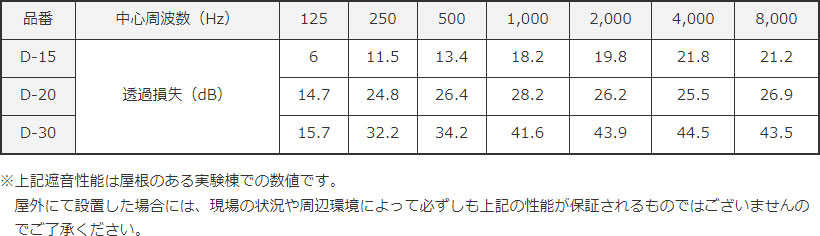

e-WOOL 防音パネルの遮音性能データ

品番	中心周波数（Hz）	125	250	500	1,000	2,000	4,000	8,000
D-15	透過損失（dB）	6	11.5	13.4	18.2	19.8	21.8	21.2
D-20		14.7	24.8	26.4	28.2	26.2	25.5	26.9
D-30		15.7	32.2	34.2	41.6	43.9	44.5	43.5

※上記遮音性能は屋根のある実験棟での数値です。
屋外にて設置した場合には、現場の状況や周辺環境によって必ずしも上記の性能が保証されるものではございませんのでご了承ください。

表を拡大する

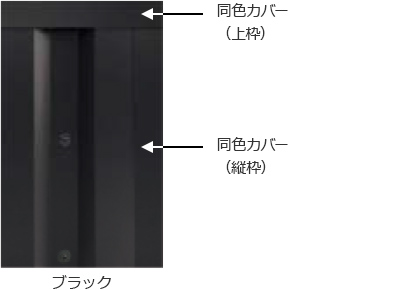

同色カバー・固定ビスで一体感のある仕上がり（オプション）

メッキ鋼板のパネル枠に角波折板と同色のカバーをかぶせる、オプション工法もご用意しています。
固定ビスも同色のため色調が統一され、一体感のある仕上がりとなります。

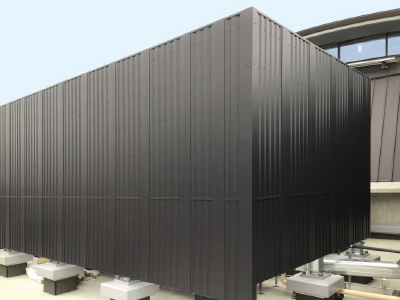

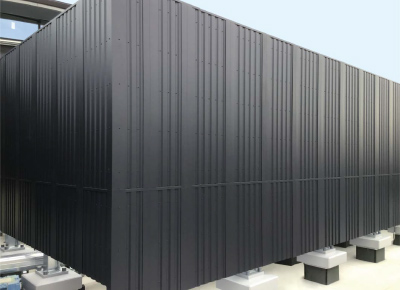

杏林大学松田進勇記念アリーナ
D-15 ブラック
オプション防音パネル同色カバー

騒音シミュレーション

弊社では「イーウール防音パネル」設置後のシミュレーションを無料で承っています。
ご希望の受音点や騒音源となる機器の設置位置および敷地内の建物の有無など、立面図、断面図をいただけると、よりスムーズにシミュレーションを行なえます。

シミュレーションを無料で承ります！

詳細を見る

※CAD(DXF)の図面をご用意ください。
※シミュレーション結果がでるまでに約3週間かかります。場合により結果までのお時間が変動する場合があります。
シミュレーションは音源のみで、他の暗騒音は考慮しておりません。
※屋外のみのシミュレーションとなります。

施工事例

D-15 アイボリーホワイト

杏林大学松田進勇記念アリーナ
D-15 ブラック
オプション防音パネル同色カバー

規格・仕様

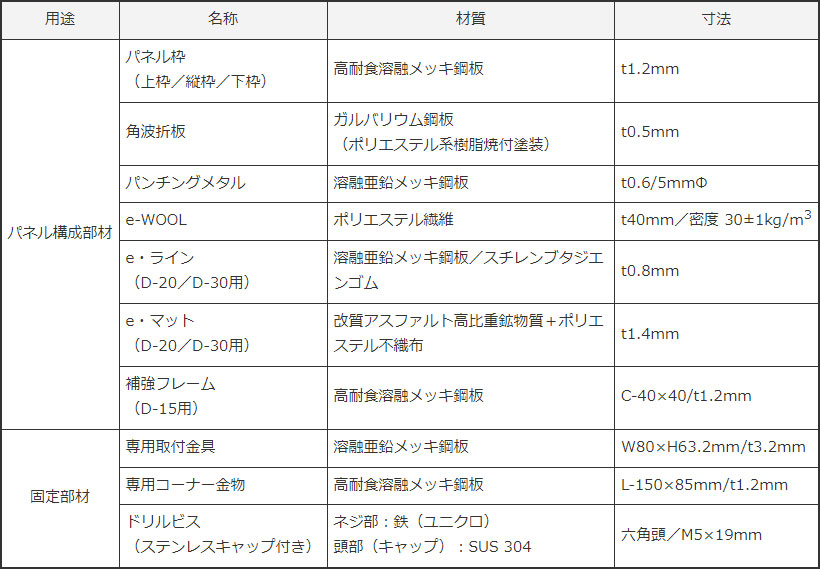

部材リスト

用途	名称	材質	寸法
パネル構成部材	パネル枠（上枠／縦枠／下枠）	高耐食溶融メッキ鋼板	t1.2mm
	角波折板	ガルバリウム鋼板（ポリエステル系樹脂焼付塗装）	t0.5mm
	パンチングメタル	溶融亜鉛メッキ鋼板	t0.6/5mmΦ
	e-WOOL	ポリエステル繊維	t40mm／密度 30±1kg/m³
	e・ライン（D-20／D-30用）	溶融亜鉛メッキ鋼板／スチレンブタジエンゴム	t0.8mm
	e・マット（D-20／D-30用）	改質アスファルト高比重鉱物質＋ポリエステル不織布	t1.4mm
	補強フレーム（D-15用）	高耐食溶融メッキ鋼板	C-40×40/t1.2mm
固定部材	専用取付金具	溶融亜鉛メッキ鋼板	W80×H63.2mm/t3.2mm
	専用コーナー金物	高耐食溶融メッキ鋼板	L-150×85mm/t1.2mm
	ドリルビス（ステンレスキャップ付き）	ネジ部：鉄（ユニクロ）頭部（キャップ）：SUS 304	六角頭／M5×19mm

表を拡大する

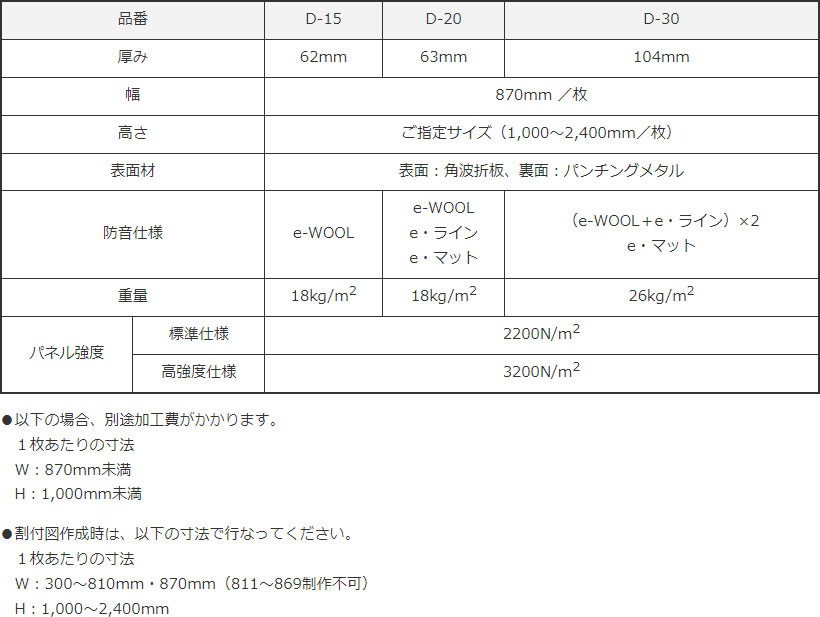

防音パネル仕様

品番		D-15	D-20	D-30
厚み		62mm	63mm	104mm
幅		870mm ／枚
高さ		ご指定サイズ（1,000～2,400mm／枚）
表面材		表面：角波折板、裏面：パンチングメタル
防音仕様		e-WOOL	e-WOOL e・ライン e・マット	（e-WOOL＋e・ライン）×2 e・マット
重量		18kg/m²	18kg/m²	26kg/m²
パネル強度	標準仕様	2200N/m²
パネル強度	高強度仕様	3200N/m²

●以下の場合、別途加工費がかかります。
１枚あたりの寸法
W：870mm未満
H：1,000mm未満

●割付図作成時は、以下の寸法で行なってください。
１枚あたりの寸法
W：300～810mm・870mm（811～869制作不可）
H：1,000～2,400mm

表を拡大する

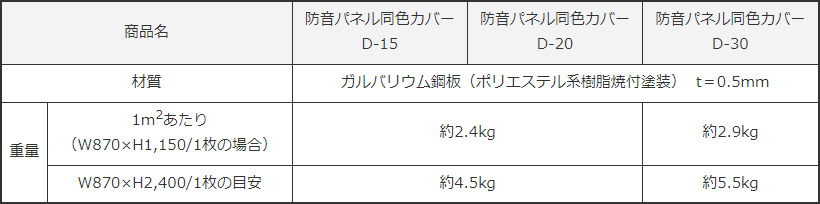

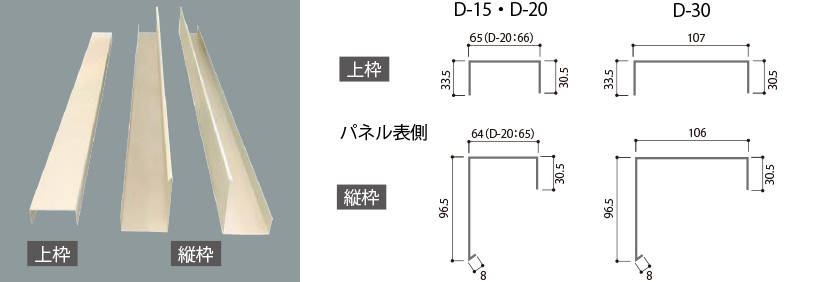

オプション防音パネル同色カバー仕様

商品名		防音パネル同色カバー D-15	防音パネル同色カバー D-30
材質		ガルバリウム鋼板（ポリエステル系樹脂焼付塗装） t＝0.5mm
重量	1m²あたり（W870×H1,150/1枚の場合）	約2.4kg	約2.9kg
重量	W870×H2,400/1枚の目安	約4.5kg	約5.5kg

表を拡大する

●現場に仮留の状態で納品されます。現場にて固定してください。
●別途、図面・取り付け方法の資料をご用意しています。お問い合わせください。
●防音パネル同色カバーを設置する場合、以下の寸法を1枚あたり追加して割り付けてください。

＜パネル1枚あたりの増加寸法＞
幅：＋1.0mm、高さ：＋0.5mm、厚み（上枠）：+3.0mm

カラー

角波折板は10色の中から外壁などに合わせてお選びいただけます。

GL生地

スノーホワイト

アイボリー

グレー

ブラック

シルバー

サンドホワイト

アイボリーホワイト

シルバーブラウン

ブラウン

●パネル枠はメッキ鋼板になります。
●色見本は現物と色合いが若干異なります。あらかじめご了承ください。
●パネル枠の高耐食性メッキ鋼板は、時間経過により表面が部分的に黒く変色することがあります。

オプション防音パネル同色カバー

スノーホワイト

アイボリー

グレー

ブラック

シルバー

サンドホワイト

アイボリーホワイト

シルバーブラウン

ブラウン

●パネル枠・固定ビスの色は防音パネルと同色限定となります。
●同色カバーご注文時の納期は、標準納期＋1ヶ月が目安となります。
●工場の稼働状況により納期が変わる場合があります。
●色見本は現物と色合いが若干異なります。あらかじめご了承ください。

図面

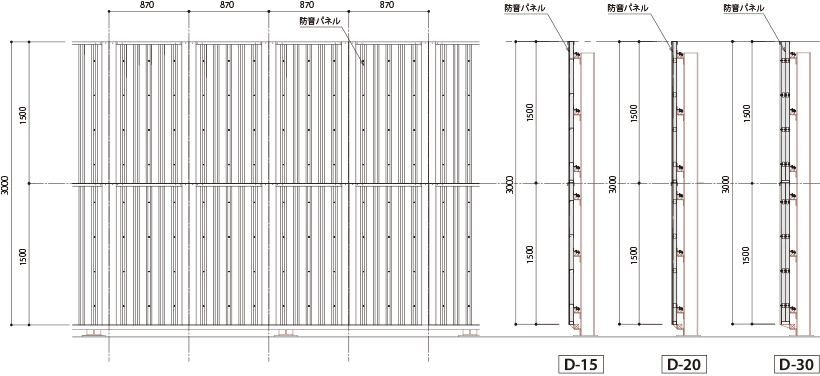

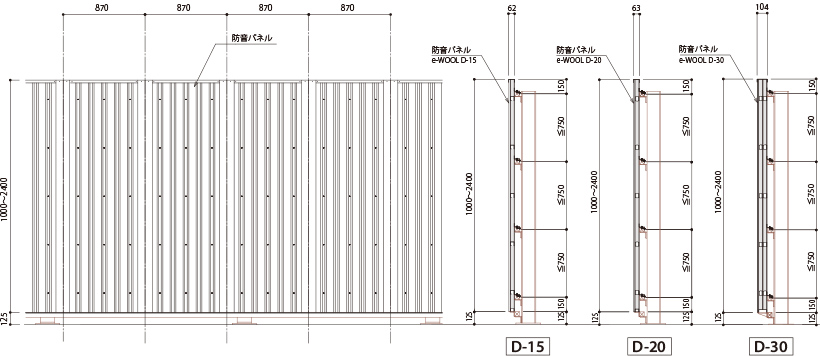

立面図

図を拡大する

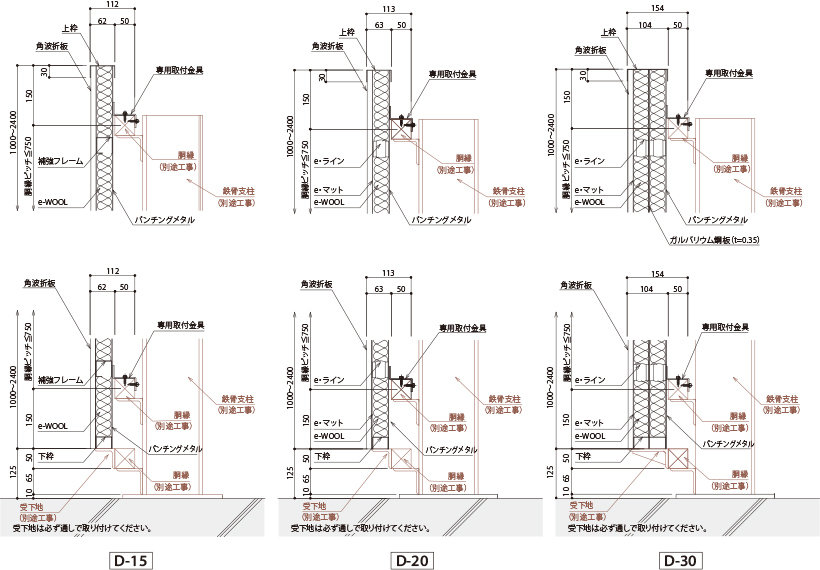

断面詳細図

※胴縁ピッチは現場により異なります。設計耐風圧計算を行ない算出してください。

図を拡大する

鉄骨支柱ピッチ参考立面図

※鉄骨支柱ピッチは現場により異なります。設計耐風圧計算を行ない算出してください。

図を拡大する

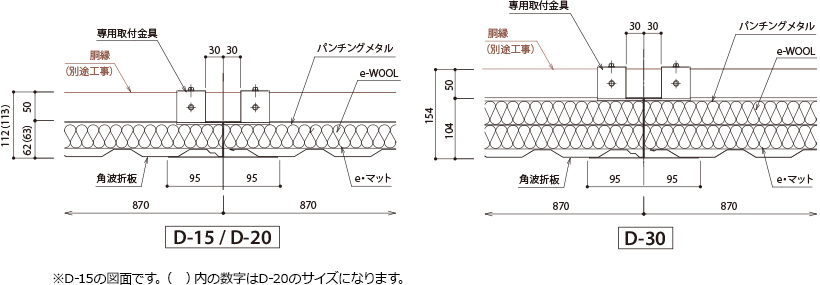

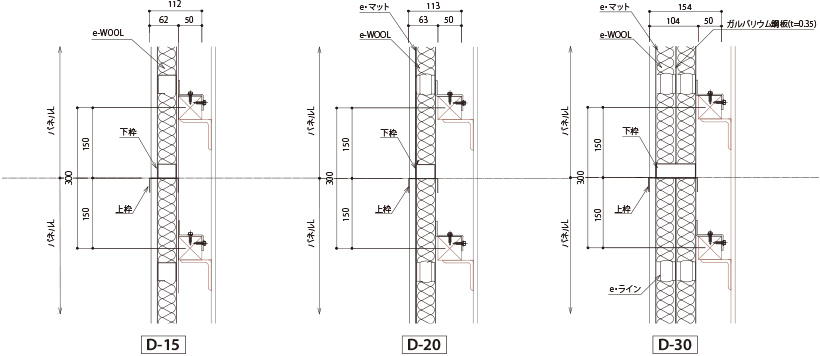

ジョイント部詳細図

図を拡大する

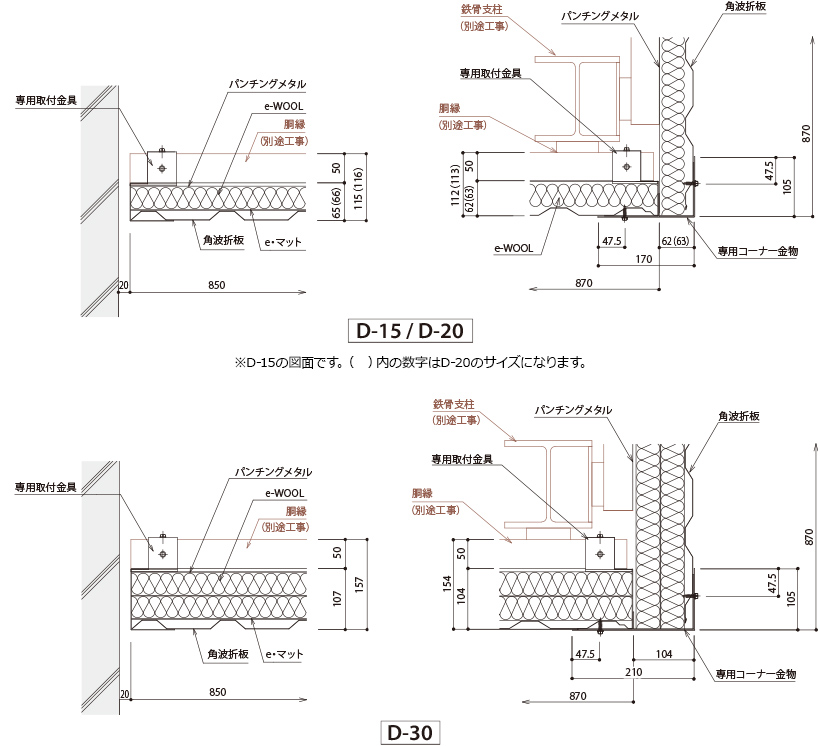

端部詳細図

図を拡大する

2段連結仕様立面図/断面図

図を拡大する

2段連結仕様ジョイント部詳細図

図を拡大する

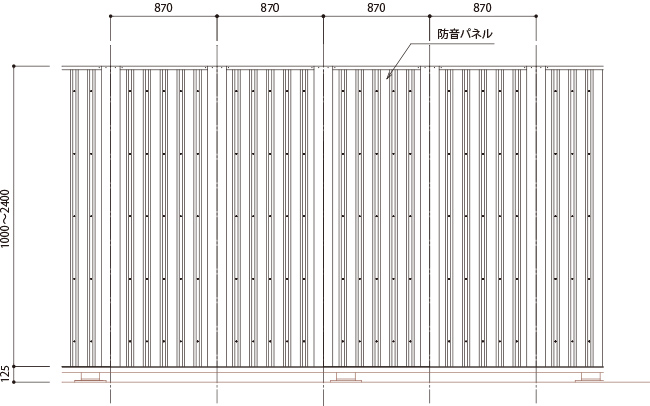

高強度仕様

図を拡大する

取付金具図

図を拡大する

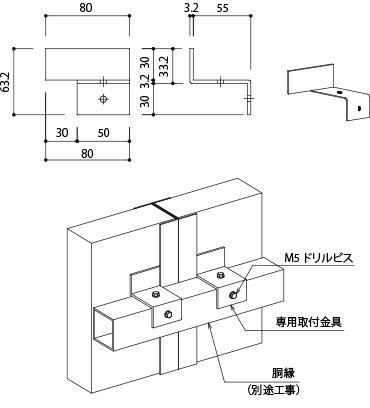

専用取付金具参考図および取り付け手順: e-WOOL（イーウール）防音パネルの取り付けはすべて専用取付金具で胴縁に固定するだけです。
手間がかからず作業も2～3人でスピーディーに作業が可能。特別な機械や技術が必要ないので簡単に取り付けられます。

パネルフレームとパンチングメタルの間に専用金具を差し込み、胴縁の上に設置します。

付属のドリルビス（六角頭M5×19）で胴縁に金具を固定します。

・パネル積み上げ

パネルを2段に積み上げる場合も、下のパネルにパネルを積み重ね、専用金具で固定するだけです。

施工仕様書

施工仕様書
