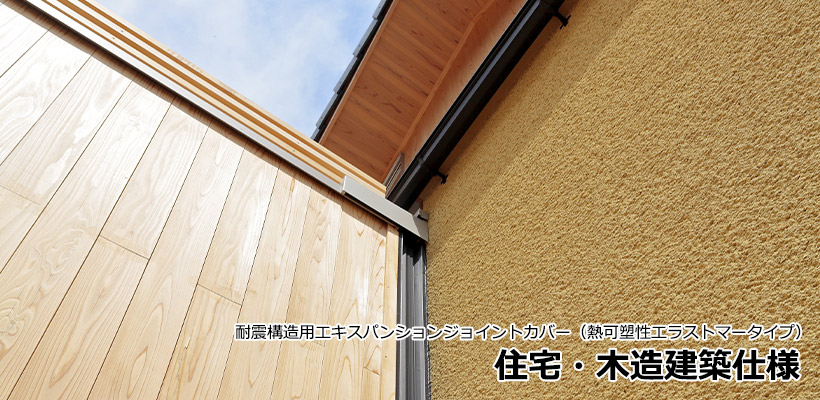

耐震構造用エキスパンションジョイントカバー（熱可塑性エラストマータイプ）住宅・木造建築仕様
建物同士のクリアランスを繋ぐエキスパンションジョイントカバー。
鉄骨造や鉄筋コンクリート造の大型建築物への設置のみならず住宅や木造建築物にも施工可能です。
Exp.J.C. マスターBOOK
より詳細の断面図や納まり図を掲載しています。合わせて参照ください。
特長
木造建築仕様
新築の大型木造建築物は勿論、木造住宅の増築時にも木造下地用ねじで固定することでアーキウェイブEシリーズをご使用いただけます。
豊富なオプション対応
断熱性や耐火性等、住宅・木造建築物において必須といえる性能についても各種オプション部材で対応可能です。
木に馴染むカラーバリエーション
アーキウェイブEシリーズには木目柄に馴染みやすい茶系のバーントアンバーをはじめ、５色をラインアップ。

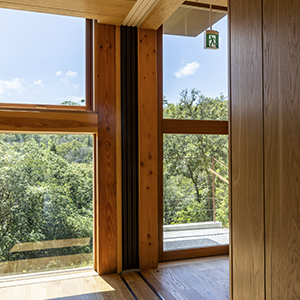

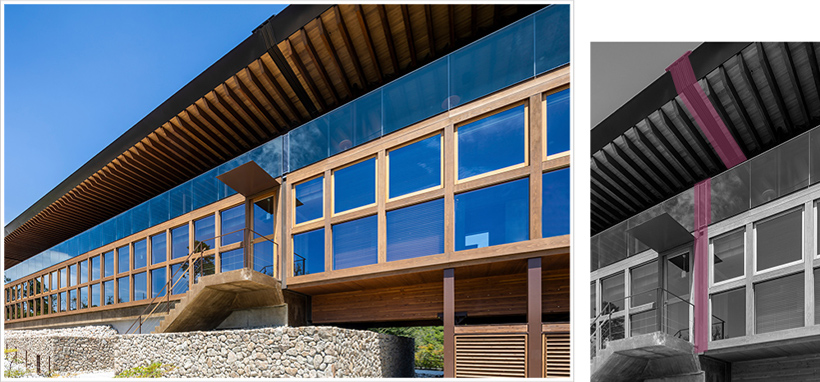

禅坊靖寧 外壁：EU-200（バーントアンバー）
対応可能商品
アーキウェイブ Eシリーズ
熱可塑性エラストマータイプ
（クリアランス100～600mm）

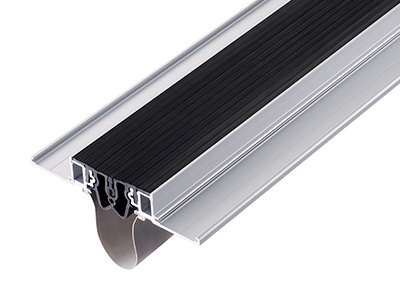

アーキウェイブ Eシリーズ 床タイプ
熱可塑性エラストマータイプ
（クリアランス100/200mm）
カラーバリエーション
アーキウェイブ Eシリーズ
;)

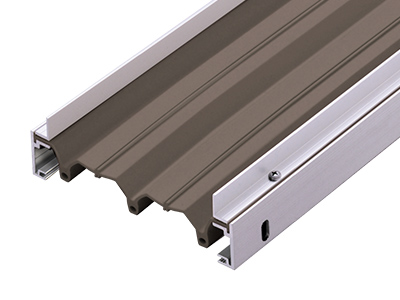

バーントアンバー
;)

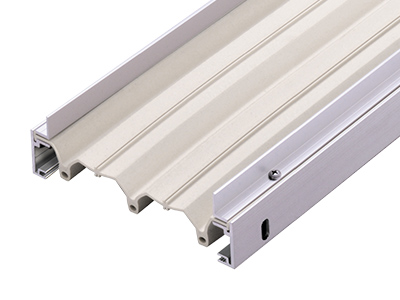

アイボリーホワイト
;)

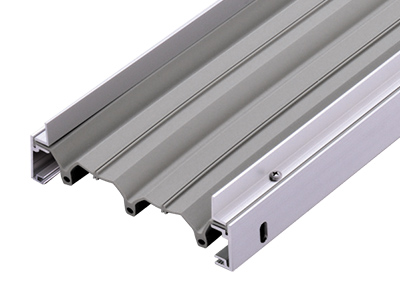

アッシュブロンド
;)

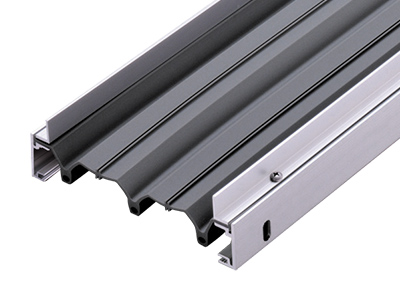

トープグレイ
;)

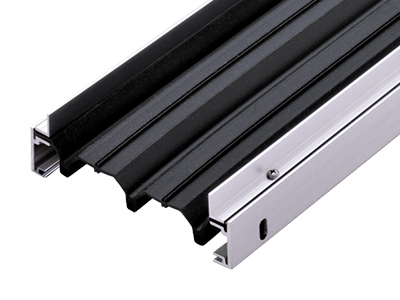

モスブラック
アーキウェイブ Eシリーズ 床タイプ
;)

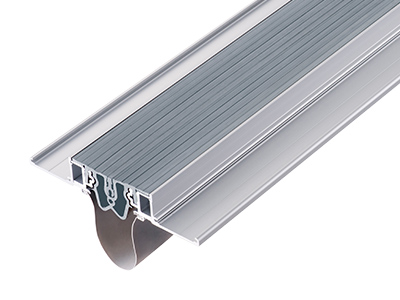

トープグレイ
;)
モスブラック
施工写真・納まり例

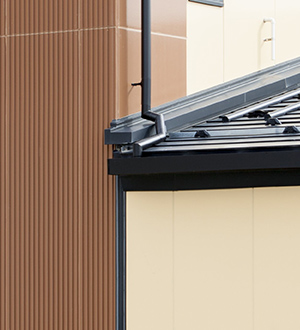

施工例 屋根・外壁
;)

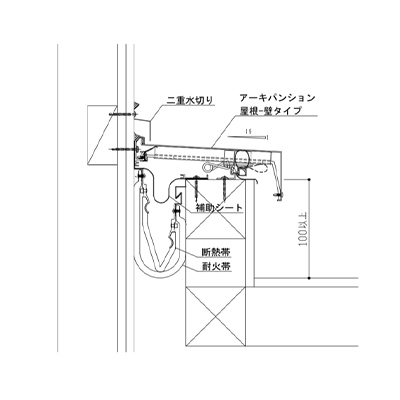

屋根-壁（H〇〇-APW）
;)

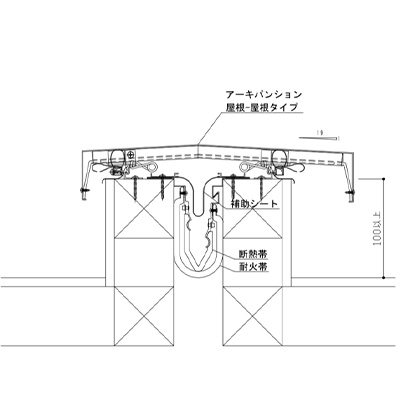

屋根-屋根（H〇〇-APR）
施工例 天井・内壁・床
;)

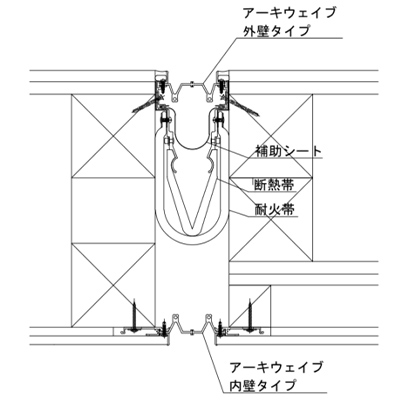

外壁-外壁（EU-100～600）
内壁-内壁（EU-BC100～600）
;)

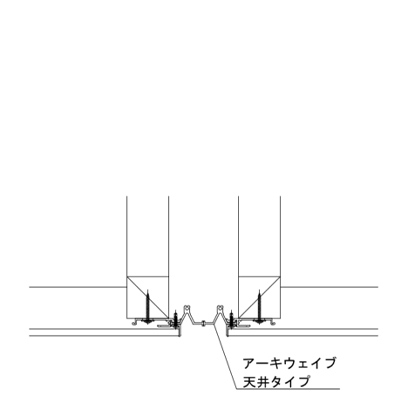

天井-天井（EU-BC100～600）

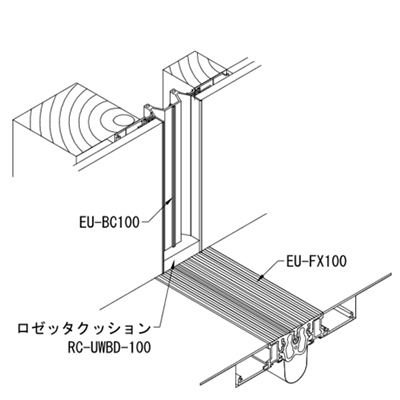

施工例 内壁・床
;)
;)
床-床（EU-FX100・200）
※納まりは、あくまで一例です。詳しくはお問い合わせください。
施工事例

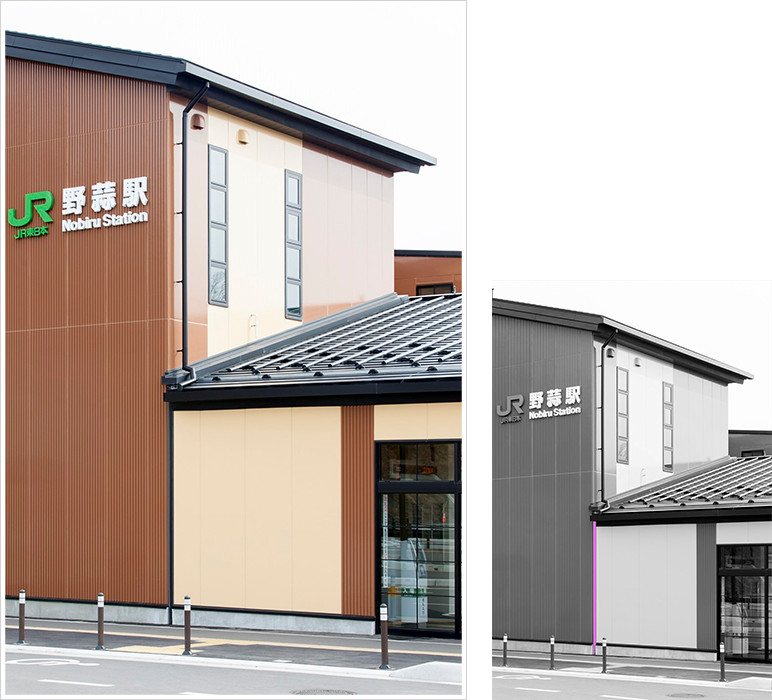

■外壁/東北地方太平洋沖地震に伴う災害復旧（仙石線野蒜駅本屋他）野蒜駅
アーキウェイブ Eシリーズ
EU-100・モスブラック

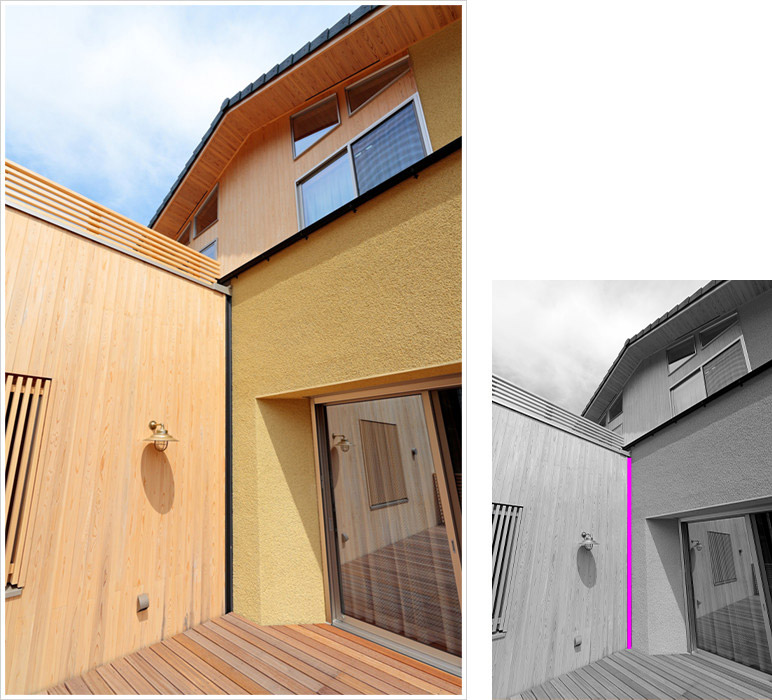

■外壁/Ｆ様邸（個人邸）
アーキウェイブ Eシリーズ
EU-100・モスブラック
オプション

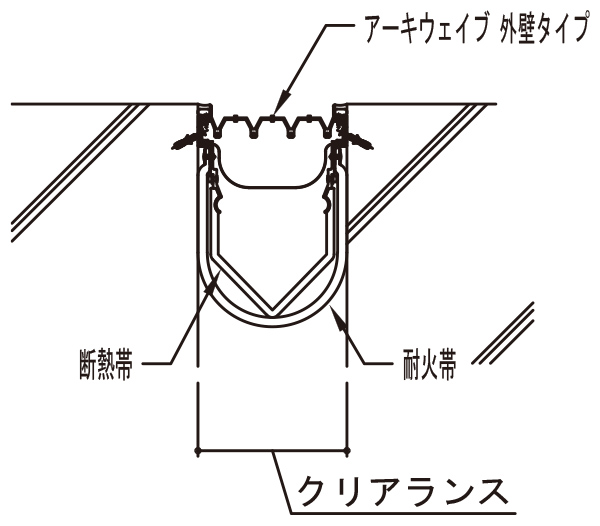

断熱仕様
;)
外壁Exp.J.C.
断熱性能の欠損部となりやすいエキスパンションジョイント。
特殊断熱帯※を用いた断熱仕様は、高い省エネ性が求められる建物にも、十分に断熱性能を発揮します。
※寒冷地域の壁に求められる熱貫流率≦0.35W／m2・K相当の性能
耐火仕様
耐火帯により、火災での二次災害を最小限に抑える耐火仕様。
建築基準法施行令第百七条二号・三号で示される耐火性能へ対応します。
「日本エキスパンションジョイント工業会」の適合証を取得したエキスパンションジョイントカバー専用の耐火帯を使用しています。
遮音仕様
軟質遮音シートで都市騒音や生活音をシャットアウト。静かな室内空間を実現します。
軽量で施工性にすぐれた軟質シートの遮音帯を使用。
全可聴周波数においてすぐれた遮音性を発揮します。
より高い、透過損失量を求められる場合は遮音帯の重ね貼り、遮音帯と耐火帯との組み合わせも可能です。
