耐震構造用エキスパンションジョイントカバー（ハイグレードタイプ）
アーキパンションHシリーズ
対応クリアランス：250mm～600mm
可動量：50％（クリアランス比）
- ※制震構造にもご採用いただけます。
- ※アトラクション施設など常時動いている環境へのご採用はお問い合わせください。
広幅クリアランスに対応するエキスパンションジョイントカバー。
ダブルトーションバネによる高い可動性能を実現しました。
新たに断熱仕様をラインアップし、充実のオプションによる高い対応力が特長です。
取得資格
特許取得
特長

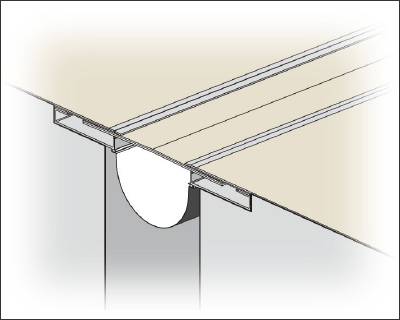

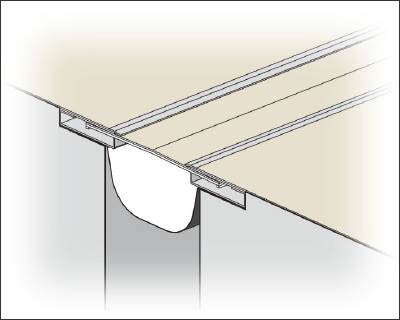

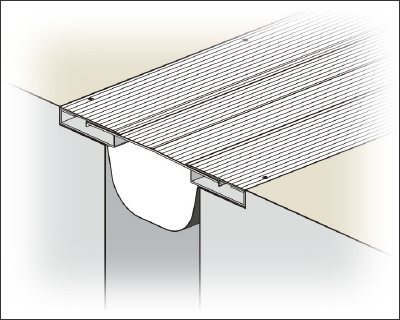

床
建物の種類・使用箇所や用途など、使用環境に応じた多彩なバリエーション。
それぞれに「内部仕様」と「外部仕様」、端部の可動にも配慮したBT（偏芯）タイプがあります。
軽歩行と重歩行について
- 軽歩行：
- 主に人の往来、乳母車の通行程度の箇所（主にマンション、一般ビルなど）
- 重歩行：
- 常に多くの人が往来する箇所（病院、駅ホーム、商業施設など）
重量物が通る箇所（病院、駅舎、工場などのストレッチャー、学校などの給食配膳車、台車などが通る）

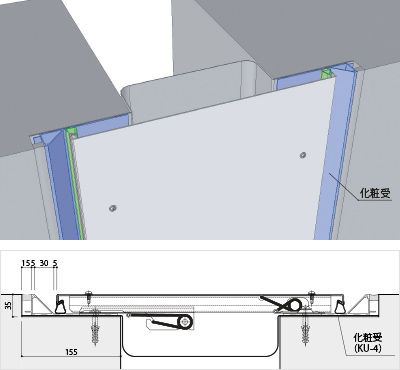

外壁

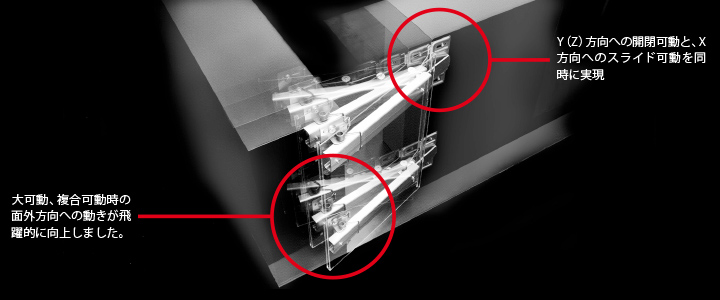

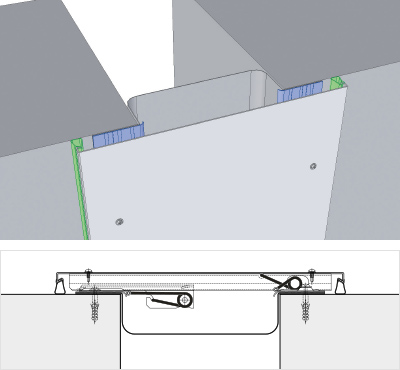

ダブルトーションバネを使用したオリジナル機構
Ｙ(Ｚ)方向への開閉可動とＸ方向へのスライドを同時に実現するダブル構造
実地震波［新潟県中越地震（小千谷）］による振動台可動実験

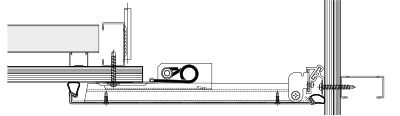

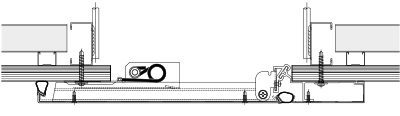

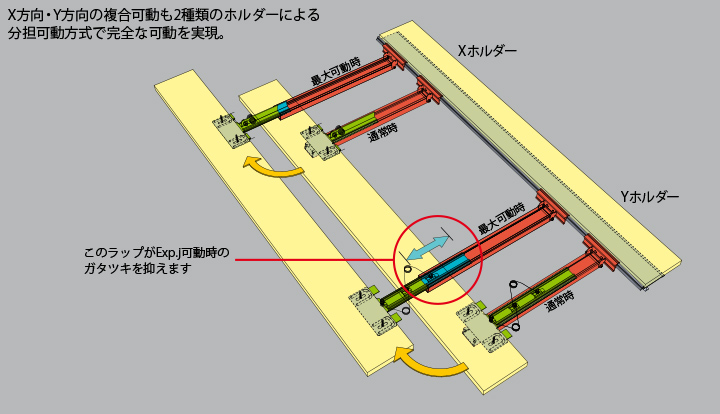

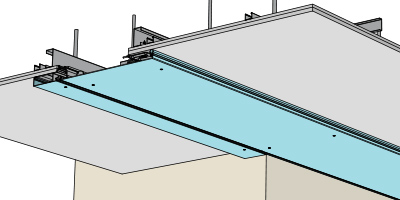

天井
カバー材の2ピース化により可動ジョイントなしでのY方向50％可動を可能にしました。
平タイプ・コーナータイプのカバー材・ホルダー材を共通にすることでスムーズな納まりと可動を実現します。

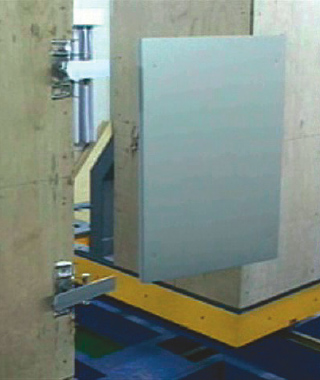

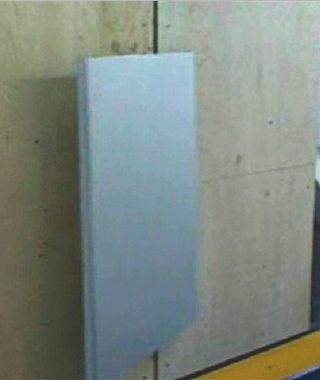

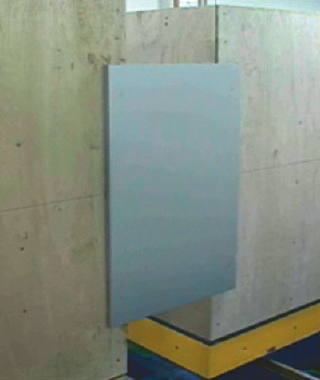

脱落防止対策
外壁、内壁、天井タイプは想定以上の可動時に下地ホルダーシステムが2つに分割されカバー材の脱落を防ぎます。

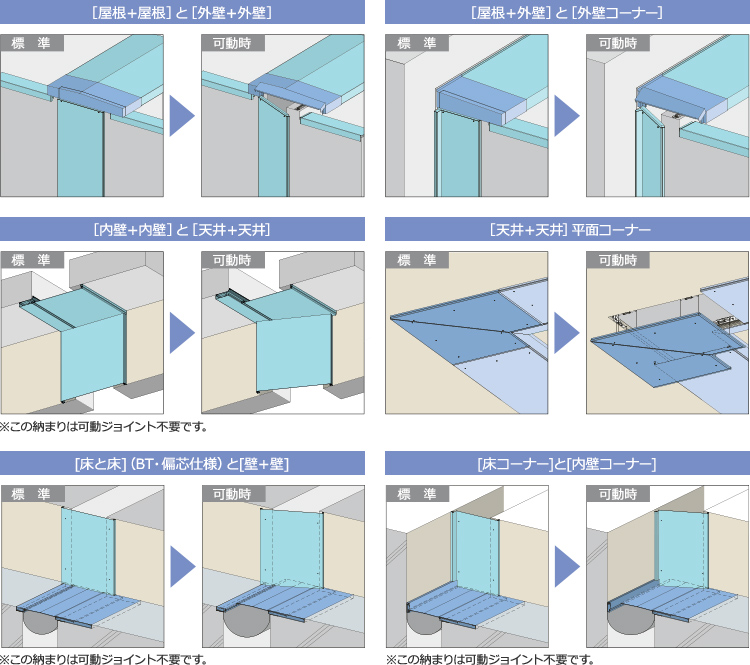

可動ジョイント仕様（オプション）
XY方向への可動率50％を実現する三次元可動ジョイントシステムがさまざまな部位に対応して、変位への追従性をさらにアップさせます。

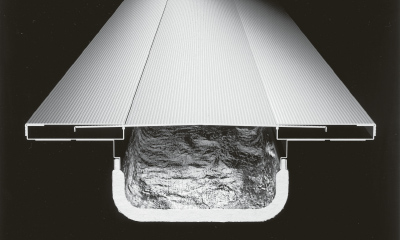

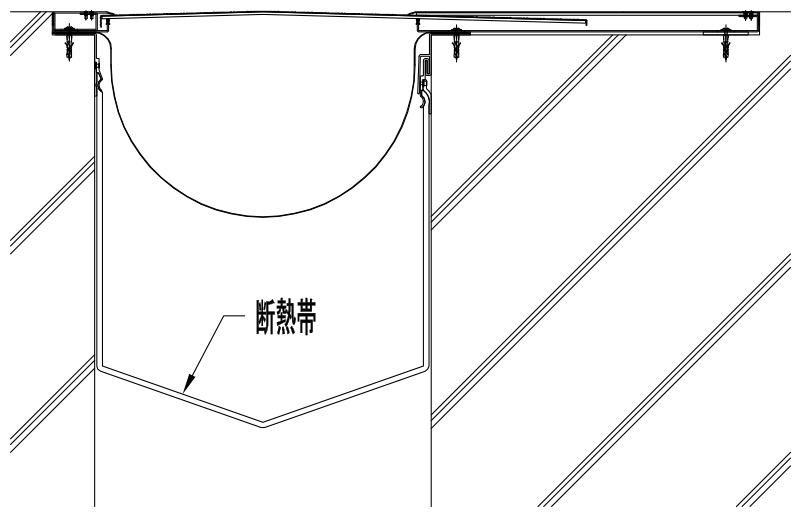

断熱仕様（オプション）

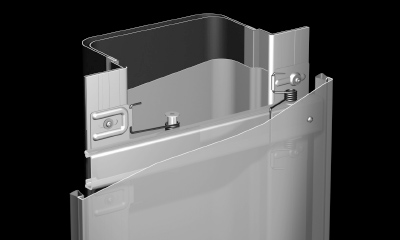

耐火仕様（オプション）

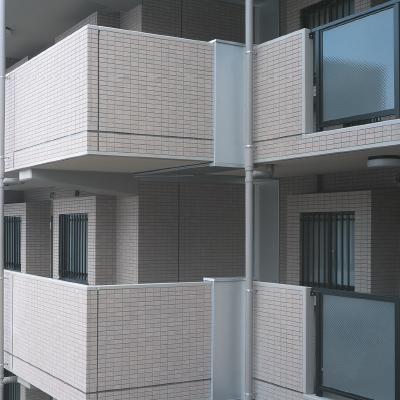

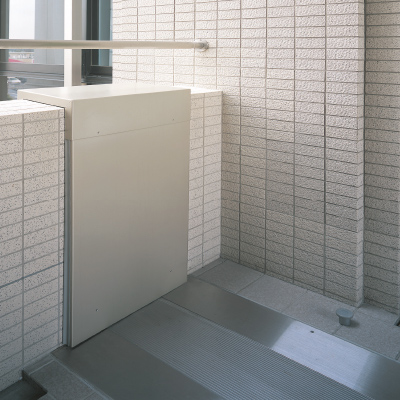

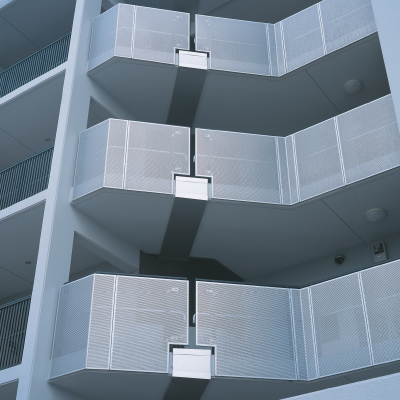

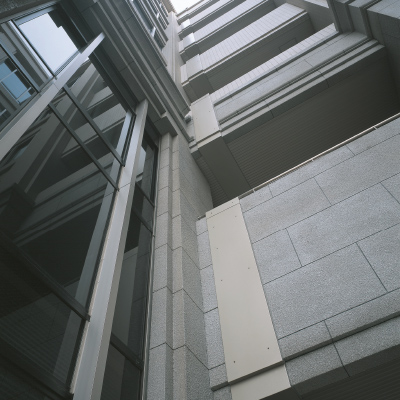

施工事例
納まり

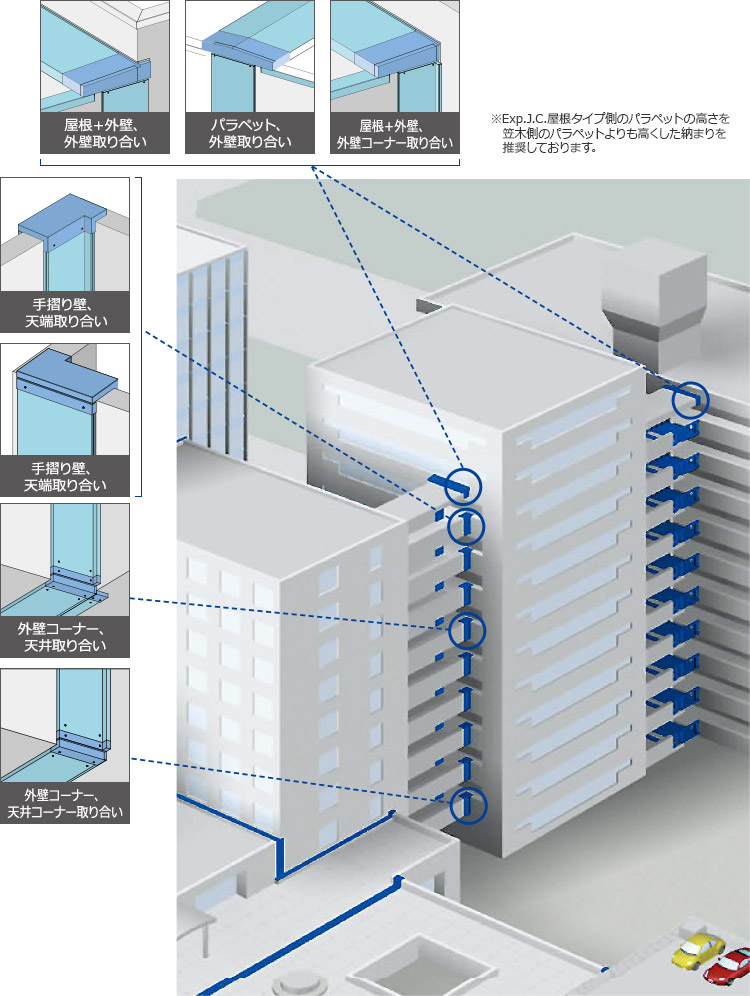

外部参考納まり例
内部参考納まり例

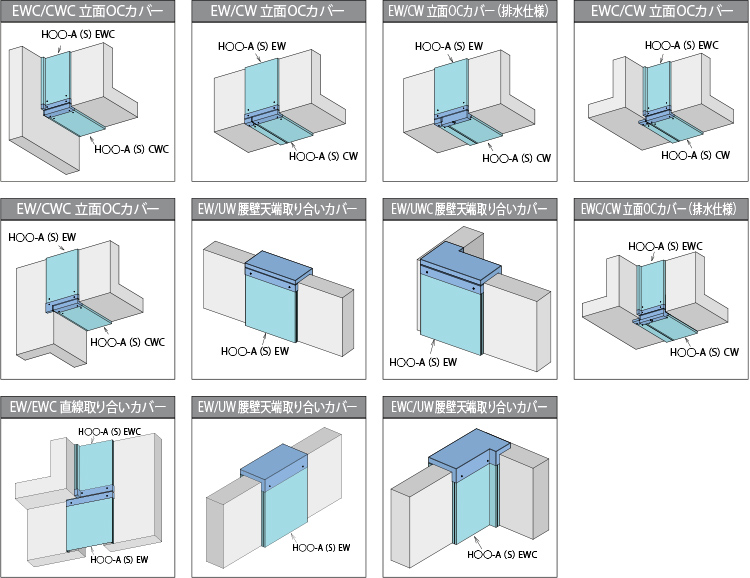

取合いコーナー用カバー材（受注品）
複雑になりがちな取合い部も、コーナー用カバーで美しく仕上げることができます。
規格・価格
備考
