屋内外の騒音対策に
騒音で近隣に迷惑をかけないよう、防音を考えているのですが…
ABC商会が解決！
振動・騒音を低減し、あらゆる場所で高レベルな防音を実現します。
屋外
-
防音壁
-
防音ルーバー
屋内
-
防音材
-
防音ドア
1

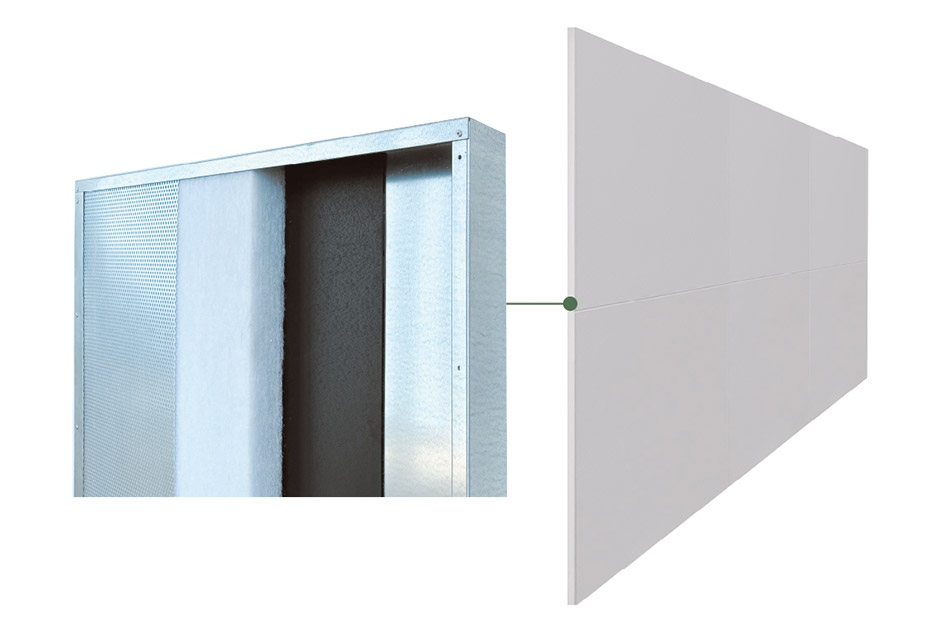

高性能防音壁
e-WOOL（イーウール） 防音パネルシリーズ
吸音
遮音
防振
屋外

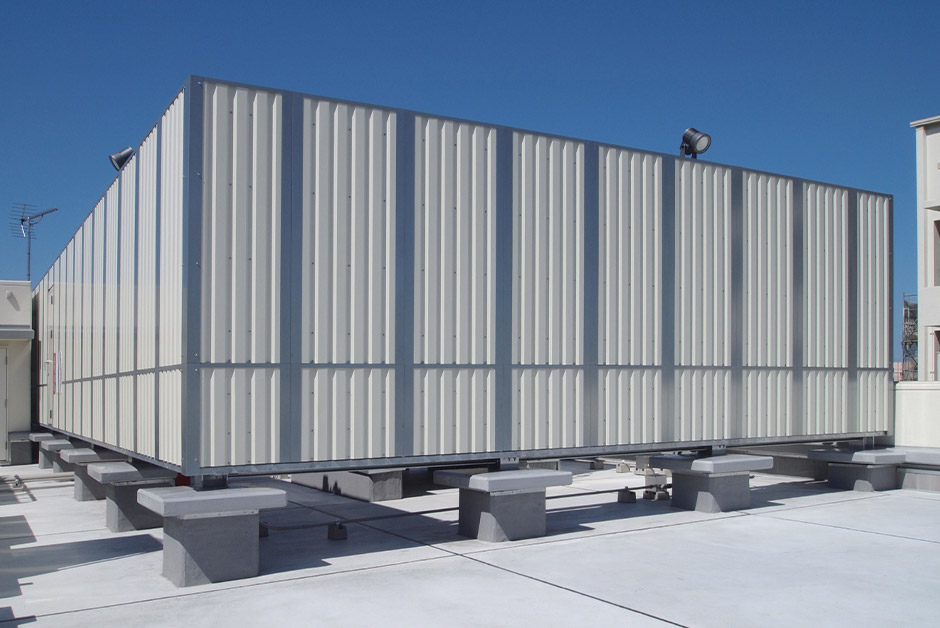

空調設備や発電機などの騒音対策に有効な防音パネル
吸音＋遮音に防振を加えた高性能防音壁です。ゴムと金属の複合防音下地材「e・ライン」により、音の振動を遮断、ポリエステル繊維の多孔質構造の吸音材「e-WOOL（イーウール）」が音の伝わるエネルギーを吸収し、音漏れを防ぎます。取り付けも簡単でスピーディー。
各種設備の防音改修に最適です。減音量に応じた3タイプをご用意。角波折板は10色からお選びいただけます。
e-WOOL防音パネルシリーズだと最短1日で施工可能
-
事前に下地鉄骨（角パイプ・H鋼等）の別途工事
-
完成
※下地・胴縁別途。パネルの取付のみ。条件・設置方法により異なります。
目的にあわせて選べるシリーズ
吸音・遮音・防振を備えた高性能防音壁です。ゴムと金属の複合防音下地材「e•ライン」が振動を抑え、ポリエステル繊維の多孔質構造の吸音材「e-WOOL」が音漏れを防止。

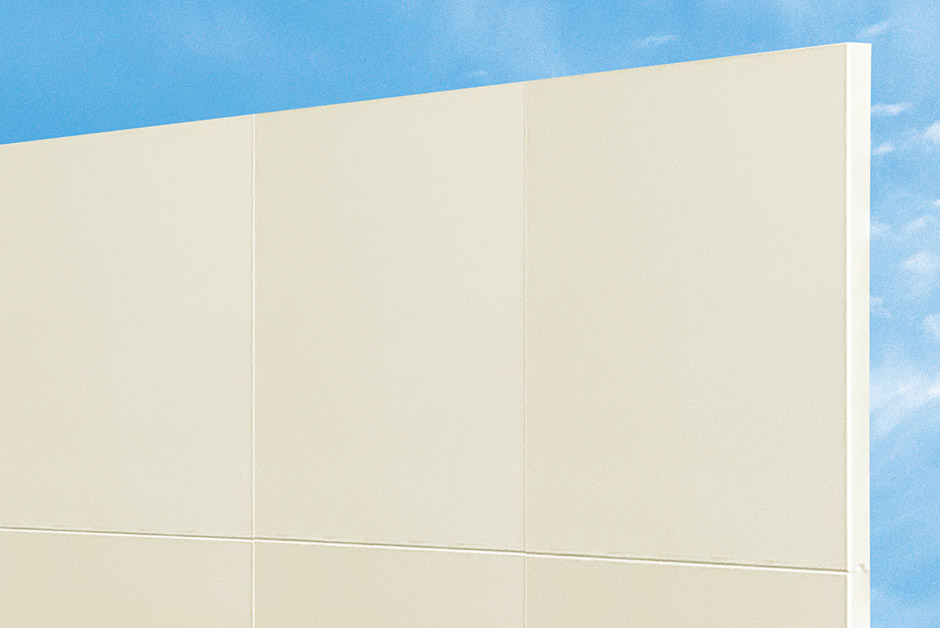

フッ素樹脂焼付塗装の標準仕様。D-35相当の遮音性能。H鋼支柱への落とし込み工法に対応し、オプションでデザインカスタマイズも可能。

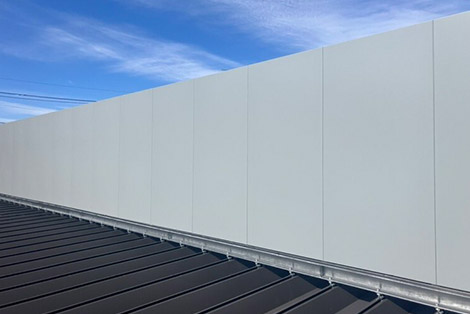

最短2週間の短納期ながら、シリーズ最高クラスの遮音性能。フッ素樹脂フィルムラミネート鋼板を採用し、インフラ施設におすすめ。
OPTION
現場になじむ防音パネル
-

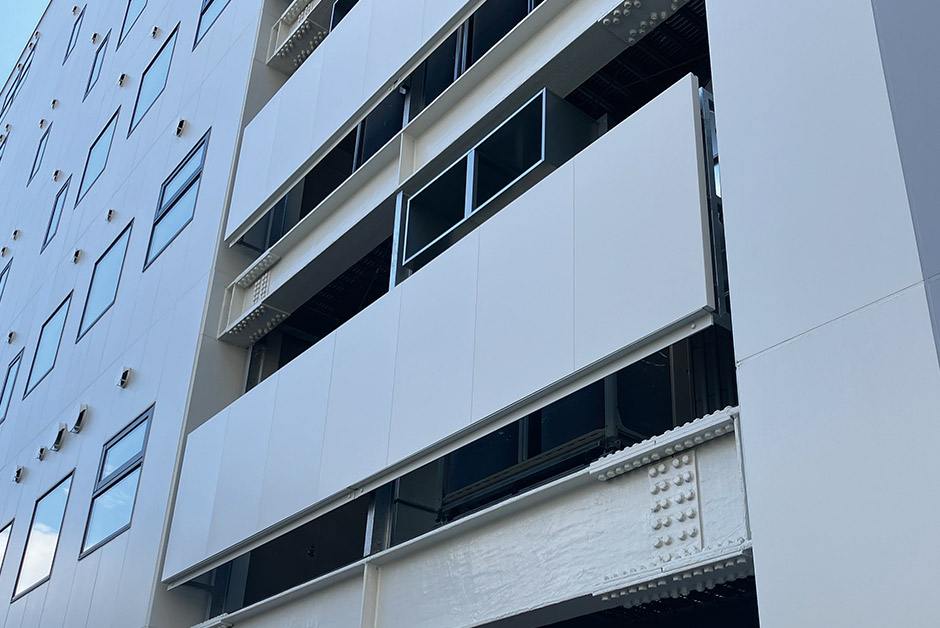

周囲に調和する特注色
創成クロス 防音パネルFS
-

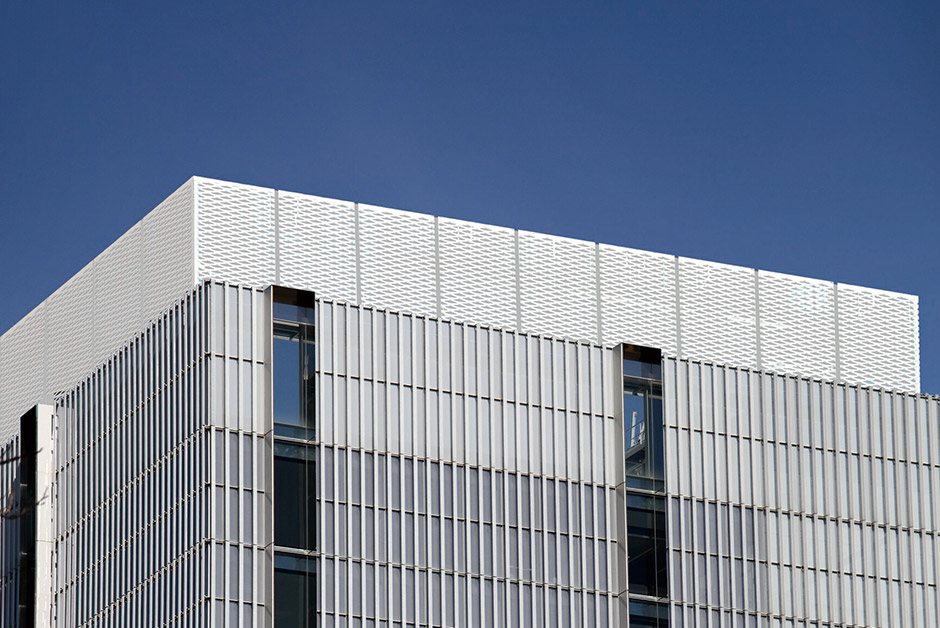

パンチングパネル/エキスパンドパネル
写真はイメージです
-

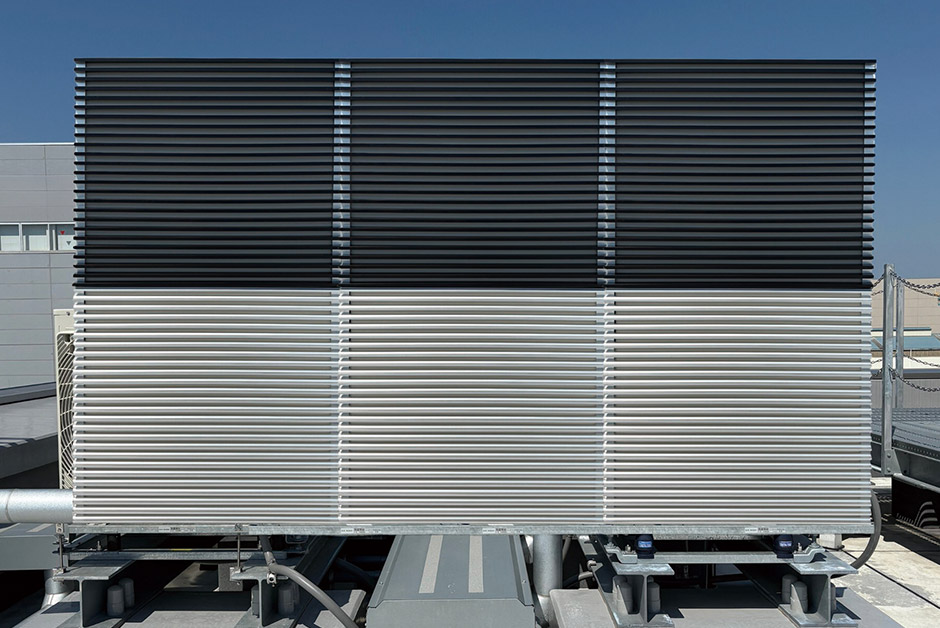

ルーバー仕様またはルーバーデザイン
写真はイメージです
-

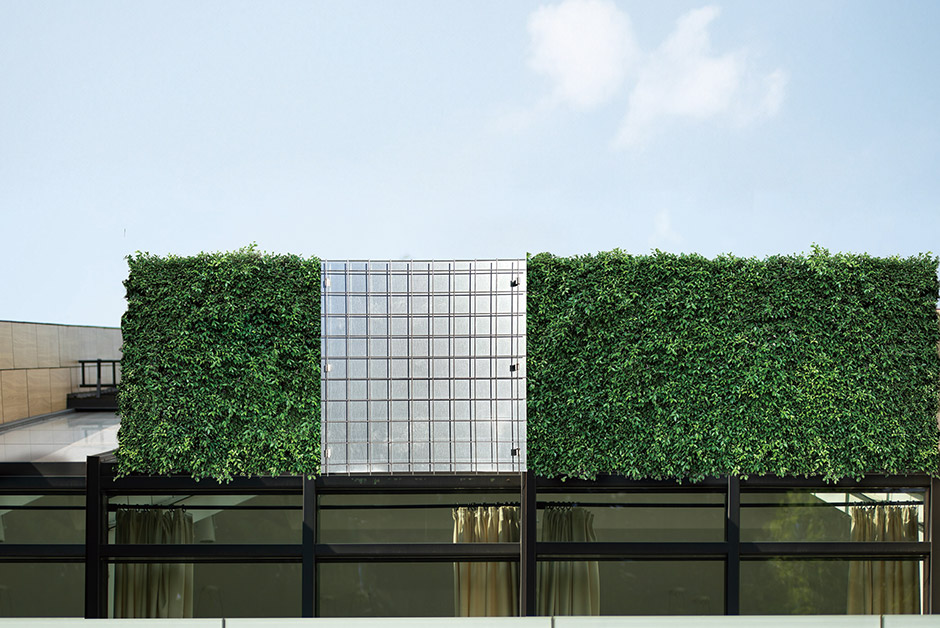

植栽仕様パネルによる壁面緑化
写真はイメージです
騒音シミュレーション
施工の前に、設置条件や目標減音量に合わせた防音効果のシミュレーションを行なうことができます。
専門スタッフがご相談に応じますので、防音パネル設置後の目安として、お気軽にお問合せください。
●騒音シミュレーションを無料で承っております。お気軽にお問い合わせください。
【騒音シミュレーション例】
【遮音性能データ】
※表をスワイプして閲覧ください
| タイプ | D-15 | D-20 | D-30 |
|---|---|---|---|
| 中心周波数（Hz） | 透過損失（dB） | ||
| 125 | 6 | 14.7 | 15.7 |
| 250 | 11.5 | 24.8 | 32.2 |
| 500 | 13.4 | 26.4 | 34.2 |
| 1,000 | 18.2 | 28.2 | 41.6 |
| 2,000 | 19.8 | 26.2 | 43.9 |
| 4,000 | 21.8 | 25.5 | 44.5 |
| 8,000 | 21.2 | 26.9 | 43.5 |
※上記遮音性能は屋根のある実験棟での数値であり、屋外にて設置した場合には、現場の状況や周辺環境によって必ずしも上記の性能が保証されるものではございませんのでご了承ください。
2
防音ルーバー
オトプルーフ
吸音
通気
意匠性
屋外

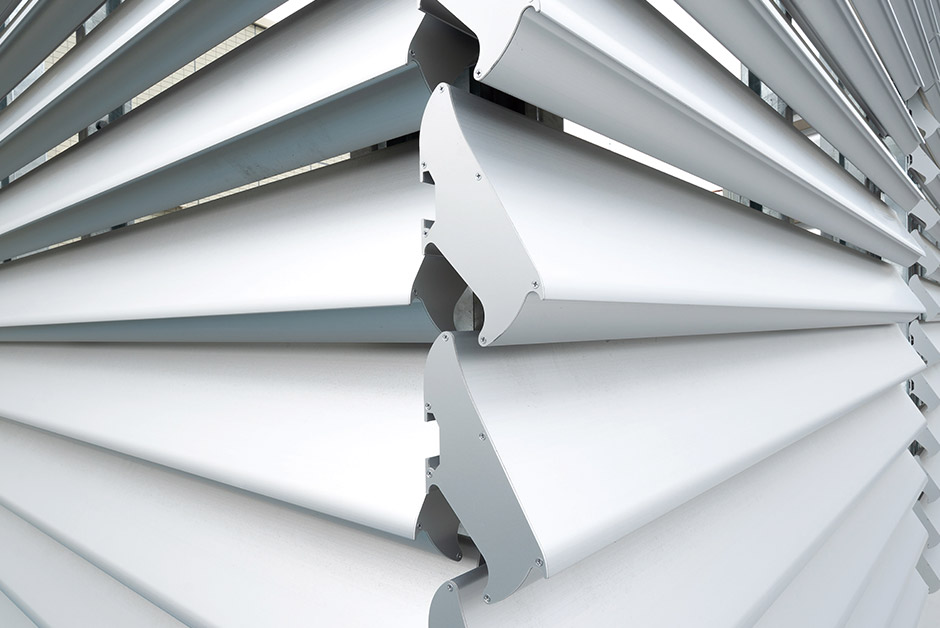

騒音対策はもちろん、美装性にもすぐれた防音目隠しルーバー
屋上やバルコニーの空調設備に適した騒音対策目隠しルーバーです。ルーバー内部に組み込まれた吸音材が音を吸収し騒音の流出を低減します。また、ルーバータイプなので、通気性にすぐれ設備機器の換気を妨げません。ビルの意匠を損なわない美しいフォルムも魅力です。
【オトプルーフの構造】
-
※音響透過損失とは、音の通しにくさ、防音性能を表します。数値が大きいほど高い防音性能を有しています。
-
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
3
防音システム
e-WOOL（イーウール） 防音システム
吸音
遮音
防振
屋内
音楽スタジオやカラオケルームの音漏れを大幅に低減
床・壁・天井のすべてに施工が可能な防音下地システムです。音がうるさく聞こえる原因である振動（響き）を最大限に抑えることで、高レベルの防音を実現しました。
e・wool防音ドアと組み合わせることで、ハイレベルの防音室を実現します。
構成部材であるe・ラインは、躯体と仕上げの間に空気層を作り、音の振動を大幅にカットすることができます。また、ビスを2段階に分けて打つ特殊工法で音の伝わりをシャットアウトします。
●遮音性能の新基準Δ（デルタ）L等級について
床衝撃音低減性能のJIS規格が改正され、新基準値「Δ（デルタ）L等級」へと表示が変わりました。床衝撃音低減性能を表す方法として、これまで、LL-45等の「推定L等級」が使われてきましたが、実際の建物の床衝撃遮音性能は、床スラブの厚さや床材の性能、居室の大きさなどのさまざまな要因によって変化するため、床材の性能と空間性能に差が生じる可能性がありました。「Δ（デルタ）L等級」は、試験方法および条件を統一し、より実際の建物の施工条件に近づけるため、床の壁際の納まりを再現。製品の相互比較が容易にできるようになりました。
※従来の「推定L等級」も一般的に浸透した指標であることと、空間性能と同様の表示で解りやすいため、商品選定の目安として引き続き掲載しています。
【ΔL等級の床材カテゴリー】
※表をスワイプして閲覧ください
| カテゴリーⅠ | カテゴリーⅡ |
|---|---|
|
直貼り防音フローリング |
発泡プラスチック系下地床 |
- ※カテゴリーの異なる床材の相互比較はできません。
- ※等級が同じでも実際の現場で同じ性能になるとは限りません。
【ΔL等級の等級表示［カテゴリーⅡ］】
※表をスワイプして閲覧ください
| 表記する等級 | 軽量床衝撃音レベル低減量の下限値 | ||||
|---|---|---|---|---|---|
| 125Hz帯域 | 250Hz帯域 | 500Hz帯域 | 1kHz帯域 | 2kHz帯域 | |
| ΔLL-5 | 15dB | 24dB | 30dB | 34dB | 36dB |
| ΔLL-4 | 10dB | 19dB | 25dB | 29dB | 31dB |
| ΔLL-3 | 5dB | 14dB | 20dB | 24dB | 26dB |
| ΔLL-2 | 0dB | 9dB | 15dB | 19dB | 21dB |
| ΔLL-1 | -5dB | 4dB | 10dB | 14dB | 16dB |
ΔLL等級は、JIS A 1440-1に基づき標準軽量衝撃源（タッピングマシン）を用いて測定された床材の軽量床衝撃音低減性能の等級表記。
※表をスワイプして閲覧ください
| 表記する等級 | 重量床衝撃音レベル低減量の下限値 | |||
|---|---|---|---|---|
| 63Hz帯域 | 125Hz帯域 | 250Hz帯域 | 500Hz帯域 | |
| ΔLH-4 | 5dB | -5dB | -8dB | -8dB |
| ΔLH-3 | 0dB | -5dB | -8dB | -8dB |
| ΔLH-2 | -5dB | -10dB | -10dB | -10dB |
| ΔLH-1 | -10dB | -10dB | -10dB | -10dB |
ΔLH等級は、JIS A 1440-2に基づき衝撃力特性（1）の標準重量衝撃源（タイヤ衝撃源）を用いて測定された床材の重量床衝撃音低減性能の等級表記。
※ΔL等級の試験結果と実際の建物における床衝撃音レベルの低減量は必ずしも一致しませんのでご注意ください。
4
金属性防音ドア
e-WOOL（イーウール） 防音ドア エスプルード
遮音
防振
屋内
高い防音効果をもち、自由なデザインを選択可能なスチール製防音ドア
すぐれた防音性をもつスチール製の防音ドアです。用途に併せて遮音性能が選べる3タイプの商品を用意しています。いずれも、サイズ変更はもちろん、イメージに合わせて自由なデザインが選べます。
【製品別遮音性能データ】
※記載のデータは弊社試験所における実験値であり、現場の環境（壁構造や間取り等）により性能値は異なります。
ラインアップ
目的、条件に合わせた最適なプランを、無料でお見積いたします。
建物の改修のことなら実績が豊富なABC商会までお気軽にご相談ください。
