エスプルード シリーズ

高い防音効果をもち、自由なデザインを選択可能なスチール製防音ドア

スタンダードタイプの「エスプルード」、防音ドアながら押し棒ハンドルの採用でスムーズなドア開閉機能を実現した「エスプルードⅡ」、親子扉・両開きの「エスプルードW」をラインアップ。

特長

選べる減音グレード

防音室の仕様目的に合わせた遮音グレードの選択が可能です。スタンダードタイプの「エスプルード」は3タイプ、防音ドアながらスムーズなドア開閉機能を実現した「エスプルードⅡ」は1タイプ、親子扉・両開きの「エスプルードW」は2タイプをラインアップしています。

音漏れをシャットアウト

ドア本体はスチール製のため、低音域の遮音にもすぐれた効果が得られます。

ダブルパッキン

二重パッキンを採用し、しっかり密閉。わずかな隙間からの音漏れもシャットアウトします。

対象商品

エスプルード
エスプルードW

※「Dr-35」「T-3」はシングルパッキン

ダブルパッキン

マグネットパッキン

マグネット式で高い密閉性を確保。
わずかな隙間からの音漏れもシャットアウトします。

対象商品

エスプルードⅡ

マグネットパッキン

ローラー締りハンドル

ハンドルの締め込みにより、通常のドアノブとは比較にならない防音性を実現。扉と枠をしっかり密閉します。

<掘り込みタイプ>

対象商品

エスプルード

ローラー締りハンドル(掘込タイプ)

<面付けタイプ>

対象商品

エスプルードW

ローラー締りハンドル(面付けタイプ)

開閉がスムーズで便利

押し棒ハンドルの採用で、開閉操作が簡単にできます。住宅や人の出入りが多い場所に適しています。

対象商品

エスプルードⅡ

開閉がスムーズで便利

塗装・サイズ・部材を自由に選択

ドアはグレーの錆止め塗装仕上げで出荷するため、現場にて塗装や化粧シート貼りが可能。また、ドアサイズの変更はもちろん、オプション窓のデザインオーダーなど自由に選択できるので、イメージ通りのデザインを実現。

オプション充実

窓や鍵の選択、バリアフリーへの対応など、さまざまなご希望に合わせてカスタマイズできます。

木造住宅にも設置が可能

さまざまな建物の構造や条件に対応します。
ドア枠の固定も溶接止め、ビス止めから選択可能です。

約2週間で製作可能

約2週間で製作可能なので急な防音工事にも対応可能です。

※工場の稼働状況、付属品の在庫状況、発注数量等により納期は変動する場合がございます。また、遠隔地へ発送の際は別途お問合せください。

ラインアップ

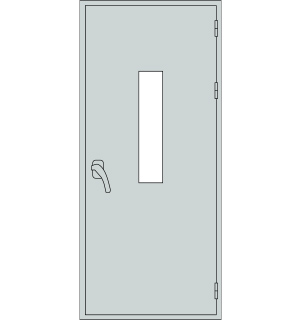

エスプルード

エスプルード

遮音グレードが選べるスタンダードタイプ

遮音性能(500Hz時)

エスプルードDr-35 約35dB減音
エスプルードDr-40 約40dB減音
エスプルードDr-45 約45dB減音

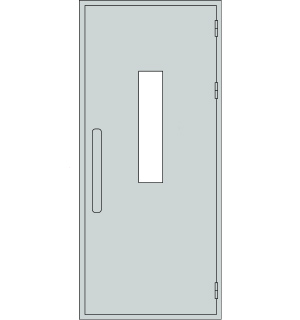

エスプルードⅡ

エスプルードⅡ

押し棒ハンドルの採用で操作性と遮音性を兼ね備えた防音ドア

遮音性能(500Hz時)

T-3 約35dB減音

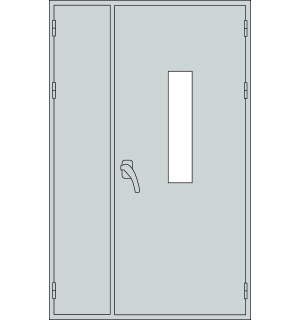

エスプルードW

エスプルードW

スタジオ、ホール、音楽室など大型機材の搬入にも対応

遮音性能(500Hz時)

T-3 約35dB減音
T-4 約40dB減音

性能データ

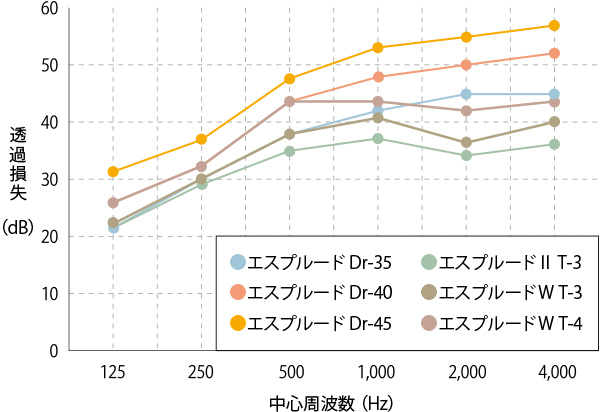

エスプルード Dr-45タイプの遮音性能(500Hz時)

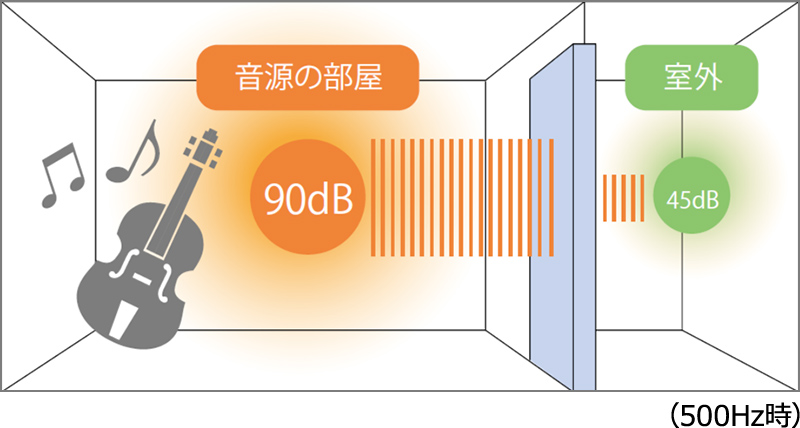

Dr-45=音の大きさを45dB小さくできる性能を示します。
音源の部屋が90dBの場合、室外では45dBとなります。

エスプルード Dr-45タイプの遮音性能(500Hz時)
  • ※本データは弊社試験所における実験値であり、現場の環境( 壁構造や間取り等)により性能値は異なります。
性能データ
タイプ エスプルード
Dr-35
エスプルード
Dr-40
エスプルード
Dr-45
エスプルードⅡ
T-3
エスプルードW
T-3
エスプルードW
T-4

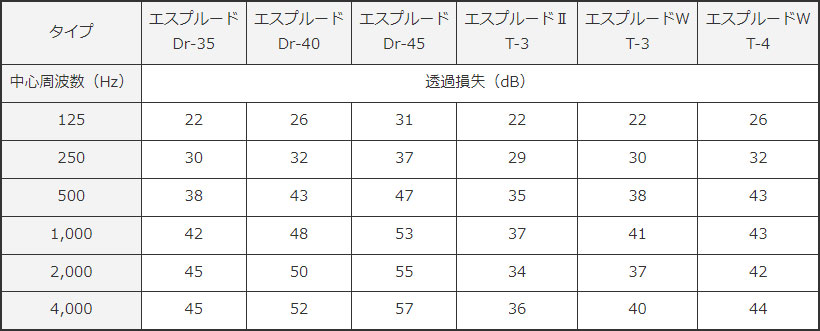

中心周波数(Hz) 透過損失(dB)
125 22 26 31 22 22 26
250 30 32 37 29 30 32
500 38 43 47 35 38 43
1,000 42 48 53 37 41 43
2,000 45 50 55 34 37 42
4,000 45 52 57 36 40 44

施工事例

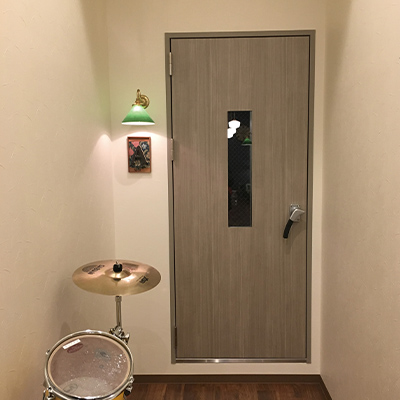

エスプルード 施工事例

東急ハーヴェストクラブ軽井沢&VIALA
Dr-45

エスプルード 施工事例

パピーミュージックスクール ポートウォークみなと教室
Dr-40

主な適用場所

オーディオルーム、音楽スタジオ、会議室、カラオケ店舗、工場など

規格

エスプルード

Dr-35

枠外寸法(片開き)

W900×H2,067×D146mm

扉寸法(片開き)

W830×H2,000×D53.2mm

重量

枠30kg/扉70kg

標準装備品

ドア内仕様

e-WOOL

パッキン

シングルパッキン

取手

ローラー絞りハンドル

丁番

旗丁番

Dr-40

枠外寸法(片開き)

W900×H2,067×D146mm

扉寸法(片開き)

W830×H2,000×D53.2mm

重量

枠35kg/扉73kg

標準装備品

ドア内仕様

e-WOOL

パッキン

ダブルパッキン

取手

ローラー絞りハンドル

丁番

旗丁番

Dr-45

枠外寸法(片開き)

W900×H2,067×D146mm

扉寸法(片開き)

W830×H2,000×D58.8mm

重量

枠35kg/扉110kg

標準装備品

ドア内仕様

ロックウール/e・マット

パッキン

ダブルパッキン

取手

ローラー絞りハンドル

丁番

旗丁番

エスプルードⅡ

T-3

枠外寸法(片開き)

W900×H2,067×D146mm

扉寸法(片開き)

W830×H2,000×D53.2mm

重量

枠30kg/扉70kg

標準装備品

ドア内仕様

e-WOOL

パッキン

マグネットパッキン

取手

押し棒ハンドル

丁番

旗丁番

その他

ドアクローザー

エスプルードW

T-3

枠外寸法(両開き)

W1,800×H2,067×D146mm

扉寸法(両開き)

W862×H2,000×D53.2mm

重量

枠50kg/扉145kg

標準装備品

ドア内仕様

e-WOOL

パッキン

シングルパッキン

取手

ローラー絞りハンドル

丁番

旗丁番

その他

フランス落とし

T-4

枠外寸法(両開き)

W1,800×H2,067×D146mm

扉寸法(両開き)

W862×H2,000×D53.2mm

重量

枠60kg/扉150kg

標準装備品

ドア内仕様

e-WOOL

パッキン

ダブルパッキン

取手

ローラー絞りハンドル

丁番

旗丁番

その他

フランス落とし

オプション部材

ドア

エスプルード・エスプルードW

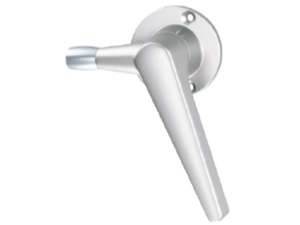

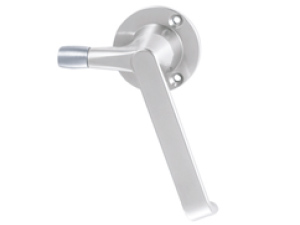

ハンドルA

ハンドルA

ハンドルB

ハンドルB

エスプルードⅡ

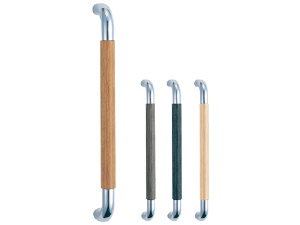

ハンドルC(木目調)

ハンドルC(木目調)

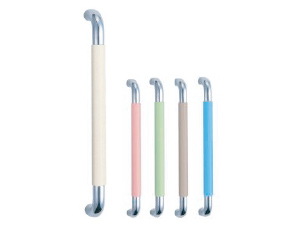

ハンドルD

ハンドルD

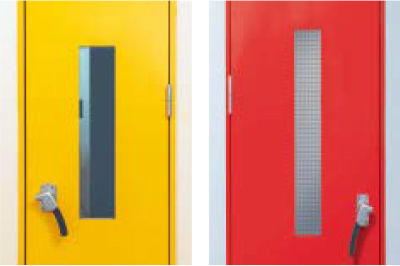

ペアガラスのFIX窓はもちろん、特殊形状窓も取り付けることができます。

※窓の開口寸法によって防音性能が変わります。

窓

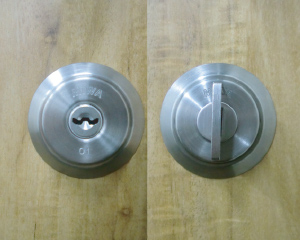

本締錠(シリンダー・サムターン)

本締錠
(シリンダー・サムターン)

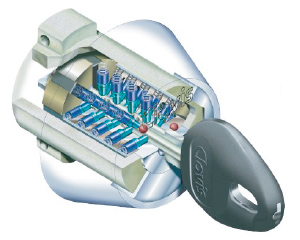

ディンプルキー(防犯性の高い鍵)

※写真はイメージです。

ディンプルキー
(防犯性の高い鍵)
サムターンシリンダー

バリアフリー

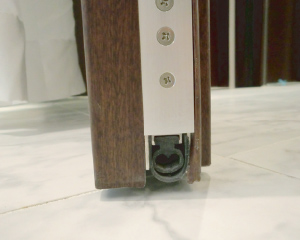

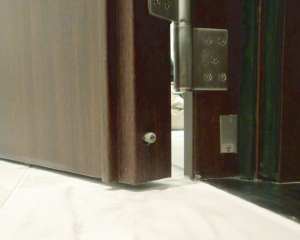

ボトムエアータイトシステム
ボトムエアータイトシステム

ボトムエアータイトシステム

扉が閉まるとエアータイトゴムが下枠にフィットし隙間を塞ぎます。

※Dr-45 はバリアフリー化不可。

ピボットヒンジ・丁番

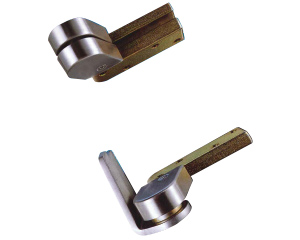

ピボットヒンジ

ピボットヒンジ

通常の丁番と違いスマートに見えます。

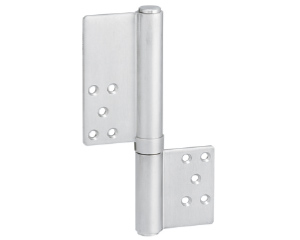

対震丁番

対震丁番

大きな地震の際、建物やドアの形状が変形した場合でも小さな力でドアを開けることができます。

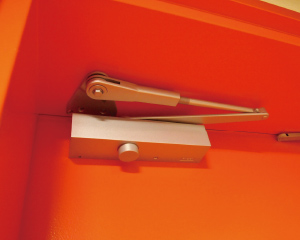

ドアクローザー

ドアクローザー

色:シルバー
ストップ付ドアにより重量用も対応可

※エスプルード、Wはオプション対応
エスプルードⅡは標準対応

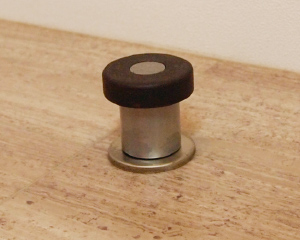

戸当り

戸当り

基本サイズ:ø45×46mm
設置場所により、他形状あり

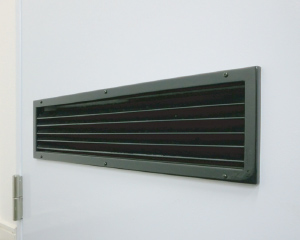

消音換気口

消音換気口

消音しながら空気を通します。
自然換気口として利用できます。

※エスプルードⅡのみ対応

ご注文に際して

  • ●表面は鋼板、無塗装・錆止め仕上げでの出荷となります。(合成樹脂塗装による上塗り、化粧シート等で仕上げをしてください)

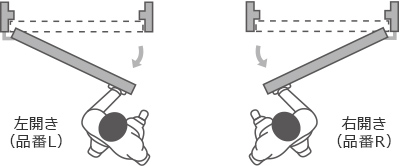

  • ●扉本体の開きをお選びください。扉を手前に開く状態で丁番が右にあるものが右開き(品番R)、左にあるものが左開き(品番L)です。
  • ●枠固定方法は溶接止め、ビス止めからお選びいただけます。ビス止めの際は、穴開け加工いたします。
  • ●本ドアでは遮音向け性能上、アンダーカットがとれません。そのため、24時間換気の通気経路にはなりません。部屋単位で換気を確保してください。
ご注文に際して

備考

防音ドアは施工の良否によって本来の遮音性能が十分発揮されないケースがあります。遮音性能を十分発揮させるため、以下の点に注意し、正しく安全に取り付けてください。

  • ●防音ドアは性能確保のため、重量が大変重くなっています。運搬・搬入・取り付けの際は最低2名以上で行なってください。
  • ●設置箇所の下地躯体は十分な強度を確保してください。開口部(特に下枠)はゆがみ、沈みの出ないよう注意してください。
  • ●枠の水平、垂直など建付を確認してから取り付けてください。遮音性能の低下や開閉の不具合の原因となります。
