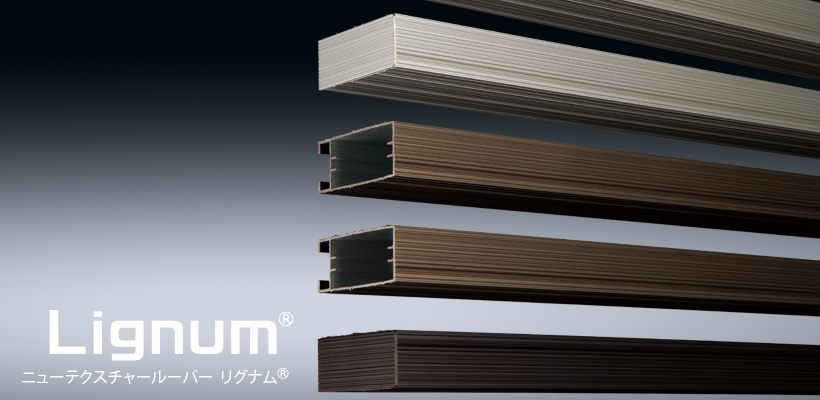

天然木周波数を再現したニューテクスチャー

アルミ押出成形技術の限界から導き出したこだわりの表面テクスチャーをもつルーバー。
アルミ目隠しルーバーの表現に新しいカテゴリーを提案。

特長
施工事例
BIMデータお問い合わせ
カラー
納まり
オプション
安全対策
規格・価格
備考

特長

ニューテクスチャーとして天然木周波数を再現（特許取得）

押出成形時にルーバー表面に独自の形状を施した新しい仕上げのルーバーです。
リブの強弱や不均一性は、天然木表面の様相を周波数化し独自の形状に置換しています。
天然木が潜在的に持つゆらぎ感を内包した表層となっています。

小口面まで連続した一体感

小口面もまったく同じテクスチャーと素材を適応し、ルーバー本体と小口が一体化した意匠を表現します。ビスのない美しい無垢感を感じられる仕様です。(特許申請中)

眩しさを低減

リグナムと一般ルーバー（ブリンカース）の太陽光反射状態比較動画です。
目隠しルーバーは太陽の日射角度などの影響により眩しさを感じることがあります。
リグナムは、ルーバー表面の凹凸が太陽光を拡散・乱反射させるため、眩しさを低減する効果があります。
人工光での実験の結果では、照度がシルバー色で25％ダウン。ステンカラー色では45％もダウンしました。

太陽光反射状態比較動画

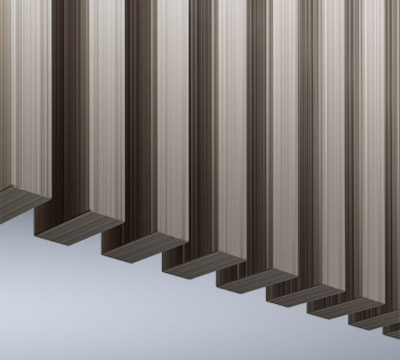

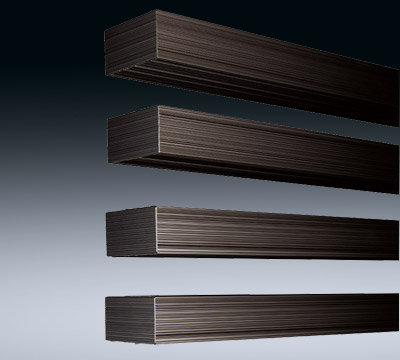

イメージ写真

横張りイメージ

縦張りイメージ

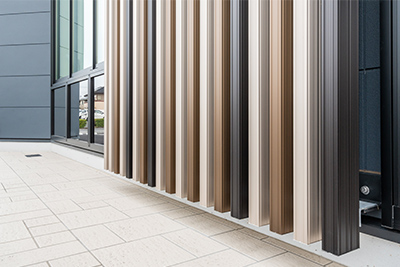

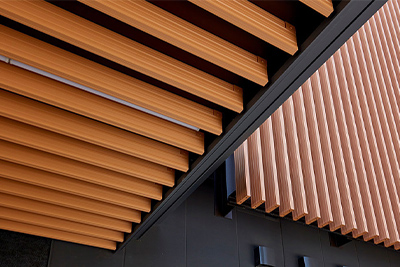

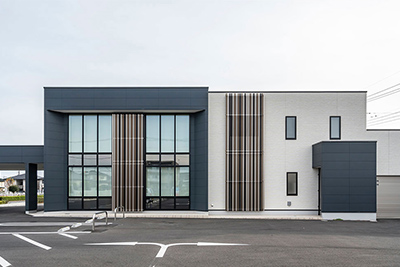

施工事例

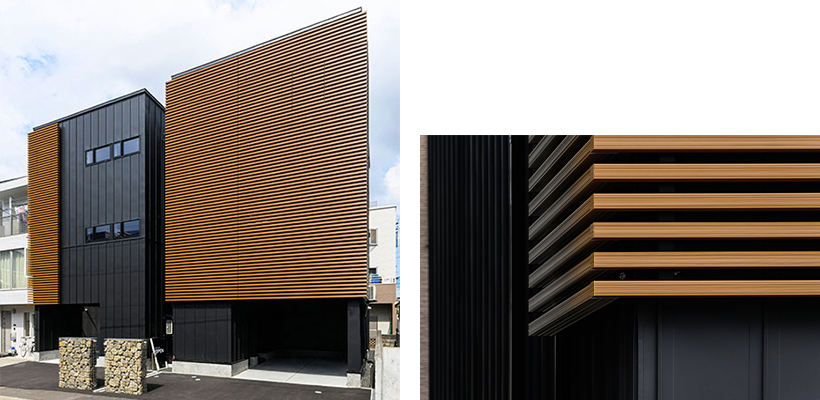

宮の沢モデルAB
LGN-50・アクリルソリッド焼付塗装（特注色）

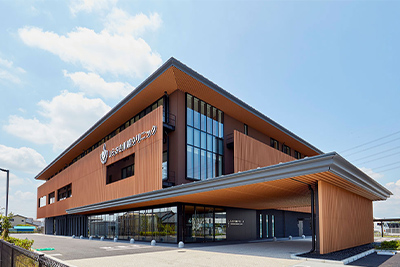

多聞内科クリニック
LGN-50・HC-S、HC-3、HC-4

しらさき川越クリニック
LGN-3050・焼付塗装（単色）、LGN-3012・焼付塗装（単色）、焼付塗装（木目調）

施工事例をさらに見る

BIMデータお問い合わせ

BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。

BIMデータについて

BIMデータの使用方法

●対応ソフト：Revit（Autodesk）
●ファイル形式：RFA

※Revit 2024 以上で使用可能です。

お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。

記入例

お問い合わせはこちら

カラー

シルバーアルマイト

シルバー

二次電解着色（LGN-3020・LGN-5022以外）

HC-S

HC-3

HC-4

HC-K

二次電解着色（LGN-3020・LGN-5022のみ）

BO-S

BO-3

BO-4

BO-K

木目調焼付（フッ素焼付）

W-1

W-2

W-3

W-4

W-5

W-6

W-7

※LGN-3020、LGN-5022は、カラーはシルバー、BO-S、BO-3、BO-4、BO-Kとなります。
※指定色・焼付塗装・木目塗装も承ります。詳細はお問い合わせください。
※シルバー・二次電解着色は色ムラが発生することもありますが、これらは電解着色の特性ですのでご了承ください。

ルーバーカラーランダム張りプラン「アットランダム」: 「アットランダム」は、ランダム張りの色選定にかかる労力を低減するために、自然界の素材をイメージし、調和のとれた4色をランダムに配置した6種類のベースプランをご用意しました。濃淡も選択できるよう、標準（±0）に加え4色の組み合わせ比率を変えた、濃（＋2、＋1）と淡（－2、－1）もラインアップ。手軽に美しく調和のとれたランダム張りを実現できます。

アットランダムを見る

納まり

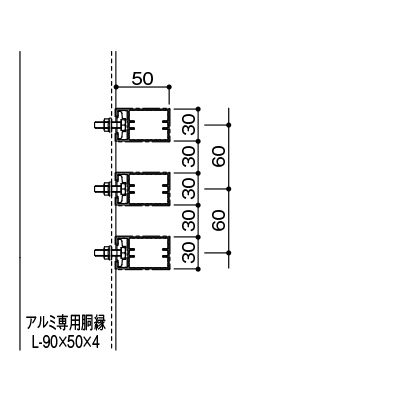

LGN-3050

標準ピッチ：60mm

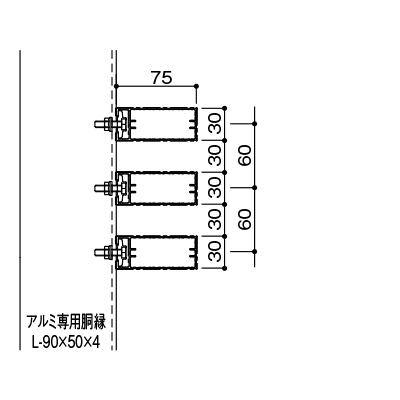

LGN-3075

標準ピッチ：60mm

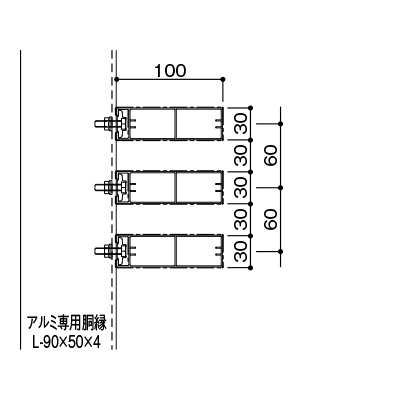

LGN-3010

標準ピッチ：60mm

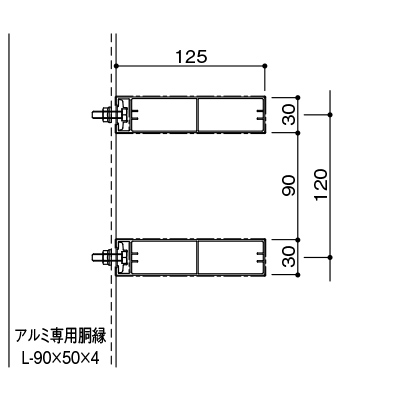

LGN-3012

標準ピッチ：120mm

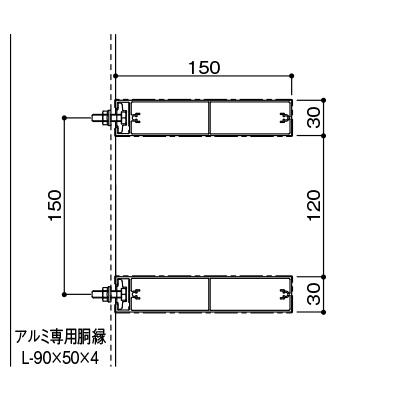

LGN-3015

標準ピッチ：150mm

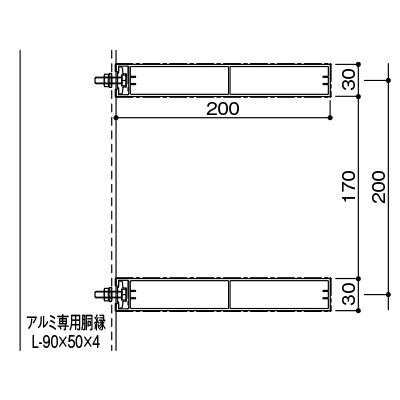

LGN-3020

標準ピッチ：200mm

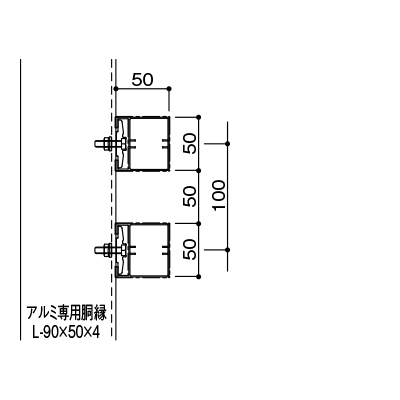

LGN-5050

標準ピッチ：100mm

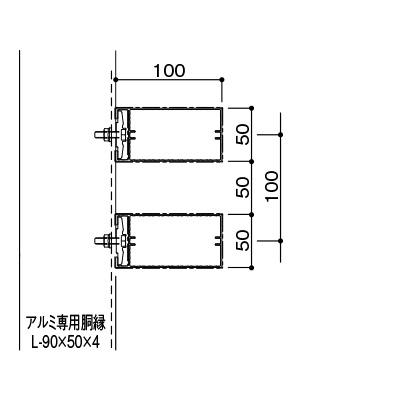

LGN-50

（高層対応可能）
標準ピッチ：100mm

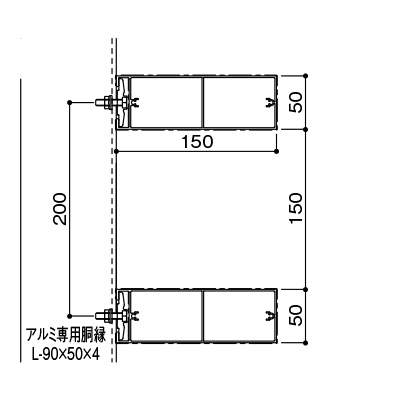

LGN-5015

標準ピッチ：200mm

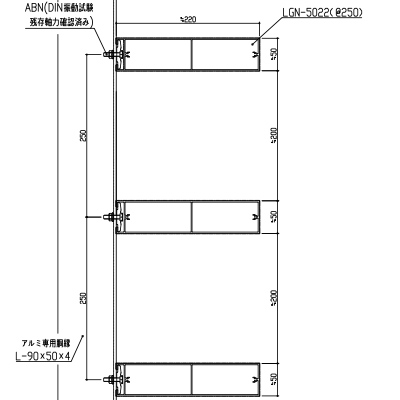

LGN-5022

標準ピッチ：250mm

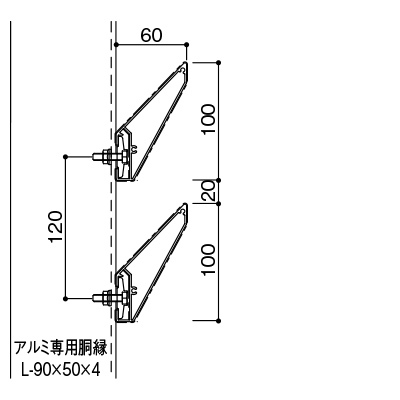

LGA-100

（高層対応可能）
標準ピッチ：120mm

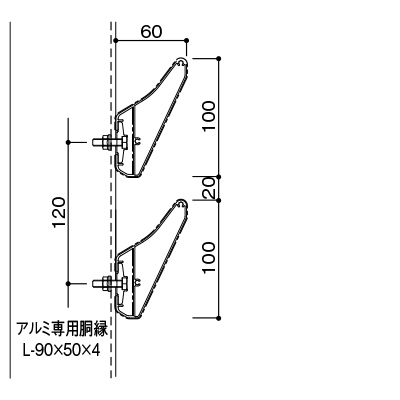

LGW-100（意匠登録）

（高層対応可能）
標準ピッチ：120mm

※実際のルーバーテクスチャーは不均一な形態です。

基本納まり図

※上記以外の納まり図は、CAD図をご確認ください。

オプション

ロゼッタエンドシステム

端部まで維持するテクスチャー。表面にビスを見せない新工法です。

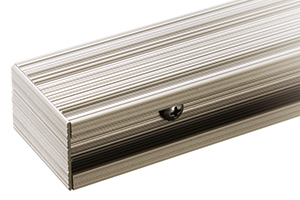

フラットタイプロゼッタエンド

材質：

アルミニウム形材

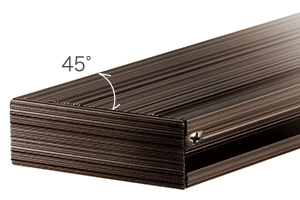

角度付き（トメ）ロゼッタエンド

材質：

アルミニウム形材

対応角度：

45～89度

※手がかり部でも安心な樹脂製小口フタもご用意しています。

対応品番：リグナム　LGN-3050、LGN-3075、LGN-50
ブリンカース　BLD-3050E、BLD-3075E、BLD-50E

テーパー座金

材質：

ステンレス

テーパー角度：

5度

※ナット締結面にテーパーのある場合、必ずご使用ください。

フラットチャンネル

ルーバー固定ボルトを露出させないために考案されたアルミ形材製高機能ストリンガーです。

断面図

ルーバー用アルミストリンガー

片側の胴縁面が大きいため、通常の下地胴縁としての使用の他にスラブ~スラブ間に縦貼りで施工の場合に上下2ヶ所ずつ、計4ヶ所の固定が可能です。

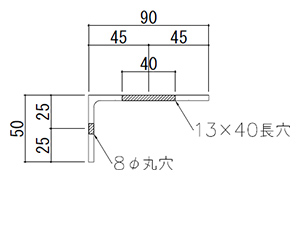

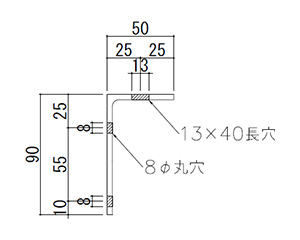

取付面90の場合

取付面50の場合

エンドカバー

材質：

アルミニウム板材1.5t
SUS M4 皿ビス固定

安全対策

耐風圧強度検討

外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。

耐風圧強度検討書

設計風圧力算定結果

耐風圧強度計算などお気軽にご相談ください！

目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。

フォームから相談する

高層仕様について

高層階へのルーバー設置や風圧力が大きい現場条件を考慮した安全・安心な仕様です。

対応ルーバー：LGN-50、LGA-100、LGW-100

適応条件	①：ルーバー取付高さ 60m以上～200m未満の範囲 ②：風圧力4,500N/m²以上（ルーバー取付高さに関わらず） ⇒①、②のいずれかに該当する場合、高層仕様を適用
安全設計	ルーバーの固定には緩み止め効果の高いSKロックナットを使用ルーバーには落下防止ワイヤーを設置（たわみが1mm以下となる場合は不要）ルーバーには振れ止め材を設置（ストリンガーピッチ@1,500mmを超える場合）
強度計算	安全を見込み風圧力×1.2倍の設計風圧力で計算
