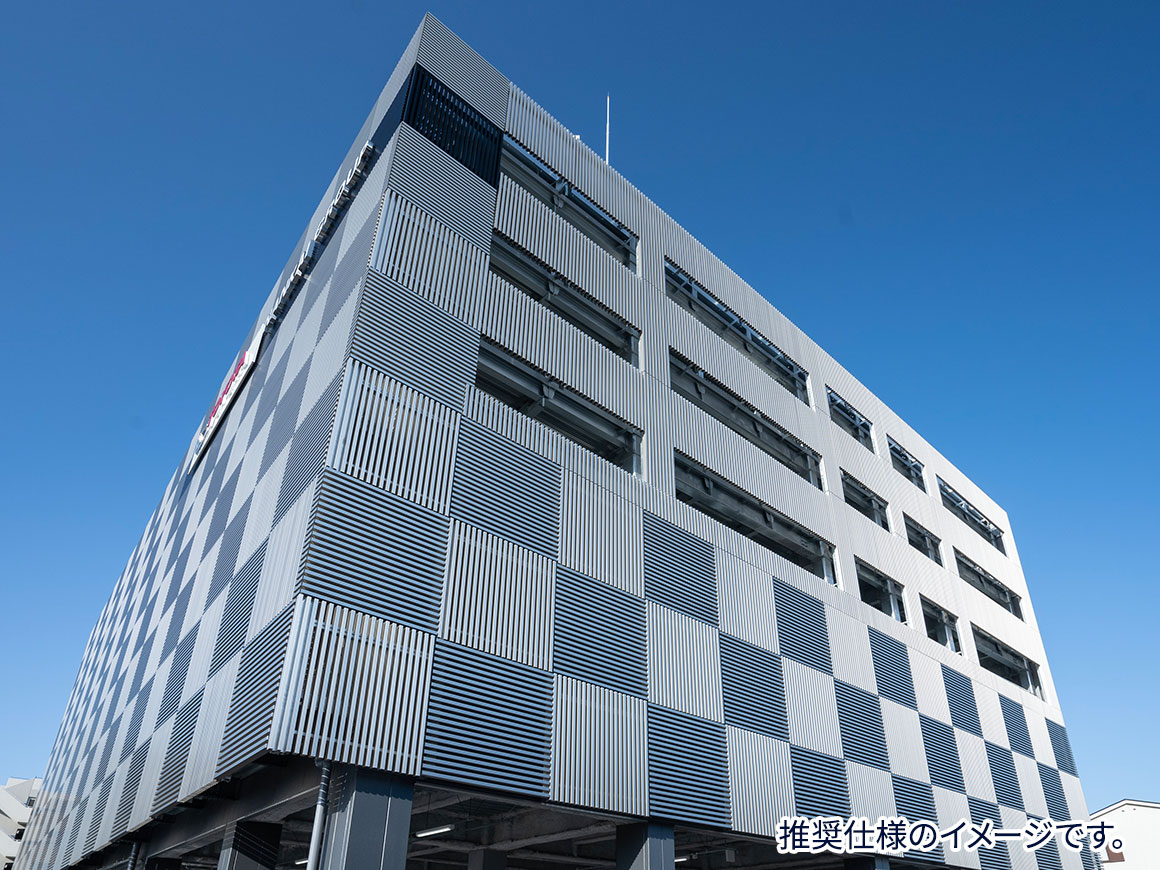

高強度仕様
NEW
特長
高層階や沿岸部、メンテナンス・点検が困難な場所などの現場条件を考慮した安全仕様
安全を見込み、風圧力×1.2倍の設計風圧力で計算した安全仕様です。
適用範囲
外装ルーバーを施工する際に、下記、①・②・③のいずれかに該当する場合には、「高強度仕様」を適用してください。
- ①ルーバー取付高さ 60m以上～200m未満の範囲
- ②風圧力4,500N/m2以上（ルーバー取付高さに関わらず）
- ③メンテナンス・点検が困難な場所
仕様
下記3点が高強度仕様の条件となります。
①ゆるみ止め効果の高いSKロックナット（応力分散ゆるみ止め固定）を使用
SKロックナット（応力分散ゆるみ止め固定）は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ルーバーの固定には、SKロックナットを使用します。

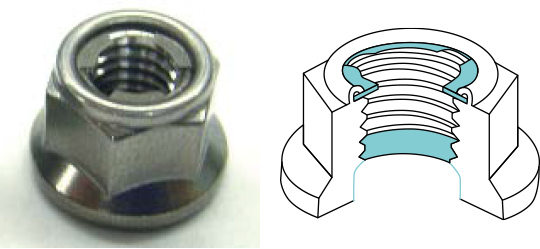

ABC専用SKロックナット
3枚羽根のフリクションリング（特殊ばね）の螺旋形状が、安定したゆるみ止め性能を実現します。
また、座面側に"ざぐり部"を設けることにより、締付け時のボルト各部への応力集中ボルト折損事故を防ぎます。
②落下防止ワイヤーを設置
万が一の落下を防止するために、「落下防止ワイヤー」を設置します。
③振れ止め材を設置
ルーバーのたわみを抑制する振れ止め材を取り付けることにより、安全性をアップします。
（ストリンガーピッチ@1,500mmを超える場合）
対応可能品番
下記3商品・計9品番に対応しています。
リグナム： LGN-50、LGA-100、LGW-100、LGN-6515
リグナムn：LGN-n50、LGN-n6515
ブリンカース： BLD-50E、BLD-6012、BLA-100、BLW-100
LGN-50
（高強度仕様対応可能）
標準ピッチ：100mm
LGA-100
（高強度仕様対応可能）
標準ピッチ：120mm
LGW-100（意匠登録）
（高強度仕様対応可能）
標準ピッチ：120mm
LGN-6515
（VertiLine・高強度仕様対応可能）
標準ピッチ：200mm
LGN-n50
（高強度仕様対応可能）
標準ピッチ：100mm
LGN-n6515
（VertiLine・高強度仕様対応可能）
標準ピッチ：200mm
BLD-50E
（高強度仕様対応可能）
標準ピッチ：100mm（開口率50％）
BLD-6012
（高強度仕様対応可能）
標準ピッチ：120mm（開口率50％）
BLA-100
（高強度仕様対応可能）
標準ピッチ：120mm（開口率53％）
BLW-100
（風騒音対策型）・（高強度仕様対応可能）
標準ピッチ：120mm（開口率42％）
価格
お問い合わせください。
