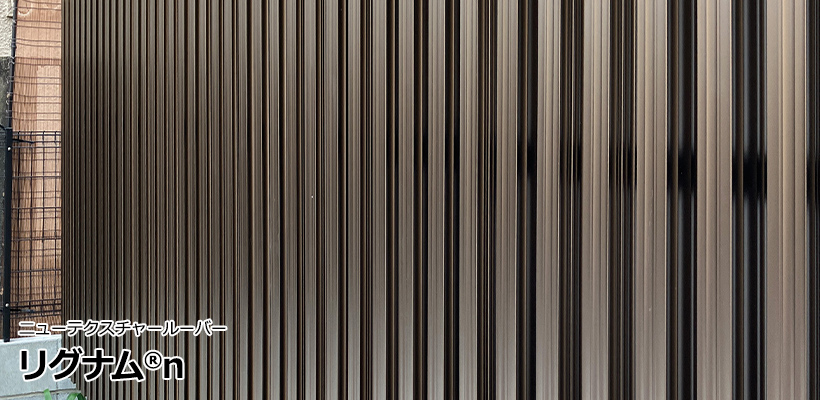

リグナムn
特長

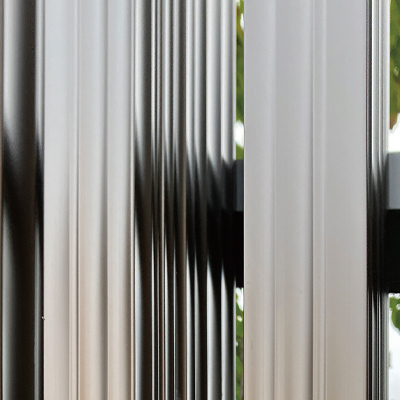

視認性の高い大柄デザイン
虫食いを予防するために始まったといわれている木材に独特の削りあとを残す日本古来からの伝統加工"なぐり"をモチーフとしています。

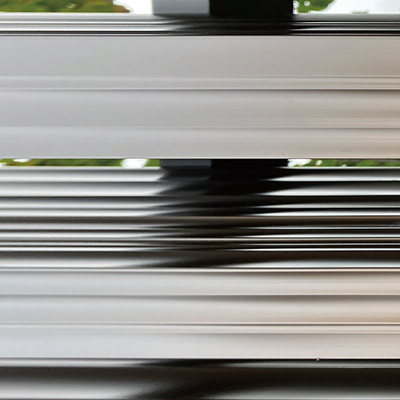

眩しさを低減

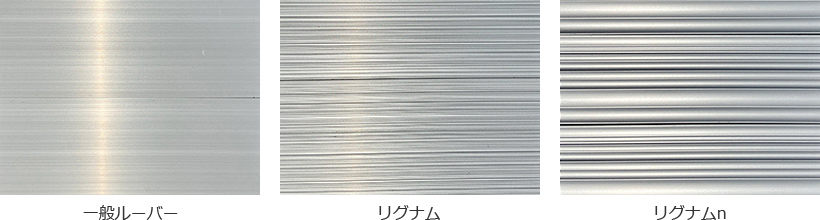

一般ルーバー（ブリンカース）とリグナム、リグナムnの太陽光反射状態比較画像です。
目隠しルーバーは太陽の日射角度などの影響により眩しさを感じることがあります。
リグナムとリグナムnは、ルーバー表面の凹凸が太陽光を拡散・乱反射させ眩しさを低減する効果があります。

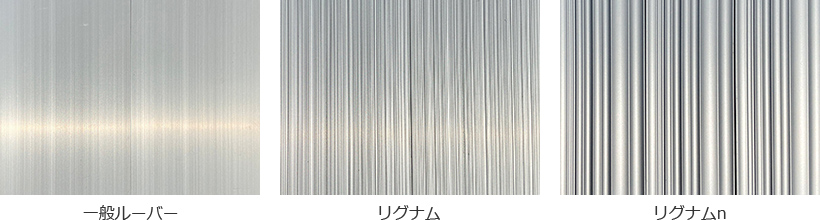

一般ルーバー・リグナム・リグナムn 比較画像（縦）
一般ルーバー・リグナム・リグナムn 比較動画（縦）
複写もしくは編集・加工したものの配布、無断転載を禁じます。
一般ルーバー・リグナム・リグナムn 比較画像（横）
一般ルーバー・リグナム・リグナムn 比較動画（横）
複写もしくは編集・加工したものの配布、無断転載を禁じます。
斬新な表面テクスチャーで新しいルーバー表現をご提案
あえて遠方から見ることでさらにその陰影がファサードに深みを演出します。
小口フタ無しでも成立する拘りの断面形状をぜひサンプルでご確認ください。

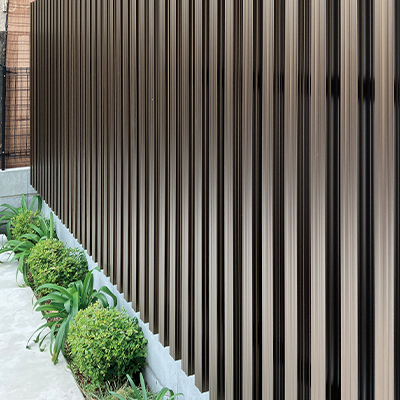

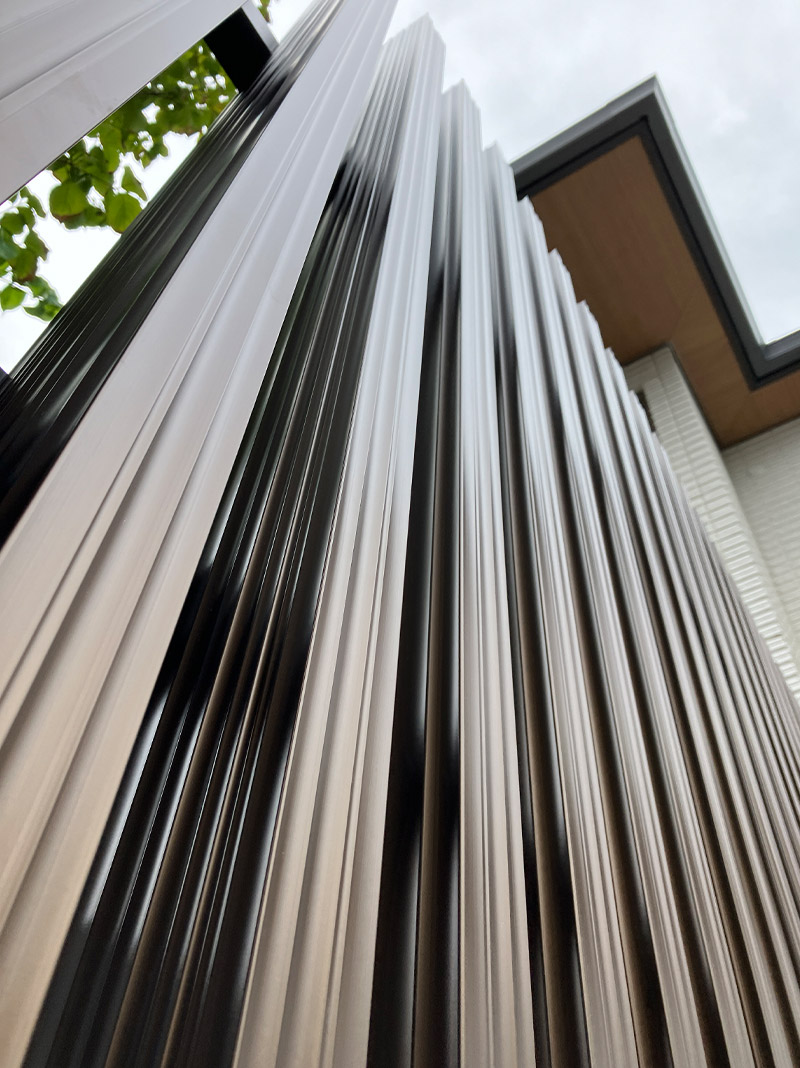

イメージ写真
横張りイメージ
縦張りイメージ
高層建築や沿岸部、メンテナンス・点検が困難な場所などにも対応、信頼の安全性
アルミ押出材製パネルを"ABN応力分散ゆるみ止め固定"でしっかり固定する安全設計。高所や沿岸部などの過酷な諸条件をクリアする、確実な施工をお約束します。

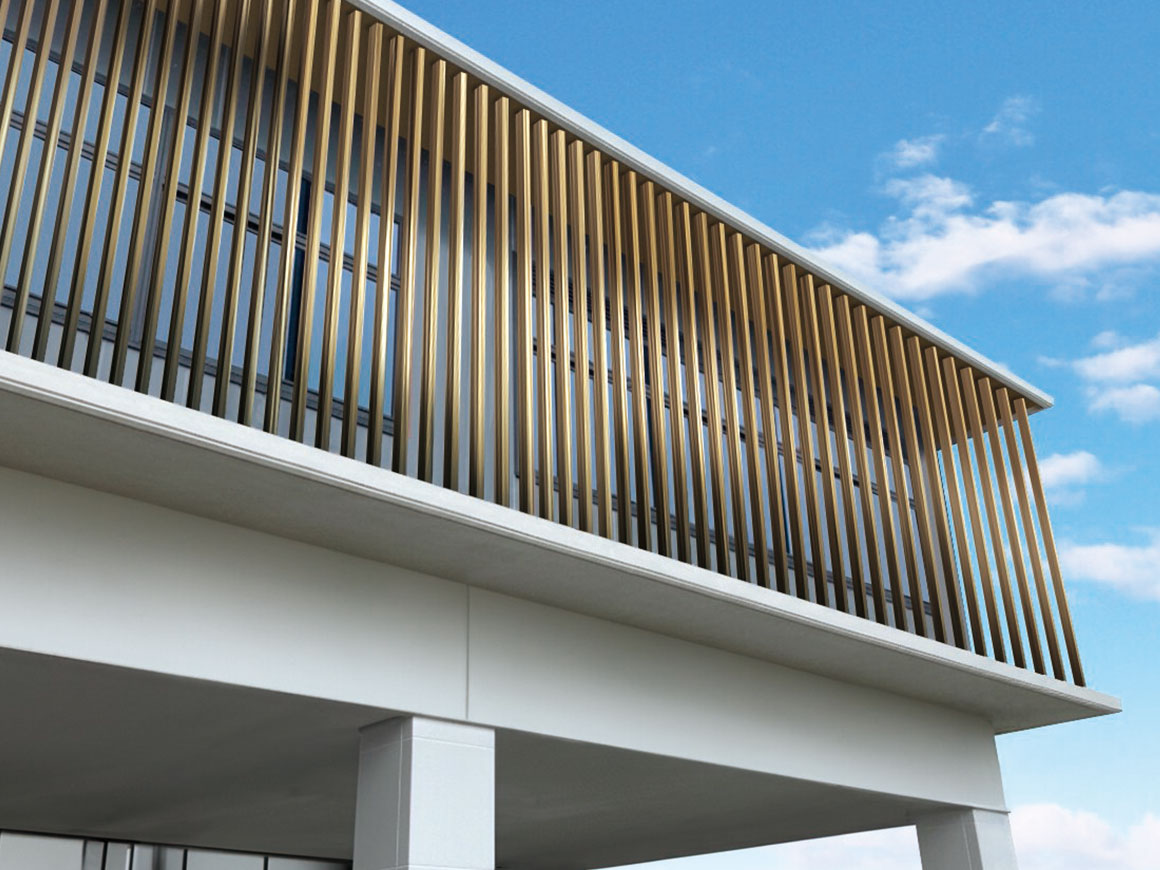

裏面からの美しさにこだわった上下2点固定仕様
中間支持材が不要な新仕様。ルーバー裏面が気になるバルコニー・エントランスなどにおすすめです。

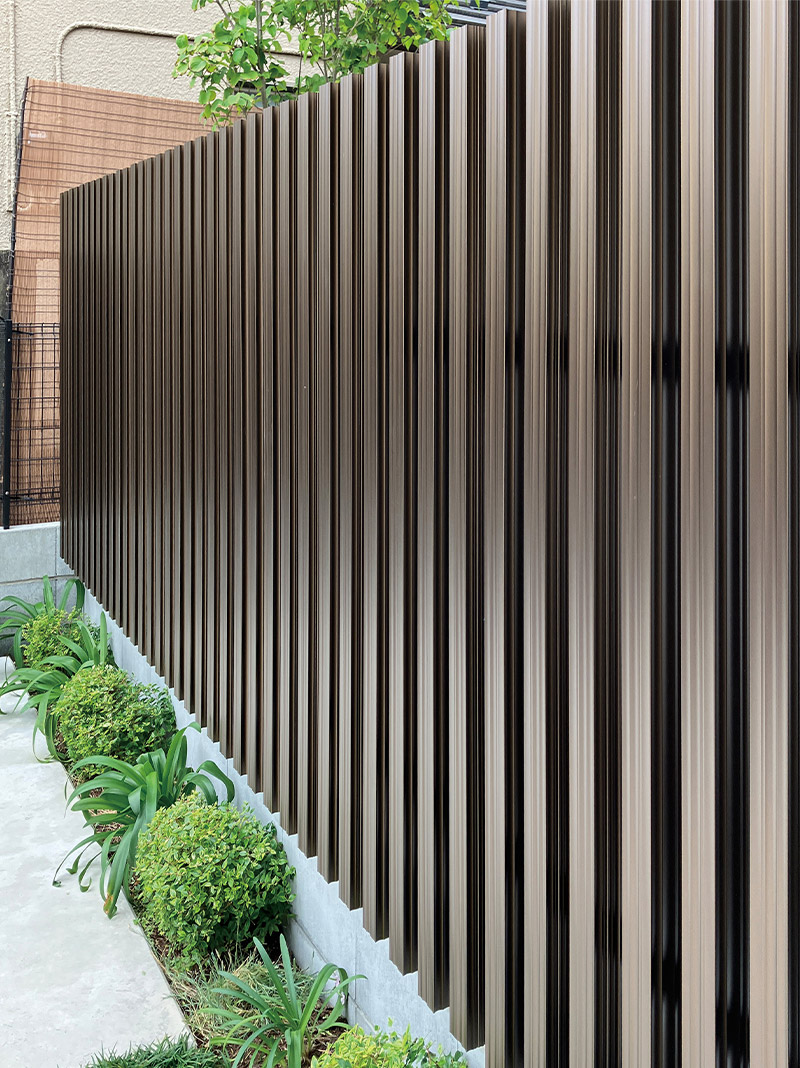

施工事例
個人邸 LGN-n50 HC-3
個人邸 LGN-n50 HC-3
カラー
対応カラー
- ※指定色・焼付塗装・木目塗装も承ります。詳細はお問い合わせください。
- ※シルバー・二次電解着色は色ムラが発生することもありますが、これらは電解着色の特性ですのでご了承ください。
ルーバーカラーランダム張りプラン「アットランダム」
「アットランダム」は、ランダム張りの色選定にかかる労力を低減するために、自然界の素材をイメージし、調和のとれた4色をランダムに配置した6種類のベースプランをご用意しました。濃淡も選択できるよう、標準（±0）に加え4色の組み合わせ比率を変えた、濃（＋2、＋1）と淡（－2、－1）もラインアップ。手軽に美しく調和のとれたランダム張りを実現できます。

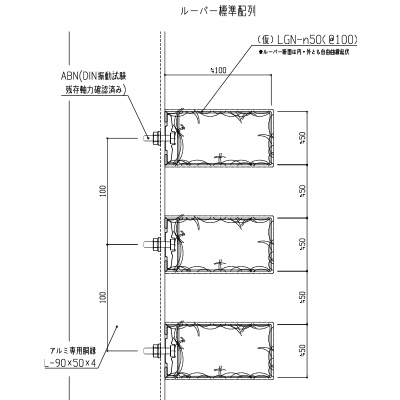

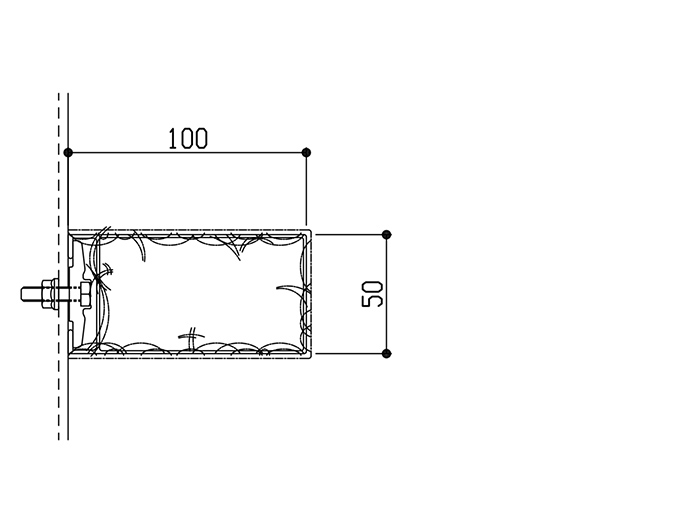

アットランダムを見る納まり
LGN-n50
（高強度仕様対応可能）
標準ピッチ：100mm
オプション

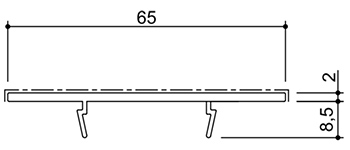

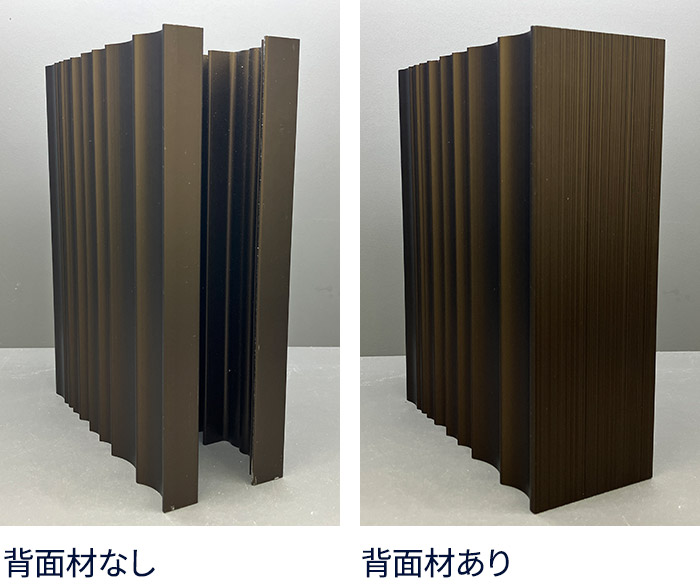

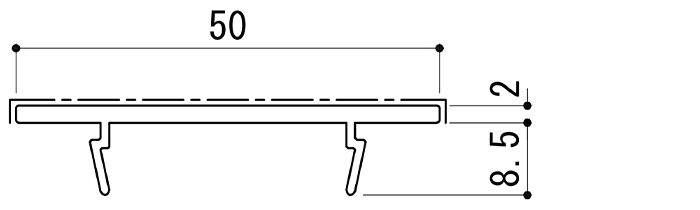

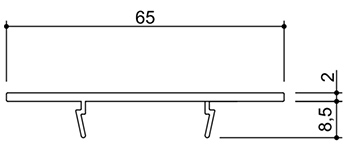

背面材
背面からの見た目に配慮し、意匠性に優れた嵌合タイプの背面材です。（落下防止ねじ併用）
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。

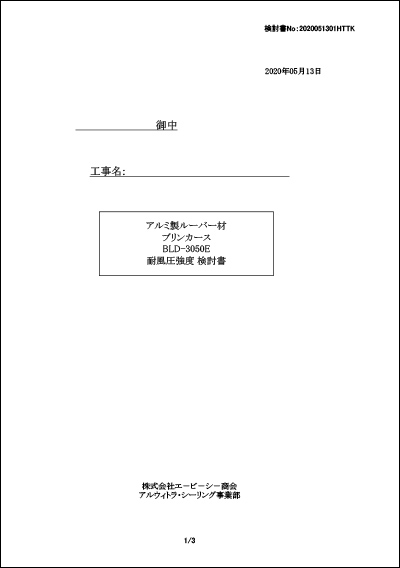

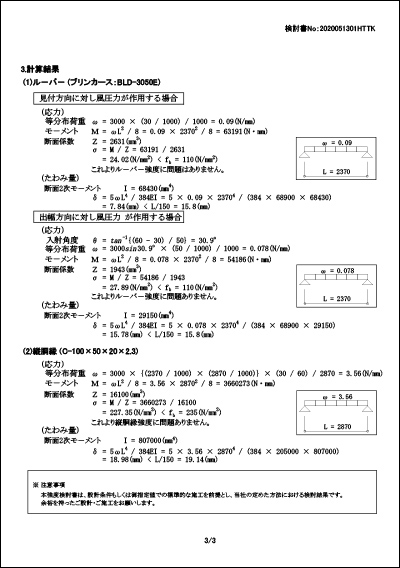

耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
中間支持材不要の上下2点固定仕様
通常、外装ルーバーを施工する際は、設計強度を確保するために、ルーバー裏面に中間支持材が必要となります。エービーシー商会の「VertiLine（バーティライン）」は、固定金具間3,830mm以下であれば、上下固定のみで安全性を確保。中間支持材が不要なため、ルーバー裏面が気になるバルコニー・エントランスなどにおすすめです。
対応品番：LGN-n6515
高強度仕様
高層階へのルーバー設置や風圧力が大きい現場条件を考慮した安全・安心な仕様です。
対応品番：LGN-n6515
| 適応条件 |
|
|---|---|
| 安全設計 |
ルーバーの固定にはゆるみ止め効果の高いSKロックナットを使用 ルーバーには落下防止ワイヤーを設置 ルーバーには振れ止め材を設置（ストリンガーピッチ@1,500mmを超える場合） |
| 強度計算 | 安全を見込み 風圧力×1.2倍の設計風圧力で計算 |
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
| 座面圧力 |
面外周部まで分散し働いている。 |
|---|
一般的なフランジ付きナット
断面図
3次元光弾性写真
| 座面圧力 |
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。 |
|---|
ABC専用SKロックナット
SKナットは応力分散ゆるみ止め固定ができるナットです。この応力分散ゆるみ止め固定機能にフリクションリングを一体化したものがSKロックナットです。現場でのパネル固定に使用します。更なる安心と信頼・強力なゆるみ止め効果を期待できます。
3枚羽根のフリクションリング（特殊ばね）の螺旋形状が、安定したゆるみ止め性能を実現します。
また、座面側に"ざぐり部"を設けることにより、締付け時のボルト各部への応力集中ボルト折損事故を防ぎます。
落下防止ワイヤー
万が一のルーバー材落下を防止する落下防止ワイヤー。

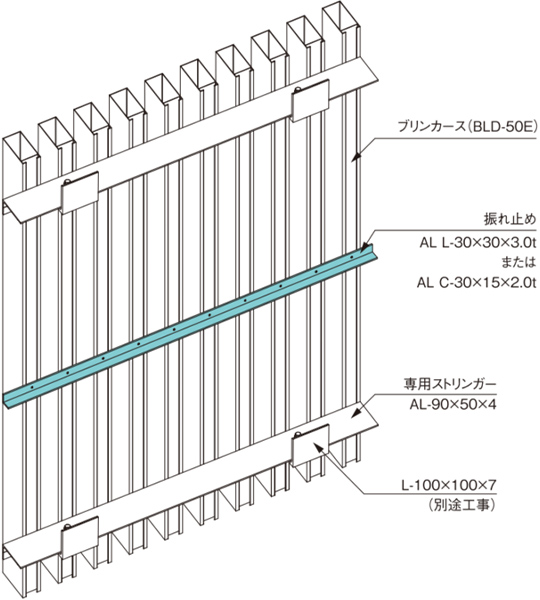

振れ止め材（ストリンガーピッチ＠1,500mmを超える場合）
ルーバーのたわみを抑制する振れ止め材によって安全性をアップ。
