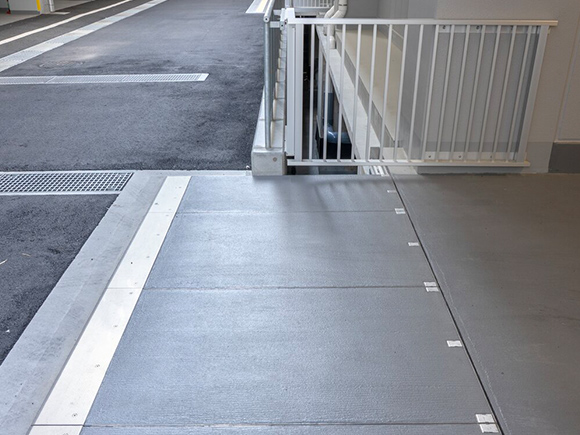

アーキパンションM（免震）シリーズ
特長
- 設置空間を再現
-
床・壁・天井・屋根用エキスパンションジョイントカバーを一体で組み付け、建築物隣接間に設置させる空間を再現して実験を実施することで、単体での実験では露呈しない、各商品の取り合い部の性能を確認しています。
床エキスパンションジョイントカバーには、仕上材相当の重量を積載して実験。地震時に生じる固定部への負荷検証も実施しています。
- 層間変位に対する追従性能を確認
-

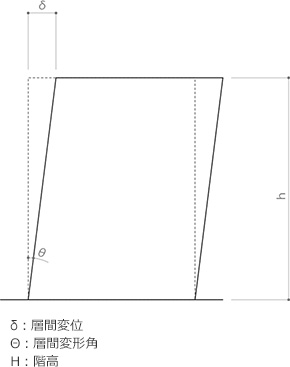

建築物は地震等の水平力により層間変位が生じます。建築物隣接間に設置されたエキスパンションジョイントカバーや、免震層から下層階へ懸垂されるエレベーターシャフト廻りのエキスパンションジョイントカバーには、層間変形角を考慮した回転方向の動き、および上下方向の動きに追従し、損傷を生じさせない性能が求められています。
- 設計可動量の全範囲実験を実施
-

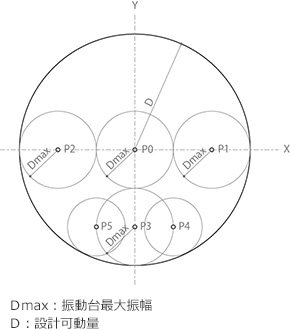

設計可動量が振動台最大振幅を上回る場合には、 設計可動量の全範囲に実験体位置をオフセットして、各加振方向、加振振幅、加振周期、加振回数の正弦波加振および、地震応答波加振の実験を行なっています。
- 製品構成
-

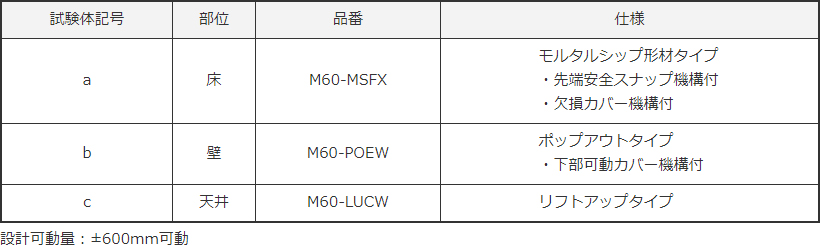

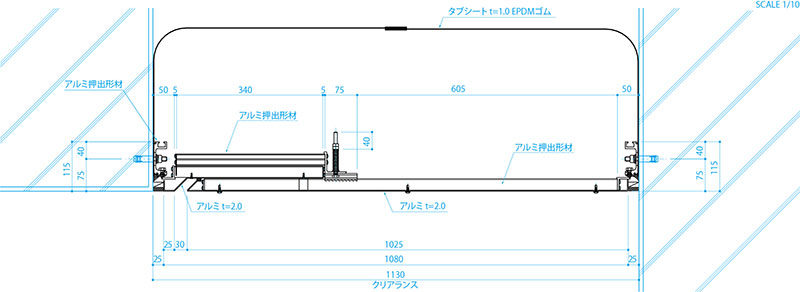

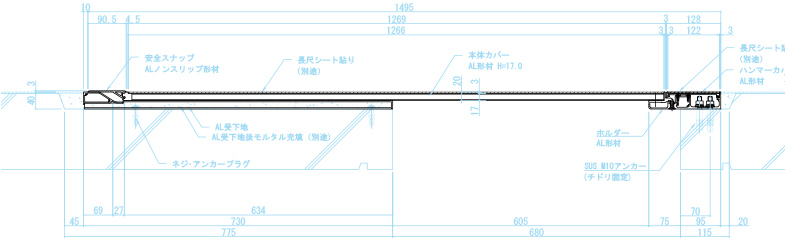

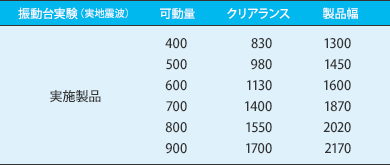

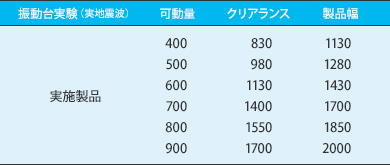

試験体記号 部位 品番 仕様 ａ 床 M60-MSFX モルタルシップ形材タイプ
・先端安全スナップ機構付
・欠損カバー機構付ｂ 壁 M60-POEW ポップアウトタイプ
・下部可動カバー機構付ｃ 天井 M60-LUCW リフトアップタイプ
設計可動量：±600mm可動

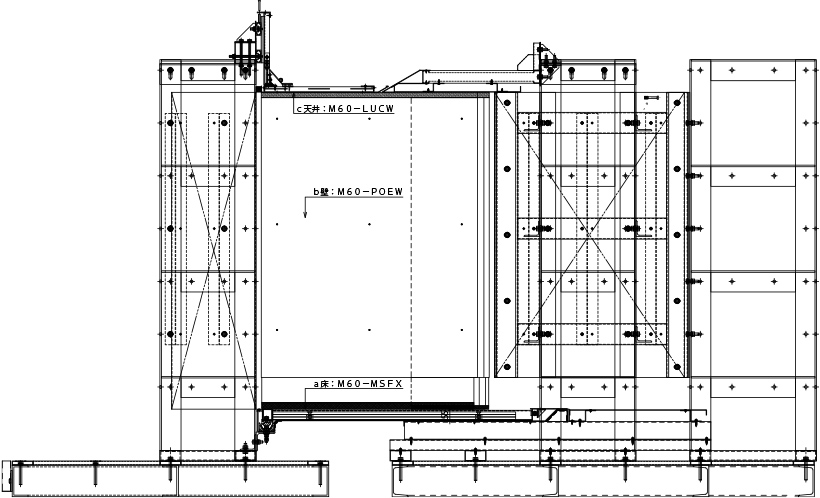

- 試験体図
-
- 加振内容
-

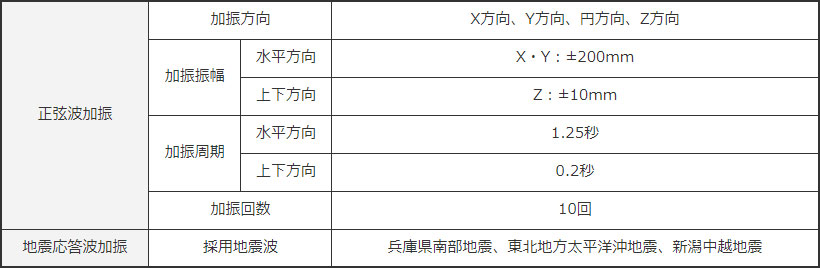

正弦波加振 加振方向 X方向、Y方向、円方向、Z方向 加振振幅 水平方向 X・Y：±200mm 上下方向 Z：±10mm 加振周期 水平方向 1.25秒 上下方向 0.2秒 加振回数 10回 地震応答波加振 採用地震波 兵庫県南部地震、東北地方太平洋沖地震、新潟中越地震
断熱仕様（オプション）
※免震構造用断熱帯をご検討の際はお問い合わせください。
石目仕様（オプション）

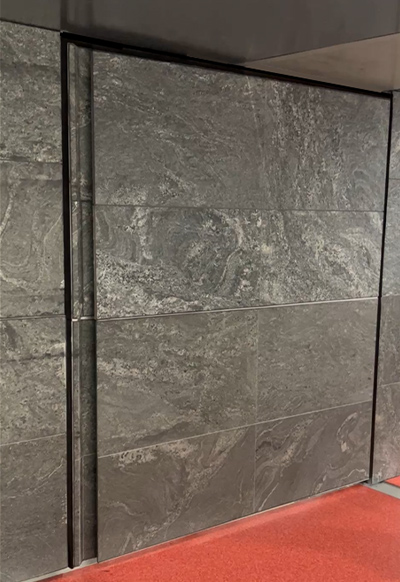

エキスパンションジョイントカバー/壁用ポップアウトタイプの仕上げ面には、意匠性にすぐれたリアルな石目仕様も対応可能です。詳しくはお問合せください。
※実地震波による可動試験も実施済みで、安心・安全かつ高意匠な仕様です。

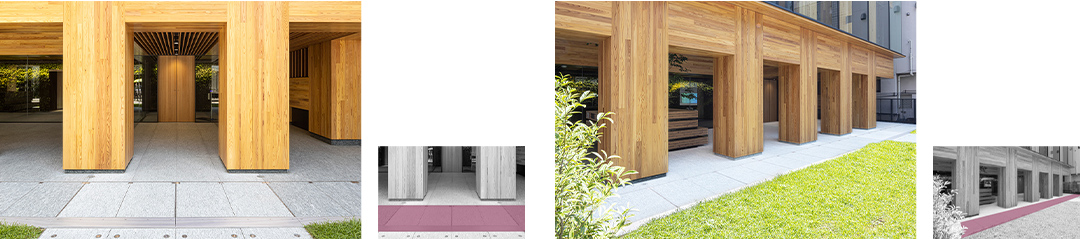

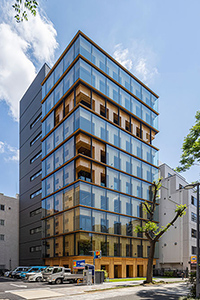

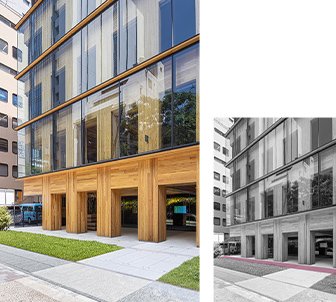

施工事例

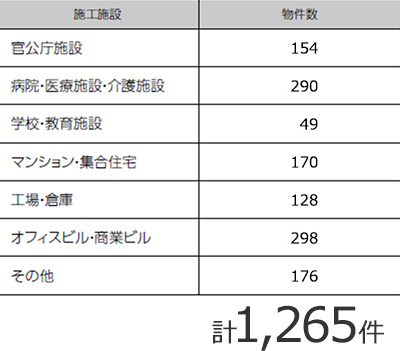

ABC商会では水平加振台と振動台により、さまざまな検証を行ない、1997年発売以来1,300件を超える圧倒的な実績があります。
主な施工実績・・・官公庁施設、病院・医療施設、介護施設、学校・教育施設、マンション・集合住宅、工場・倉庫、オフィスビル・商業ビルなど

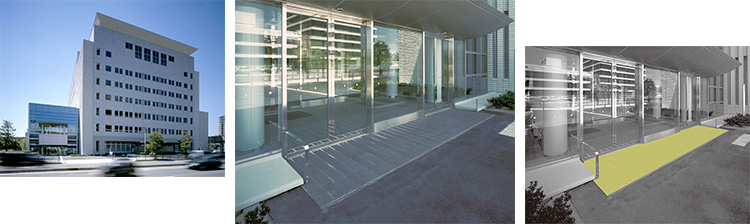

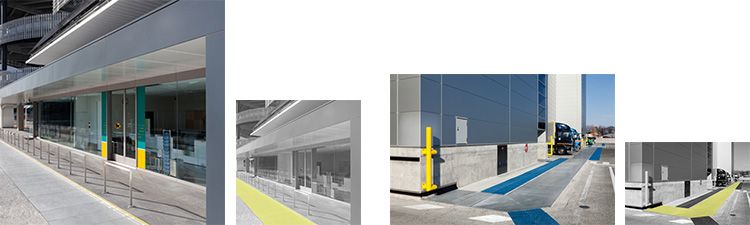

- ヤマト運輸厚木ゲートウェイ
-

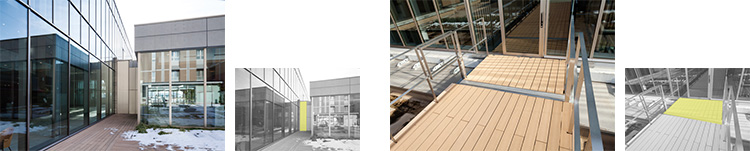

- 足利赤十字病院
-
- 豊田市庁舎
-

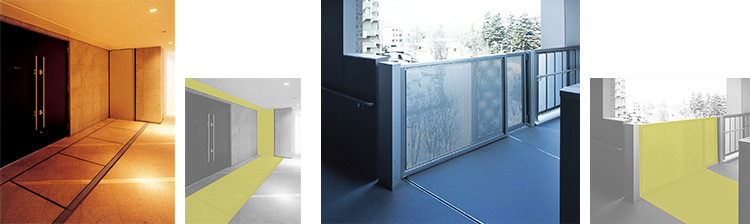

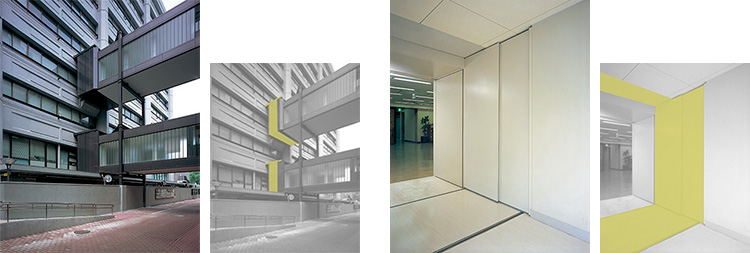

- 表参道ヒルズゼルコバハウス
-
- 深谷赤十字病院
-

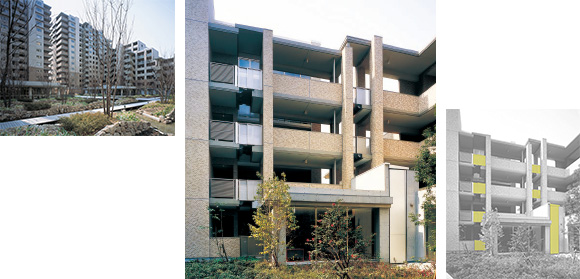

- 深沢ハウス
-

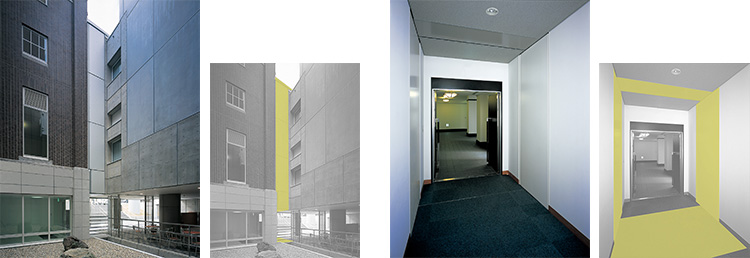

- 京都大学百周年時計台記念館
-

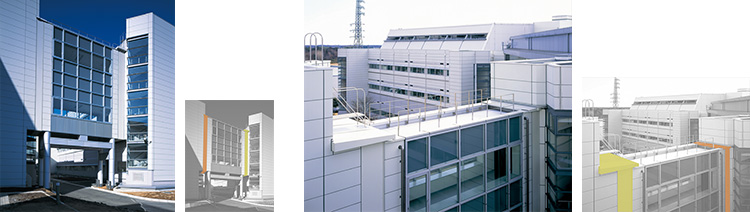

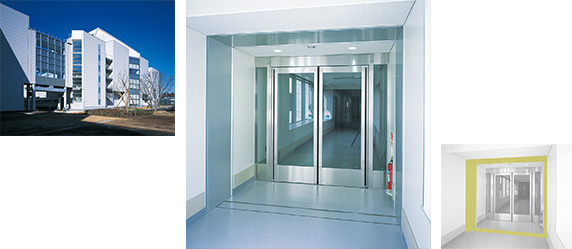

- つくば萬有研究棟
-
※オレンジ色部は耐震エキスパンションジョイントカバー
- 静岡県庁 西館耐震改修
-
免震構造建物の地震時の動きはＸ方向、Ｙ方向の単一可動ではなく、X方向、Y方向の複合可動となります。単一製品による可動検証だけでなく、実際の施工状況を想定した設置により、可動検証をすることが重要となります。
納まり
免震建築物は、免震装置によって地震の力を吸収し揺れを小さくすることで、大地震時にも建物に大きな損傷を与えず、使用者の安全性を確保し、継続使用できることを目的としています。
免震建築物に設置されるエキスパンションジョイントカバーも、地震後に過大な損傷がなく、機能を維持して継続使用できる性能が求められます。

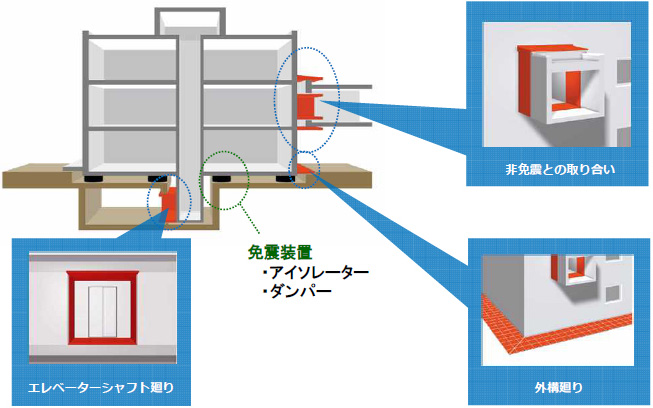

免震構造建築物のエキスパンションジョイントカバー設置部は、非免震建物との取り合いや、エレベーターシャフト廻り、外構廻りがあります。
- 非免震建築物との取り合い
-

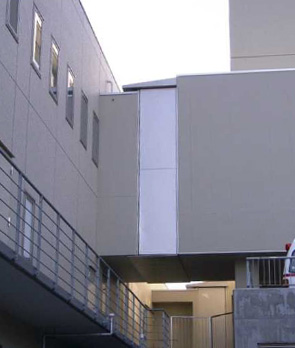

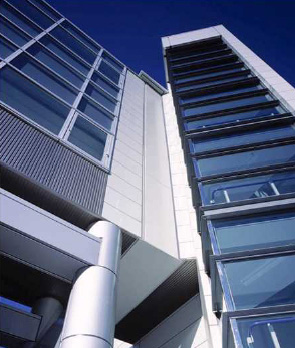

外部には、屋根・外壁・軒天用エキスパンションジョイントカバーが、内部には床・内壁・天井用エキスパンションジョイントカバーが設置されます。
東北地方太平洋沖地震では、非免震建物側の層間変位による回転角を考慮しなかったために損傷したケースがあり、エキスパンションジョイントカバーを選定いただく際には、回転角を許容できる製品を選定することが重要になります。
- エレベーターシャフト廻り
-

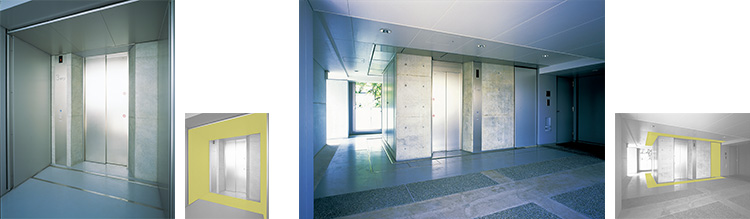

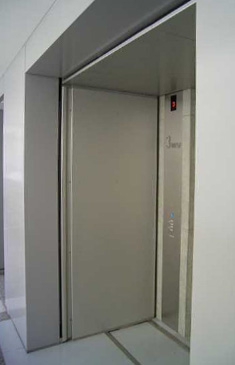

吊り下げのエレベーターと非免震構造が取り合う部位にエキスパンションジョイントカバーが必要になります。エレベーターの出入り口に、床、内壁、天井用エキスパンションジョイントカバーが設置されます。床用エキスパンションジョイントカバーは、長尺塩ビシート仕上げも可能です。

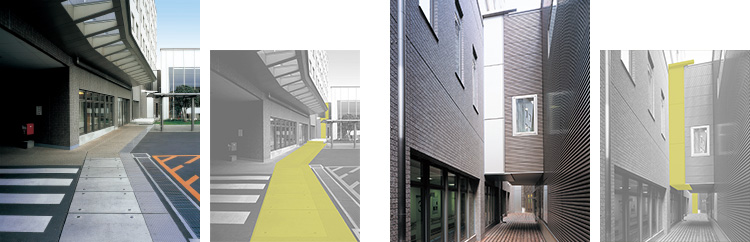

- 外構廻り
-

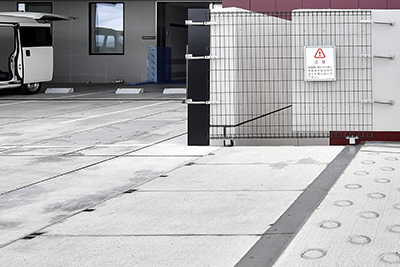

歩行や車路等の出入り口部位は、エキスパンションジョイントカバーで塞ぎ、非歩行部は躯体での犬走りで塞ぐケースが多く見られます。仕上材として、タイルや石貼り、チェッカープレート、デッキ材などの仕上材もあります。また、車両用もご用意しています。X方向の可動範囲の確保が難しい隣地境界や工作物があるような状況に対応する狭小仕様もあります。
※車両通行部床用エキスパンションジョイントカバーの前後では減速帯（パンプ）の使用をおすすめします。

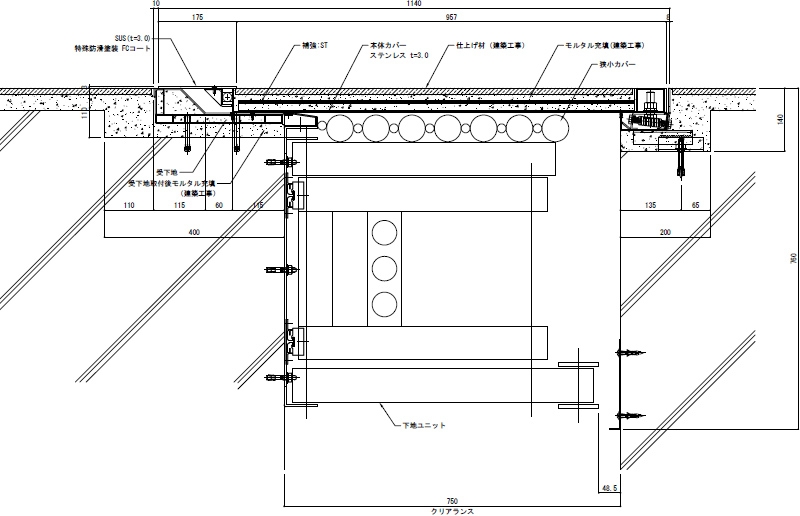

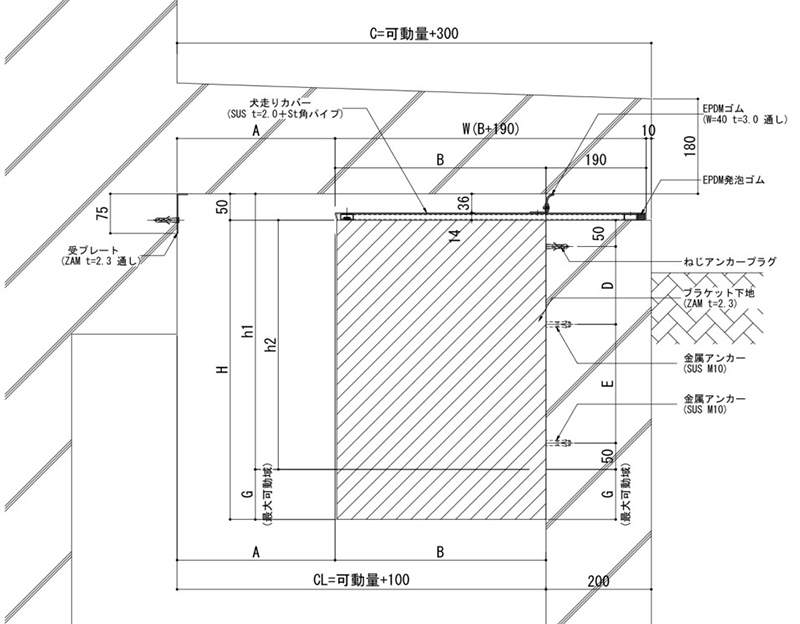

狭小仕様
クリアランスに内蔵し、床Exp.J.C.と併用することで可動量を保持しつつ、クリアランスを塞ぐ製品です。
床Exp.J.C.の製品幅を通常よりも小さくでき、X方向の可動範囲の確保が難しい隣地境界や工作物があるような状況に適しています。犬走り下のクリアランスへもご使用できます。
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
モルタルシップタイプ、チェッカープレートタイプのみのご用意となります。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
規格
- ・振動台実験
- 地震動の再現加振や3次元の加振を製品に与え、性能を確認する実験
- ・加振台実験
- 2次元（水平）の加振を製品に与え、性能を確認する実験

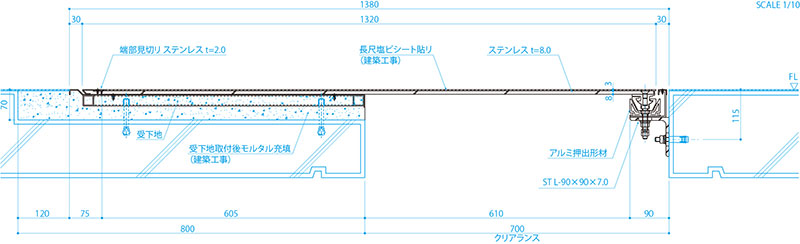

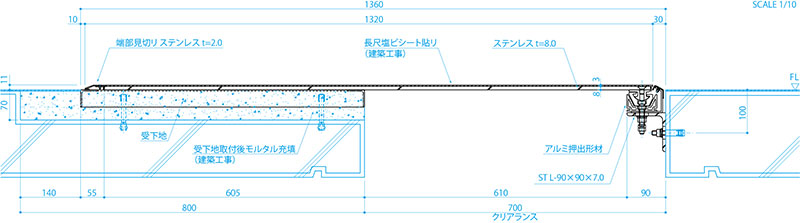

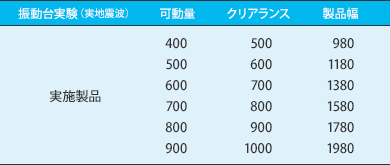

床 Exp.J.C.
- 基 材 ：
- アルミ押出型材
- 仕 上 り：
- 長尺塩ビシート
- 適 用 ：
- 渡り廊下床
- 特 長 ：
- 基材にアルミ押出型材を使用することにより、歩行強度を確保しつつ製品自重を軽量化した製品です。自重を軽減することにより躯体への影響を抑え、また施工性と可動性にも優れます。

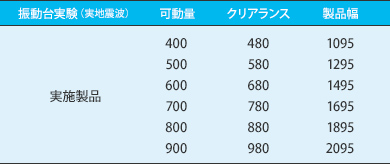

- 基 材 ：
- ステンレスプレート
- 仕 上 り：
- 長尺塩ビシート
- 適 用 ：
- 屋内外床/渡り廊下床
- 特 長 ：
- ステンレス無垢板を基材とし、厚みを変えることで重歩行（台車程度）まで対応が可能です。バリアフリー構造のため、病院等の渡り廊下の部位に最適です。

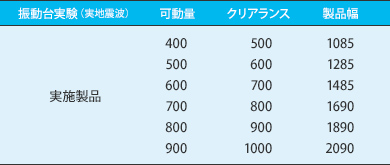

- 基 材 ：
- ステンレスプレート
- 仕 上 り：
- 長尺塩ビシート
- 適 用 ：
- 屋内外床/渡り廊下床
- 特 長 ：
- ステンレス無垢板を基材とする最もシンプルな製品です。厚みを変えることで、重歩行（台車程度）まで対応が可能です。

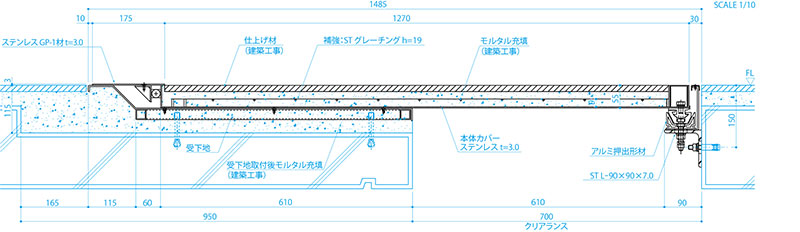

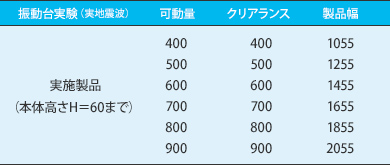

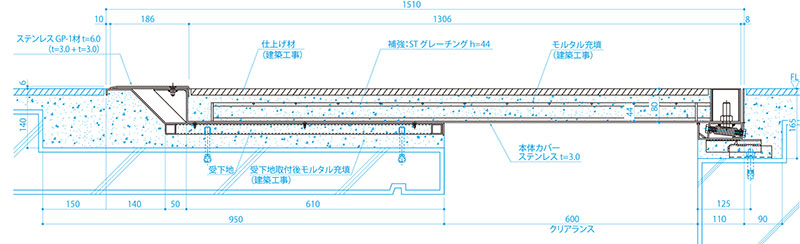

- 基 材 ：
- スチールグレーチング
- 仕 上 り：
- 石/タイル/その他
- 適 用 ：
- 屋内外床
- 特 長 ：

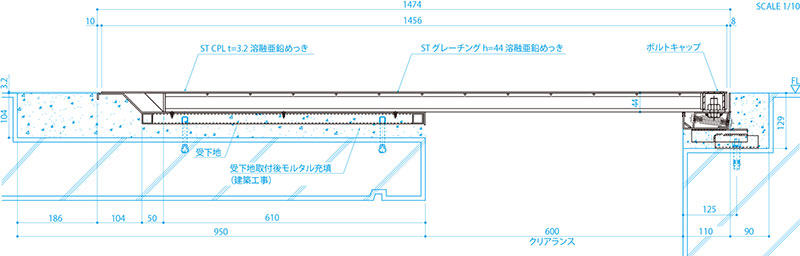

- モルタルの充てんが可能な深さ（高さ）のある船型形状の製品です。表面に厚みのある仕上げ材を貼ることができるため、意匠を考慮する納まりに最適です。意匠と強度を兼ね備えた設計です。

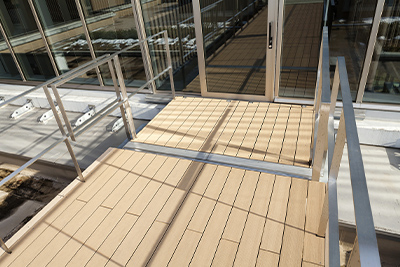

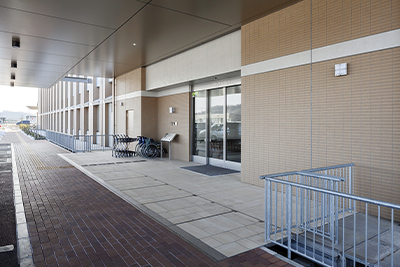

足利赤十字病院

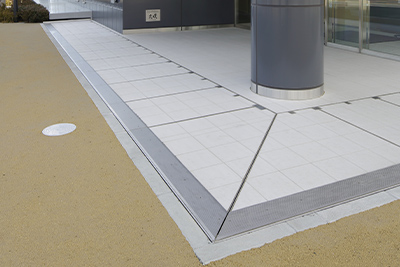

モルタルシップタイプ
（スライドレール仕様）
- 基 材 ：
- スチールグレーチング
- 仕 上 り：
- 石/タイル/その他
- 適 用 ：
- 車両通行床
- 特 長 ：
- モルタルの充てんが可能な深さ（高さ）のある船型形状の製品です。基材のグレーチングサイズを変更することにとり、柔軟な荷重対応が可能です。
岩手医科大学付属病院

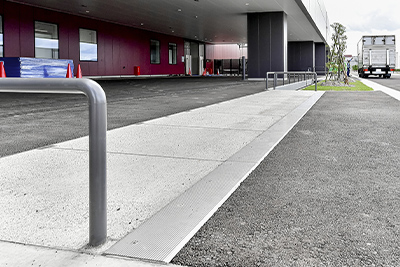

モルタルシップタイプ
（バネ固定仕様/T-25用）
秋田市庁舎
モルタルシップタイプ
（バネ固定仕様/歩行用）

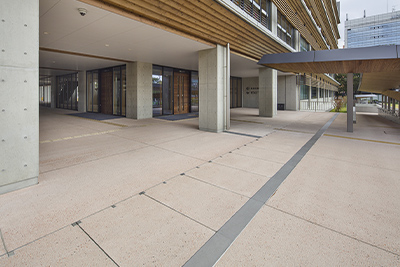

広野みらいオフィス
モルタルシップタイプ
（バネ固定仕様/歩行用）

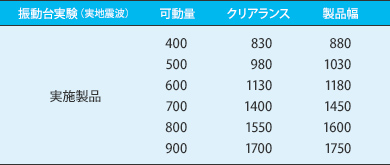

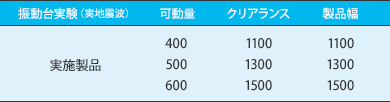

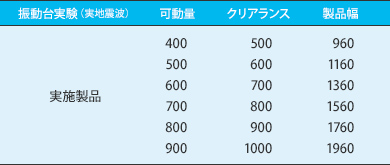

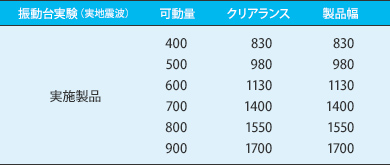

・振動台実験（歩行用モルタルシップタイプ・バネ固定仕様）
・振動台実験（歩行用モルタルシップタイプ・バネ固定出隅仕様）

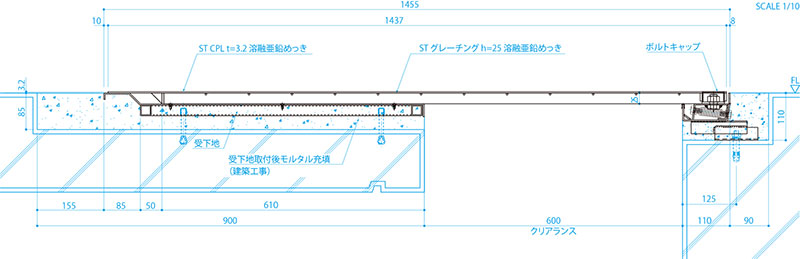

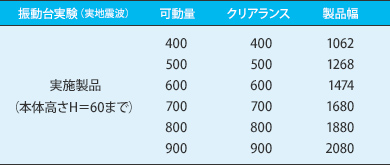

- 基 材 ：
- スチールグレーチング
- 仕 上 り：
- スチールチェッカープレート
- 適 用 ：
- 屋内外床
- 特 長 ：
- 基材のグレーチング材と仕上げ材のチェッカープレートを一体化した製品です。

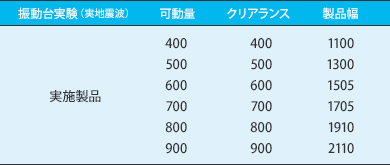

- 基 材 ：
- スチールグレーチング
- 仕 上 り：
- スチールチェッカープレート
- 適 用 ：
- 車両通行床
- 特 長 ：
- 基材のグレーチング材と仕上げ材のチェッカープレートを一体化した製品です。
重車両が通行するような高い強度を必要とする部位に最適です。

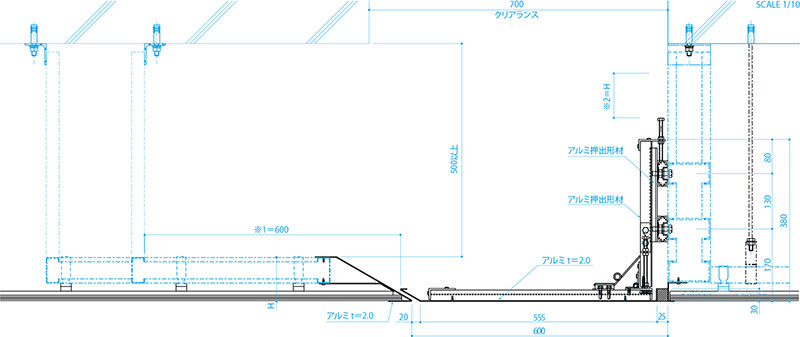

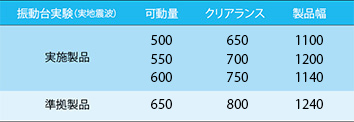

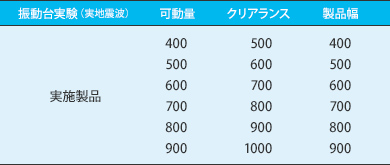

- 適 用 ：
- 屋内外（床Exp.J.C.なしでも使用可）
- 特 長 ：
-
クリアランス内部に可動カバーを内蔵した製品です。
床Exp.J.C.と併用することで可動量を保持しつつ、製品幅を小さくできます。
X方向の可動範囲に隣地境界や工作物がある場合に適しています。躯体の犬走りの下にも対応します。

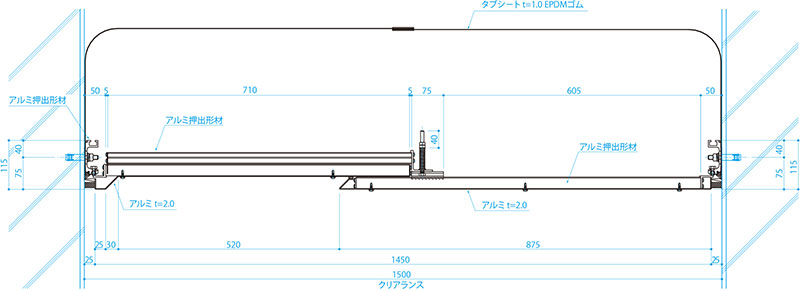

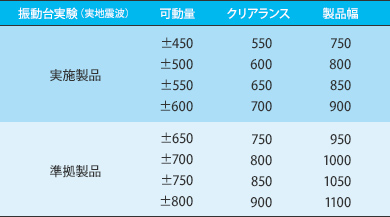

- 適 用 ：
- 屋外
- 特 長 ：
- 狭小仕様の犬走り下に限定した製品です。耐荷重強度は見込んでおりません。狭小仕様の最大設置深さ760mmに対して630mmと、130mm浅く設置することができます。また、X方向に縮まった時には、本体がコンパクトに最小100mmまで変形します。
外壁 Exp.J.C.
- 基 材 ：
- アルミ押出形材
- 仕 上 り：
- アルミパネル
- 適 用 ：
- 外壁/内壁
- 特 長 ：
-
しっかりとした両側固定構造と、弊社特許技術によるアルミ形材嵌合構造で、ガタツキが少なくスムーズな可動を実現する、最も高性能な壁用エキスパンションの集大成です。
内蔵システムは工場レディメイドのため、施工もスピーディーで安定した施工精度を確保します。
- 基 材 ：
- アルミ押出形材
- 仕 上 り：
- アルミパネル
- 適 用 ：
- 外壁/内壁
- 特 長 ：
- 可動時もクリアランスから本体がせり上がらない製品です。両側が壁で拘束される部位や、外壁面より奥側でエキスパンションを設置する場合に効果的です。
- 基 材 ：
- ステンレスパンタグラフ
- 仕 上 り：
- アルミパネル
- 適 用 ：
- 外壁/内壁
- 特 長 ：

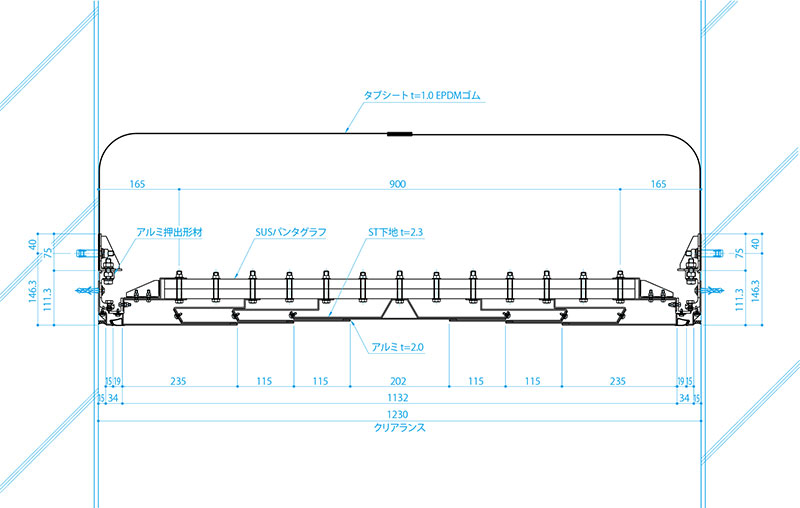

- パンタグラフ構造により、パネル本体が伸縮し、壁の面外に大きな突出がありません。製品幅内で可動範囲まで完結するため、両側が壁で拘束される部位や、壁仕上面より奥側でエキスパンションを設置する場合に有効です。
天井 Exp.J.C.
- 基 材 ：
- アルミ押出形材
- 仕 上 り：
- ボード/アルミパネル
- 適 用 ：
- 屋内天井
- 特 長 ：
- 躯体と天井仕上げ材との空間を可動スペースとして利用するため、内壁エキスパンションとの取り合いを気にせず納まり、 独立した可動性能を確保します。アルミ形材の組み合わせで可動もスムーズ、また製品幅も小さく、天井面とフラットに納まるため、製品も目立ちません。

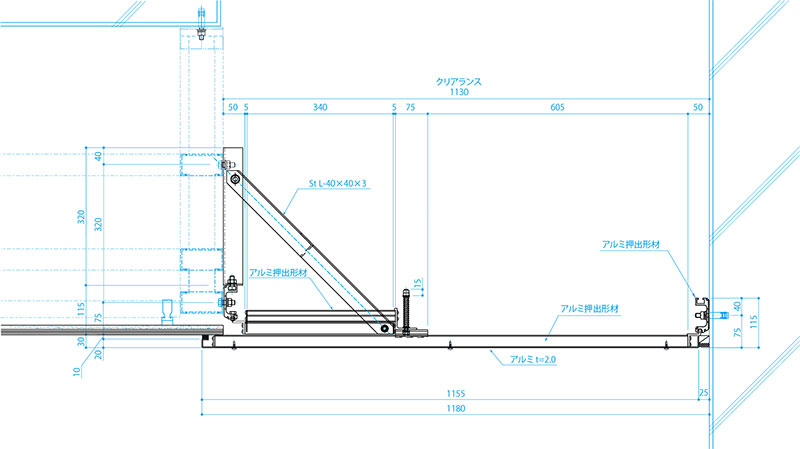

軒天 Exp.J.C.
- 基 材 ：
- アルミ押出形材
- 仕 上 り：
- アルミパネル
- 適 用 ：
- 屋外軒天/屋内天井
- 特 長 ：
- 躯体内部に配管などがあり、製品を躯体内部で納めることができない場合や、外壁エキスパンションと軒天出隅で取り合う場合に、最適な製品です。

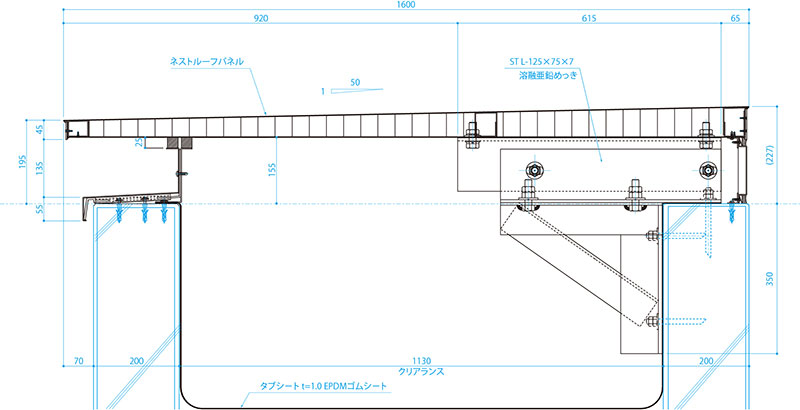

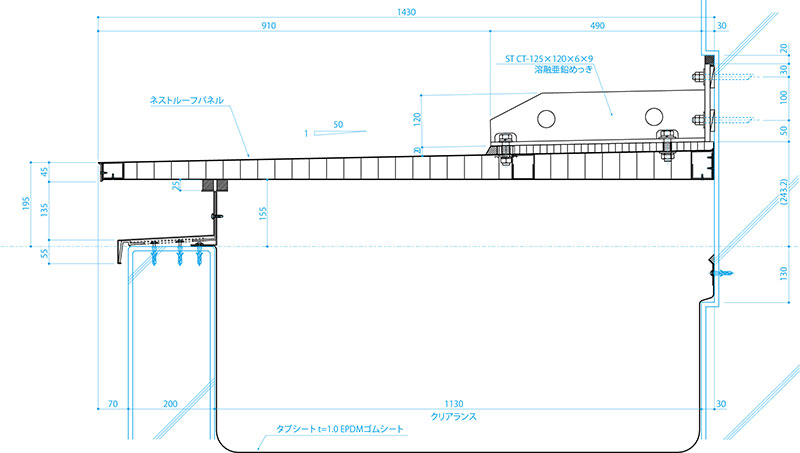

屋根 Exp.J.C.
- 基 材 ：
- ネストルーフパネル
- 仕 上 り：
- アルミパネル
- 適 用 ：
- 屋根/屋根壁
- 特 長 ：
-
特殊製法によりネストパネルに勾配を施した"ネストルーフパネル"を基材に使用。従来の屋根納まりで必要であった重量下地鋼材を無くし、パネル一枚でシンプルに納まる製品としています。
ネストパネルの平滑性と、軽量で高強度な特性を生かし、薄くエッジのあるスリムな納まりを実現します。
価格
お問い合わせください。
備考
設計者様へのお願い
免震Exp.J.C.の安全、可動量、コストの諸条件を満たすためには、より早い段階でのお打ち合わせが重要です。
納まりのご提案、作図協力などのご依頼はお気軽にご相談ください。
注意事項
開発の取り組み
東北地方太平洋沖地震において、免震構造建築物に施工された免震エキスパンションジョイントに30％近くの破損、不具合があったと報告されています。
ABC商会では、震災後、様々な検証と改良、加振台実地震波実験を行ない、地震時に回転や加速度、動的な動きに追従しうる製品の開発、改良に努めています。
