無機建材事業部
合金骨材配合厚付け頑強床仕上材
ラガーハードHV
特長
衝撃に強い強靭な床
特殊な粒状金属骨材とスチール繊維を配合。鋼鉄板のような頑強な床を形成。
長期間の過酷な条件下でも性能が劣化しにくい材料です。

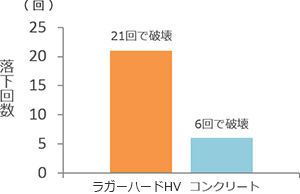

耐衝撃性試験
7.26kgの鉄球を7mの高さから同一箇所に落下
粉塵発生を防ぐ耐摩耗性
コンクリートの約6倍以上の耐摩耗性があり、車両・台車などの頻繁な走行にもすり減りにくく、有害な粉塵の発生を防ぎます。

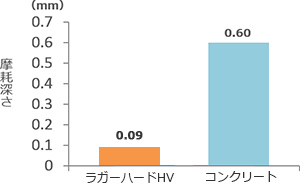

ラガーハードHVとコンクリートの
すり減り量を比較しました。
約6倍以上の耐摩耗性が
あることが分かります。
耐摩耗試験 2,000回転終了時（JIS K 7204）
耐摩耗試験（JIS K 7204）
危険な静電気スパークを防止
静電気をすばやく吸収、徐々に拡散・放電し、静電気スパークによる引火・爆発事故を防止します。すぐれた導電性により、鉄製工場などの溶接作業をする場所や可燃性ガスボンベ取り扱い所などに適しています。
1.0×107Ω未満であり、コンクリート同等の導電性を備えています。
電導値の測定（NFPA法）
施工事例

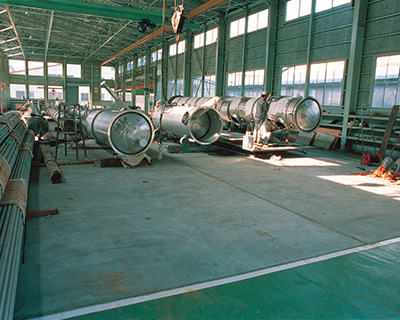

製管工場

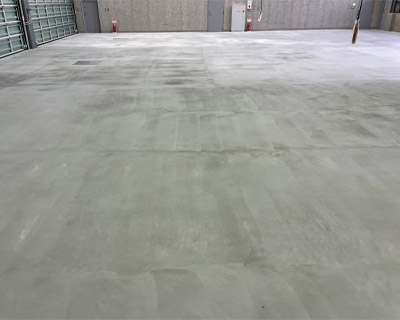

ナチュラル

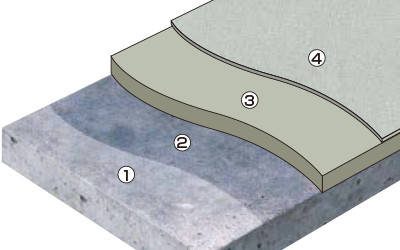

工法図
新設、改修ともに高強度を実現する塗り付け工法
既存のコンクリート下地処理を行ない、材料を塗り付けるのが「硬化コンクリート塗り付け工法」です。すぐれた耐久性を備え、厳しい条件にも耐える高強度を実現します。
カラー

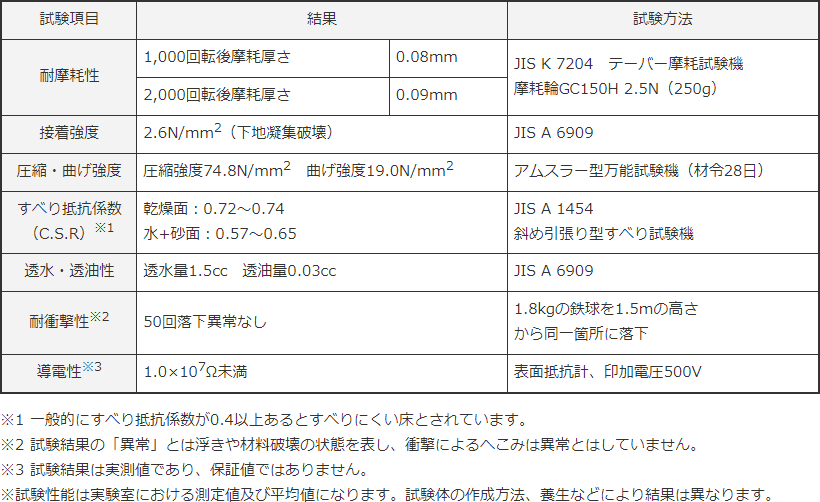

性能データ
| 試験項目 | 結果 | 試験方法 | |
|---|---|---|---|
| 耐摩耗性 | 摩耗減厚0.08mm（1,000回転） 摩耗減厚0.09mm（2,000回転） |
JIS K 7204 テーバー摩耗試験機 摩耗輪 GC150H 2.5N（250g） |
|
| 接着強度 | 2.60N/mm2（下地凝集破壊） | JIS A 6909 建研式接着力試験器 |
|
| 圧縮・曲げ強度 | 圧縮強度74.8N/mm2 曲げ強度19.0N/mm2 | JIS R 5201 アムスラー型万能試験機（材令28日） |
|
| すべり抵抗係数 （C.S.R）※1 |
平滑仕上げ | 乾燥面：0.72～0.74 水+砂面：0.57～0.65 |
JIS A 1454 斜め引張り型すべり試験機 |
| 防滑仕上げ | 乾燥面：0.85～0.86 水+砂面：0.63～0.67 |
||
| 透水性 | 1.5cc | JIS A 6909 透水試験B法 |
|
| 透油性 | 0.03cc | ||
| 耐衝撃性※2 | 50回落下異常なし | 1.8kgの鉄球を1.5mの高さ から同一箇所に落下 |
|
| 導電性※3 | 1.0×107Ω未満 | 絶縁抵抗計、印加電圧500V | |
- ※1一般的にすべり抵抗係数が0.4以上あるとすべりにくい床とされています。
- ※2試験結果の「異常」とは浮きや材料破壊の状態を表し、衝撃によるへこみは異常とはしていません。
- ※3試験結果は実測値であり、保証値ではありません。
※試験性能は実験室における測定値及び平均値になります。試験体の作成方法、養生などにより結果は異なります。
規格・価格
備考
- ●管理商品は、床材の性能を十分に発揮するために施工環境と施工技術の管理をお願いしている商品です。弊社では、日頃より研修会などを実施し、施工管理において高い技術水準を維持していただける施工業者様をご紹介しています。詳しくはお問い合わせください。
- ●セメント製品特有のひび割れ（クラック）が現れることがあります。ひび割れ（クラック）は、材質と下地に起因するものがあります。
- ●ラガーハードプライマーには有機溶剤を含有していますので、施工時は火気厳禁となります。
また、換気と臭気対策が必要です。 - ●施工仕様書をご確認のうえ、正しく安全にご使用ください。
- ●製品改良のため、予告なく性能・仕様を変更する場合があります。
- ●色見本は現物とは多少異なります。ご決定の際は、現物サンプルをご参照ください。
- ●施工場所の環境によりさびがでることがありますが、物性には影響はありません。
- ●厨房・洗車場など、常時水がかりする場所には使用できません。
このページと同一カテゴリの商品
