大型スタンダードルーバーブリンカース LD
特長
奥行きがあるため、大きな開口率でも高い目隠し効果
アルミ目隠しルーバーのスタンダード「ブリンカース」の大型形状タイプ。ルーバーサイズを大型化し奥行きを確保することで、大きな開口率で「採光」を確保しつつ、高い「目隠し効果」を得ることが可能となりました。
ブリンカース LDの採光・遮へいイメージ
通常のルーバー
（ BLD-50E ）
ブリンカース LD
（ BLLD-5022D ）
大型ルーバーならではのダイナミックなファサードを演出
大型アルミルーバーの存在感と大きなピッチが建物のファサードをダイナミックに仕上げることができます。
豊富なラインアップで、シルバー・二次電解着色・焼付塗装などのさまざまな表面処理に対応可能です。
大型ルーバーでも安心の高強度！
専用板ナットを採用し高い強度を確保しました。
見てる風動画
建材の質感を、動画でリアルに体感！（27秒）
施工事例
雪印メグミルク株式会社 大樹工場 各棟新築・増改築工事
BLLD-5015D・W-5
仙石線松島海岸駅
BLLD-3015D・W-3
オリオンビール株式会社 名護工場
BLLD-5015D・BO-1
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
ルーバー形状
;)

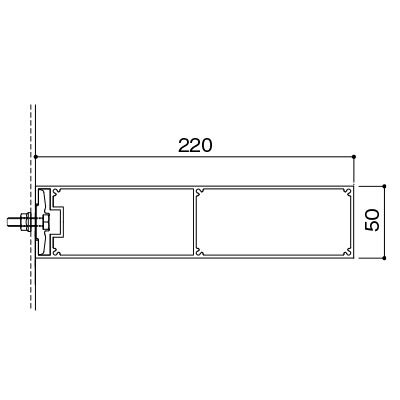

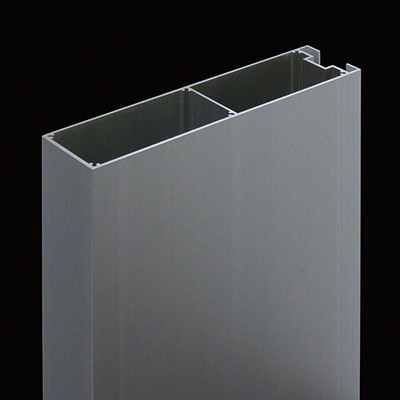

BLLD-5022D
標準ピッチ：250mm（開口率：80％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
;)
;)

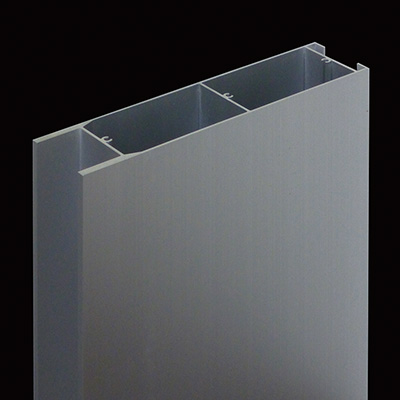

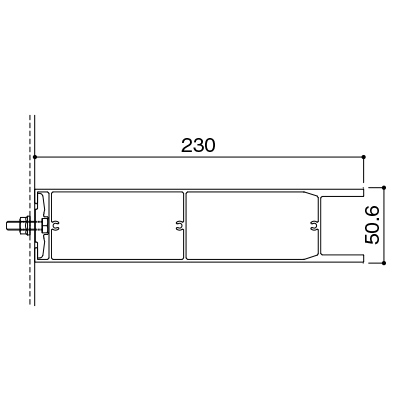

BLLD-5023H
標準ピッチ：250mm（開口率：80％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
;)
;)

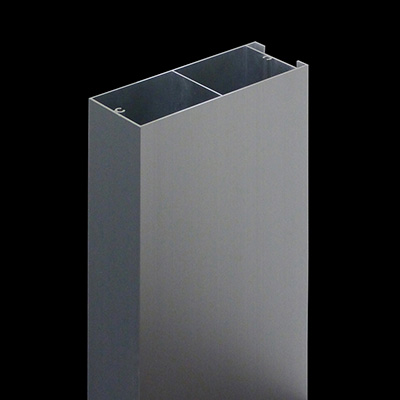

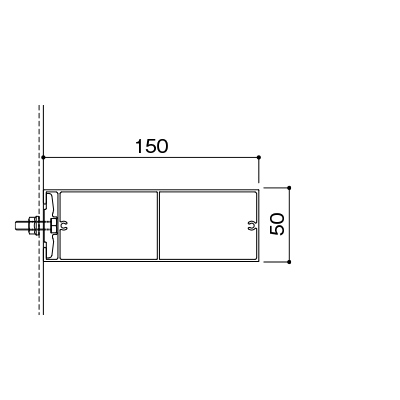

BLLD-5015D
標準ピッチ：200mm（開口率：75％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
;)
;)

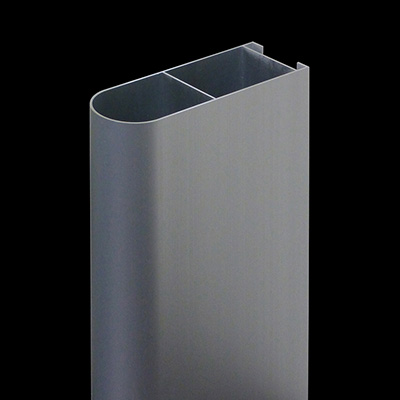

BLLD-5015R
標準ピッチ：200mm（開口率：75％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
;)
;)

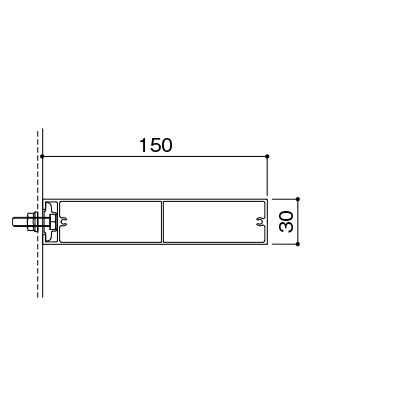

BLLD-3015D
標準ピッチ：150mm（開口率：80％）
定尺：L≦5,000mm
板ナット：ABN-30
R加工：不可
;)

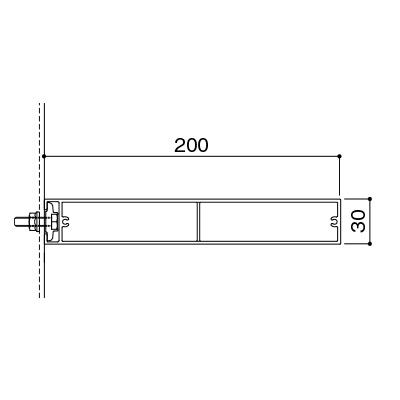

BLLD-3020D
標準ピッチ：200mm（開口率：85％）
定尺：L≦5,000mm
板ナット：ABN-30
R加工：不可
;)

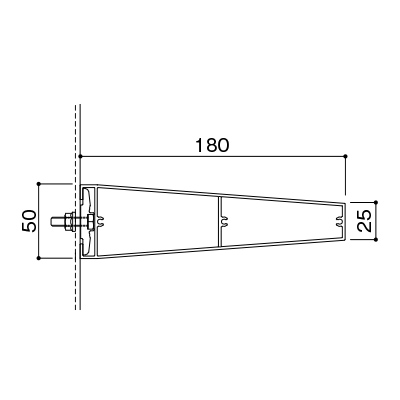

BLLD-2518A
標準ピッチ：180mm（開口率：72.2％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
カラー
シルバーアルマイト
;)
シルバー
二次電解着色
;)
BO-S
;)
BO-1
;)
BO-2
;)
BO-3
;)
BO-4
;)
BO-K
木目調焼付（フッ素焼付）
;)
W-1
;)
W-2
;)
W-3
;)
W-4
;)
W-5
;)
W-6
;)
W-7
※色調は若干の濃淡が出ることがあります。
不燃木目シート貼
;)
;)
;)
;)
;)
;)
;)
;)
貼付可能形状（全3種）
BLLD-3015D、BLLD-5015D、BLLD-3020D
- ルーバーランダム張り「アットランダム」
-
「アットランダム」は、ランダム張りの色選定にかかる労力を低減するために、自然界の素材をイメージし、調和のとれた4色をランダムに配置した6種類のベースプランをご用意しました。濃淡も選択できるよう、標準（±0）に加え4色の組み合わせ比率を変えた、濃（＋2、＋1）と淡（－2、－1）もラインアップ。手軽に美しく調和のとれたランダム張りを実現できます。
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
座面圧力：
面外周部まで分散し働いている。
軸に対して、対称分散を示している。
一般的なフランジ付きナット
断面図
3次元光弾性写真
座面圧力：
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。
規格・価格
備考
- ●全品受注生産品です。
- ●上記価格はh≦31mの100m2基準価格です。
- ●取付下地/規格は次のとおりです。
| アルミ胴縁L | L-50×90×4 | L=3,000 標準ピッチでの孔あけ加工済み |
| 胴縁C | C-100×50×20×3.2 | L=4,000 標準ピッチでの孔あけ加工済み |
| 胴縁L | L-50×50×4.0 | L=4,000 標準ピッチでの孔あけ加工済み |
| アングル 1010 | 100×100×7 | L=100 胴縁C用 M12ボルトナット付 |
| アングル 7550 | 75×50×6 | L=50 胴縁L用 M12ボルトナット付 |
- ●下地胴縁の材質、防錆処理、取付ピッチによって価格が異なりますので、特約販売店または弊社担当員にご相談ください。
