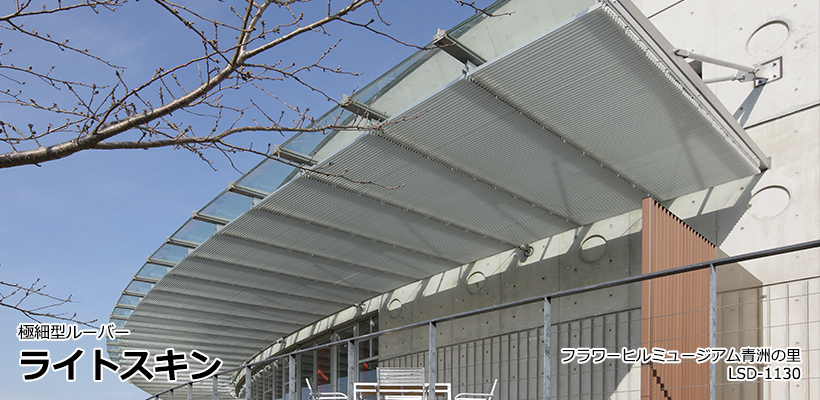

極細型ルーバーライトスキン
見付幅11mmを実現した極細型ルーバー。
精密な押出し技術を駆使した限界形状は、雲のように軽い仕上がりで壁面に透明なカーテンを装います。
特長
僅か11mm、極細な見付け幅
精密な押出し技術と固定構造で、ルーバー見付け幅11mmという薄さを実現しました。
胴縁ラインが目立たない、特製ブラインド加工
胴縁を特製加工することで、胴縁ラインを極力目立たない納まりを実現できます。
施工手間を省力化する、ユニット取付工法
細かいピッチの極細ルーバーは、ユニット一体で取付けることで現場施工性を向上します。

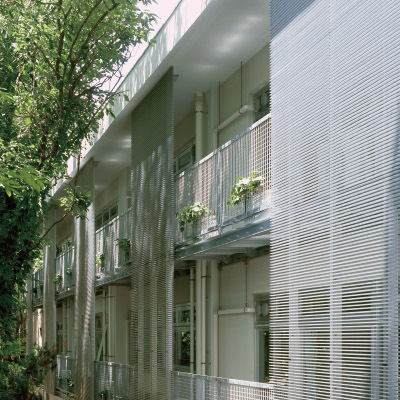

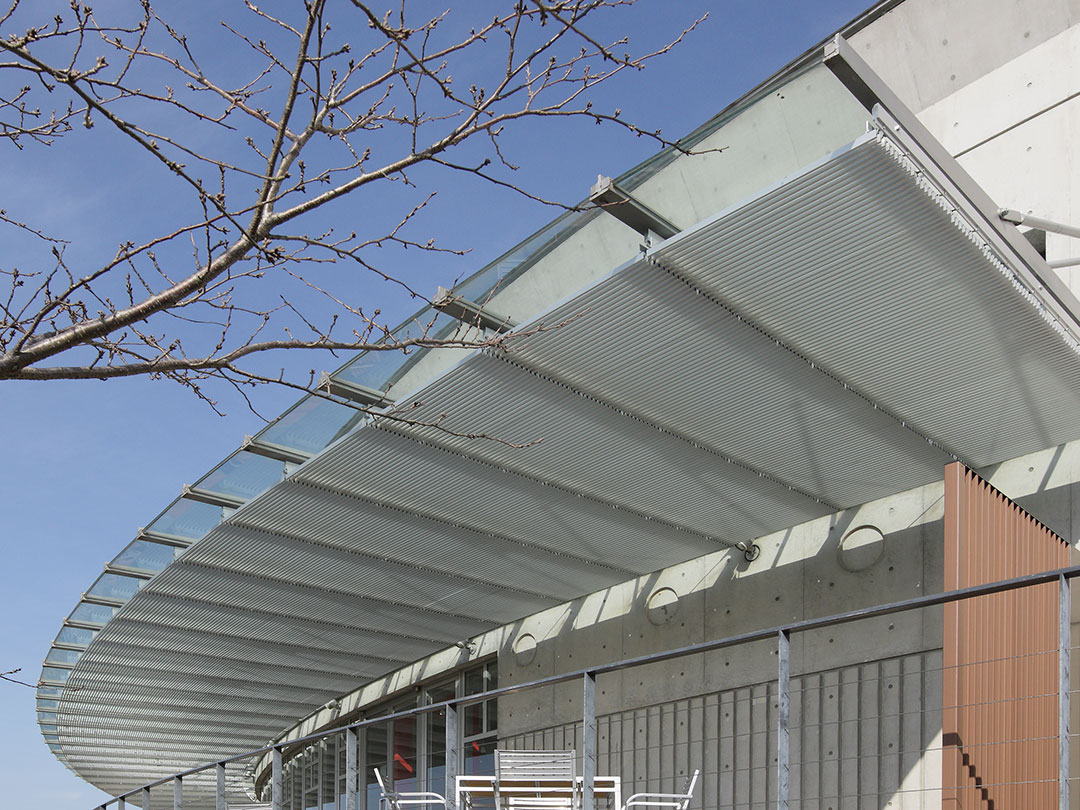

施工事例
東京大学（駒場Ⅰ）学生会館（東京）
ライトスキン LSD-0630

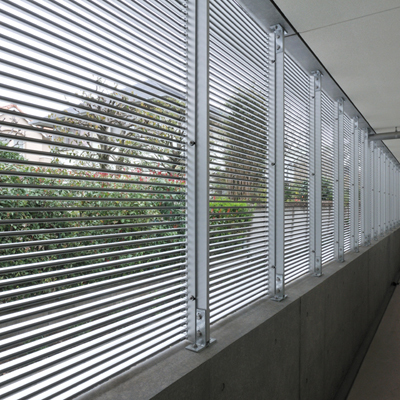

一橋大学国立国際ゲストハウス
ライトスキン LSV-1130
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
ルーバー形状
;)

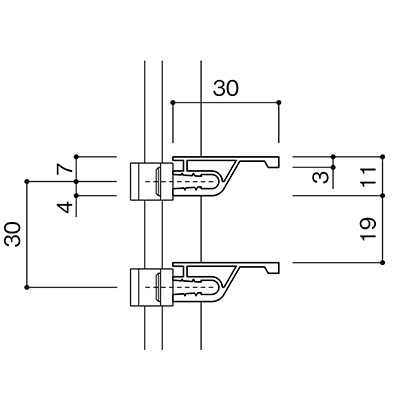

LSD-0330
標準ピッチ：30mm
（開口率63％）
;)

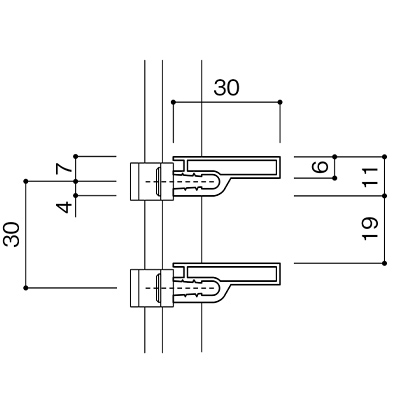

LSD-0630
標準ピッチ：30mm
（開口率63％）
;)

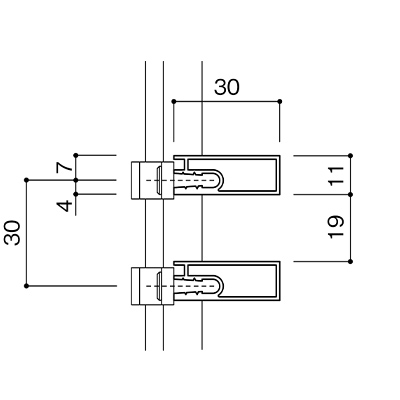

LSD-1130
標準ピッチ：30mm
（開口率63％）
;)

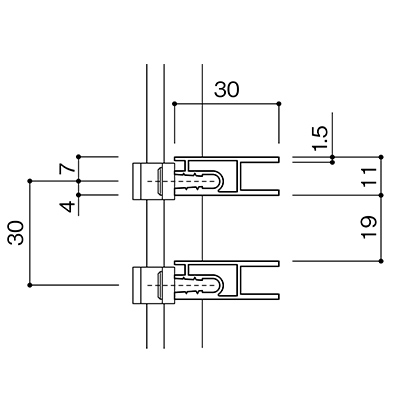

LSC-1130
標準ピッチ：30mm
（開口率63％）
;)

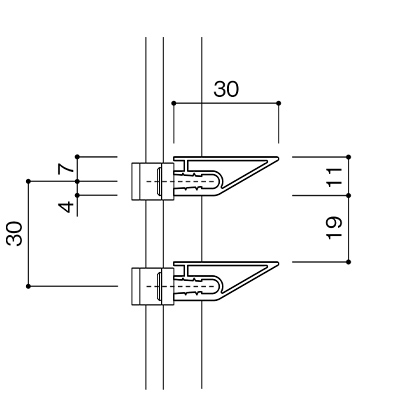

LSV-1130
標準ピッチ：30mm
（開口率63％）
;)

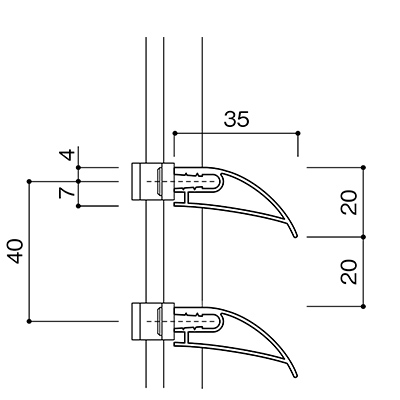

LSJ-2035
標準ピッチ：40mm
（開口率65％）
;)

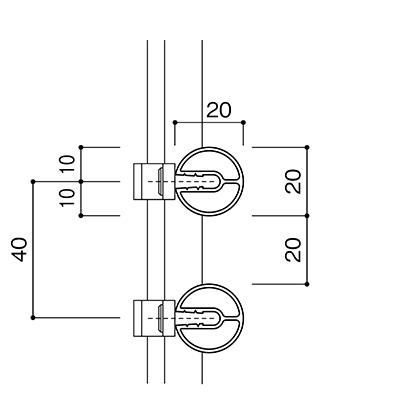

LSO-20
標準ピッチ：40mm
（開口率50％）
カラー
;)
シルバー
;)
BO-S
;)
BO-1
;)
BO-2
;)
BO-3
;)
BO-4
;)
BO-K
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
規格・価格
施工・納まり
備考
- ●全品受注生産品です。納期についてはお問い合わせください。
