化成品事業部
速硬化・高耐候ハイソリッド型防滑塗り床材
ネオクリートASトップ／ネオクリートASトップクリア
特長
ネオクリートASトップ
屋内外の滑りやすい場所に最適
スロープなどフォークリフトがスリップしやすい場所の簡易補修にも使用可能です。
夜間改修で翌朝には使用できる速硬化性
塗付間隔は１時間、上塗り後は３時間で歩行可能です。

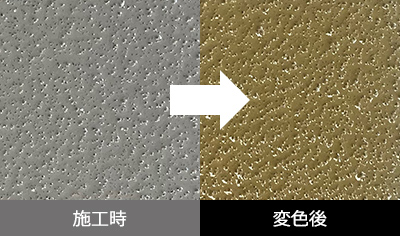

庇下など直射日光の当たる場所にも施工できる優れた耐候性

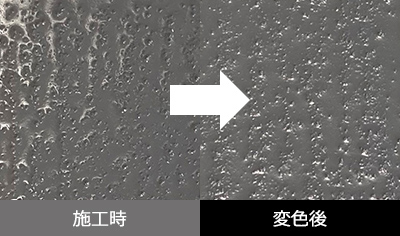

メタルウェザーによる促進耐候性試験（100時間照射）の結果、トップコートなしでも著しい変色は発生しません。
ネオクリートASトップ
汎用エポキシ樹脂系塗り床材
ネオクリートASトップクリア

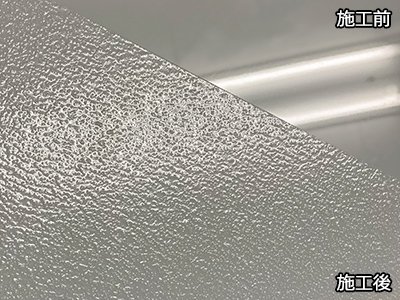

下地の意匠性を活かしながら防滑付与
屋内外の滑りやすい場所に最適です。
スロープなどフォークリフトがスリップしやすい場所の簡易補修にも使用可能です。
ケミクリートEに施工した場合の仕上げ例
夜間改修で翌朝には使用できる速硬化性
上塗完了後２時間で歩行可能です（23℃）。

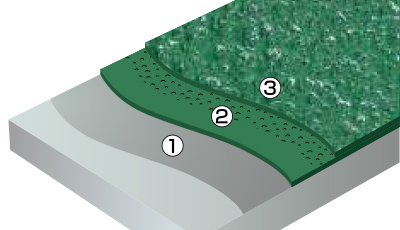

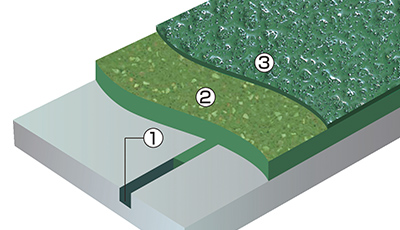

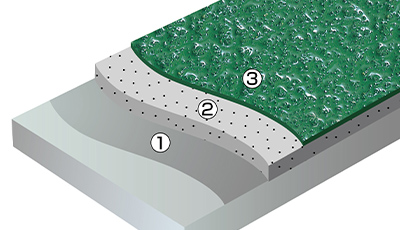

工法図

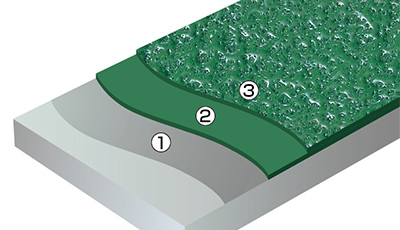

ネオクリートASトップ

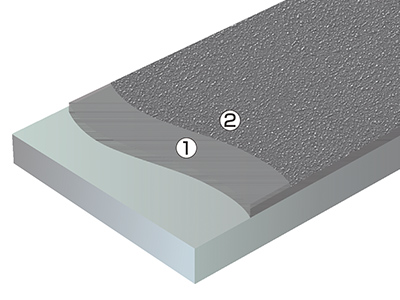

ネオクリートASトップクリア
適用下地
- ・エポキシ樹脂系
- ・ウレタン樹脂系
- ・コンクリートなど
- ※アクリル樹脂系の仕上材には適用できません。
その他組み合わせはお問い合わせください。

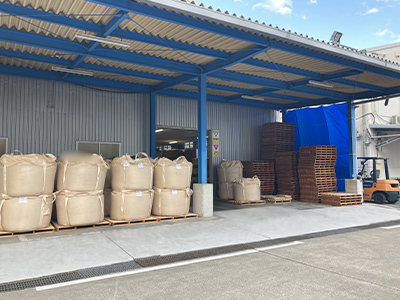

施工事例
カラー
価格
性能データ
物理特性
ネオクリートASトップ

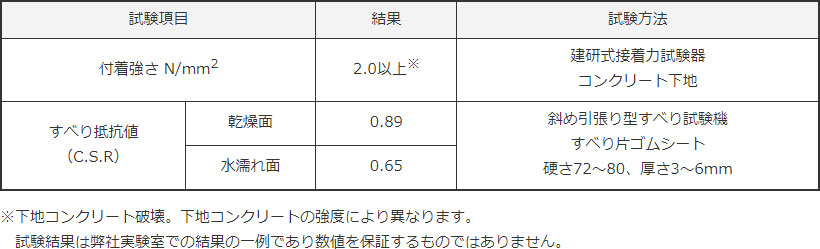

| 試験項目 | 結果 | 試験方法 | |
|---|---|---|---|
| 付着強さ N/mm2 | 2.0以上※ | 建研式接着力試験器 コンクリート下地 |
|
| すべり抵抗値 （C.S.R） |
乾燥面 | 0.89 | 斜め引張り型すべり試験機 すべり片ゴムシート 硬さ72～80、厚さ3～6mm |
| 水濡れ面 | 0.65 | ||
※下地コンクリート破壊。下地コンクリートの強度により異なります。
試験結果は弊社実験室での結果の一例であり数値を保証するものではありません。
ネオクリートASトップクリア

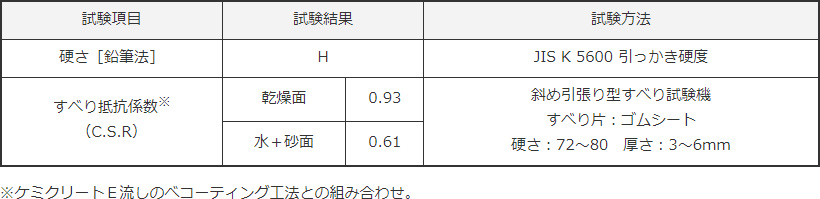

| 試験項目 | 試験結果 | 試験方法 | |
|---|---|---|---|
| 硬さ［鉛筆法］ | H | JIS K 5600 引っかき硬度 | |
| すべり抵抗係数※
（C.S.R） |
乾燥面 | 0.93 | 斜め引張り型すべり試験機 すべり片：ゴムシート 硬さ：72～80 厚さ：3～6mm |
| 水＋砂面 | 0.61 | ||
※ケミクリートＥ流しのべコーティング工法との組み合わせ。

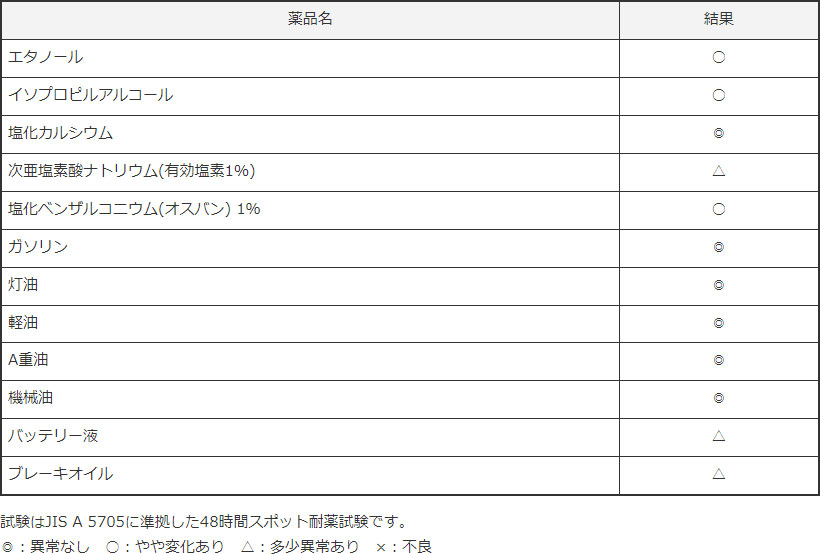

耐薬品性一覧
| 薬品名 | 結果 |
|---|---|
| エタノール | ○ |
| イソプロピルアルコール | ○ |
| 塩化カルシウム | ◎ |
| 次亜塩素酸ナトリウム(有効塩素1％) | △ |
| 塩化ベンザルコニウム(オスバン) 1％ | ○ |
| ガソリン | ◎ |
| 灯油 | ◎ |
| 軽油 | ◎ |
| A重油 | ◎ |
| 機械油 | ◎ |
| バッテリー液 | △ |
| ブレーキオイル | △ |
試験はJIS A 5705に準拠した48時間スポット耐薬試験です。
◎：異常なし ○：やや変化あり △：多少異常あり ×：不良
備考
- 使用上の注意
-
- ●本商品は防滑仕上げのため、転倒時のすりむきなど思わぬケガをする場合もあります。ご使用の際には十分ご注意ください。
- ●硬い材質のものを床面で引きずったり、落下させた場合には、床材が破損、損傷することがあります。
- ●外部の雨掛かり部分では、光沢が低下しチョーキングが発生することがあります。
【ネオクリートASトップ】
- ●防滑目に多少のムラができることがあります。
- ●プライマーは溶剤系です。
- ●平滑仕上げはローラー痕等が生じるため施工できません。
- ●屋外には散布防滑を推奨します。
ご相談ください
使用条件・工法の選定・価格などお気軽に専門スタッフにご相談ください
塗り床は使用する場所に見合った機能性とトータルコストを同時に検討し、コストパフォーマンスを向上させます。より満足いただくには「使用する場所」「イニシャルコスト」「ランニングコスト」のバランスが重要です。
使用条件・工法の選定・価格についてなど、まずはお気軽に専門スタッフにご相談ください。
このページと同一カテゴリの商品
