格子ルーバー

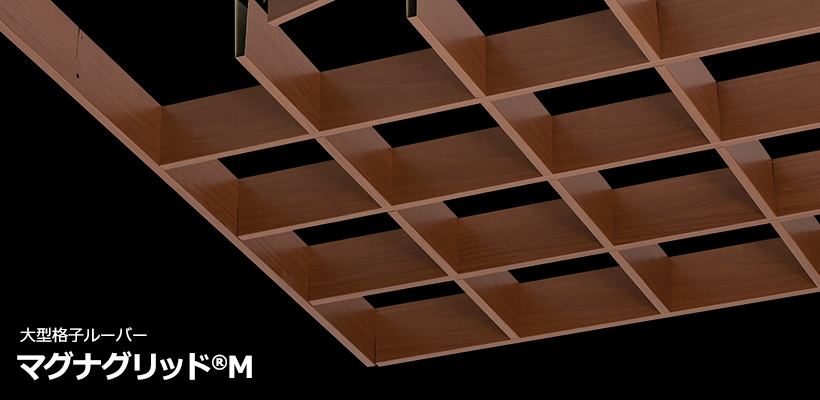

マグナグリッドM
特長
シームレスな美しい仕上がりのルーバーシステム

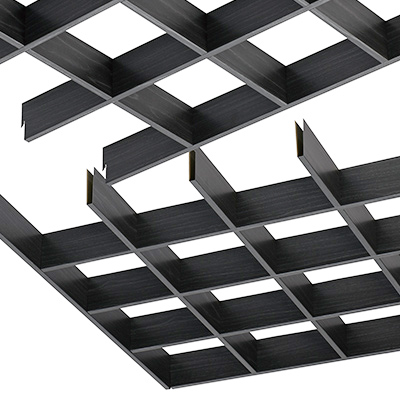

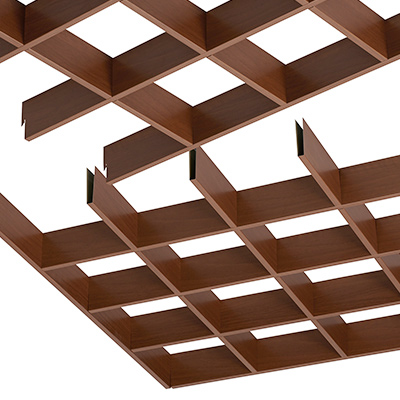

マグナグリッド（シームレスタイプ）は、U型に曲げたスチールを格子状に組んだルーバーシステム。
格子寸法が大きく広いスペースでも、シームレスに美しく仕上がります。
防災設計
火災が発生した際には、煙をプレナム内に滞留させ、避難時間の確保ができます。
メンテナンス性
室内からプレナム内を視点検できるため、点検口は不要です。
定形パネルを任意に取り外すことができ、メンテナンスも簡単です。
施工事例

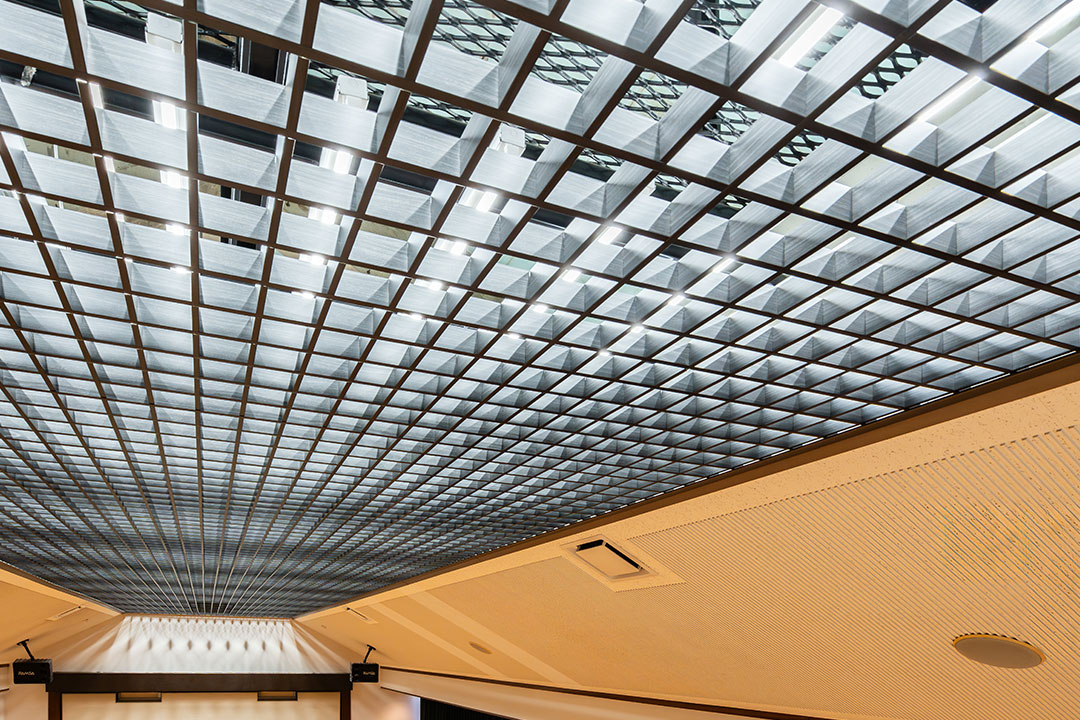

我孫子市根戸近隣センター
MGM-15-126・クラシカルオーク

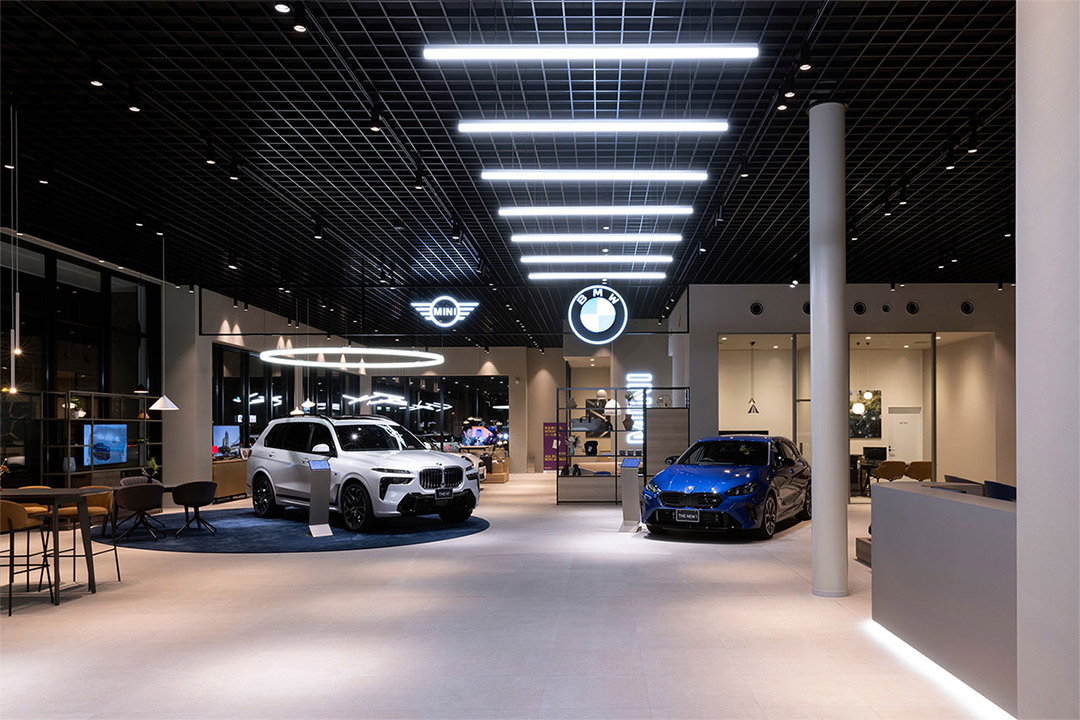

Hakodate BMW/MINI函館
MGM-15-210・ブラック（特注色）
規格

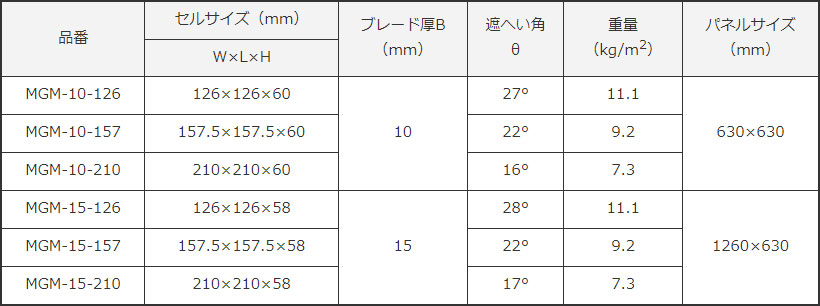

ハンガーランナー工法

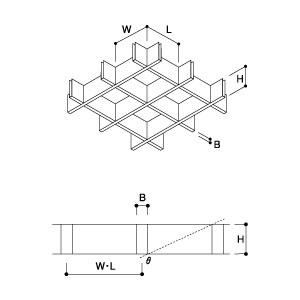

| 品番 | セルサイズ W×L×H（mm） |
ブレード厚B （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| MGM-10-126 | 126×126×60 | 10 | 27° | 11.1 | 630×630 |
| MGM-10-157 | 157.5×157.5×60 | 22° | 9.2 | ||
| MGM-10-210 | 210×210×60 | 16° | 7.3 | ||
| MGM-15-126 | 126×126×58 | 15 | 28° | 11.1 | 1,260×630 |
| MGM-15-157 | 157.5×157.5×58 | 22° | 9.2 | ||
| MGM-15-210 | 210×210×58 | 17° | 7.3 |

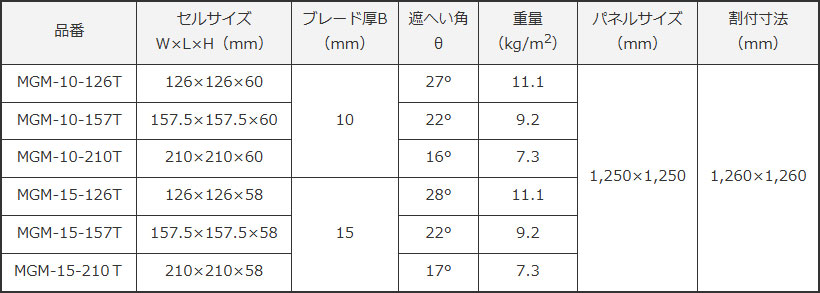

Tバー工法
| 品番 | セルサイズ W×L×H（mm） |
ブレード厚B （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
割付寸法 （mm） |
|---|---|---|---|---|---|---|
| MGM-10-126T | 126×126×60 | 10 | 27° | 11.1 | 1,250×1,250 | 1,260×1,260 |
| MGM-10-157T | 157.5×157.5×60 | 22° | 9.2 | |||
| MGM-10-210T | 210×210×60 | 16° | 7.3 | |||
| MGM-15-126T | 126×126×58 | 15 | 28° | 11.1 | ||
| MGM-15-157T | 157.5×157.5×58 | 22° | 9.2 | |||
| MGM-15-210Ｔ | 210×210×58 | 17° | 7.3 |
仕様
| 仕上 | ポリエステル樹脂 |
|---|---|
| 材質 | 溶融亜鉛めっき鋼鈑 SGC440 Z12 |
施工・メンテナンス・その他
