アルミ片流れルーバーインターライン 直付け嵌合タイプ

(アルウィトラ・シーリング事業部)

アルウィトラ・シーリング事業部

インターライン 直付け嵌合タイプ
  • 屋内

  • 軒天

よりフラットでシンプルな嵌合タイプの天井直付け片流れルーバー

特長

直付けタイプ

天井裏や下地を見せずに、美しく空間演出できます。ルーバーだけが見えるため、スッキリした印象です。

直付けタイプ

嵌合部を見せないフラットな納まり

アダプターが内部に入りこむため、当社従来品「直付けタイプ」と比較するとよりフラットです。

直付けタイプ

直付けタイプ

直付け嵌合タイプ

直付け嵌合タイプ

見付幅15mmの嵌合ルーバー(IL-S1510K)

従来品の「直付けタイプ」で需要の多かったルーバー見付幅15mmを実現しました。

見付幅15mmの嵌合ルーバー(IL-S1510K)

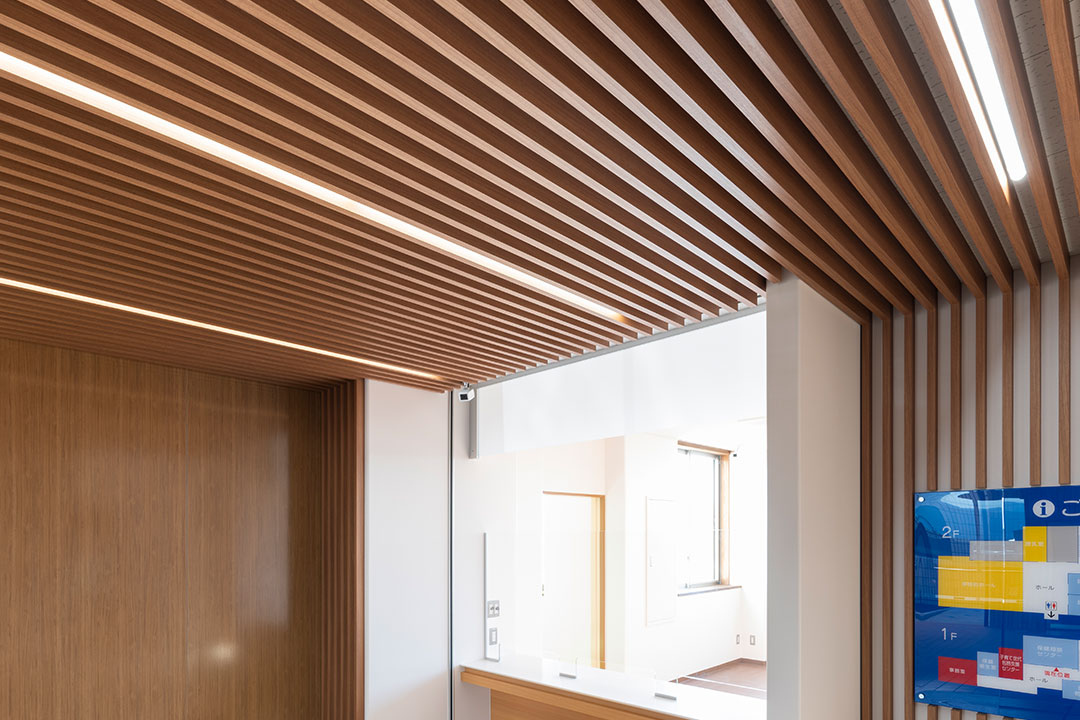

施工事例

インターライン 直付け嵌合タイプ 施工事例

上板町保健相談センター
IL-S3010K・ベントウォールM

商品写真

インターライン 直付け嵌合タイプ商品写真
インターライン 直付け嵌合タイプ商品写真

仕上げ色

アルマイト

インターライン 直付け嵌合タイプ仕上げ色

シルバー

木目(内部用オレフィンシート貼り/軒天用オレフィンシート貼り)

インターライン 直付け嵌合タイプ仕上げ色

VN101/VG101

ベントウォールM

インターライン 直付け嵌合タイプ仕上げ色

VN102/VG102

フイェノバーチL

インターライン 直付け嵌合タイプ仕上げ色

VN103/VG103

プライマリーオークL

インターライン 直付け嵌合タイプ仕上げ色

VN104/VG104

プライマリーオークM

インターライン 直付け嵌合タイプ仕上げ色

VN105/VG105

アールウォールナットD

インターライン 直付け嵌合タイプ仕上げ色

VN106/VG106

キングダムオーク

インターライン 直付け嵌合タイプ仕上げ色

VN107/VG107

ブルートブラック

  • ※VN***は内部用、VG***は軒天用の色番となります。
  • ※指定色も承ります。
  • ※完全受注生産品です。

木目(木目塗装)

インターライン 直付け嵌合タイプカラー

ベントウォールMT

インターライン 直付け嵌合タイプカラー

フィエノバーチLT

インターライン 直付け嵌合タイプカラー

プライマリーオークLT

インターライン 直付け嵌合タイプカラー

プライマリーオークMT

インターライン 直付け嵌合タイプカラー

アールウォールナットDT

インターライン 直付け嵌合タイプカラー

キングダムオークT

インターライン 直付け嵌合タイプカラー

プルートブラックT

インターライン 直付け嵌合タイプカラー

W-1T

インターライン 直付け嵌合タイプカラー

W-2T

インターライン 直付け嵌合タイプカラー

W-3T

インターライン 直付け嵌合タイプカラー

W-4T

インターライン 直付け嵌合タイプカラー

W-5T

インターライン 直付け嵌合タイプカラー

W-6T

インターライン 直付け嵌合タイプカラー

W-7T

木目(ツキ板)

インターライン 直付け嵌合タイプカラー

ホワイトオーク

インターライン 直付け嵌合タイプカラー

ハードメープル

インターライン 直付け嵌合タイプカラー

ホワイトアッシュ

インターライン 直付け嵌合タイプカラー

ウォールナット

インターライン 直付け嵌合タイプカラー

アメリカンチェリー

※天然木のため色・柄にはムラが生じます。

ルーバーランダム張り「アットランダム」

「アットランダム」は、ランダム張りの色選定にかかる労力を低減するために、自然界の素材をイメージし、調和のとれた4色をランダムに配置した6種類のベースプランをご用意しました。濃淡も選択できるよう、標準(±0)に加え4色の組み合わせ比率を変えた、濃(+2、+1)と淡(-2、-1)もラインアップ。手軽に美しく調和のとれたランダム張りを実現できます。

製品断面図

インターライン 直付け嵌合タイプ 製品断面図

IL-S1510K

インターライン 直付け嵌合タイプ 製品断面図

IL-S2008K

インターライン 直付け嵌合タイプ 製品断面図

IL-S2010K

インターライン 直付け嵌合タイプ 製品断面図

IL-S2015K

インターライン 直付け嵌合タイプ 製品断面図

IL-S3003K

インターライン 直付け嵌合タイプ 製品断面図

IL-S3005K

インターライン 直付け嵌合タイプ 製品断面図

IL-S3006K

インターライン 直付け嵌合タイプ 製品断面図

IL-S3010K

インターライン 直付け嵌合タイプ 製品断面図

IL-S3015K

インターライン 直付け嵌合タイプ 製品断面図

IL-S5005K

インターライン 直付け嵌合タイプ 製品断面図

IL-S5010K

インターライン 直付け嵌合タイプ 製品断面図

IL-S5015K

インターライン 直付け嵌合タイプ 製品断面図

IL-T3005K

上下固定のパーティション仕様もご用意しています。
詳細は担当営業までお問い合わせください。

インターライン 直付け嵌合タイプ 製品断面図

断面図

IL-S1510Kタイプ 内部天井施工例

インターライン 直付け嵌合タイプ 断面図
インターライン 直付け嵌合タイプ 断面図

規格

品番 木目 ラインサイズ(mm) 標準ピッチ
(mm)
遮へい角
(標準ピッチ時)
重量
(kg/m2)
木目
シート貼
木目
塗装
ツキ板貼 H W L(定尺)
IL-S1510K 100 15 3,000 150 36°  7.1 
IL-S2008K 80 20 100 32° 9.8
IL-S2010K 100 20 150 38° 7.2
IL-S2015K 150 20 150 49° 10.3
IL-S3003K 30 30 75 34° 8.1
IL-S3005K  50 30 100 35° 8.0
IL-S3006K 60 30 100 40° 9.2
IL-S3010K  100 30 150 40° 8.0
IL-S3015K  150 30 150 51° 10.7
IL-S5005K  50 50 150 26° 7.3
IL-S5010K  100 50 250 27° 6.1
IL-S5015K  150 50 300 31° 6.4
IL-T3005K 50 150 200 24° 7.6

※小口キャップ(単色塗装仕上)をご用意しています。(別途)

備考

  • ●参考材工設計価格は100m2基準価格です。これ以下の面積は割高になりますのでご注意ください。
  • ●下地は別途となります。
  • ●ルーバーの取付ピッチは変更可能です。記載図の取付ピッチは弊社の標準ピッチになります。
  • ●納期はお問い合わせください。
  • ●セーフティ対策として、インターラインの両端を必ずビスで固定してください。
