アルウィトラ・シーリング事業部
インターバイザー CANシリーズ・キャノピー仕様（現場組立型）
特長
- 現場組み立て型
-
長さ方向にパネルを1枚ずつ組み立てるため、簡単に施工が行えます。
- 省スペースで施工可能
-
積み降ろしや施工に重機を必要としません。
ハニカムパネル庇は一枚物の大判で重機を使うため相応の施工スペースが必要であるのに対し、搬入や施工に場所を取らず省スペースで施工が可能です。
- 自由度の高い納まり
-
鉄骨の配置次第で支持位置を自由に設定できます。
切り欠きや大型の出隅コーナーのような複雑な納まりにも柔軟に対応します。
- 意匠性の高さ
-
継ぎ部材の要らないアルミ形材製のフィンを連結させるため連続性のある意匠を表現できます。
庇本体は目地が目立たず、意匠性の高いシャープなデザインです。
- 庇本体は意匠に合わせて選択可能
-
現場の意匠にあわせて庇本体の厚みをシャープな25mmまたは重厚感のある60mmから選択できます。
納まり例

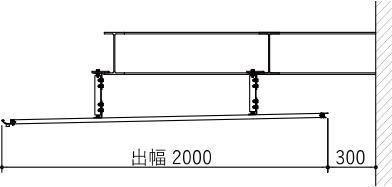

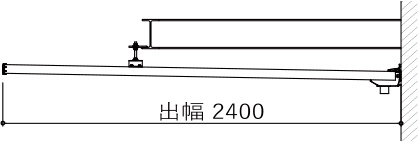

基部側固定 吊り下げ式
庇本体の厚み60mm
基部側固定 吊り下げ式
庇本体の厚み60mm

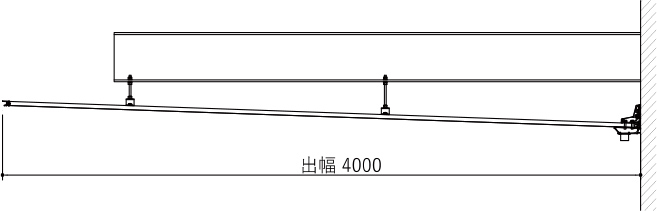

基部側固定 吊り下げ式
庇本体の厚み25mm

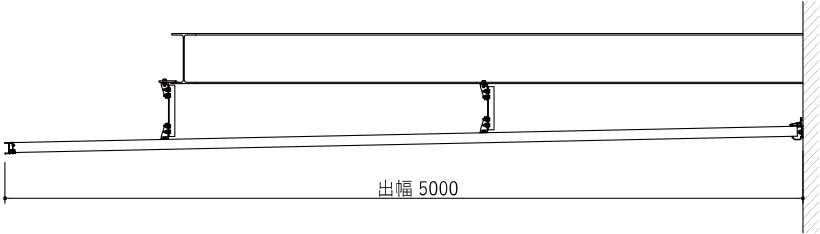

完全吊り下げ式
庇本体の厚み25mm

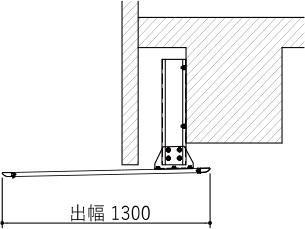

片持ち吊り下げ式
庇本体の厚み25mm

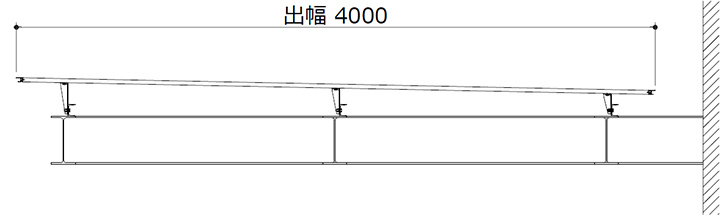

下面支持式
庇本体の厚み25mm
- ●鉄骨下地は別途建築工事が必要です。
- ●価格は現場条件により異なりますので、お問い合わせください。
- ●納まり例の出幅は参考寸法です。現場条件に合わせてご提案いたします。

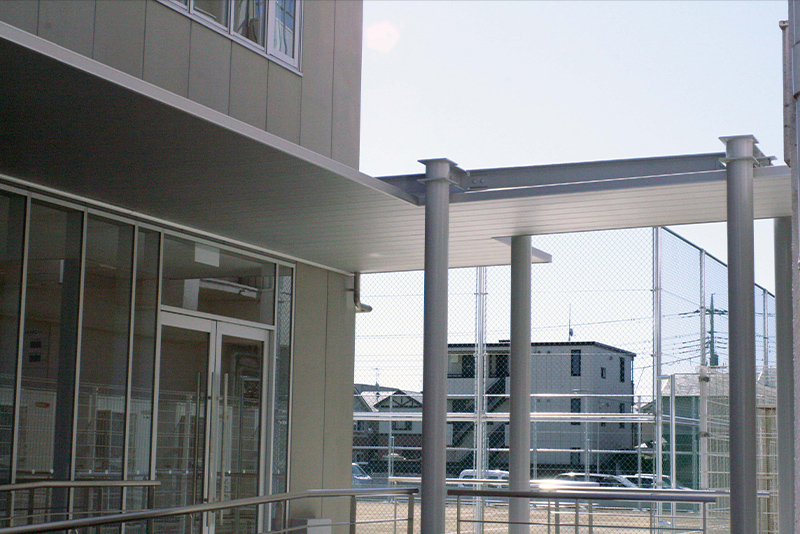

施工事例
・
・
カラー
- ※ブラック以外も日塗工指定の近似色で対応可能です。
- ※ブラック仕様（焼付塗装）で対応できる製品出幅（形材長さ）は4,000mmまでとなります。
- ※H型鋼など鉄鋼下地は別途建築工事にてご用意ください。
- ※アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
- ※吊り固定部の特注ブラケット（SUS製）は、ショットブラスト近似色（濃いグレー色）です。指定色での対応も可能ですのでお問合わせください。
- ●電解着色、JIS H 8602に規定される種類A1。
オプション
LEDダウンライト（推奨品）
CANシリーズの全てのタイプでLEDダウンライトの取り付け加工が可能です。弊社では（株）タカショーデジテックのLEDダウンライト「ダウンライト3型」を推奨品としてご紹介しています。すっきりとしたデザインはそのままに、庇下を優しく照らします。
ローボルトタイプの浅型LEDダウンライトです。庇の本体厚（25mm・60mm）の中にすっきりと納まり、照明器具の外径もφ62mmと小型です。点灯用の専用トランス（電源装置）は屋外設置にも対応し、センサーやタイマー機能を備えたモデルもあります。様々な利用シーンに応じた使い分けが可能です。庇本体への照明器具の取付けは、板ばねを使ったワンタッチタイプなので施工も簡単です。
製品仕様
| 品番 | 本体色 | 定格入力電圧 | 定格 消費電力 |
照射角 | 取付穴径 | 外径 | 色温度 | 発光色 | 照度※ | 光束 | 防水性能 | 材質 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBH-D07G | グレイッシュゴールド | DC 12V/24V (電源装置別置) |
3.1W | 26° | φ52mm | φ62mm | 2700K | 電球色 | 547lx | 155lm | IPX4 | <ハウジング> アルミニウム合金 <レンズ> ポリカーボネート <板ばね> ステンレス鋼 |
| HBH-D07B | ブラウン |
LEDダウンライト納まり例
アームレスタイプ：CAN801AFRの場合
- ●電源コードの取出し位置は固定ボルト位置より150mm以上ずらしてください。
- ●電源コード取出し穴とLEDダウンライト取付穴は製作時に加工して出荷されます。
- ●あらかじめ必要長さの電源コードを取出し穴に通して固定してください。
- ※結線作業等は電気工事業者様にご依頼ください。
規格・価格
現場条件により異なりますので、お問い合わせください。
