衝撃吸収シート床材レイジャー4.0

(乾式材事業部)

乾式材事業部

レイジャー4.0
  • 耐摩耗性
  • 耐動荷重性
  • 耐久性
  • 耐薬品性
  • 抗菌性
  • 耐油性
  • 防滑性
  • 衝撃吸収性
  • 反発性

    ※1

  • 減音性
  • 床暖対応

    ※2

  • 清掃性
  • ノーワックス
  • 環境配慮
  • リユース
  • 簡易施工
  • 接着剤不要
  • ※1鋼製床仕様のみ
  • ※2条件により使用可能

足元の衝撃を和らげ、心地よい歩行感

鮮やかなソリッドカラーは、児童施設などを明るく演出できます。
鋼製床仕様でJIS規格に適合し、体育館用フロアシステムとしての使用も可能です。

主な適用場所

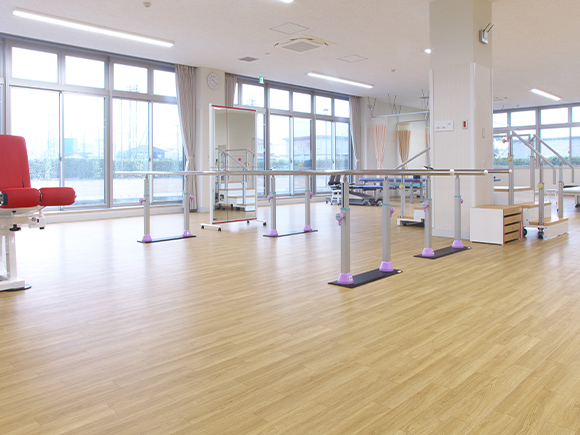

  • ●病院・高齢者施設の居室・廊下・食堂・娯楽室

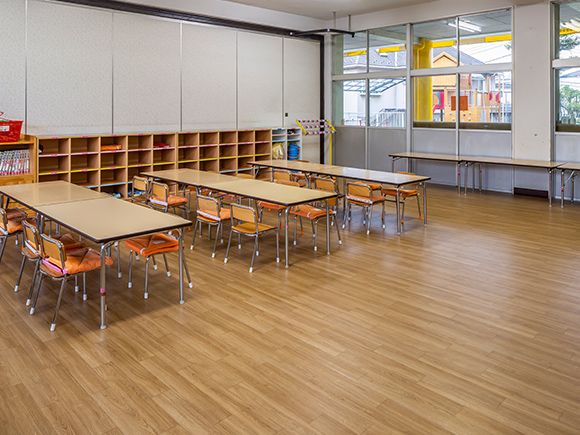

  • ●児童施設、住宅のリビング・寝室・廊下など
  • ●体育館(鋼製床仕様のみ対応

特長

足や膝への負担を軽減

足や膝への負担を軽減

裏面に発泡層を積層する構造により、適度な弾性を発揮。歩行時の足や膝への負担が少なく、心地よい歩行感が得られます。
また、万一の転倒時にも床材が衝撃を吸収することでケガの防止に貢献します。

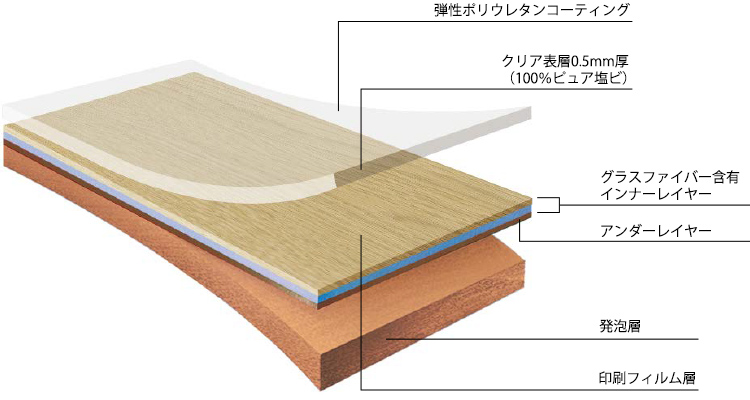

構造特性(WOOD)

ノーワックスメンテナンス

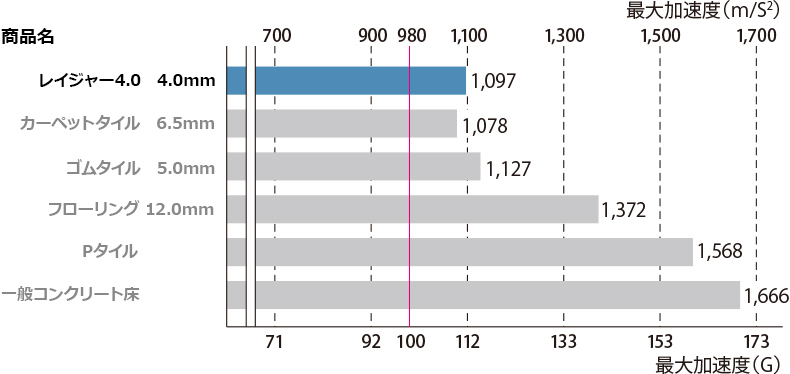

転倒衝突時の床の硬さ試験

ゴム板が置かれた床材の測定点に、高さ20cmから加速度計を内蔵した質量3.85kgの頭部モデルを自由落下させ、床に衝突したときの加速度の最大値を測定し、転倒衝突時の硬さ(G)を求めます。

転倒衝突時の床の硬さ試験
  • ●JIS A 6519(2018年)「体育館用鋼製床下地構成材」記載の床の硬さ試験に準ずる。
  • ●試験場所:東京工業大学

G値の目安

JIS A 6519(2018年)「体育館用鋼製床下地構成材」では、「980m/S2(100G)以下が望ましい」ということが明記されています。

鮮やかなソリッドカラーで明るい空間を演出

カラーバリエーションには明るいソリッドカラーも豊富に取り揃え、児童施設にもおすすめです。

鮮やかなソリッドカラーで明るい空間を演出

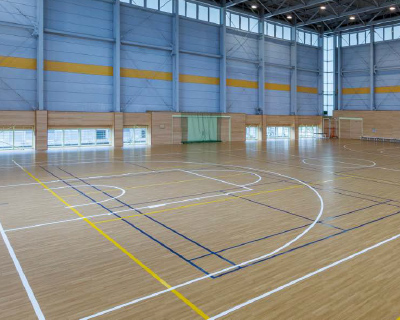

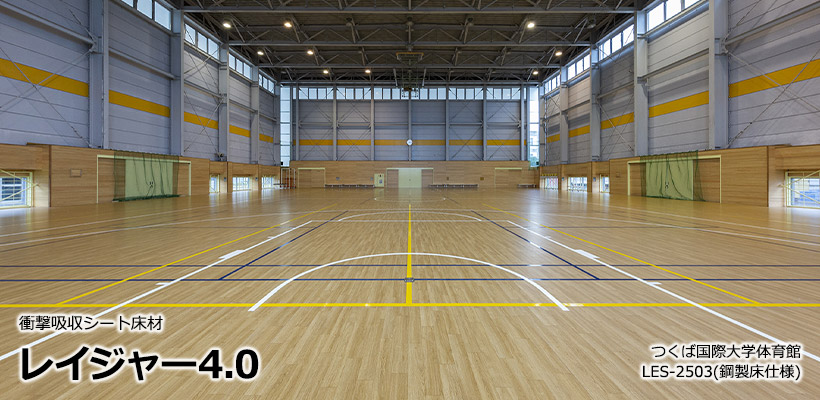

反発性にすぐれた体育館用フロアシステム(鋼製床仕様)

安全性・快適性を重視したJIS規格に適合したシステムです。
衝撃吸収シート床材「レイジャー4.0」と、スポーツフロアのパイオニアである(株)染野製作所の「ジム・エース」を組み合わせた鋼製床仕様。
スポーツに適したボール反発性をもっているため、体育館用フロアシステムとしての使用も可能です。

反発性にすぐれた体育館用フロアシステム(鋼製床仕様)

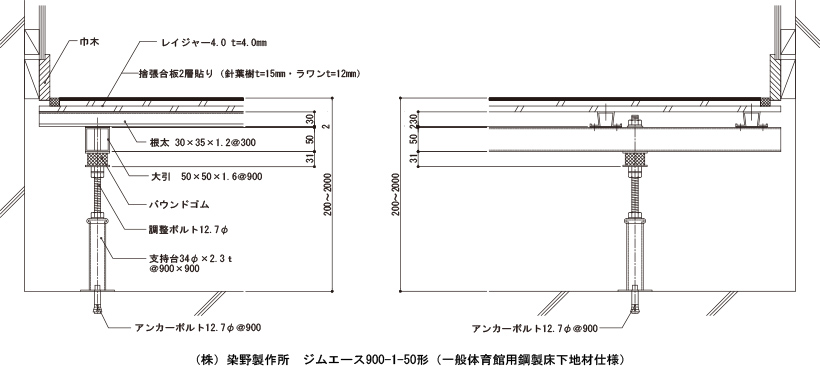

標準断面図(参考例)

標準断面図(参考例)

鋼製床仕様については下記(株)染野製作所までお問い合わせください。

株式会社 染野製作所

  • ●札幌・名古屋・北陸・広島・福岡

室内での発生音を抑制

発泡層の機能により減音性にすぐれ、室内で生じる発生音を抑制します。

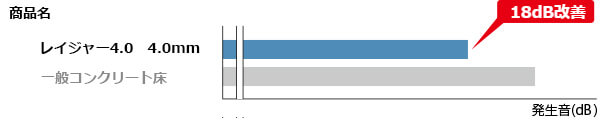

減音性能試験

18dB改善

  • ●ISO 10140-1:2016 床衝撃音軽減量試験に準ずる。
  • ●試験場所:Laboratories of the Textiles & Flooring Institute GmbH(ドイツ)

ウェブ上でご確認いただける専用WEBカタログもあわせてご利用ください。

レイジャー4.0

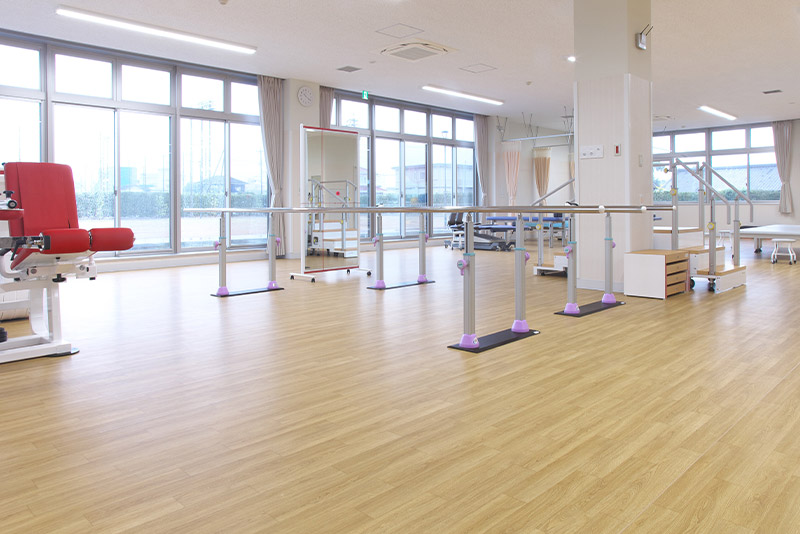

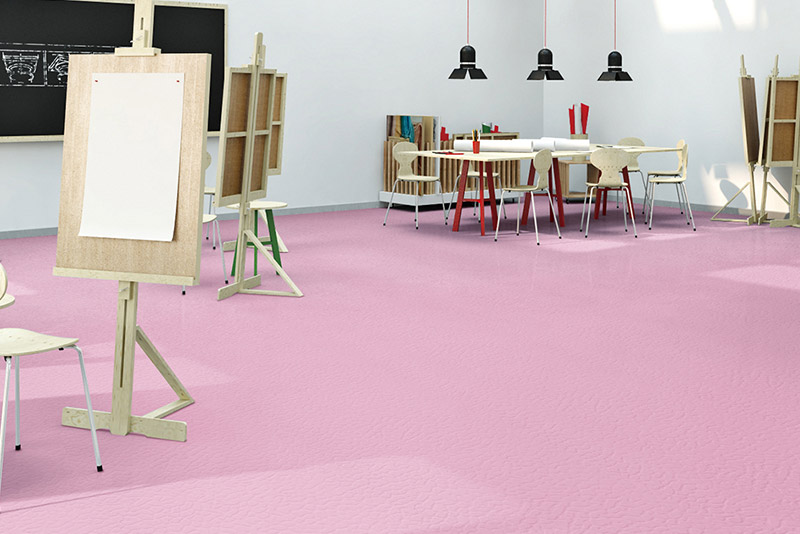

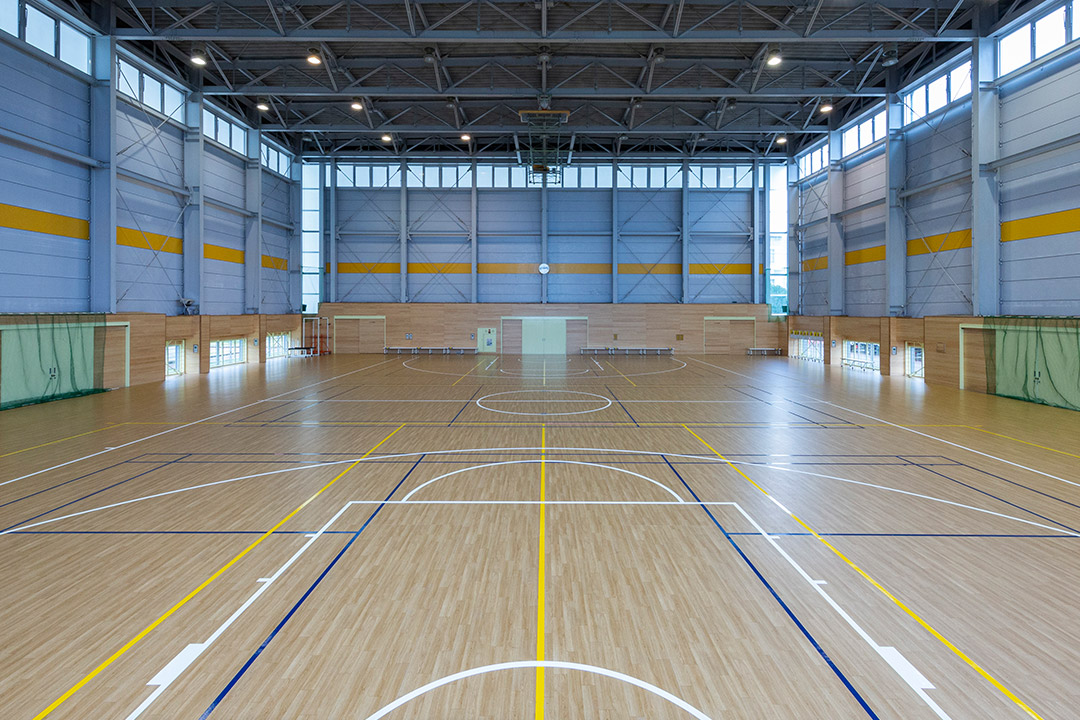

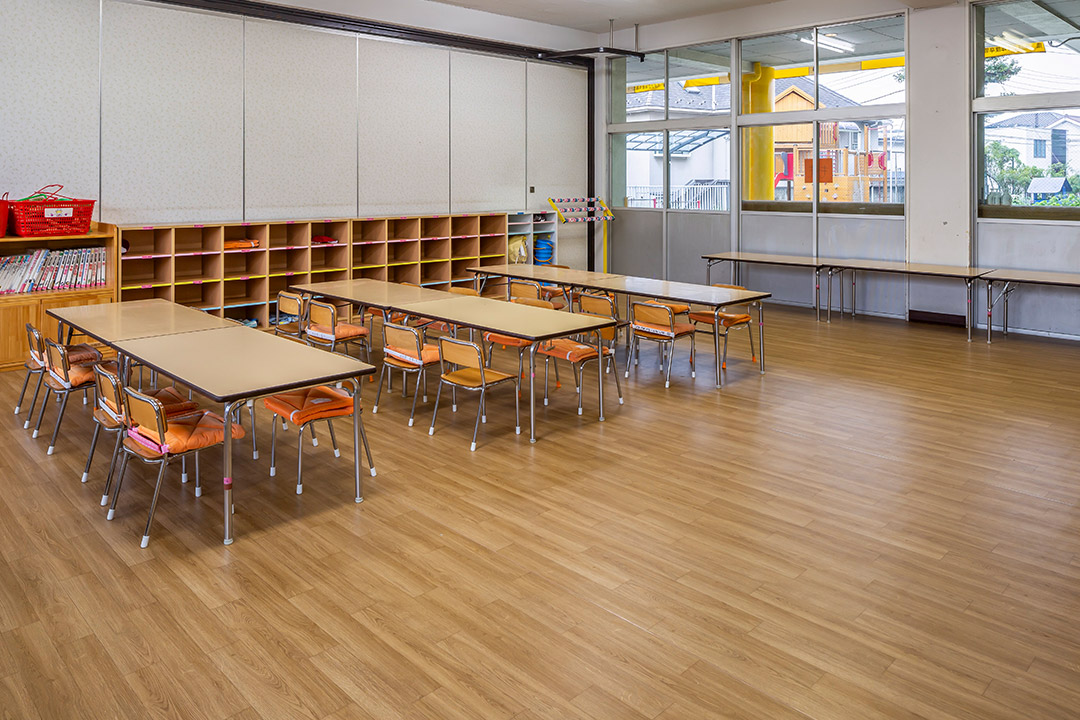

施工事例

施工事例
施工事例

レックスコート レイジャー4.0 施工事例集

カラー

高解像度 JPEGデータダウンロード対応商品(BIM用)

BIMソフトでご利用いただけるデータがダウンロード可能です。
カラー画像を押してサイズをご確認のうえ、ダウンロードしてください。
サービスをご利用いただくためには会員登録が必要です。

●ダウンロードしていただいたお客様に、弊社担当よりご連絡させていただくことがございます。

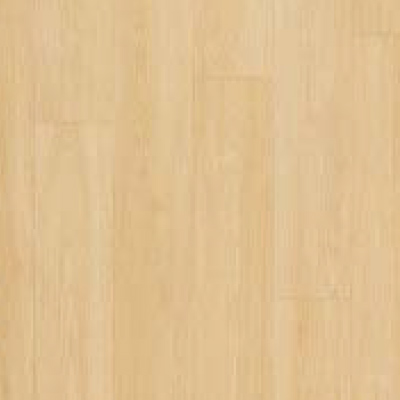

WOOD(ウッド)

レイジャー4.0

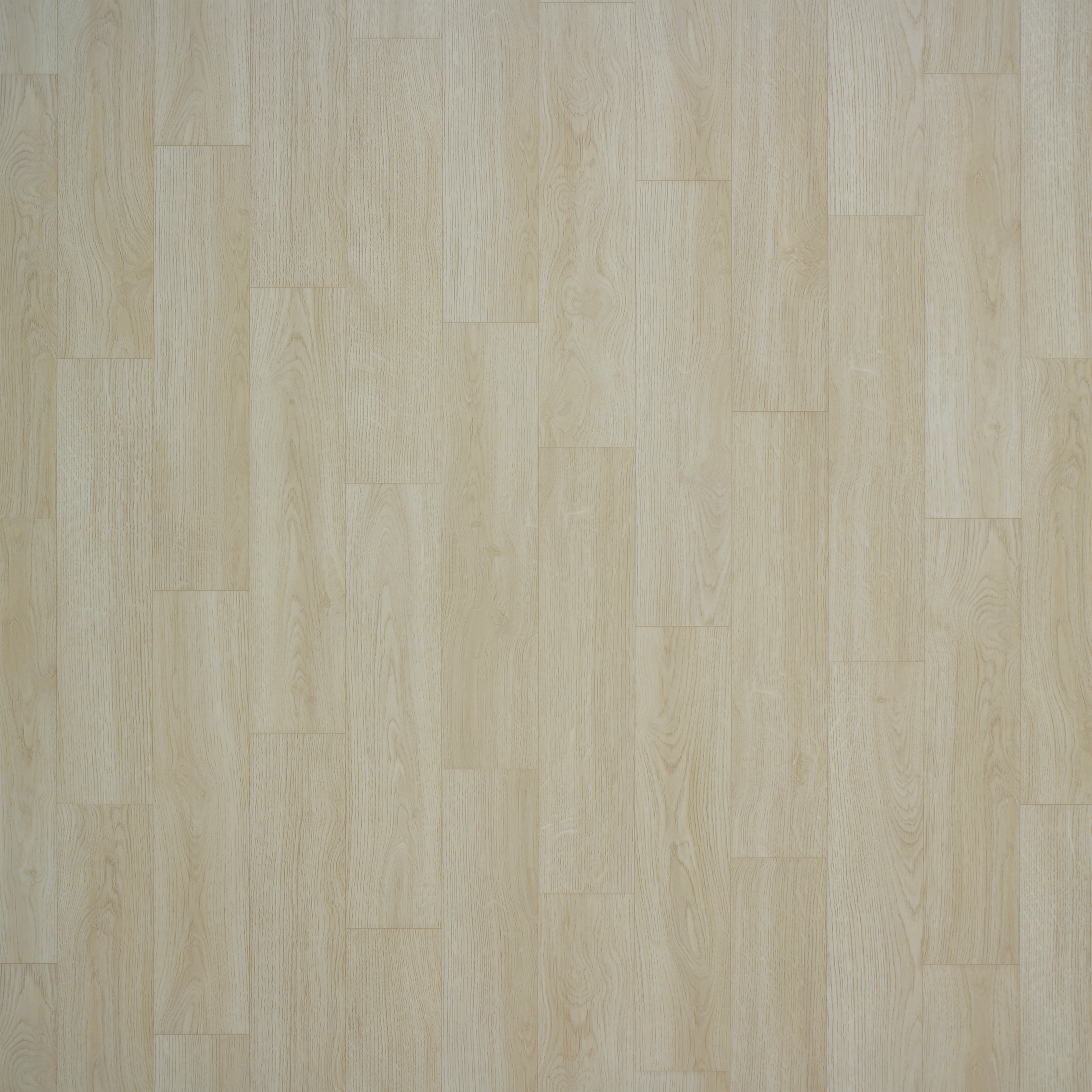

LES-2501

オーク
(板幅:約90mm)

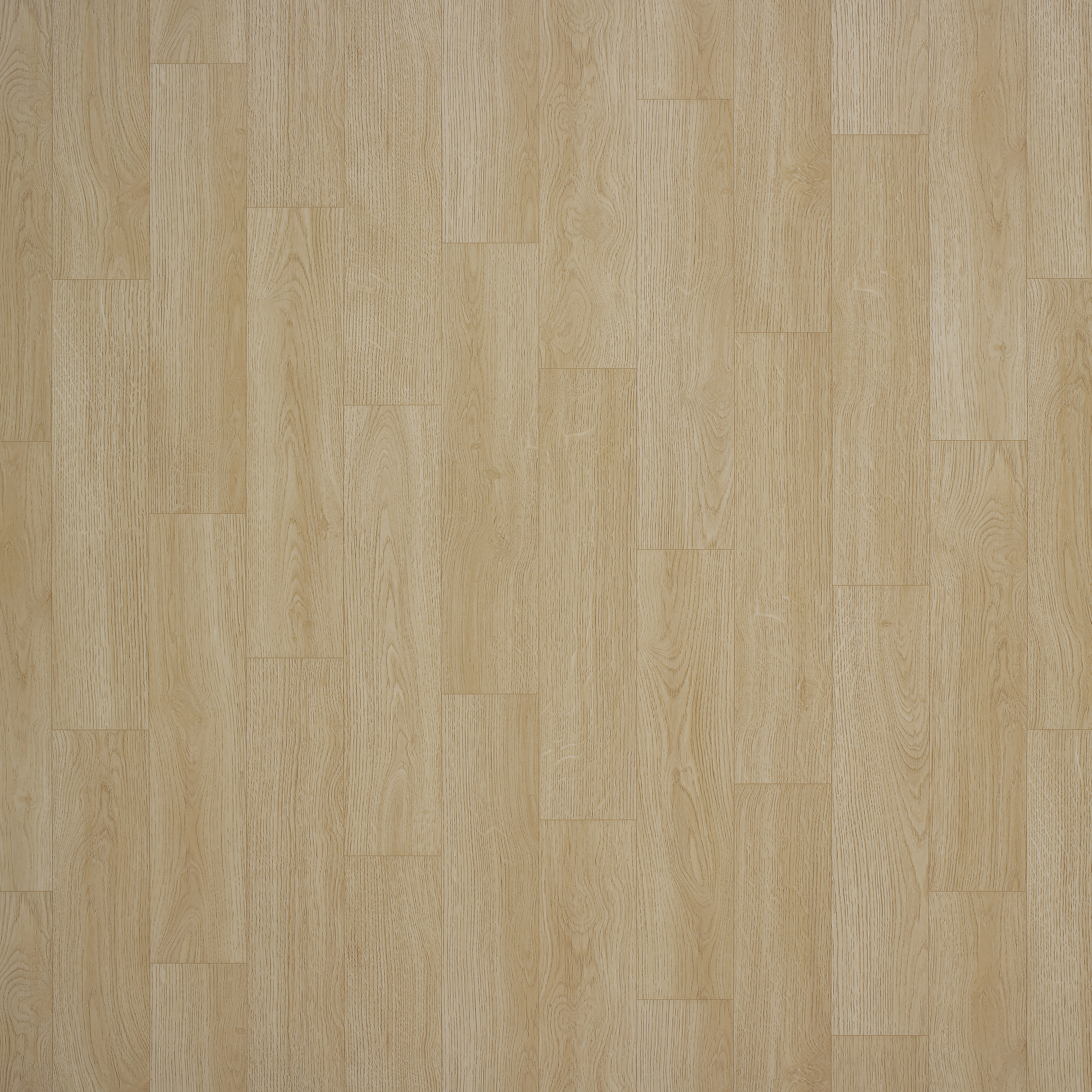

レイジャー4.0

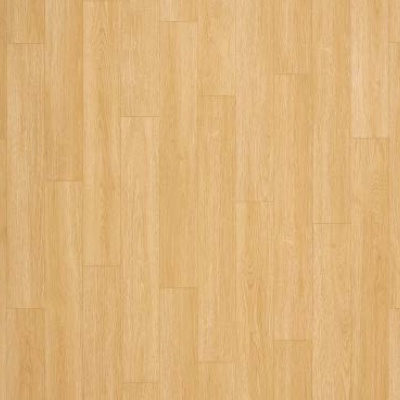

LES-2502

オーク
(板幅:約90mm)

レイジャー4.0

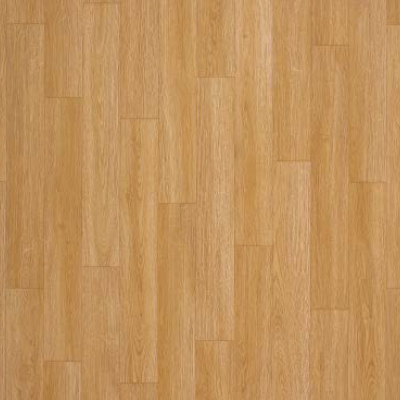

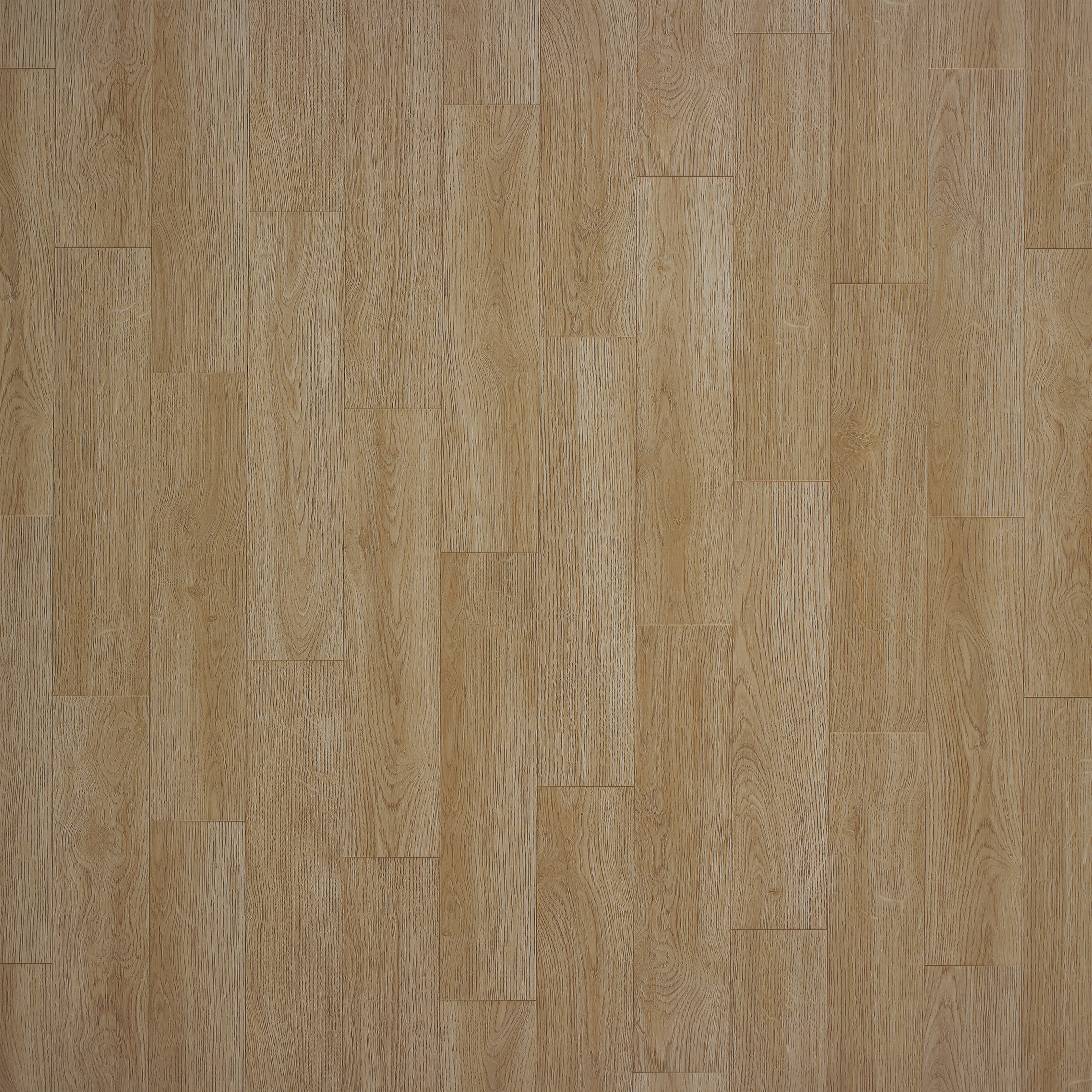

LES-2503

オーク
(板幅:約90mm)

レイジャー4.0

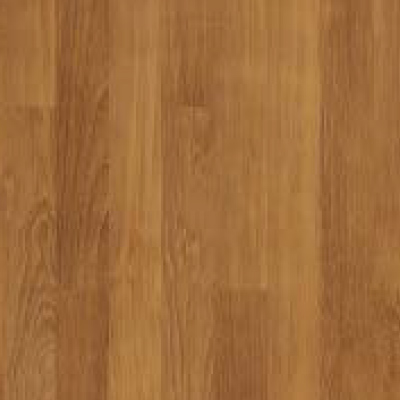

LES-0055

チーク
(板幅:約60mm)

レイジャー4.0

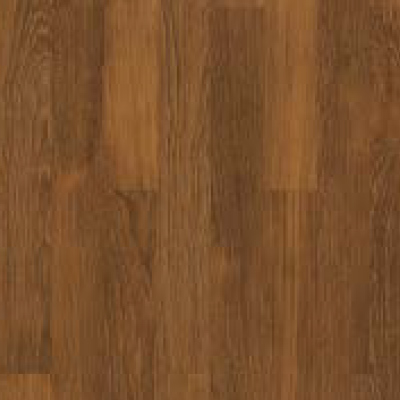

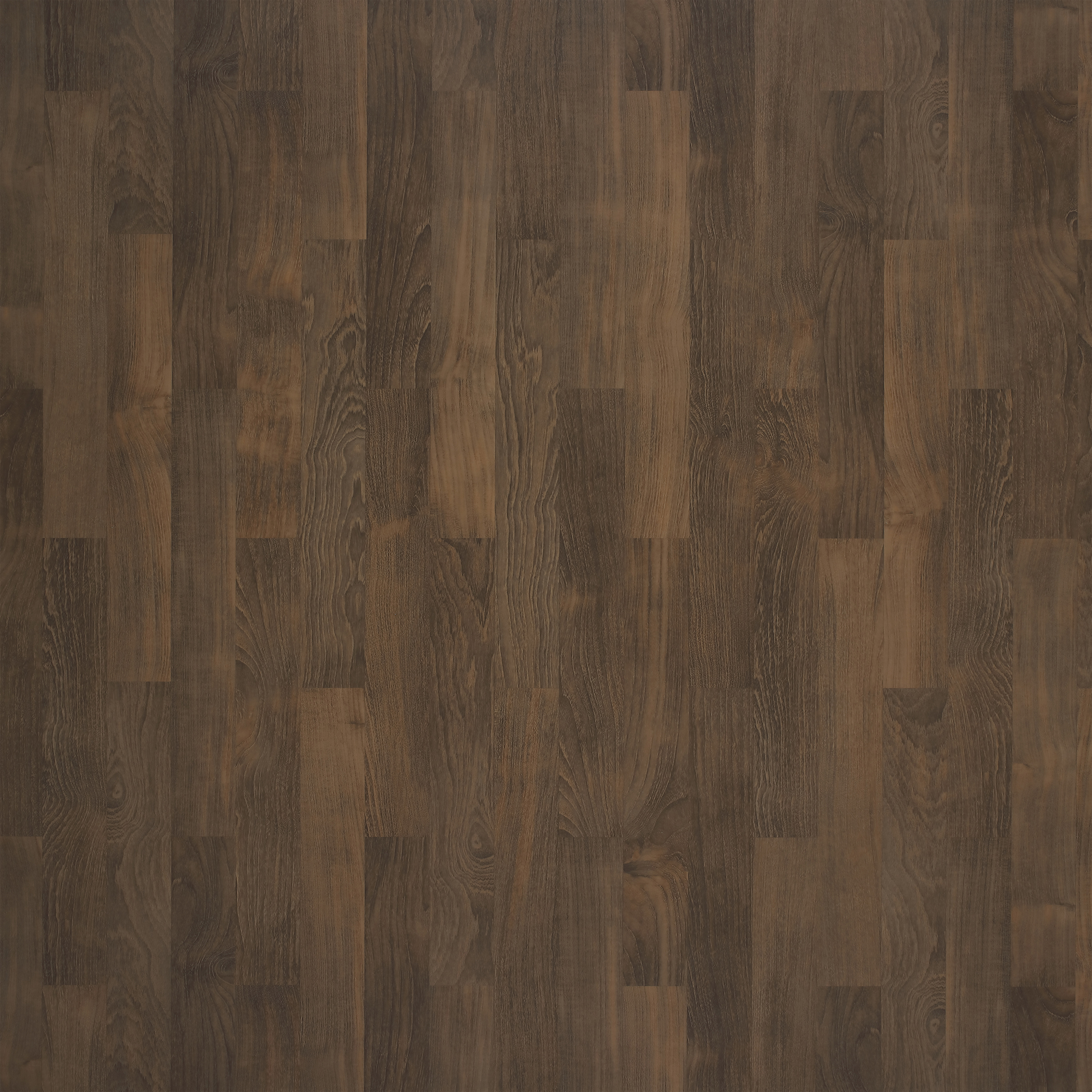

LES-0056

チーク
(板幅:約60mm)

SOLID(ソリッド)

レイジャー4.0

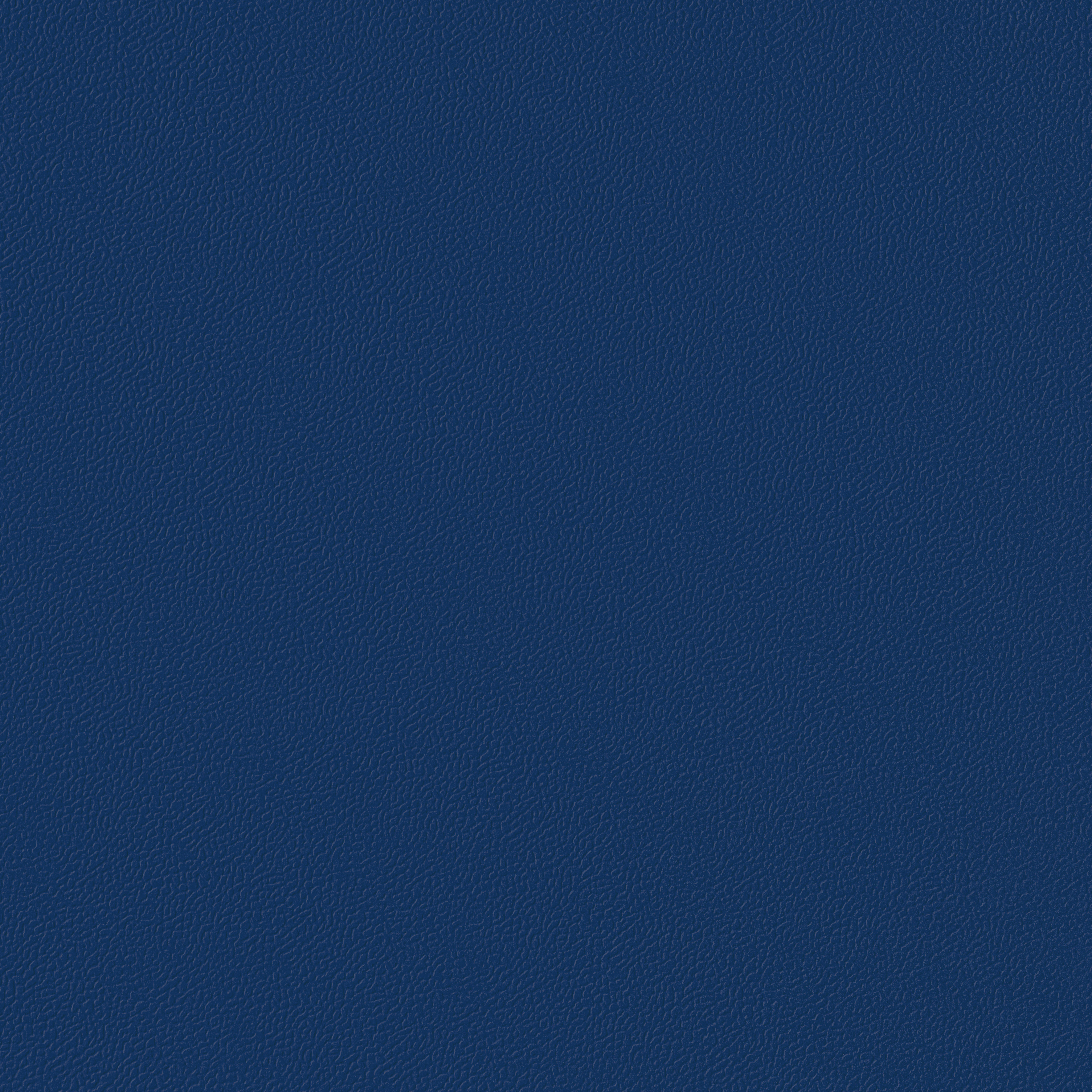

LES-6400

レイジャー4.0

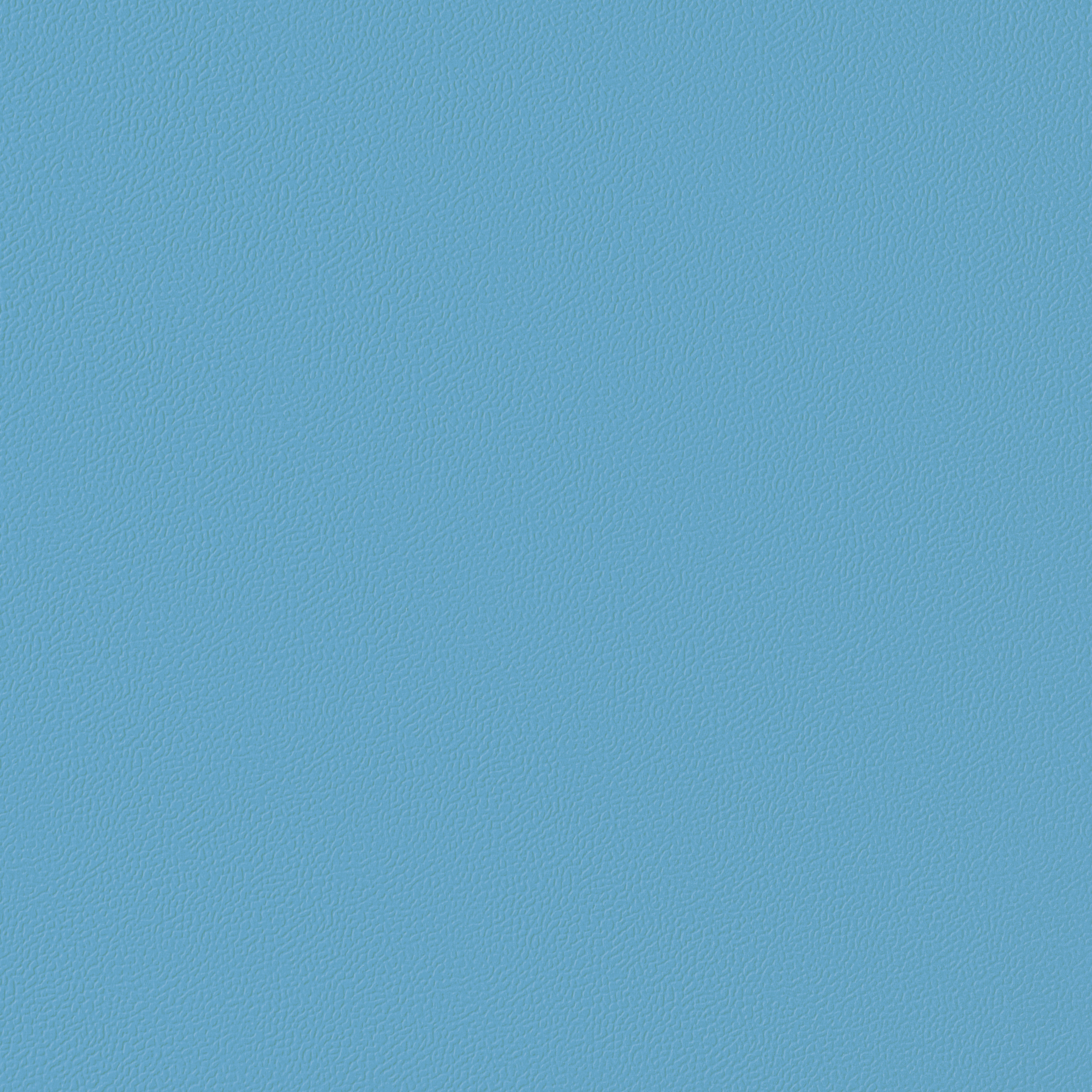

LES-6403

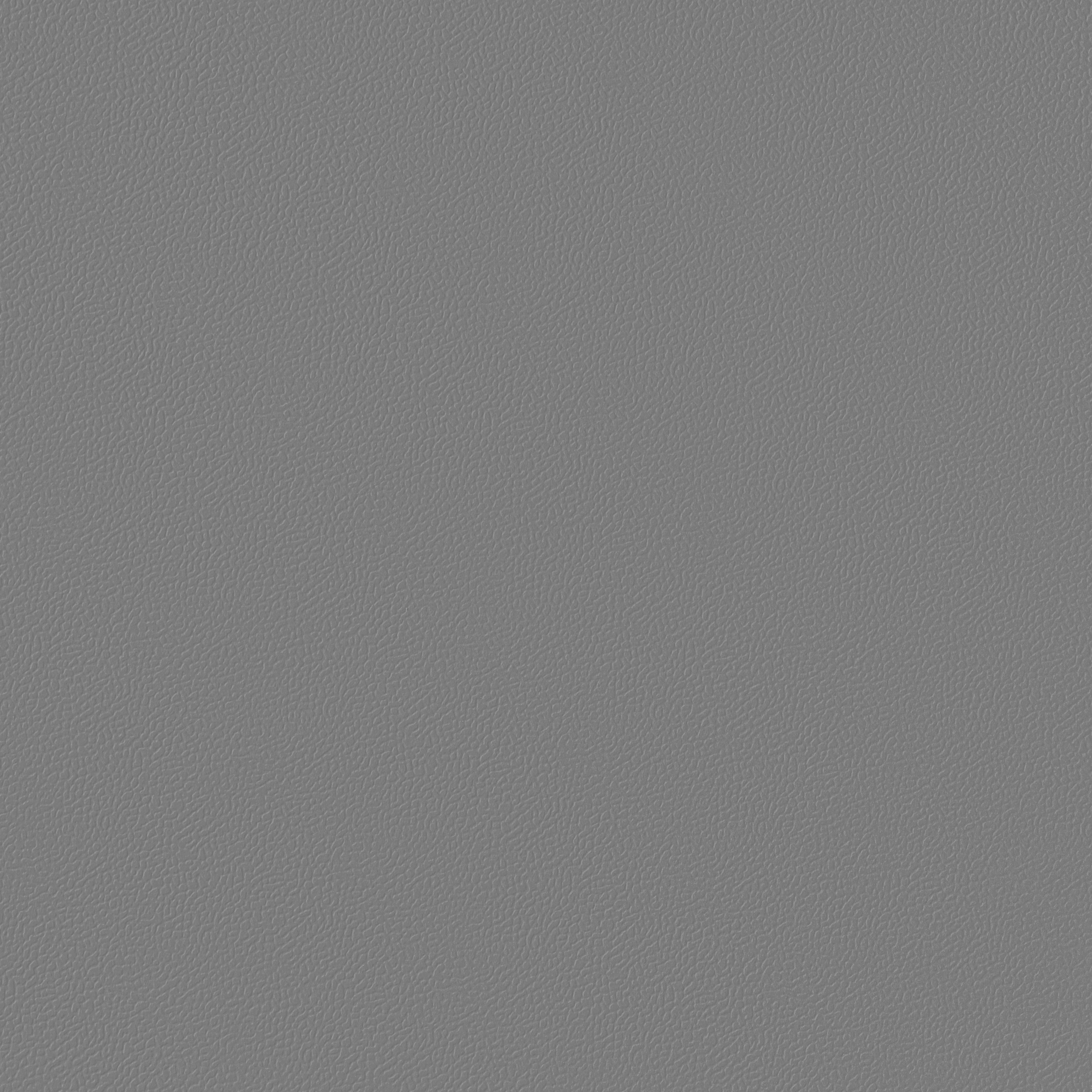

レイジャー4.0

LES-6303

レイジャー4.0

LES-6606

レイジャー4.0

LES-6601

レイジャー4.0

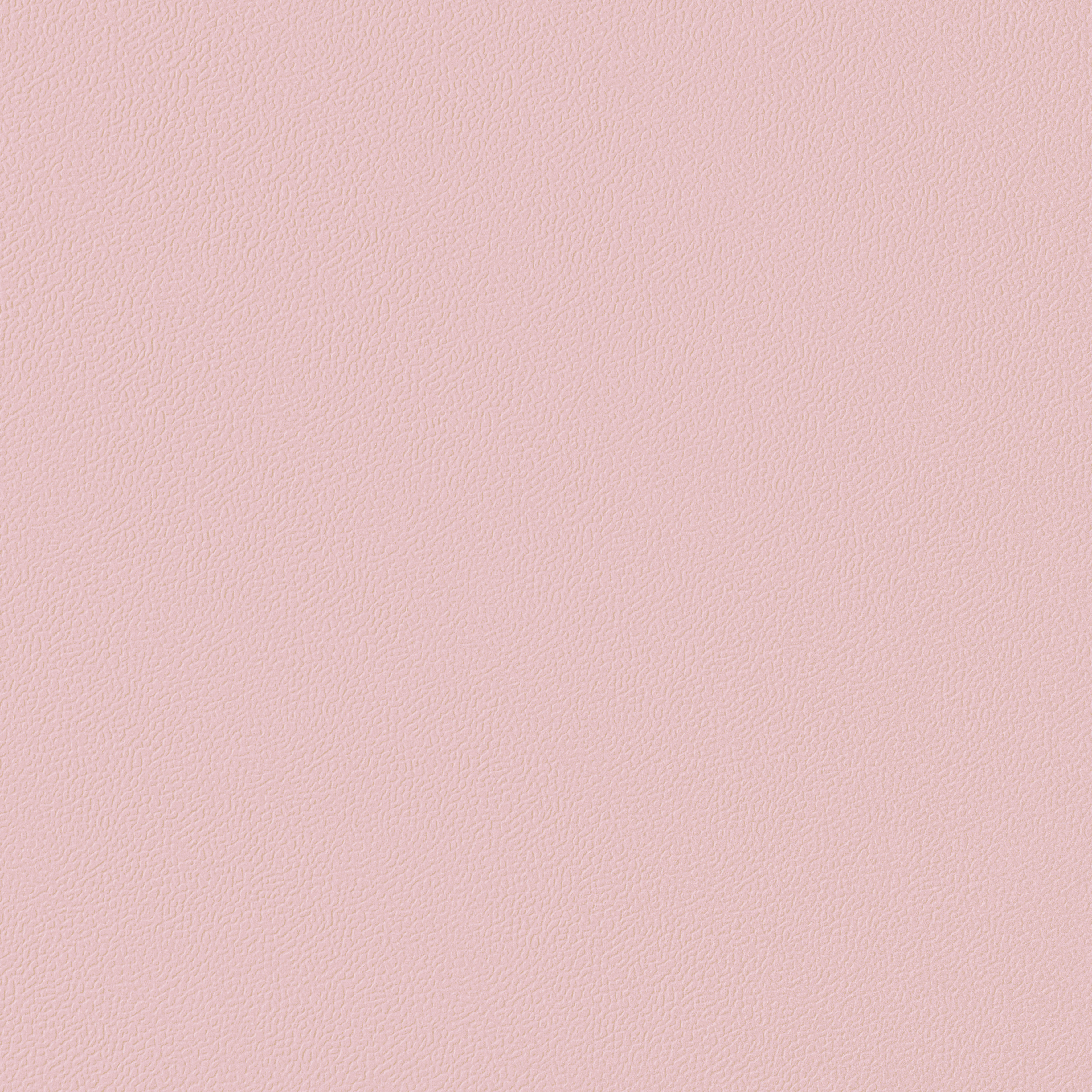

LES-6700

レイジャー4.0

LES-6501

レイジャー4.0

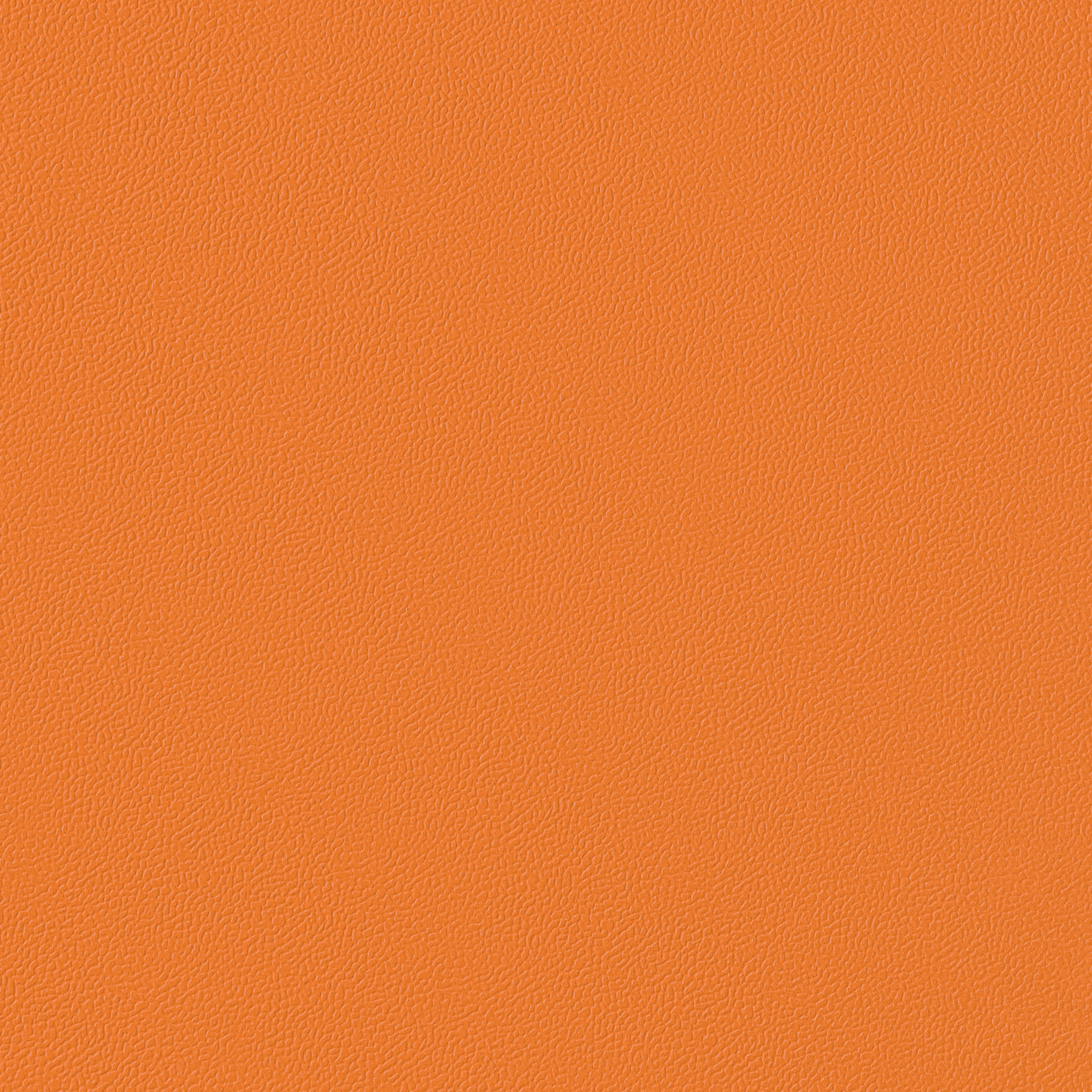

LES-6901

レイジャー4.0

LES-6200

レイジャー4.0

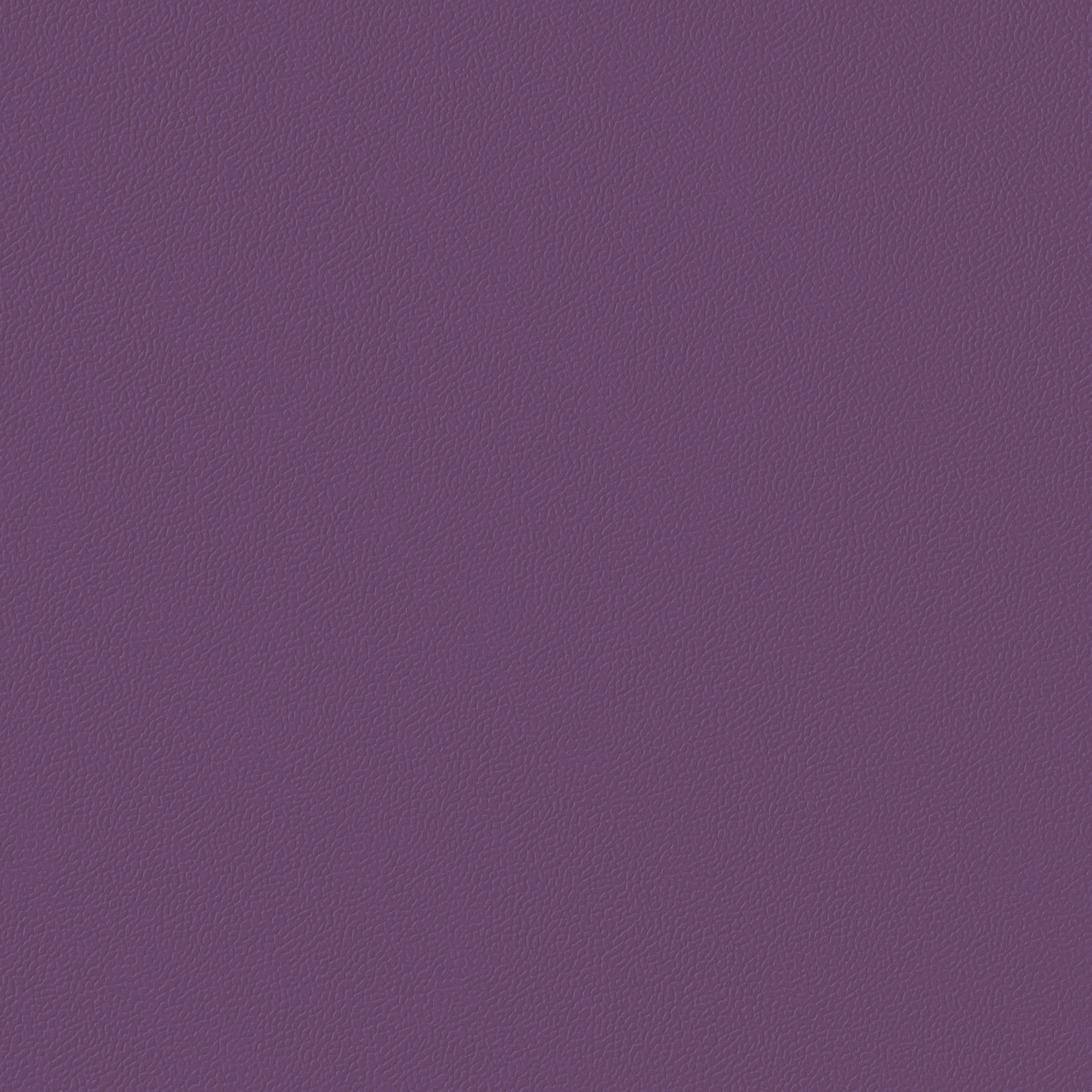

LES-6701

取得資格

LEED®評価寄与商品

LEED®評価寄与商品

CASBEE®評価寄与商品

CASBEE®評価寄与商品

floor score
認定体育用品

「レイジャー4.0」「レックスコート」は公益財団法人 日本学校体育研究連合会 優良体育用品認証マーク取得商品です。

公益財団法人 日本学校体育研究連合会 優良体育用品とは

学校体育の充実・発展を目的とする全国の学校体育関連団体が加盟する組織

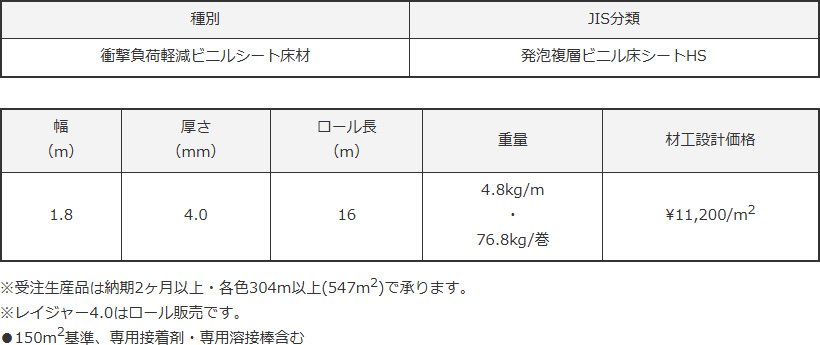

規格・価格

種別 JIS分類
衝撃負荷軽減ビニルシート床材 発泡複層ビニル床シートHS

(m)
厚さ
(mm)
ロール長
(m)
重量 材料設計価格
(m2 (m)
1.8 4.0 16 4.8kg/m

76.8kg/巻
¥6,900 ¥12,420
  • ※受注生産品は納期2ヶ月以上・各色304m以上(547m2)で承ります。
  • ※レイジャー4.0はロール販売です。

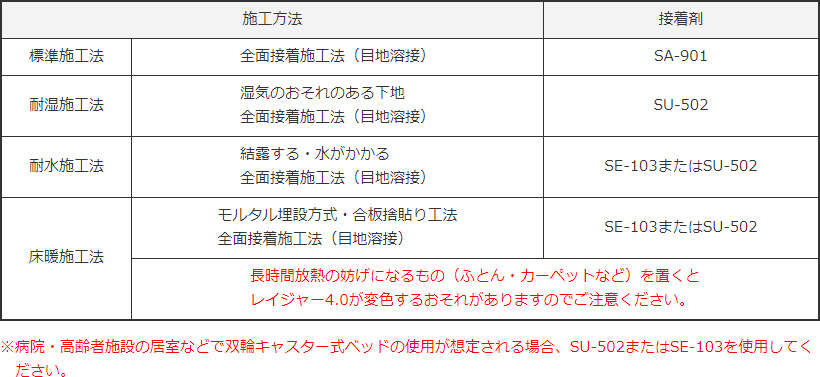

施工・メンテナンス

施工方法 接着剤
標準施工法

全面接着施工法(目地溶接)

SA-901
耐湿施工法

湿気のおそれのある下地
全面接着施工法(目地溶接)

SU-502
耐水施工法

結露する・水がかかる
全面接着施工法(目地溶接)

SE-103またはSU-502
床暖施工法

モルタル埋設方式・合板捨貼り工法
全面接着施工法(目地溶接)

SE-103またはSU-502

長時間放熱の妨げになるもの(ふとん・カーペットなど)を置くと
レイジャー4.0が変色するおそれがありますのでご注意ください。

※病院・高齢者施設の居室などで双輪キャスター式ベッドの使用が想定される場合、SU-502またはSE-103を使用してください。

  • ●シートの貼り込みは同一方向で施工をしてください。
  • ●必ずロールナンバー順に貼り込んでください。
  • ●シート両端部(ミミ部分)に板幅が記載寸法よりも短い場合があります。
    割付の際はご注意ください。
専用目地溶接棒

各シート近似色の目地溶接棒を用意しています。
ご発注はシート色品番にて承ります。(例:LES-2502専用目地溶接棒)と記入してください。

※受注生産品は各色300m(6巻)以上で承ります。

材料設計価格・規格

¥9,000/ø4mm・50m巻

専用接着剤 JIS F☆☆☆☆

標準施工法

SA-901

種類

アクリル樹脂系エマルジョン形

容量・価格

15kg

¥21,300

5kg

¥11,400
標準施工面積

15kg

約45m2

5kg

約15m2
専用ノズル

K-71 溶接ノズル(目地溶接用)

価格

¥14,600/個

●溶接時の表面変色を防ぐために必ずご使用ください。

引渡し前のメンテナンス

レイジャー4.0は表面にポリウレタンコーティングが施されているため、施工直後のワックス塗布は不要です。

  • ●通常は洗浄のみ
日常のお手入れ
  • ●ダストモップなどでホコリ・チリ・土砂などを除去します。
  • ●クリーナーでモップを用いて汚れを除去します。
  • ●固く絞ったモップなどで2~3回水拭き清掃をします。
定期的なメンテナンス
  • ●ホコリ・チリ・土砂などを除去します。クリーナーとポリッシャーを使用して表面を洗浄後、必要に応じてワックスを塗布します。
  • ●表面洗浄では落としきれない場合は、リムーバーとポリッシャーを使用してワックス被膜を剥離後、ワックスを塗布します。

施工法・メンテナンスについては別冊カタログを合わせて参照ください。

「長尺シート/塩ビ・ゴムタイル/壁装材 施工法・メンテナンス」Vol.1

備考

  • ●スポーツシューズ以外は、床にヒールマークが付く可能性がありますので使用する際はご注意ください。
  • ●掲載の色見本はシートの一部分です。
  • ●納期は変動することがあります。詳しい納期についてはお問い合わせください。
  • ●輸入品のため在庫品においても一時的に在庫切れを生じることがあります。
    あらかじめ在庫と納期をご確認ください。
