面状格子ルーバーダミエラ

(アルウィトラ・シーリング事業部)

アルウィトラ・シーリング事業部

街の景観を一新する、伝統の格子柄
魅せるという発想から生まれた革新的ルーバー

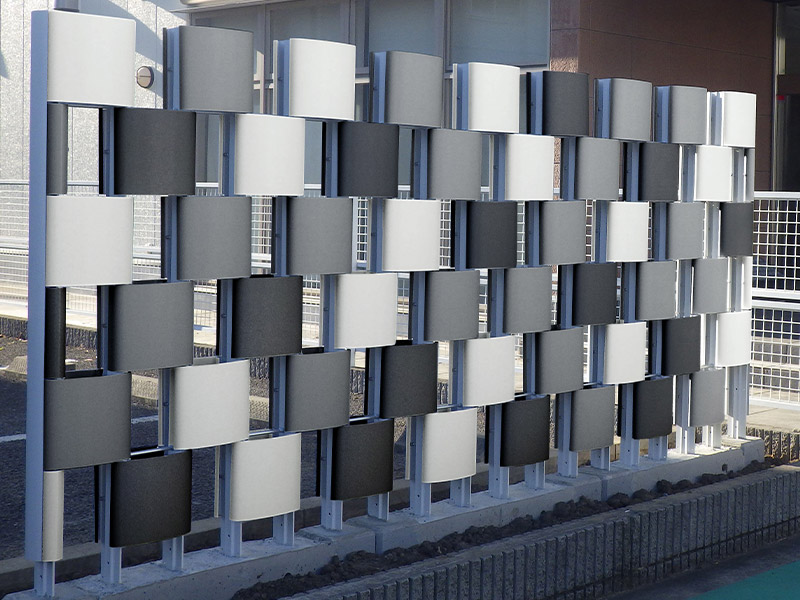

ランダム張り 施工イメージ

ランダム張り 施工イメージ

モノクロ調 1

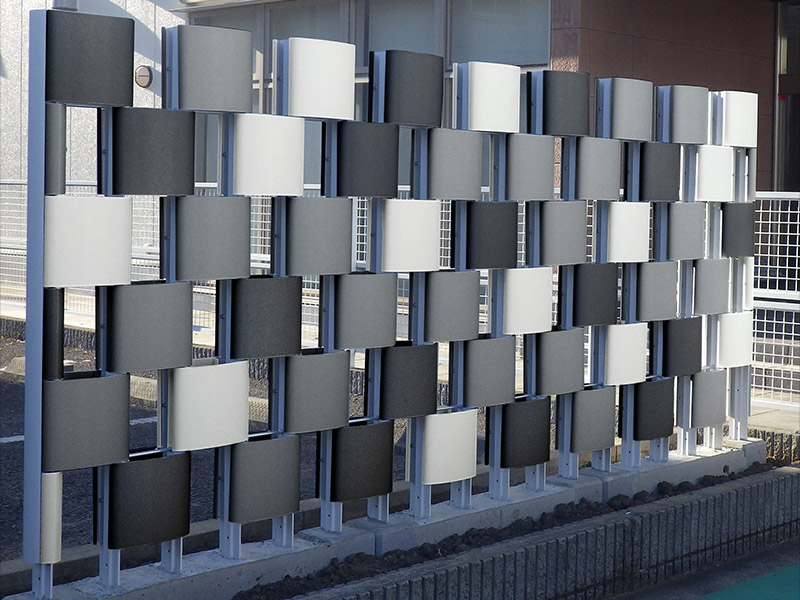

ランダム張り 施工イメージ

モノクロ調 2

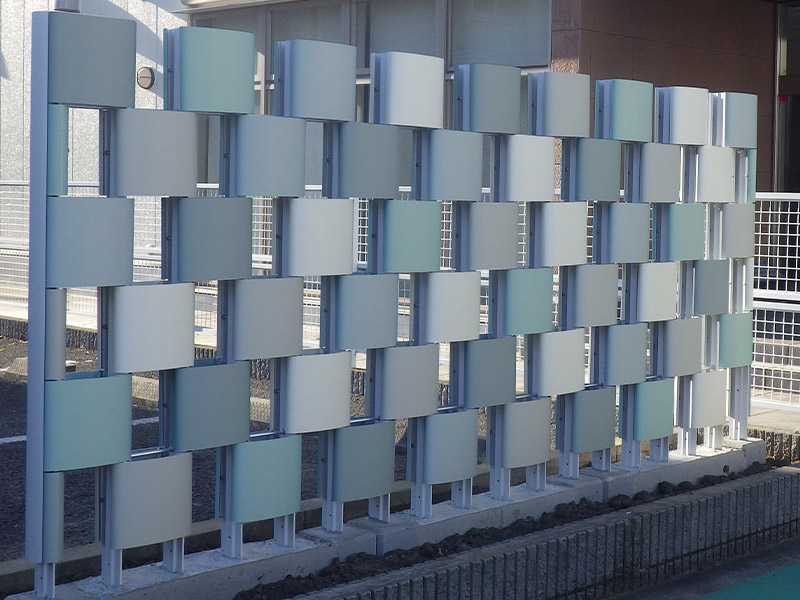

ランダム張り 施工イメージ

アースカラー 1

ランダム張り 施工イメージ

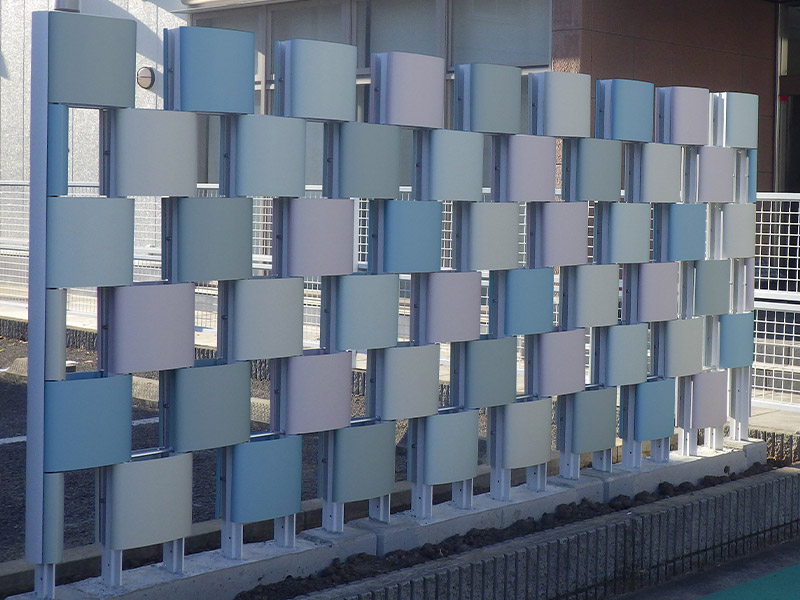

アースカラー 2

ランダム張り 施工イメージ

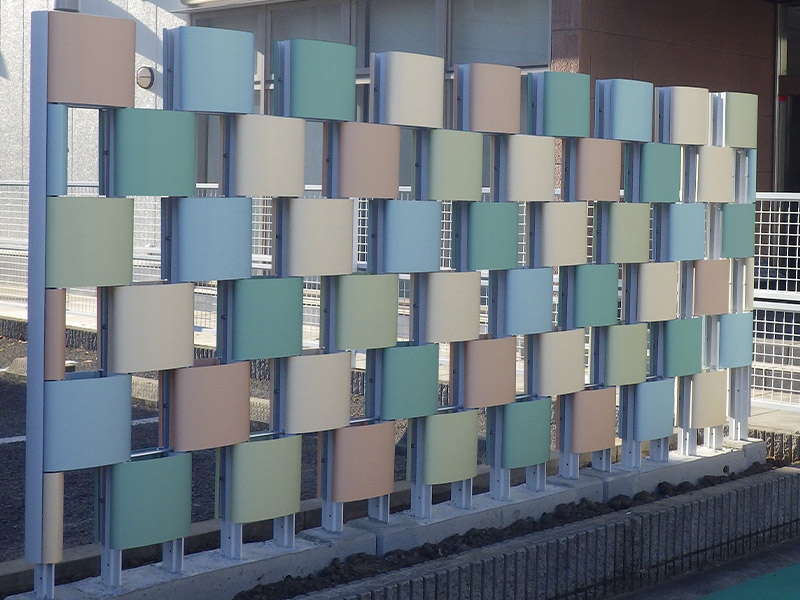

アースカラー 3

ランダム張り 施工イメージ

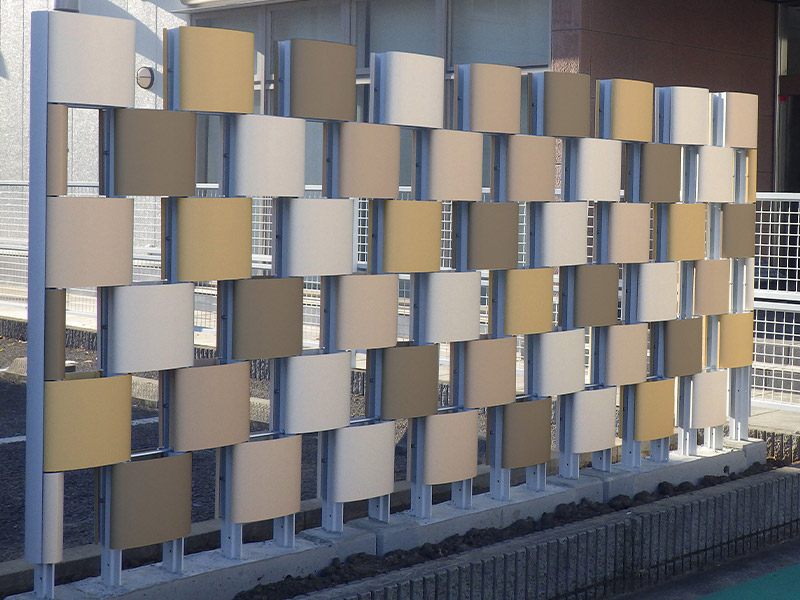

木目調

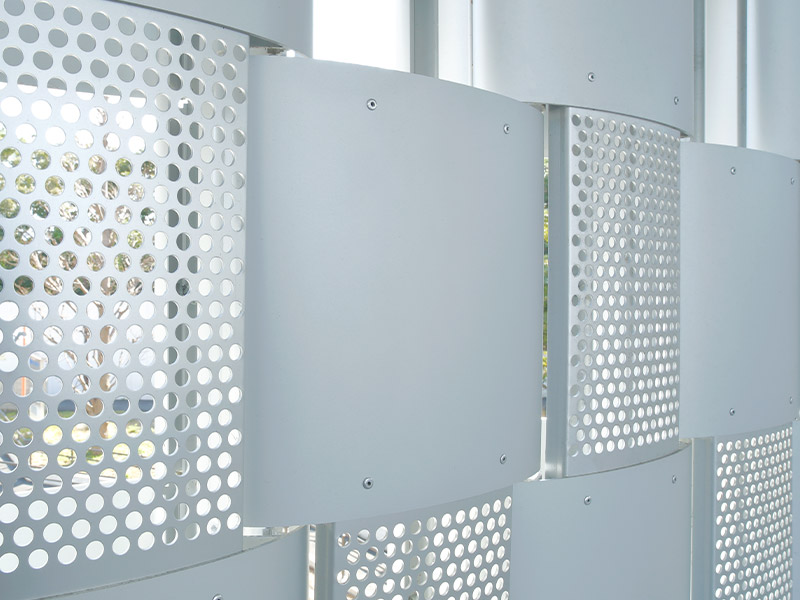

特長

ダミエラ

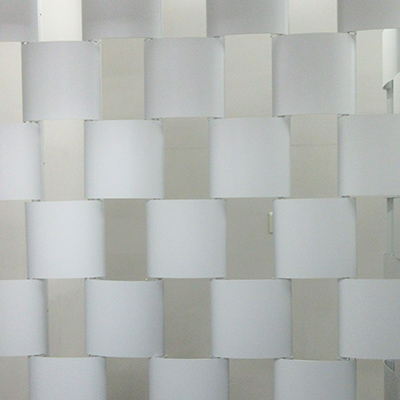

和風柄が原点

洋の東西を問わず伝えられてきた美しい千鳥格子や市松模様との邂逅(かいこう)をモチーフとしています。
「片流れデザイン」が大半を占める目隠しルーバーの選択肢のなかで古くなく奇抜でもない革新的なルーバーです。

和風柄が原点

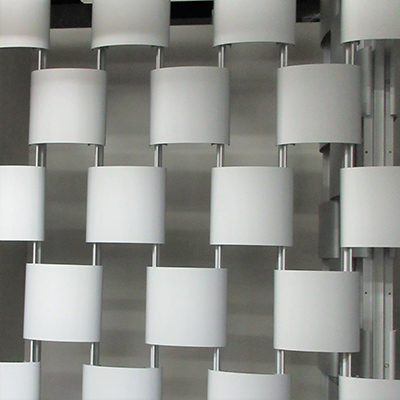

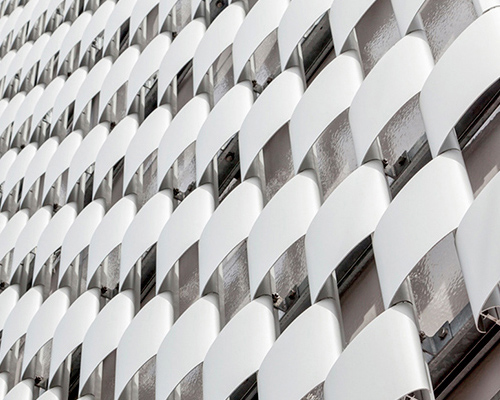

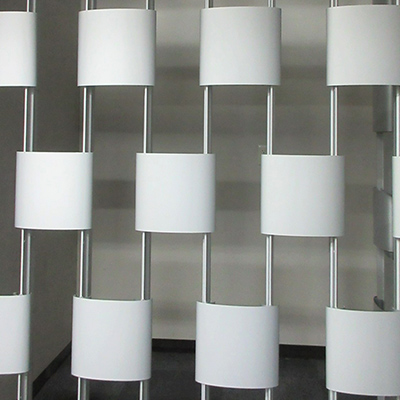

アール形状が生み出す陰影の美

片流れルーバーとは違った視点で「陰影」を楽しむことができます。ステム(茎)に固定されたリーフ(葉)は木漏れ日の如くさまざまな「表情」と「葉陰」とを映し出します。

さまざまなスタイルの建築にマッチ

「レトロ・モダン・和・洋」さまざまな建物の雰囲気とマッチングします。
目隠しとしてのみではなく、立体感のあるファサード、もしくはファサードのアクセントとしても幅広くご利用いただけます。

4パターンの開口率を自由に選択

開口率を上げ、開放性を確保することで、バルコニーや屋外階段の床面積不算入が可能となります。
床面積の基準は、自治体により異なりますが、条件にあわせ開口率をお選びいただけます。

開口率36%

開口率50%

開口率65%

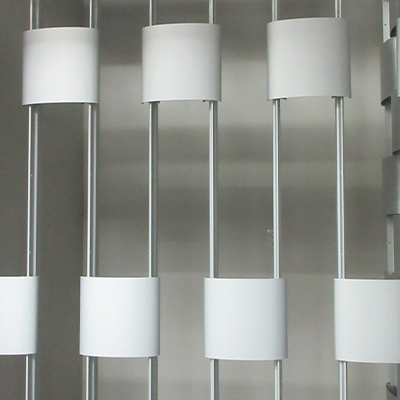

開口率80%

施工事例

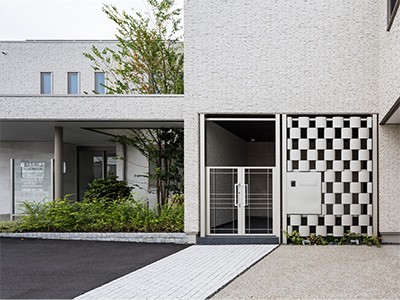

施工事例

DAY

ともまつ歯科クリニック
DPL-245・ベルベットステン

↓
施工事例

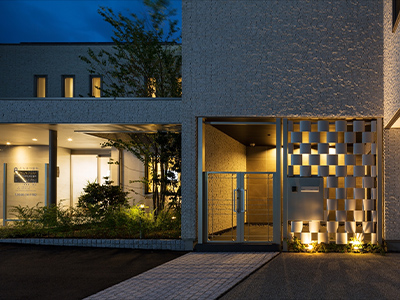

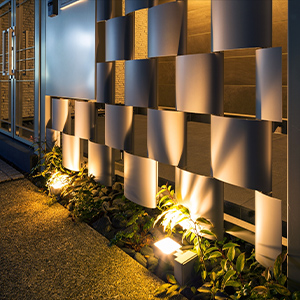

NIGHT

施工事例

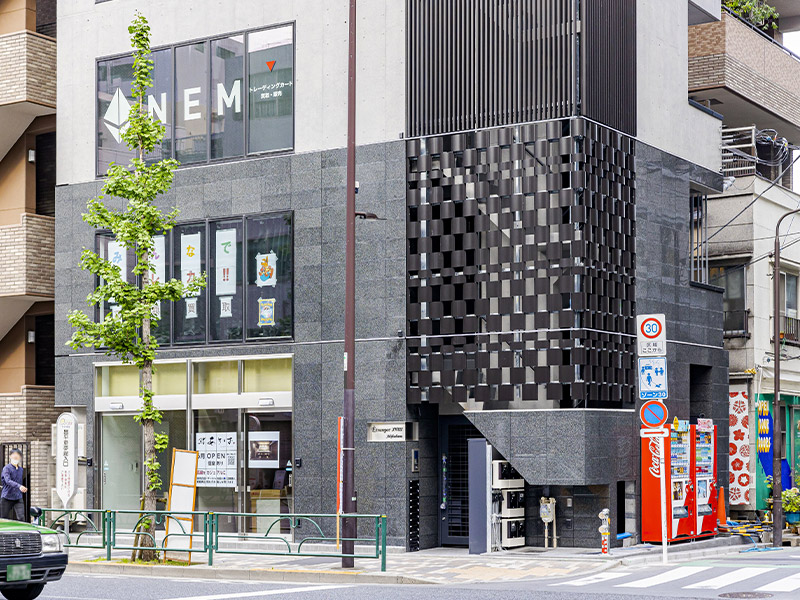

施工事例

S-cube south・north
DPL-245・ベルベットシルバー

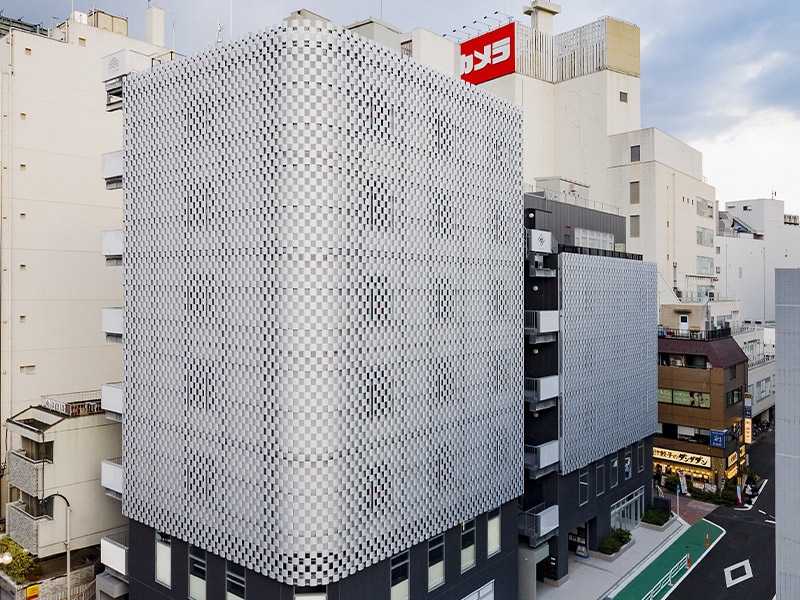

施工事例

秋葉原某物件
DPL-245、DPL-120、DDE-245、DDE-120・ベルベットシルバー

デザイン

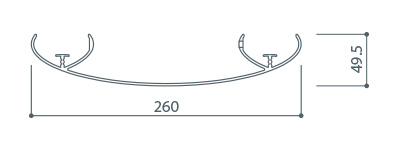

プレーンリーフ

放物線で構成する断面形状は、それぞれのパネルにあたる光の反射角を僅かに変化させ、自然なゆらぎにも似た織物のようなファサードを構成します。

ダミエラ プレーンリーフ

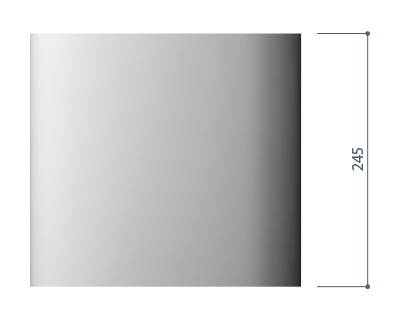

DPL-245

ダミエラ プレーンリーフ

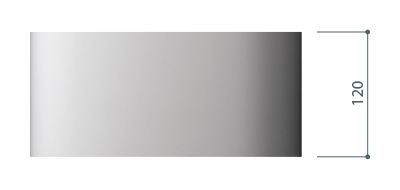

DPL-120

ダミエラ プレーンリーフ

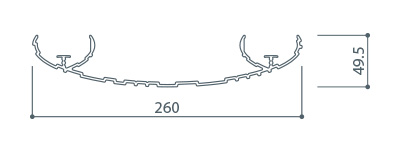

ディコルリーフ

ディコルリーフはプレーンリーフの形状をベースにしながらも、左右非対称・ランダムに配置されたストライプリブが一層の光の強弱、陰影対比を表現します。

※ディコルリーフは左右勝手混在で設置されます。

ダミエラ プラン

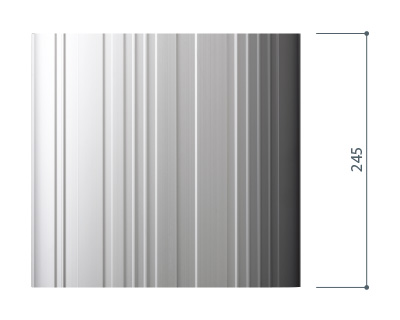

DDE-245

ダミエラ プラン

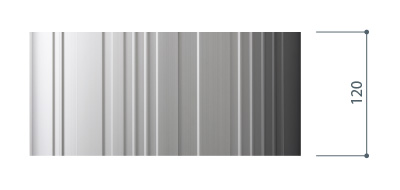

DDE-120

ダミエラ プラン

カラー

プレーンリーフ、ディコルリーフ共通

ウェットブラスト

ダミエラ カラー

ベルベットシルバー

ダミエラ カラー

ベルベットステン

電着塗装

ダミエラ カラー

チタニウムホワイト

ダミエラ カラー

パーチメントホワイト

  • ※表面処理後の切断および加工を行いますので小口は皮膜処理が施されません。
  • ※標準色以外の対応についてはお問い合せください。

グリッドバリエーション

スタンダードグリッドプラン

ダミエラ プラン

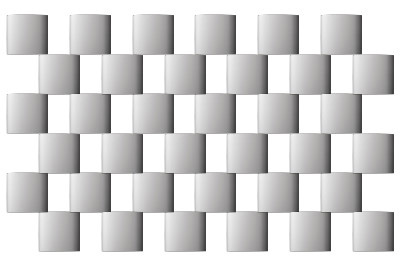

DPL-245 標準グリッド(開口率36.3%)

ダミエラ プラン

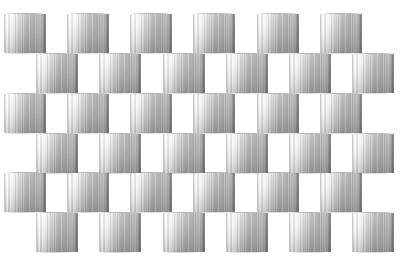

DDE-245 標準グリッド(開口率36.3%)

ダミエラ プラン

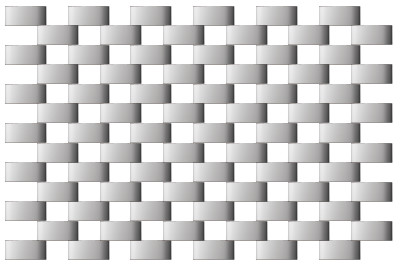

DPL-120 標準グリッド(開口率37.6%)

ダミエラ プラン

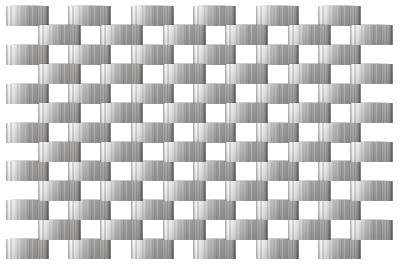

DDE-120 標準グリッド(開口率37.6%)

デザイングリッドプラン

ダミエラ プラン

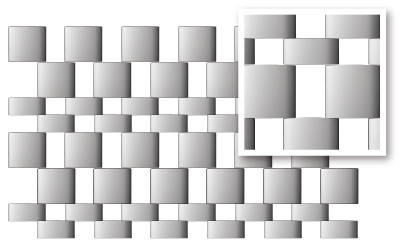

DPL-245/DPL-120 変則グリッド(開口率36.7%)

ダミエラ プラン

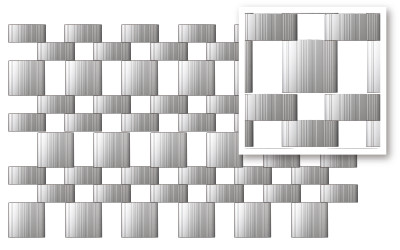

DDE-245/DDE-120 変則グリッド(開口率37.0%)

ダミエラ プラン

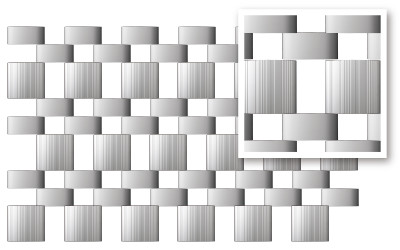

DDE-245/DPL-120 変則グリッド(開口率37.0%)

ダミエラ プラン

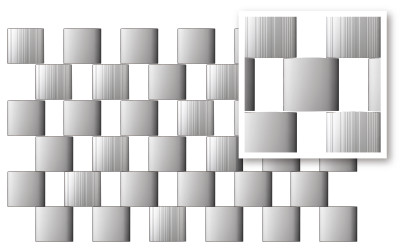

DPL-245/DDE-245 変則グリッド(開口率36.3%)

基本納まり図

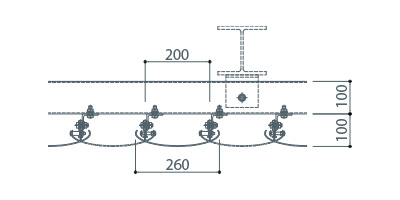

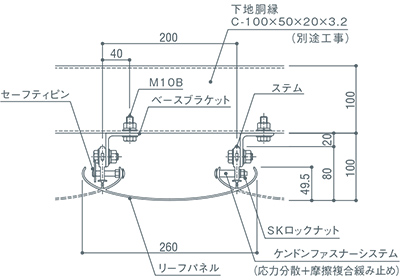

平断面詳細図

平断面図(開口率36%)

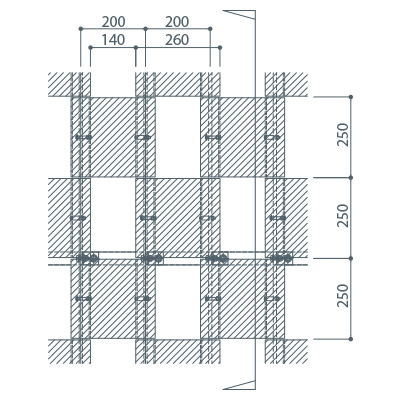

立面図(開口率36%)

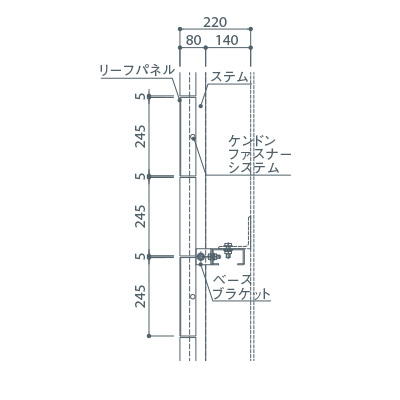

縦断面図(開口率36%)

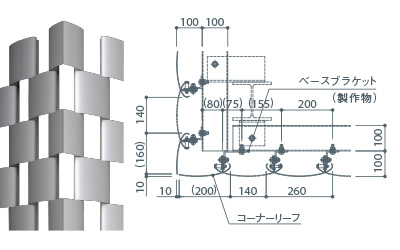

コーナーリーフ

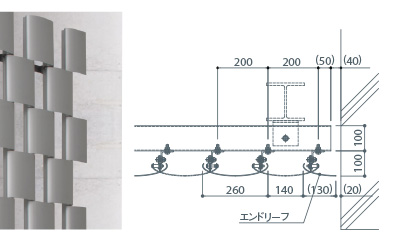

エンドリーフ

※コーナー/エンド 各リーフの製品幅は、min60/max200mmとなります。

安全対策

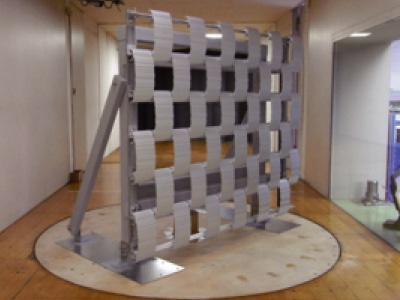

風洞試験

ダミエラ セーフティ

ダミエラは、大型風洞装置による実環境試験を実施し、風速約20m/sまで風騒音が発生しないことを確認しています。

※試験計画上、横方向に設置しています。
(ダミエラは、縦方向のみのご対応となります。)

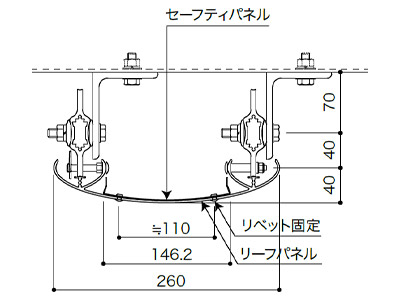

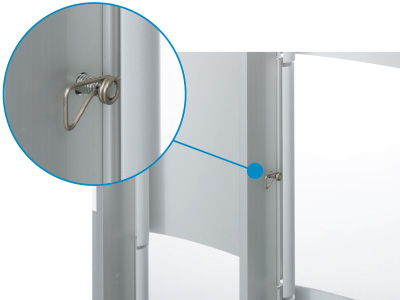

セーフティピン

万が一、ケンドンファスナー(応力分散緩み止め固定)に外れる事態が生じても、リーフパネル本体は飛散脱落しない安全設計です。

耐風圧強度検討

外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。

耐風圧強度検討書

耐風圧強度検討書

設計風圧力算定結果

設計風圧力算定結果

耐風圧強度計算などお気軽にご相談ください!

目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。

応力分散ゆるみ止め固定

"応力分散ゆるみ止め固定"は、さまざまな過酷な状況(車のショックアブソーバーにも多数使用)で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。

ABC専用SKナット

断面図

断面図

3次元光弾性写真

3次元光弾性写真

座面圧力:

面外周部まで分散し働いている。
軸に対して、対称分散を示している。

一般的なフランジ付きナット

断面図

断面図

3次元光弾性写真

3次元光弾性写真

座面圧力:

ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。

規格・価格

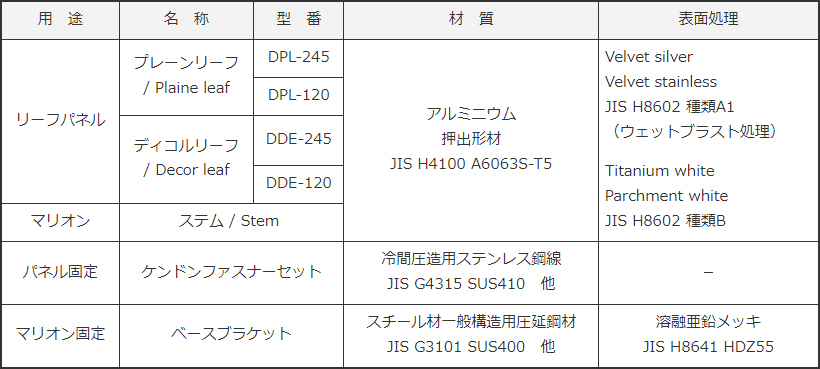

製品仕様

用 途 名 称 型 番 材 質 表面処理
リーフパネル プレーンリーフ
/ Plaine leaf
DPL-245 アルミニウム
押出形材
JIS H4100 A6063S-T5

Velvet silver
Velvet stainless
JIS H8602 種類A1
(ウェットブラスト処理)

Titanium white
Parchment white
JIS H8602 種類B

DPL-120
ディコルリーフ
/ Decor leaf
DDE-245
DDE-120
マリオン ステム / Stem
パネル固定 ケンドンファスナーセット 冷間圧造用ステンレス鋼線
JIS G4315 SUS410 他
マリオン固定 ベースブラケット スチール材一般構造用圧延鋼材
JIS G3101 SUS400 他
溶融亜鉛メッキ
JIS H8641 HDZ55

備考

製品の外観・仕様は改良のため、予告なく変更することがあります。
