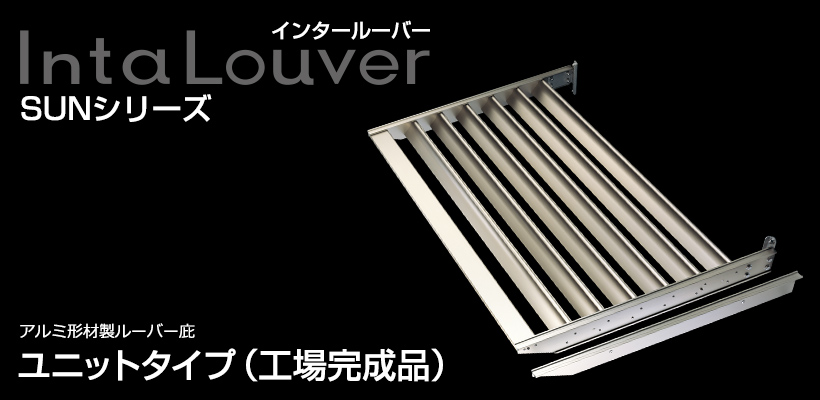

アルミ形材製ルーバー庇インタールーバー SUNシリーズ・ユニットタイプ（工場完成品）
ルーバーを取付けた状態で出荷される、工場完成品のルーバー庇です
特長
出幅は900・1050・1200mm。フレームの高さにルーバーが納まったスッキリデザインです。ユニットの最大長さは2400mm、全ルーバータイプと小庇併用タイプがあります。小庇を使用することにより小雨程度であれば窓を開けることも可能です。木目タイプは、耐候性に優れる木目調化粧シート貼りとなっています。受注生産色の場合、テラコッタ調にも対応が可能です。
- 長 さ ：
- 最大2.4mまで、ミリメートル単位でご指定下さい。
- 材 質 ：
- ユニットフレーム、ルーバー、小庇及びエンドカバー／アルミ合金押出形材（JIS H 4100 A6063S-T5）
ブラケット／5mm厚ステンレス鋼（SUS304）
主な適用場所
ビル・学校・各種施設の窓

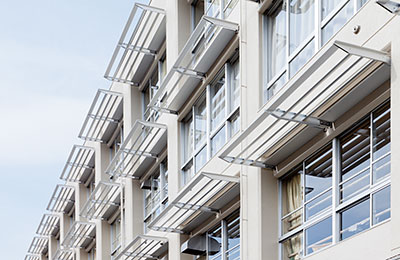

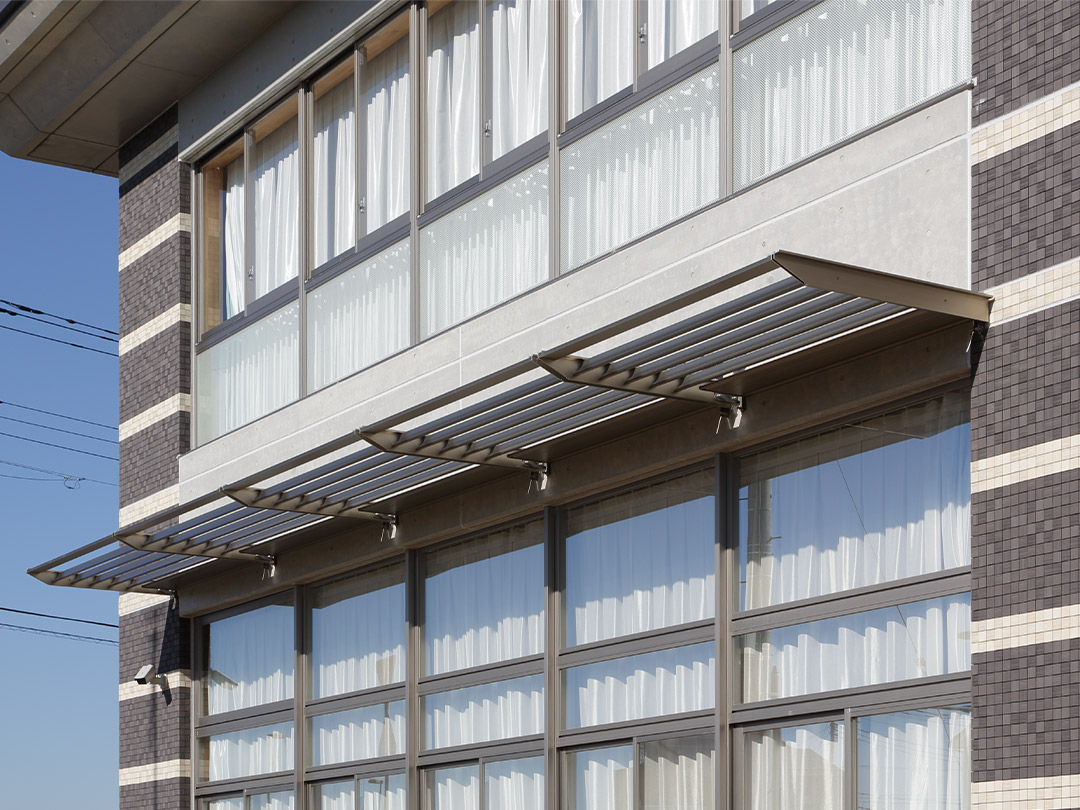

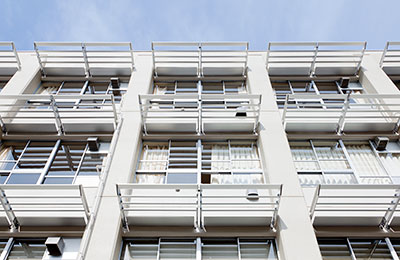

施工事例
商品写真
;)

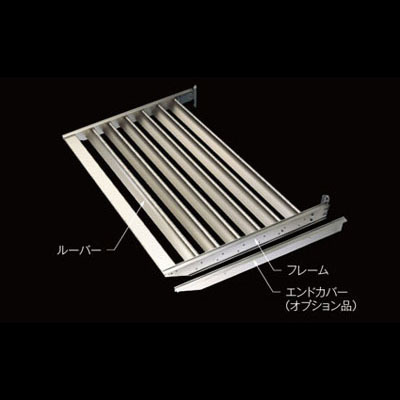

ユニットタイプ
（全ルーバータイプ）
;)

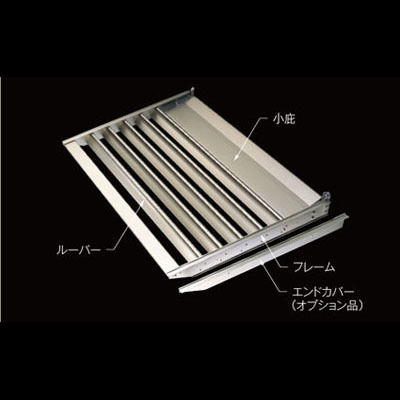

ユニットタイプ
（小庇併用タイプ）
;)

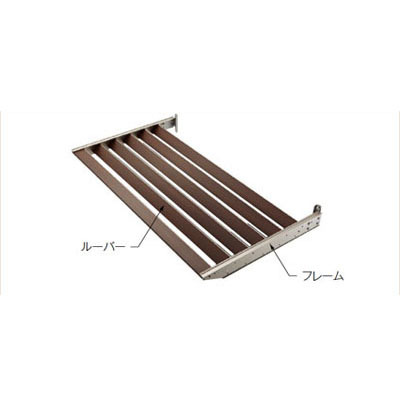

ユニット木目タイプ
規格

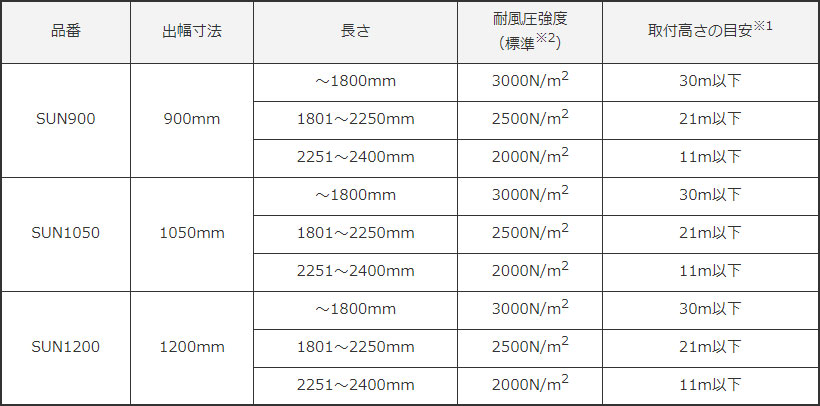

全ルーバータイプ
| 品番 | 出幅寸法 | 長さ | 耐風圧強度 （標準※2） |
取付高さの目安※1 |
|---|---|---|---|---|
| SUN900 | 900mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1050 | 1050mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1200 | 1200mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 |

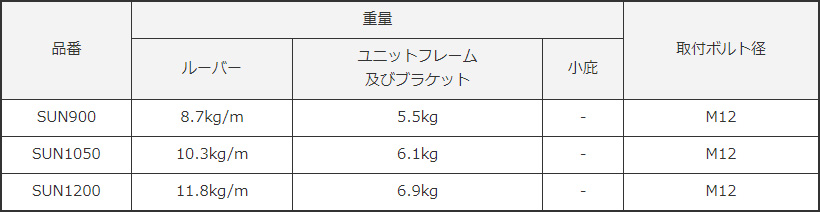

| 品番 |
重量 |
取付ボルト径 | ||
|---|---|---|---|---|
| ルーバー | ユニットフレーム 及びブラケット |
小庇 | ||
| SUN900 | 8.7kg/m | 5.5kg | - | M12 |
| SUN1050 | 10.3kg/m | 6.1kg | - | M12 |
| SUN1200 | 11.8kg/m | 6.9kg | - | M12 |

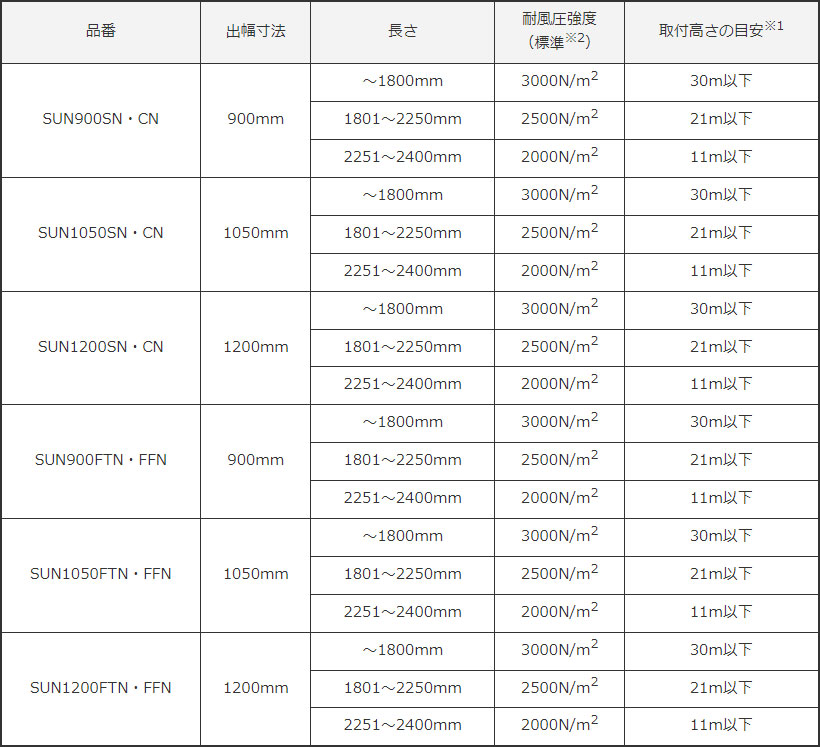

小庇併用タイプ
| 品番 | 出幅寸法 | 長さ | 耐風圧強度 （標準※2） |
取付高さの目安※1 |
|---|---|---|---|---|
| SUN900SN・CN | 900mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1050SN・CN | 1050mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1200SN・CN | 1200mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN900FTN・FFN | 900mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1050FTN・FFN | 1050mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1200FTN・FFN | 1200mm | ～1800mm | 3000N/m2 | 30m以下 |
| 1801～2250mm | 2500N/m2 | 21m以下 | ||
| 2251～2400mm | 2000N/m2 | 11m以下 |

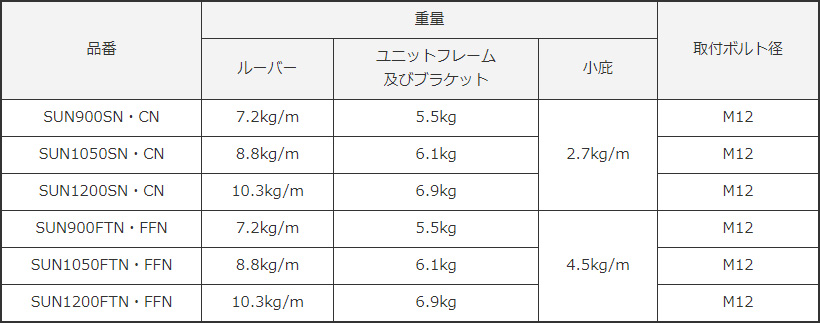

| 品番 |
重量 |
取付ボルト径 | ||
|---|---|---|---|---|
| ルーバー | ユニットフレーム 及びブラケット |
小庇 | ||
| SUN900SN・CN | 7.2kg/m | 5.5kg | 2.7kg/m | M12 |
| SUN1050SN・CN | 8.8kg/m | 6.1kg | M12 | |
| SUN1200SN・CN | 10.3kg/m | 6.9kg | M12 | |
| SUN900FTN・FFN | 7.2kg/m | 5.5kg | 4.5kg/m | M12 |
| SUN1050FTN・FFN | 8.8kg/m | 6.1kg | M12 | |
| SUN1200FTN・FFN | 10.3kg/m | 6.9kg | M12 | |

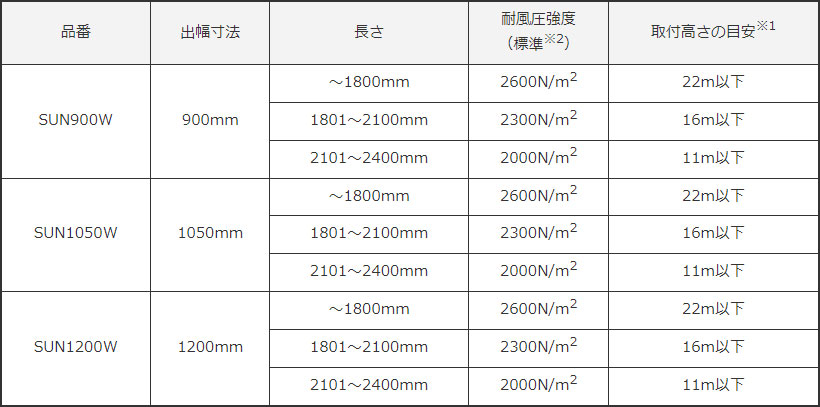

木目タイプ
| 品番 | 出幅寸法 | 長さ | 耐風圧強度 （標準※2） |
取付高さの目安※1 |
|---|---|---|---|---|
| SUN900W | 900mm | ～1800mm | 2600N/m2 | 22m以下 |
| 1801～2100mm | 2300N/m2 | 16m以下 | ||
| 2101～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1050W | 1050mm | ～1800mm | 2600N/m2 | 22m以下 |
| 1801～2100mm | 2300N/m2 | 16m以下 | ||
| 2101～2400mm | 2000N/m2 | 11m以下 | ||
| SUN1200W | 1200mm | ～1800mm | 2600N/m2 | 22m以下 |
| 1801～2100mm | 2300N/m2 | 16m以下 | ||
| 2101～2400mm | 2000N/m2 | 11m以下 |

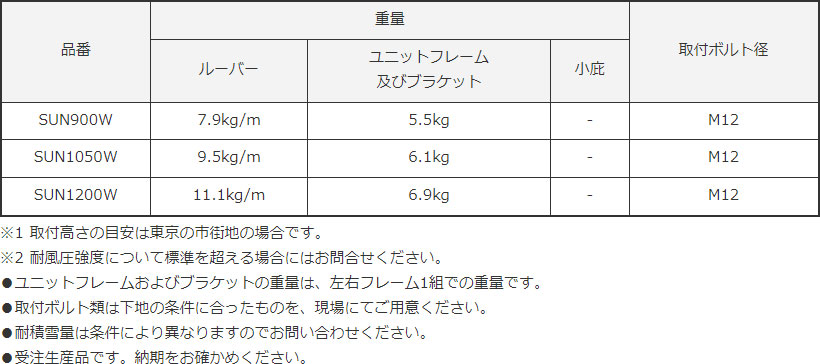

| 品番 |
重量 |
取付ボルト径 | ||
|---|---|---|---|---|
| ルーバー | ユニットフレーム 及びブラケット |
小庇 | ||
| SUN900W | 7.9kg/m | 5.5kg | - | M12 |
| SUN1050W | 9.5kg/m | 6.1kg | - | M12 |
| SUN1200W | 11.1kg/m | 6.9kg | - | M12 |
- ※1取付高さの目安は東京の市街地の場合です。
- ※2耐風圧強度について標準を超える場合にはお問合せください。
- ●ユニットフレームおよびブラケットの重量は、左右フレーム1組での重量です。
- ●取付ボルト類は下地の条件に合ったものを、現場にてご用意ください。
- ●耐積雪量は条件により異なりますのでお問い合わせください。
- ●受注生産品です。納期をお確かめください。
カラー
ユニットタイプ
標準色（全ルーバータイプ・小庇併用タイプ）
;)
シルバー
;)
ステンカラー
;)
ブラック
（焼付塗装）
- ※アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
- ※壁面固定部のブラケット（SUS製）は、ショットブラスト近似色（濃いグレー色）です。指定色での対応も可能ですのでお問い合わせください。
木目タイプ：化粧シート（標準在庫色）
;)
TA-760
ベントウォールD
木目タイプ：化粧シート（受注生産色）
;)
TA-005
リカンオーク
;)
TA-532
チェリーラインM
;)
TA-647
アールウォールナットM
;)
TA-001
テラコッタ クレイ;)
TA-002
テラコッタ アロスト
;)
TA-003
テラコッタ ロッソ
- ●TA-001、TA-002、TA-003はテラコッタ調の受注生産色です。
- ●木目タイプのアルミフレームとルーバーヘッドはステンカラーの１色のみです。
- ●化粧シートの受注生産色の発注量は、製品長さ70m以上で承ります。
- ※電解着色、JIS H 8602に規定される種類A1。
