アルウィトラ・シーリング事業部

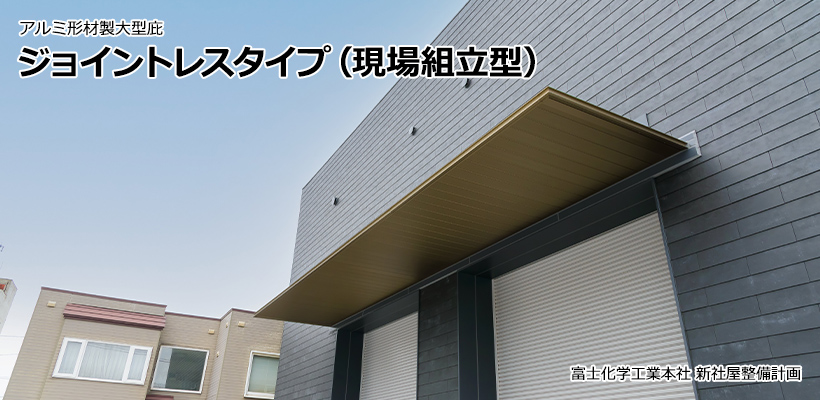

アルミ形材製大型庇

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

【高層階】【多積雪】【特注加工】

厚さ60mm、最大出幅2400mm、長さ無制限に施工できる超大型庇です

CAD
WEBカタログ
価格

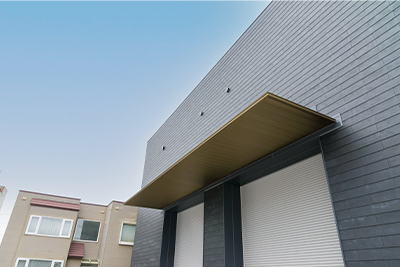

主な適用場所

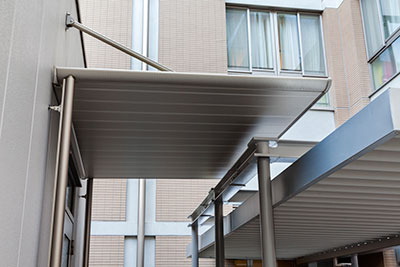

住宅・集合住宅の玄関、店舗・商業施設のエントランス、エレベーターの屋外昇降口

設計資料
庇の効果について

特長

壁側で排水処理する「基部流し」と前下がり傾斜の「先端流し」の2種類があります。現場で長さ方向に組み立て施工する「現場組立型」のタイプです。荷降ろしや施工に重機を必要とせず、2人でも取付けが可能です。出幅は700mmから2400mmまで、1mm単位でご指定可能です。

長　さ ：
連続施工で長さ無制限。200mmの倍数でご指定下さい。
材　質 ：
本体／ アルミ合金押出形材（JIS H 4100 A6063S-T5）
支持アーム／アルミ合金押出形材とステンレス鋼の複合品
フロントカバー・サイドカバー／アルミ合金押出形材とアルミ合金鋳物（本体同色塗装）の複合品

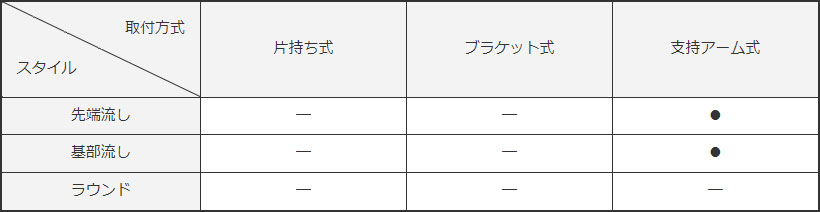

取付方式

スタイル

 片持ち式 ブラケット式 支持アーム式
先端流し ― ― ●
基部流し ― ― ●
ラウンド ― ― ―

商品写真

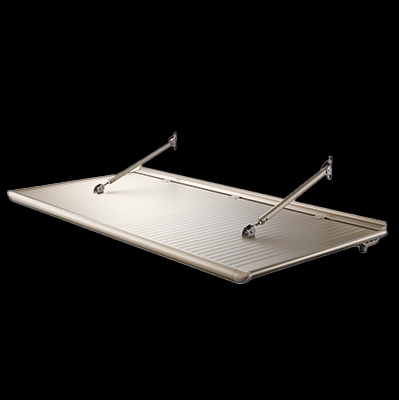

基部流し

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）商品写真
ダウンロード

基部流し 専用部材

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

曲面形状

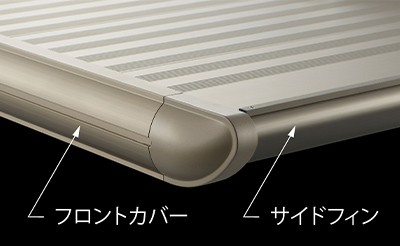

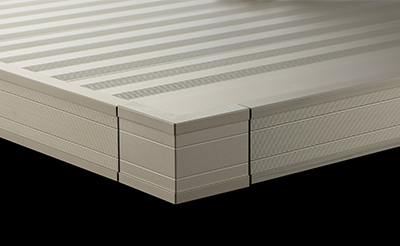

フロントカバーとサイドフィンのセット。ゆるやかな曲面フォルムが美しい、形材ならではのデザインです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

フラット形状

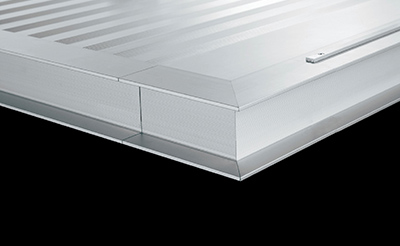

フロントカバーとサイドカバーのセット。シンプルなフラット形状のすっきりデザインです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

排水ストレーナー

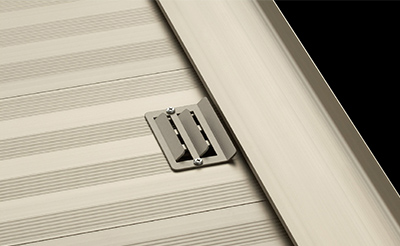

内部に枯葉等が入らないようにストレーナーを取り付けた本体上面ドレインです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

大型基部樋

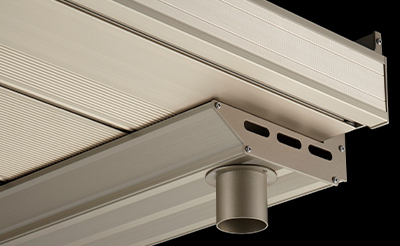

50mmの排水パイプで、スムーズな排水を実現した大型排水樋です。オプション部材としてφ60mmのアルミ丸たて樋をご用意しています。

ダウンロード

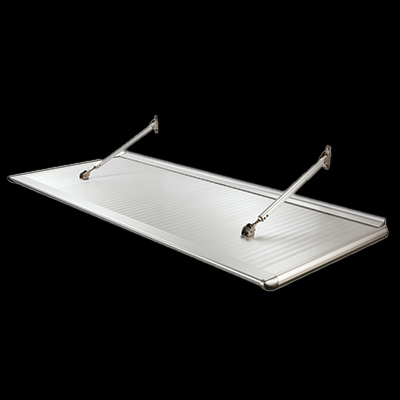

先端流し

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）商品写真
ダウンロード

先端流し 専用部材

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

曲面形状

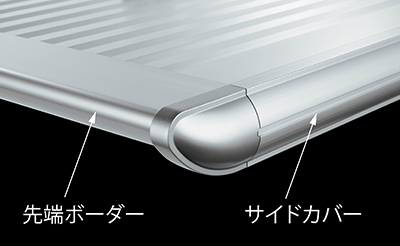

雨水が先端からスムーズに流れるように設計された、先端ボーダーとサイドカバーのセットです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

フラット形状

ストレートラインが美しいチャンネル形状の三方廻しタイプです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

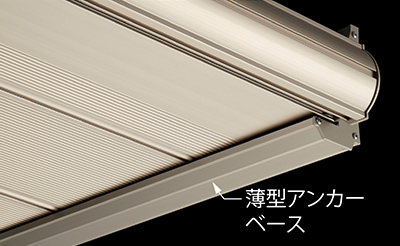

薄型アンカーベース

壁際のベース材は、下面を引き締めるスッキリとした薄型デザインです。

ダウンロード

共通部材

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

調節機能付支持アーム

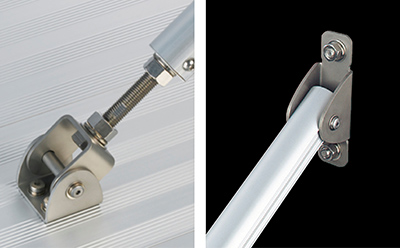

φ45mmの支持アームは、M16ボルトを回転調節させることにより、庇本体を正しい傾斜に簡単にセットできます。また、壁面の標準取付位置から±50mmの範囲でアーム高さの調節が可能です。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

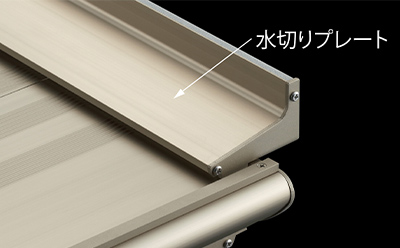

水切プレート

本体と壁面固定部を化粧し、雨水の浸入を防止する意匠性の高い水切プレートです。

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）

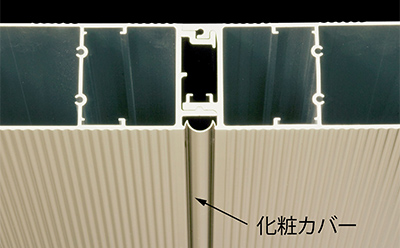

化粧カバー

フィンジョイント部下面の固定ボルトの頭を隠す化粧カバーです。

ダウンロード

規格

基部流し

支持アーム式

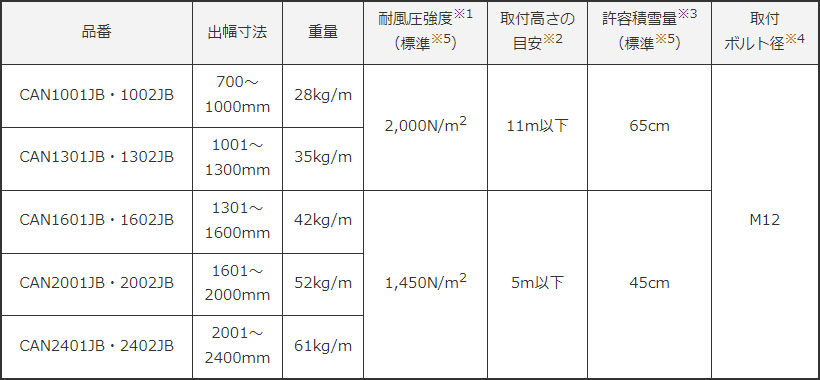

品番 出幅寸法 重量 耐風圧強度※1
（標準※5）		 取付高さの
目安※2 		許容積雪量※3
（標準※5）		 取付
ボルト径※4
CAN1001JB・1002JB 700～
1000mm		 28kg/m 2,000N/m2 11m以下 65cm M12
CAN1301JB・1302JB 1001～
1300mm		 35kg/m
CAN1601JB・1602JB 1301～
1600mm		 42kg/m 1,450N/m2 5m以下 45cm
CAN2001JB・2002JB 1601～
2000mm		 52kg/m
CAN2401JB・2402JB 2001～
2400mm		 61kg/m

先端流し

支持アーム式

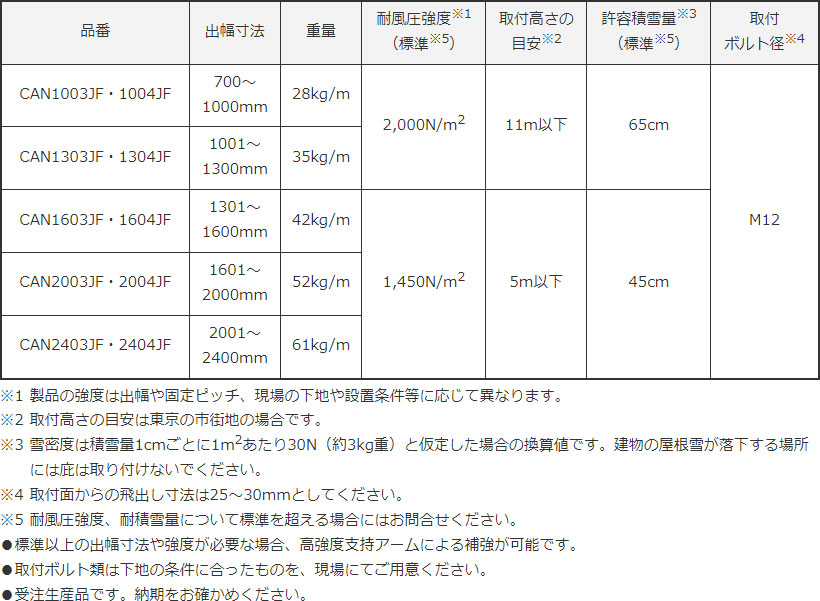

品番 出幅寸法 重量 耐風圧強度※1
（標準※5）		 取付高さの
目安※2 		許容積雪量※3
（標準※5）		 取付
ボルト径※4
CAN1003JF・1004JF 700～
1000mm		 28kg/m 2,000N/m2 11m以下 65cm M12
CAN1303JF・1304JF 1001～
1300mm		 35kg/m
CAN1603JF・1604JF 1301～
1600mm		 42kg/m 1,450N/m2 5m以下 45cm
CAN2003JF・2004JF 1601～
2000mm		 52kg/m
CAN2403JF・2404JF 2001～
2400mm		 61kg/m
  • ※1製品の強度は出幅や固定ピッチ、現場の下地や設置条件等に応じて異なります。
  • ※2取付高さの目安は東京の市街地の場合です。
  • ※3雪密度は積雪量1cmごとに1m2あたり30N（約3kg重）と仮定した場合の換算値です。建物の屋根雪が落下する場所には庇は取り付けないでください。
  • ※4取付面からの飛出し寸法は25～30mmとしてください。
  • ※5耐風圧強度、耐積雪量について標準を超える場合にはお問合せください。
  • ●標準以上の出幅寸法や強度が必要な場合、高強度支持アームによる補強が可能です。
  • ●取付ボルト類は下地の条件に合ったものを、現場にてご用意ください。
  • ●受注生産品です。納期をお確かめください。

カラー

インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）カラー

シルバー

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）カラー

ステンカラー

ダウンロード
インターバイザー CANシリーズ・ジョイントレスタイプ（現場組立型）カラー

ブラック
（焼付塗装）

ダウンロード
  • ※アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
  • ※ブラック仕様（焼付塗装）で対応できる製品出幅（形材長さ）は4,000mmまでとなります。
  • ※支持アーム用ブラケット（SUS製）は、ショットブラスト近似色（濃いグレー色）です。
    指定色での対応も可能ですのでお問い合わせください。
  • ※電解着色、JIS H 8602に規定される種類A1。
IntaVisor BLACK STYLE
インターバイザーCANシリーズ ライトタイプ・先端樋仕様

インターバイザーCANシリーズ

ライトタイプ・先端樋仕様

  • ●焼付塗装でブラック仕様を実現
  • ●ブラック以外も日塗工指定の近似色で対応可能
インターバイザー・インタールーバー リーフ
リーフを取り寄せる
WEBカタログ

種類

アクリル・ウレタン・フッ素の3種類

塗装

本体を構成するアルミ部材（庇本体および支持アーム）のみの塗装となります。

  • ・SUS製ブラケット等の金物：ショットブラスト近似色（濃いグレー色）です。
    指定色での対応も可能ですのでお問い合わせください。
  • ・SUS製ボルト類：塗装なし

価格

お問い合わせください

オプション

LEDダウンライト（推奨品）

LEDダウンライトの取り付け加工が可能です。

ダウンライト3型
LEDダウンライト

高強度支持アーム

標準仕様の最大出幅や耐風圧強度、許容積雪量を超えた場合でも、高強度支持アームを使うことで使用可能範囲を拡げることができます。

高強度支持アーム

雨音対策仕様

雨音対策あり・なし 比較動画
