フォーミングアルミ製パンチングルーバーアルウィトラドットライン
極薄アルミ板にパンチングを施したフォーミングアルミ製ルーバー。
特長
Φ6mmの繊細パンチング
Φ6mmの極繊細なパンチング孔により、今までに無いルーバーファサードをご利用いただけます。
極薄アルミ板を立体成形
高強度アルミ合金をフォーミング技術により立体成形、深折形状は高い断面強度を実現しています。
ボルト固定方式の安全性
薄板ルーバーながら、ボルト固定方式（応力分散ゆるみ止め固定）の採用により、充分な安全性を確保しています。
きわめて軽い製品重量
製品重量は約2.9kg/㎡と極めて軽いため、現場施工性に優れ、建築物躯体への荷重負荷も軽減します。

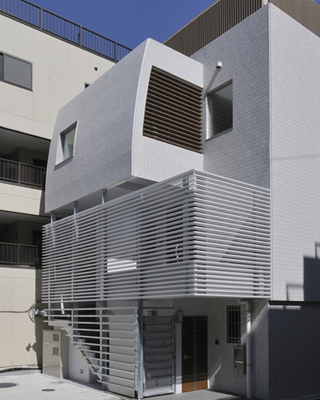

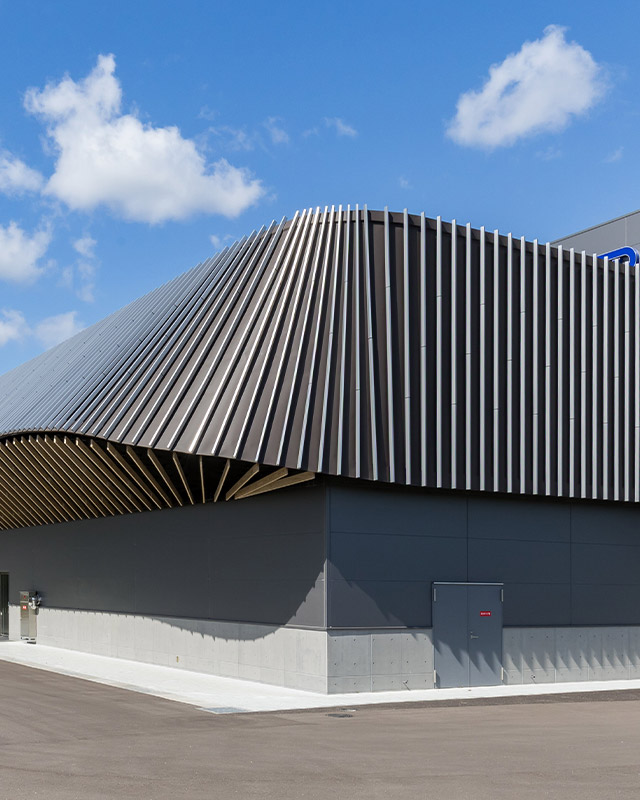

施工事例
中川病院（東京）
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
DL-3075Nのみのご用意となります。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例

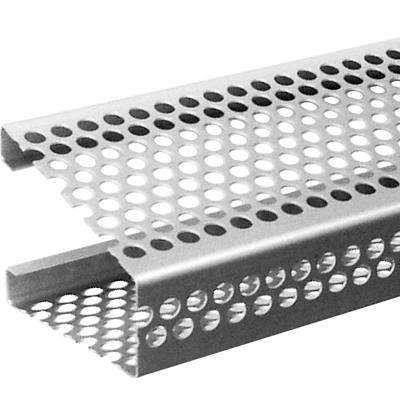

ルーバー形状

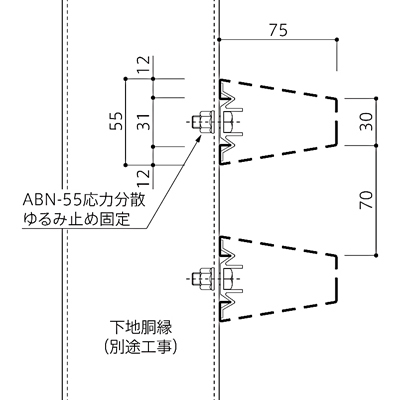

DL-3075P
有孔
標準ピッチ：100mm（開口率57%）
定尺：L≦4,000mm
R 加工：不可
板ナット：ABN-55
孔径×板厚:6Φ×0.8t
;)
;)

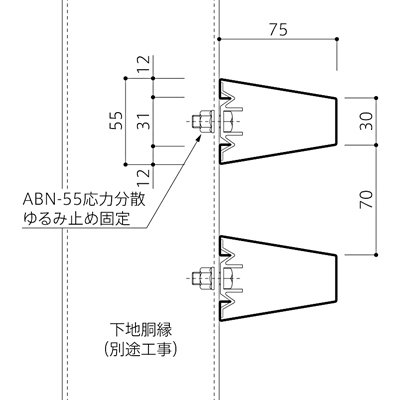

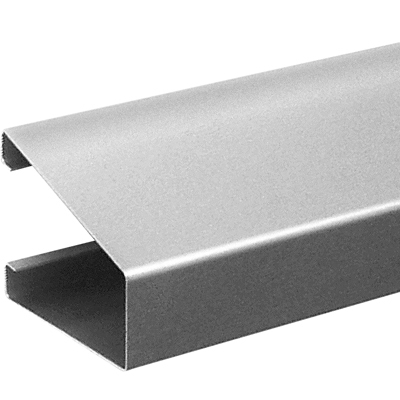

DL-3075N
無孔
標準ピッチ：100mm（開口率45%）
定尺：L≦4,000mm
R 加工：不可
板ナット：ABN-55
;)
;)
固定仕様
;)

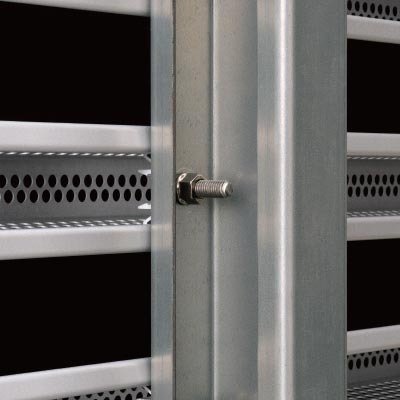

ABN-55
専用ABNボルトにより薄型ルーバーをしっかりとホールド、パネル形状も均整に保つ効果を発揮します。
また、"応力分散ゆるみ止め固定"は、さまざまな過酷な状況で実績のある非常に信頼性の高い固定構造です。
カラー
;)
シルバー
;)
MTホワイト
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
座面圧力：
面外周部まで分散し働いている。
軸に対して、対称分散を示している。
一般的なフランジ付きナット
断面図
3次元光弾性写真
座面圧力：
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。
規格・価格
施工・納まり
設計資料
備考
●受注生産品です。納期をお確かめください。
