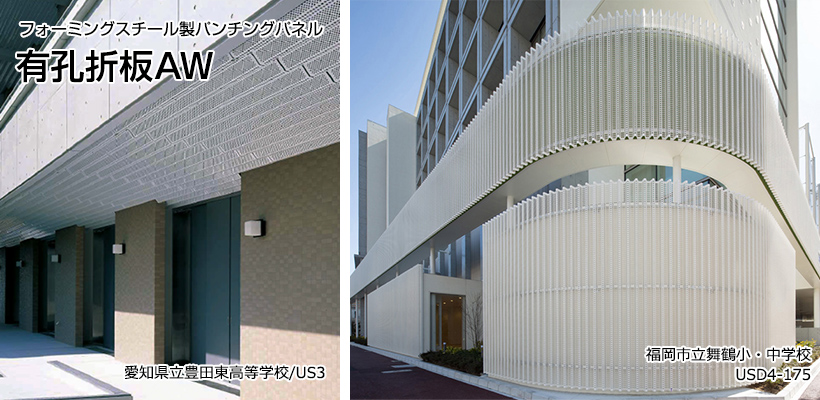

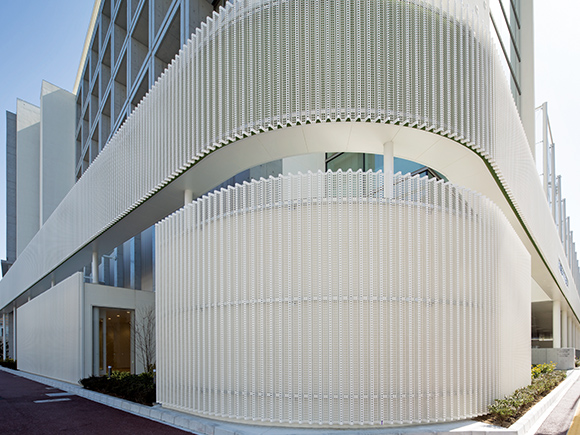

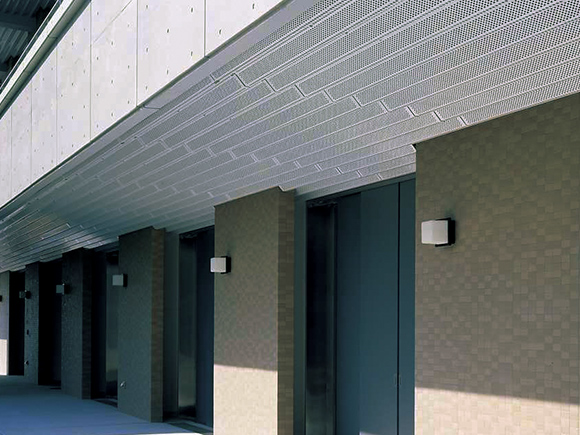

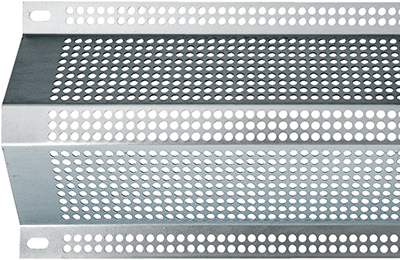

フォーミングスチール製パンチングパネル有孔折板AW
スチール素材の強度を生かした高スパン固定で、軽やかなパンチングパネルファサードを実現。
特長
選べるデザイン
豊富なパンチングバリエーションをご用意しています。
- 指挟み対策シリーズ
-
「指挟み」を防止するために、国土交通省が定める「都市公園における遊具の安全確保に関する指針※」に基づいてφ7mmのサイズをラインアップしました。
※指の挟み込み防止
「指が抜けなくなるようなφ8～φ25mmの隙間や穴は指が抜けなくなる恐れがありので設けてはならない。」
子どもたちの「遊びの価値」を尊重しつつ、重大事故を予防するという観点で作成された「遊具の安全に関する規準(JPFA-SP-S:2014)」の一種です。

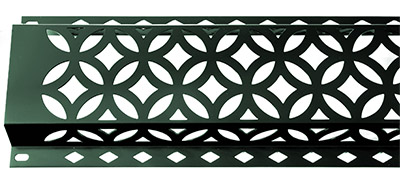

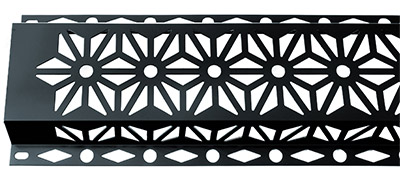

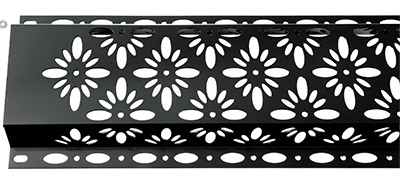

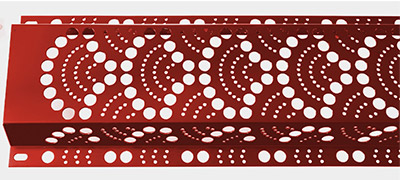

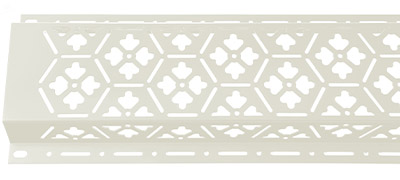

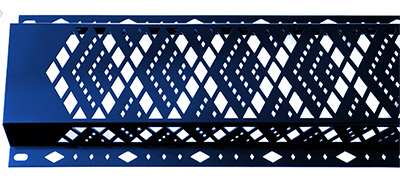

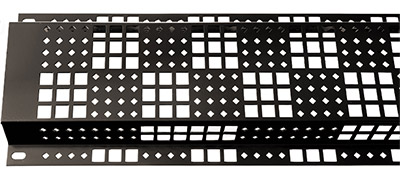

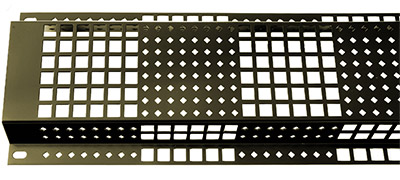

- 和柄シリーズ
-
江戸切子や着物、室内装飾などに広く使われてきた「伝統文様」を孔形状に取り入れました。
規則的な美しさの中にどこか懐かしさを内包し、やわらかい雰囲気を演出します。

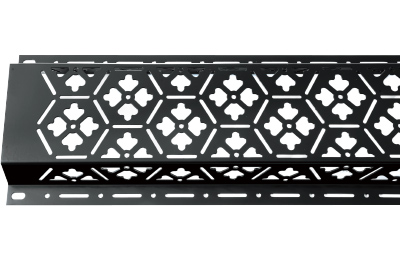

WG26KK

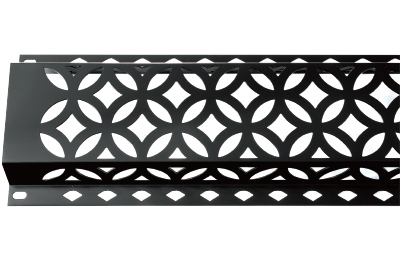

WG30SP
WG24SHT
WG28HGT
WG23HST
WG29KD1
WG29KS
WG32AH
高いコストパフォーマンス
フォーミングスチール製で高いコストパフォーマンスを引き出します。
すぐれた強度性能
山型形状ですぐれた強度があります。

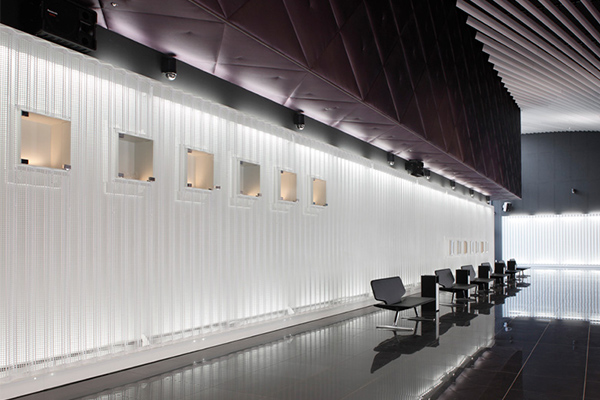

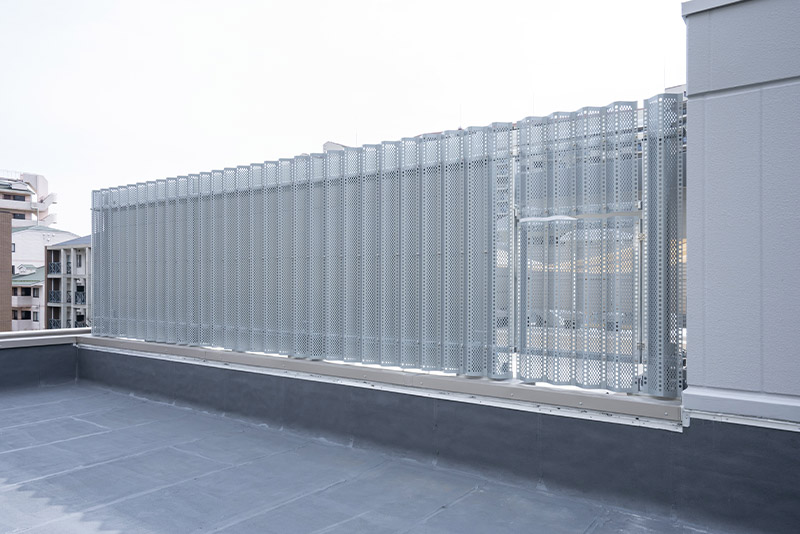

施工事例
横浜市民ギャラリー
UW0
UW4
うれしい保育園 五月が丘
US3

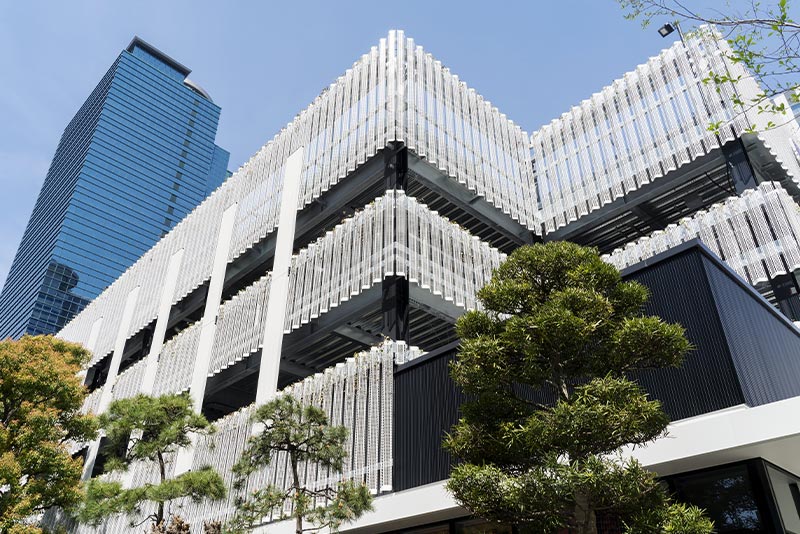

東京医科大学病院新立体駐車場棟
US-5、US-0
基本断面

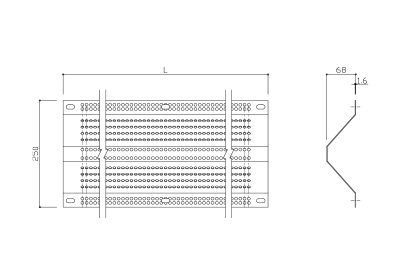

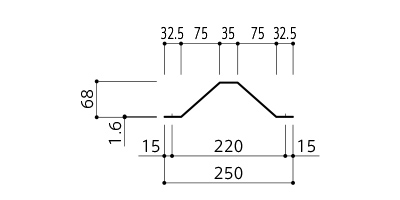

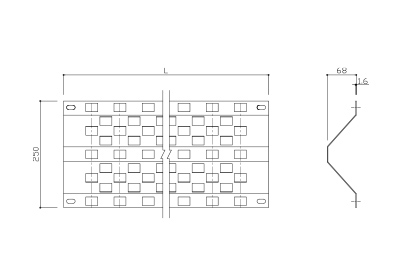

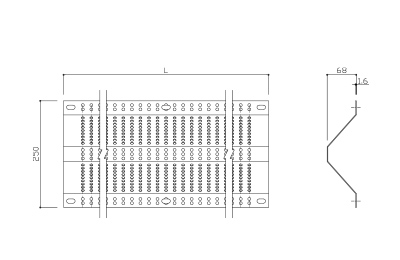

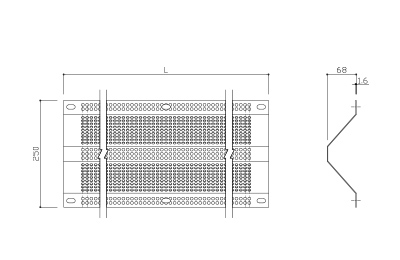

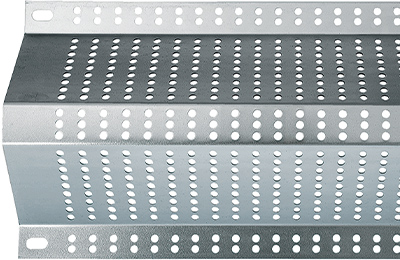

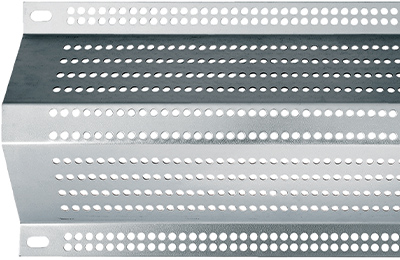

USシリーズ・UHシリーズ・WG52・WG31
;)

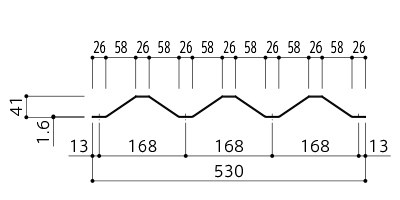

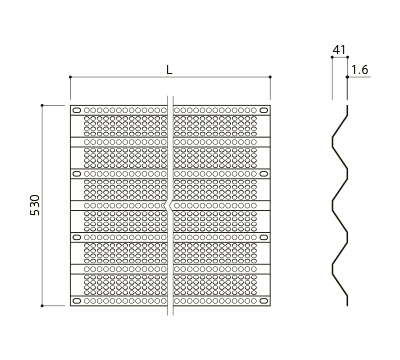

UWシリーズ
;)

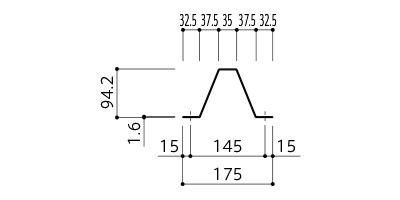

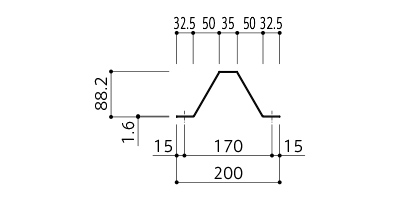

USDシリーズ
①175
;)
②200
;)

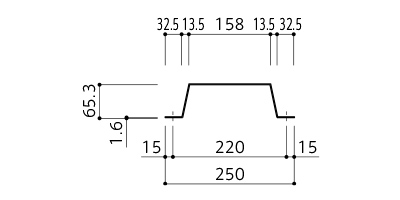

WGシリーズ（WG52・WG31を除く）
;)
パネルバリエーション
USシリーズ

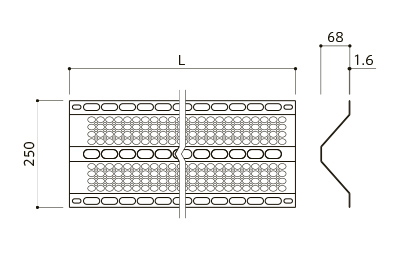

US5（開口率50％）
;)

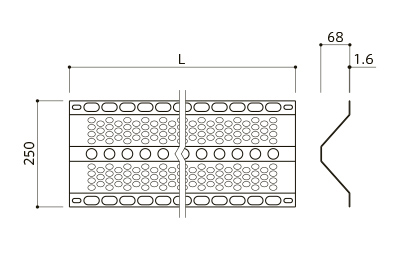

US4（開口率40％）
;)

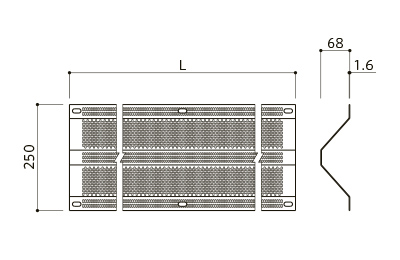

US33（開口率=33％）
;)

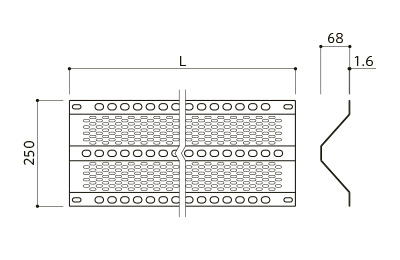

US3（開口率=30％）
;)

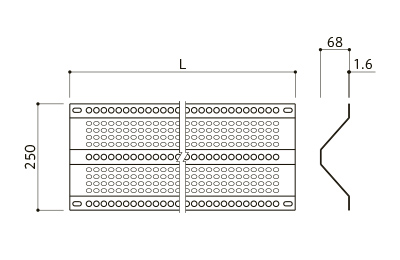

US27（開口率=27％）
;)
US20（開口率=20％）
;)

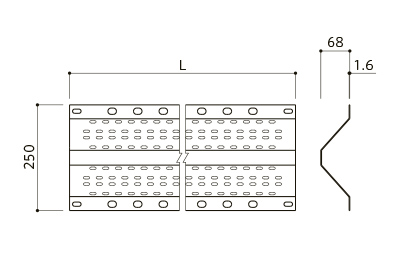

US12（開口率=12％）
;)

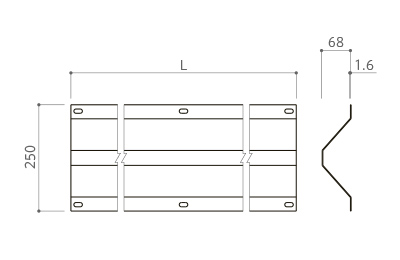

US0（開口率=0％）
;)
UWシリーズ
UW4（開口率=40％）
;)

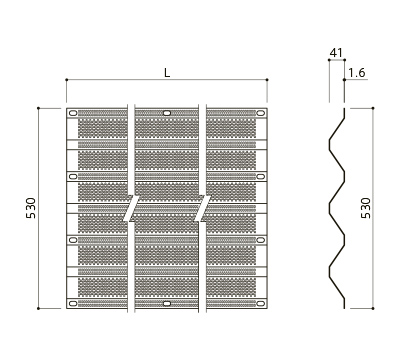

UW33（開口率=33％）
;)

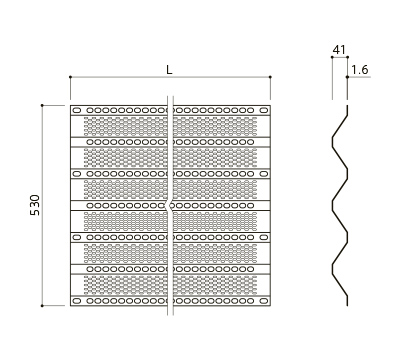

UW3（開口率=30％）
;)

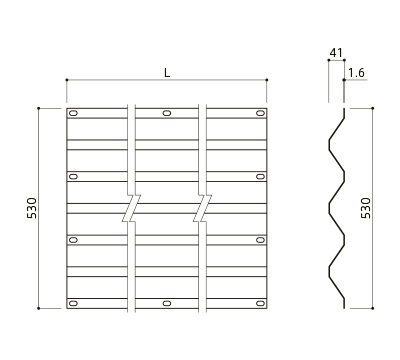

UW0（開口率=0％）
;)
※UW33は指挟み対策にもなります。
USDシリーズ

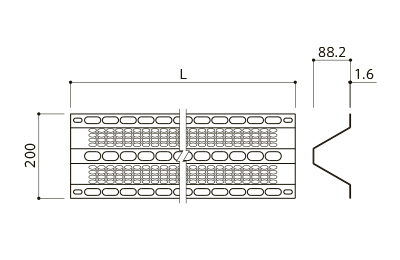

USD5-200（開口率=50％）
;)
USD4-200（開口率=40％）
;)

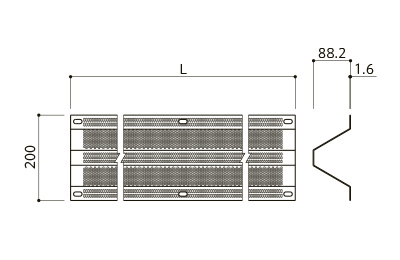

USD33-200（開口率=33％）
;)

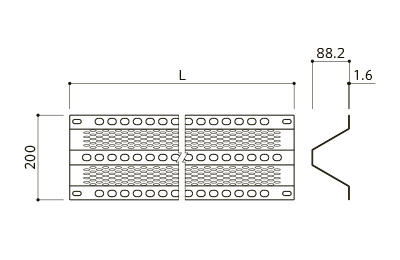

USD3-200（開口率=30％）
;)

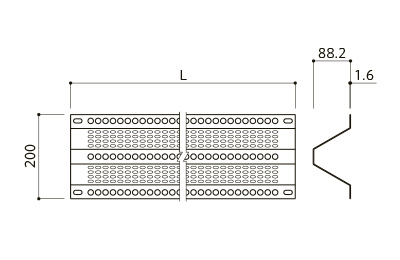

USD27-200（開口率=27％）
;)

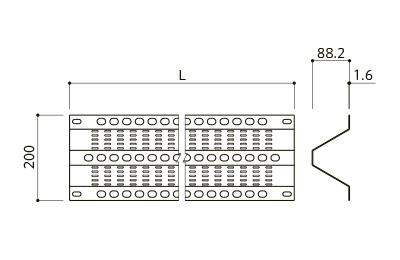

USD20-200（開口率=20％）
;)

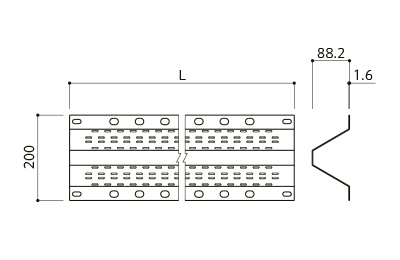

USD12-200（開口率=12％）
;)

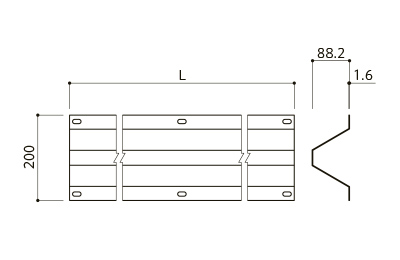

USD0-200（開口率=0％）
;)

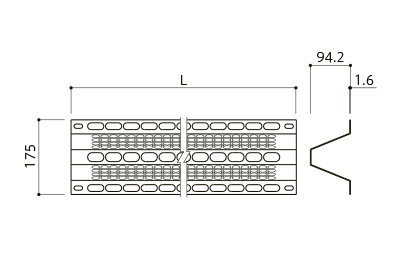

USD5-175（開口率=50％）
;)

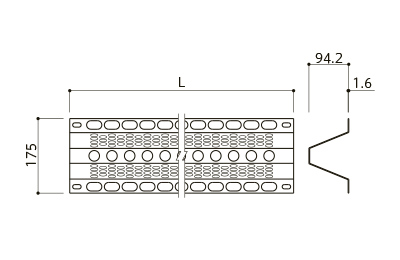

USD4-175（開口率=40％）
;)

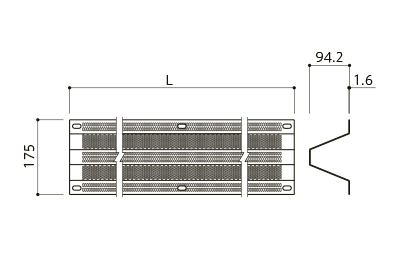

USD33-175（開口率=33％）
;)

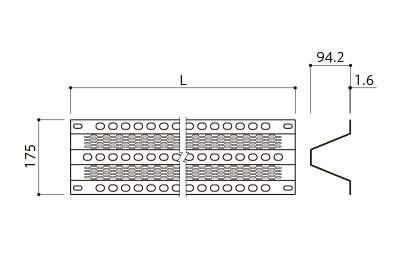

USD3-175（開口率=30％）
;)
USD27-175（開口率=27％）
;)

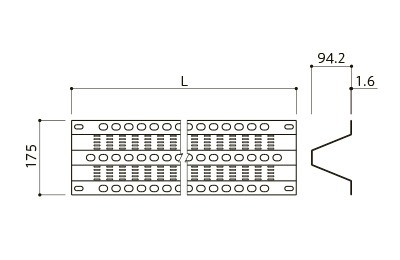

USD20-175（開口率=20％）
;)

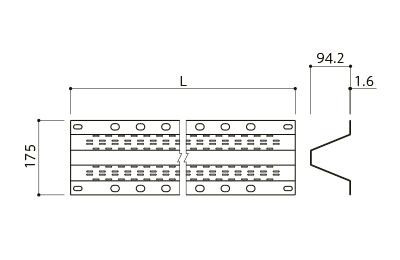

USD12-175（開口率=12％）
;)

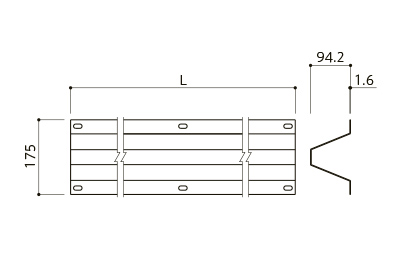

USD0-175（開口率=0％）
;)
;)
;)
;)
;)
;)
;)
和柄シリーズ（WGシリーズ）
※外装材対応。表面処理はすべてポリエステル樹脂静電粉体塗装となります。

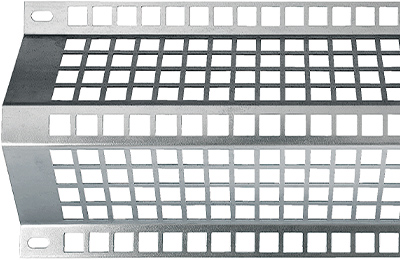

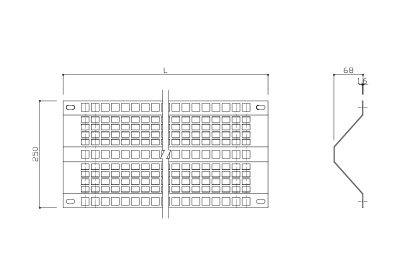

WG52（開口率52%）
;)
;)

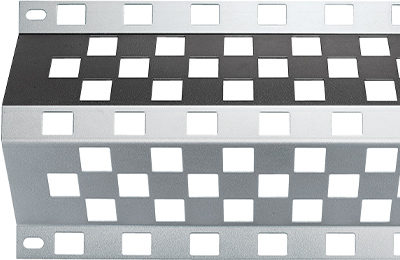

WG31（開口率31%）
;)
;)

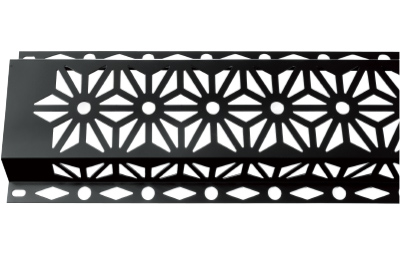

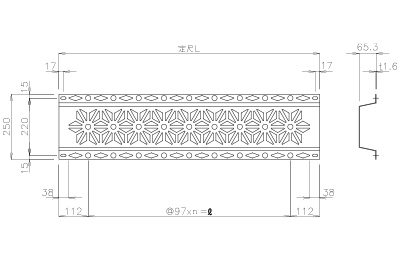

WG32AH（開口率32%）
;)
;)

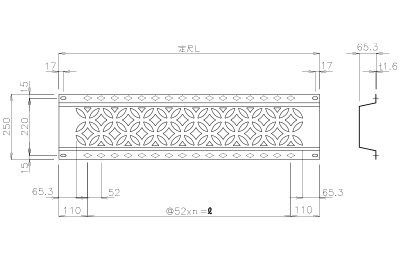

WG30SP（開口率30%）
;)
;)

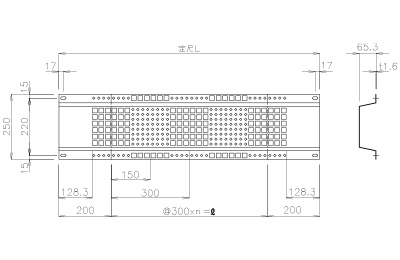

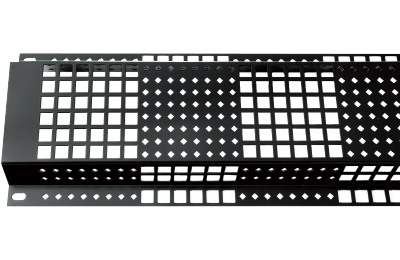

WG29KD1（開口率29%）
;)
;)

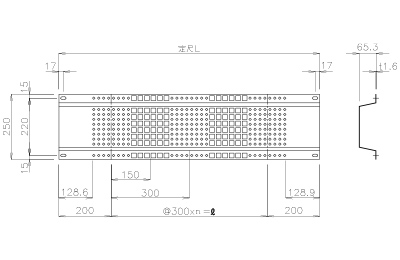

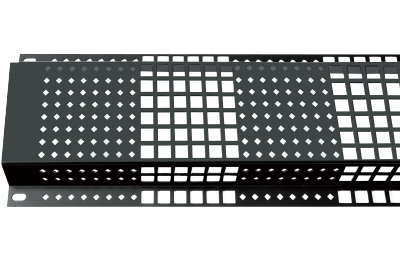

WG29KD2（開口率29%）
;)
;)

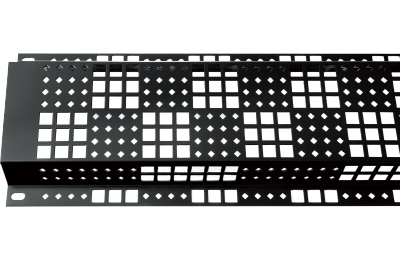

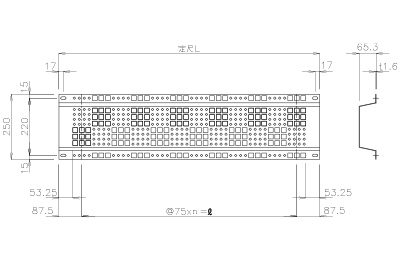

WG29KS（開口率29%）
;)
;)

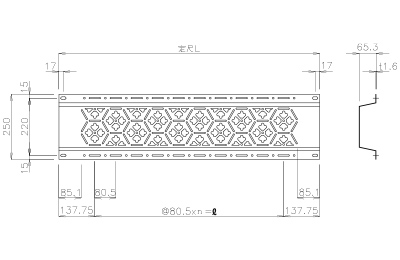

WG26KK（開口率26%）
;)
;)

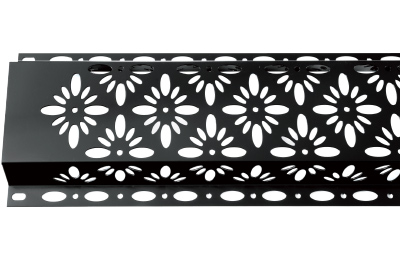

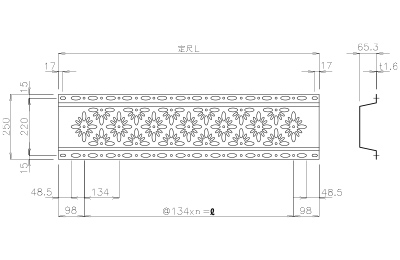

WG28HGT（開口率28%）
;)
;)

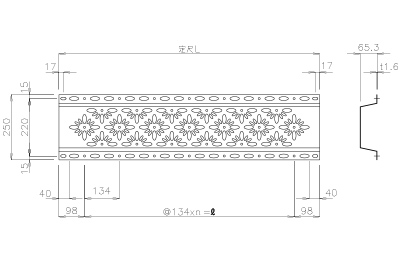

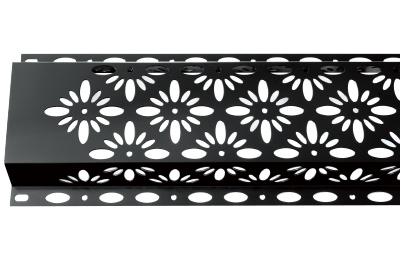

WG28HGY（開口率28%）
;)
;)

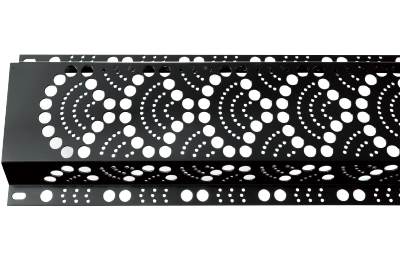

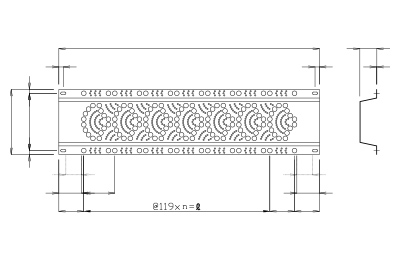

WG24SHT（開口率24%）
;)
;)

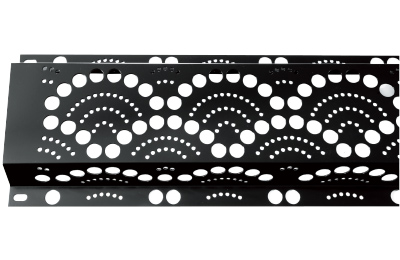

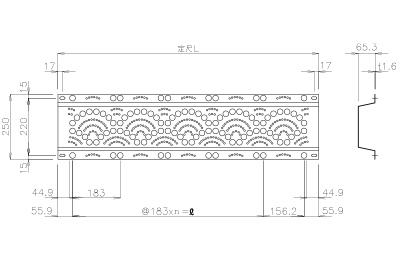

WG24SHY（開口率24%）
;)
;)

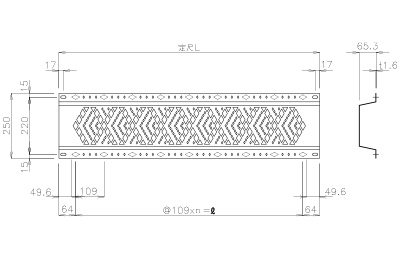

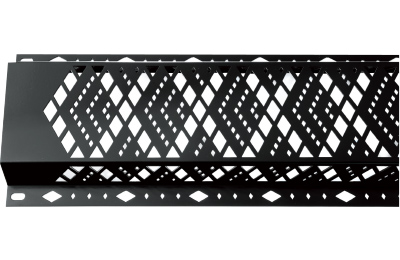

WG23HST（開口率23%）
;)
;)

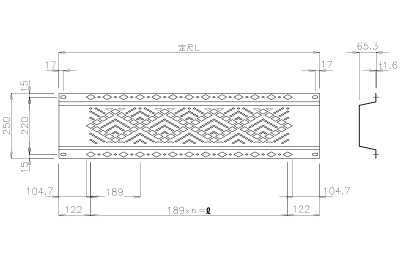

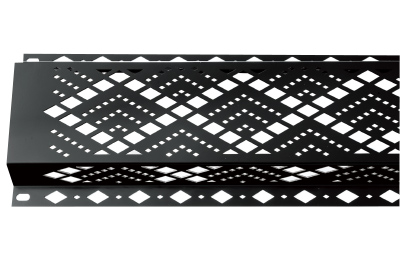

WG24HSY（開口率24%）
;)
;)
カラー
溶融亜鉛メッキ
;)
無塗装
;)
低光沢
特別仕様色（ハンマートーン調模様）
;)
バンピーシルバー
;)
バンピーゴールド
;)
バンピーブロンズ
;)
バンピーグリーン
ポリエステル樹脂静電粉体塗装
;)
WH-01
ホワイト
;)
WH-02
シルキーホワイト
;)
WH-03
スモークホワイト
;)
KG-04
オフホワイト
;)
WH-04
パールホワイト
;)
WH-05
ミルクホワイト
;)
IV-01
アイボリー
;)
GY-01
ライトグレー
;)
KG-02
グレーベージュ
;)
GY-02
ミドルグレー
;)
BR-01
ライトブラウン
;)
BR-02
ナチュラルブラウン
;)
BR-04
ブリックブラウン
;)
BR-05
レッドブラウン
;)
BR-03
コーヒーブラウン
;)
KG-01
ダークブラウン
;)
KG-03
ダークグレー
;)
GY-03
ナイトグレー
;)
BL-02
グレーブラック
;)
BL-01
ブラック
;)
NV-01
ネイビー
;)
NV-02
ライトネイビー
;)
GR-10
ライトグリーン
;)
GR-12
ダークグリーン
※和柄シリーズの表面処理はすべてポリエステル樹脂静電紛体塗装となります。
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
規格・価格
施工・納まり
備考
- ●受注生産品です。納期をお確かめください。
