格子ルーバーアルミナス
イントラセル・カルミナスは、アルミナスに統合されました。
小さめのセルデザインがまぶしさのない均一で美しい光を届けます。

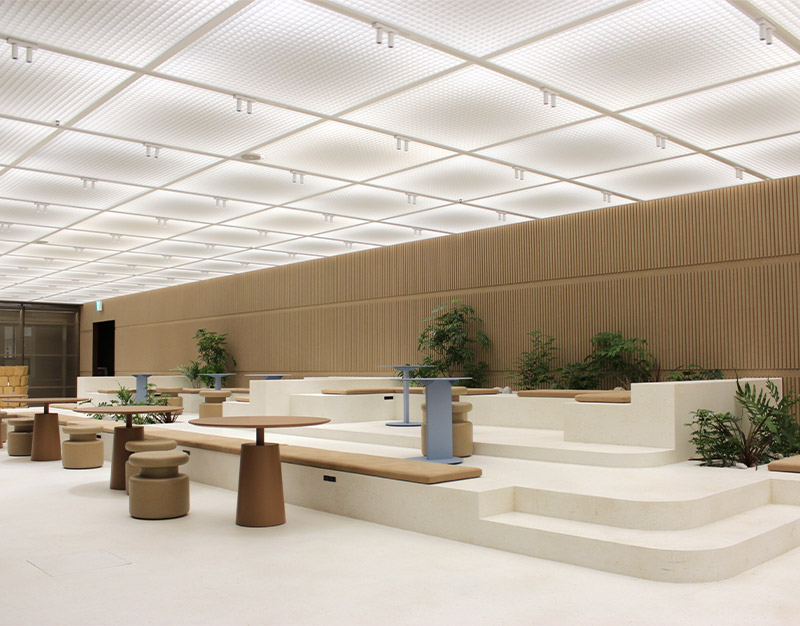

施工事例
主な適用場所
ビルのエントランスホール、ロビー、玄関、エレベーターホールなど

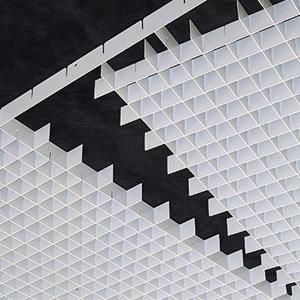

商品写真
ハンガーランナー工法
パネルジョイント部は同形状の吊部材ハンガーランナーにより、パネルと吊部材が一体化されます。格子寸法が大きく広いスペースでも、シームレスに美しく仕上がるシステムです。
;)
;)
Tバー工法
ルーバーパネルを格子組みしたT型のランナーに落し込むタイプです。端正なグリッドパターンとルーバーを組み合わせた美しい仕上がりになります。
;)
;)
ラインシームレス工法/STS工法（突き付けタイプ）
セルサイズ15・20・50mmのラインシームレスタイプです。パネルとパネルとを突き付けてシームレスで1本のラインのように仕上げます。
;)
;)
ラインシームレス工法/DKS工法（かみ合わせタイプ）
セルサイズ25・40mmのラインシームレスタイプです。パネルとパネルをかみ合わせ一体化し施工しますので、シームレスかつ目地のずれもありません。
;)
;)
カラー
;)
ウォームホワイト
;)
クールホワイト
※指定色の塗装も承ります。

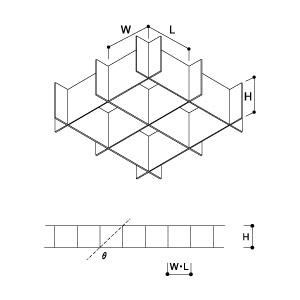

規格
ハンガーランナー工法
| 品番 | セルサイズ W×L×H（mm） |
板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| AAL-08-25 | 25×25×25 | 0.8 | 45° | 4.7 | 600×600 |
| AAL-08-40 | 40×40×40 | 4.8 |
Tバー工法
| 品番 | セルサイズ W×L×H（mm） |
板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
割付寸法 （mm） |
|---|---|---|---|---|---|---|
| AAL-06-15 T | 15×15×15 | 0.6 | 45° | 3.5 | 1,260×1,260 | 1,270×1,270 |
| AAL-06-20 T | 20×20×20 | 3.4 | ||||
| AAL-06-50 T ※ | 50×50×15 | 17° | 1.0 | |||
| AAL-08-25 T | 25×25×25 | 0.8 | 45° | 4.7 | ||
| AAL-08-40 T | 40×40×40 | 4.8 | ||||
| AAL-08-75 T | 75×75×40 | 28° | 2.2 | |||
| AAL-08-100 T ※ | 100×100×40 | 22° | 1.6 |
※印は天井質量2kg/m2以下の特定天井対応仕様です。
ラインシームレス工法
| 品番 | セルサイズ W×L×H（mm） |
板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| AAL-06-15 STS | 15×15×15 | 0.6 | 45° | 3.5 | 1,260×1,200 |
| AAL-06-20 STS | 20×20×20 | 3.4 | |||
| AAL-06-50 STS ※ | 50×50×15 | 17° | 1.0 | ||
| AAL-08-25 DKS | 25×25×25 | 0.8 | 45° | 4.7 | |
| AAL-08-40 DKS | 40×40×40 | 4.8 |
※印は天井質量2kg/m2以下の特定天井対応仕様です。
仕様
| 仕上 | エポキシポリエステル樹脂（ウォームホワイト・クールホワイト） |
|---|---|
| 材質 | アルミニウム合金 JIS H4000 A3003P-H16 |
施工・メンテナンス・その他
- ●全品受注生産品です。納期についてはお問い合わせください。
