大型ルーバーマグナグリッド10・15・K

(アルウィトラ・シーリング事業部)

アルウィトラ・シーリング事業部

マグナグリッド10・15・K

シンプルなデザインとシステムに集約された多目的天井材

ブレードの厚みは、10mm・15mmの2タイプで落ち着きのある雰囲気を醸し出します。
「マグナグリッドK」は2kg/m2以下と軽量なため、特定天井対策として使用可能です。

特長

2kg/m2以下の軽量天井(マグナグリッドKのみ)

マグナグリッド10・15のデザイン性はそのままに、軽量化を実現しました。
特定天井対策として使用可能で、地震時に天井落下被害のリスクを軽減します。

シームレスな美しい仕上がりのルーバーシステム

マグナグリッドは、U型に曲げたアルミ板を格子状に組んだルーバーシステム。
格子寸法が大きく広いスペースでも、シームレスに美しく仕上がります。

防災設計

火災が発生した際には、煙をプレナム内に滞留させ、避難時間の確保ができます。

高メンテナンス性

室内からプレナム内を視点検できるため、点検口は不要です。
定形パネルを任意に取り外すことができ、メンテナンスも簡単です。

主な適用場所

マグナグリッド10・15

ビルのエントランスホール、ロビー、玄関、エレベーターホールなど

マグナグリッドK

美術館、博物館、講堂、商業施設、病院のロビーなど人が多く集まる場所

商品写真

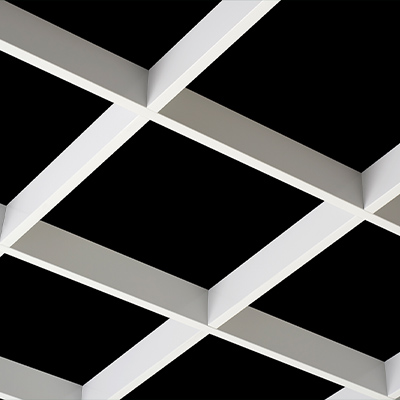

マグナグリッドK

マグナグリッドK商品写真

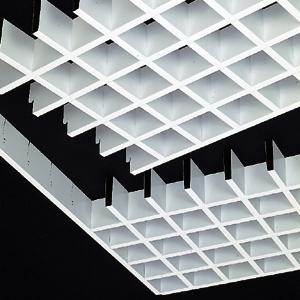

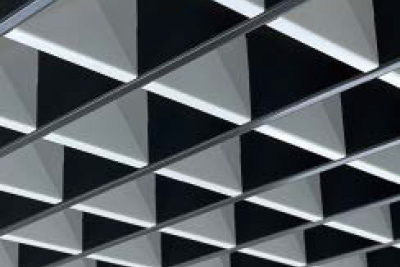

マグナグリッド10・15

マグナグリッド10・15商品写真
マグナグリッド10・15商品写真

カラー

マグナグリッド10・15・Kカラー

マグナホワイト
(標準色)

マグナグリッド10・15・Kカラー

ブラック
(準標準色)

マグナグリッド10・15・Kカラー

シルバーS
(準標準色)

●指定色も承ります。

仕様

工法デザイン

シームレスタイプ・ハンガーランナー工法

仕上

ポリエステル樹脂(マグナホワイト・ブラック・シルバーS)

材質

アルミニウム

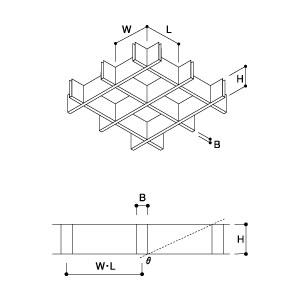

規格

マグナグリッド10

MGL-10-063 セルサイズ W63mm L63mm H60mm
ブレード厚 10mm
板厚 0.6mm
遮へい角 48°
重量 5.8kg/m2
割付寸法 630×630mm
MGL-10-090 セルサイズ W90mm L90mm H60mm
ブレード厚 10mm
板厚 0.6mm
遮へい角 37°
重量 4.8kg/m2
割付寸法 630×630mm
MGL-10-126 セルサイズ W126mm L126mm H60mm
ブレード厚 10mm
板厚 0.6mm
遮へい角 27°
重量 3.0kg/m2
割付寸法 630×630mm
MGL-10-157 セルサイズ W157.5mm L157.5mm H60mm
ブレード厚 10mm
板厚 0.6mm
遮へい角 22°
重量 2.9kg/m2
割付寸法 630×630mm

マグナグリッド15

MGL-15-105 セルサイズ W105mm L105mm H58mm
ブレード厚 15mm
板厚 0.6mm
遮へい角 32.6°
重量 3.9kg/m2
割付寸法 1,260×630mm
MGL-15-126 セルサイズ W126mm L126mm H58mm
ブレード厚 15mm
板厚 0.6mm
遮へい角 27.4°
重量 3.0kg/m2
割付寸法 1,260×630mm
MGL-15-157 セルサイズ W157.5mm L157.5mm H58mm
ブレード厚 15mm
板厚 0.6mm
遮へい角 22.0°
重量 2.9kg/m2
割付寸法 1,260×630mm

マグナグリッドK

MGK-10-315 セルサイズ W315mm L315mm H60mm
ブレード厚 10mm
板厚 0.6mm
遮へい角 11°
重量 1.3kg/m2
割付寸法 1,260×630mm
MGK-15-315 セルサイズ W315mm L315mm H58mm
ブレード厚 15mm
板厚 0.6mm
遮へい角 11°
重量 1.3kg/m2
割付寸法 1,260×630mm
