格子ルーバー
マグナグリッド
特長
シームレスな美しい仕上がりのルーバーシステム
マグナグリッドは、U型に曲げたアルミ板を格子状に組んだルーバーシステム。
格子寸法が大きく広いスペースでも、シームレスに美しく仕上がります。
防災設計
火災が発生した際には、煙をプレナム内に滞留させ、避難時間の確保ができます。
高メンテナンス性
室内からプレナム内を視点検できるため、点検口は不要です。
定形パネルを任意に取り外すことができ、メンテナンスも簡単です。
2kg/m2以下の軽量天井
2kg/m2以下の軽量タイプもご用意しています。
特定天井対策として使用可能で、地震時に天井落下被害のリスクを軽減します。

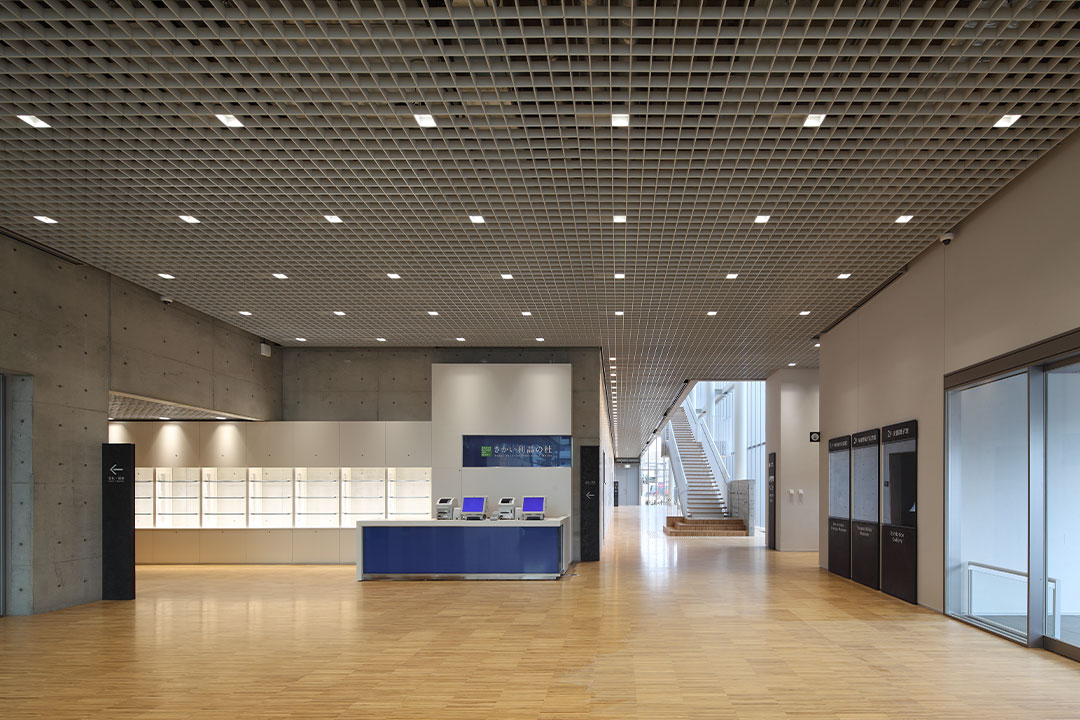

施工事例
商品写真
カラー
規格
ハンガーランナー工法
| 品番 | セルサイズ W×L×H（mm） |
ブレード厚B （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| MGL-10-63 | 63×63×60 | 10 | 49° | 5.8 | 630×630 |
| MGL-10-90 | 90×90×60 | 37° | 4.8 | ||
| MGL-10-126 | 126×126×60 | 27° | 3.5 | ||
| MGL-10-157 | 157.5×157.5×60 | 22° | 2.9 | ||
| MGL-10-315 ※ | 315×315×60 | 11° | 1.4 | 1,260×630 | |
| MGL-15-105 | 105×105×58 | 15 | 33° | 3.9 | |
| MGL-15-126 | 126×126×58 | 28° | 3.5 | ||
| MGL-15-157 | 157.5×157.5×58 | 22° | 2.9 | ||
| MGL-15-315 ※ | 315×315×58 | 11° | 1.5 |
※印は天井質量2kg/m2以下の特定天井対応仕様です。
Tバー工法
| 品番 | セルサイズ W×L×H（mm） |
ブレード厚B （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
割付寸法 （mm） |
|---|---|---|---|---|---|---|
| MGL-10-63 T | 63×63×60 | 10 | 49° | 5.8 | 1,250×1,250 | 1,260×1,260 |
| MGL-10-90 T | 90×90×60 | 37° | 4.8 | |||
| MGL-10-126 T | 126×126×60 | 27° | 3.5 | |||
| MGL-10-157 T | 157.5×157.5×60 | 22° | 2.9 | |||
| MGL-10-315 T ※ | 315×315×60 | 11° | 1.4 | |||
| MGL-15-105 T | 105×105×58 | 15 | 33° | 3.9 | ||
| MGL-15-126 T | 126×126×58 | 28° | 3.5 | |||
| MGL-15-157 T | 157.5×157.5×58 | 22° | 2.9 | |||
| MGL-15-315 T ※ | 315×315×58 | 11° | 1.5 |
※印は天井質量2kg/m2以下の特定天井対応仕様です。
仕様
| 仕上げ | ポリエステル樹脂（マグナホワイト・ブラック） アクリル変性ポリエステル樹脂（シルバーS） |
|---|---|
| 材質 | アルミニウム合金 JIS H4000 A3003P-H24 |
