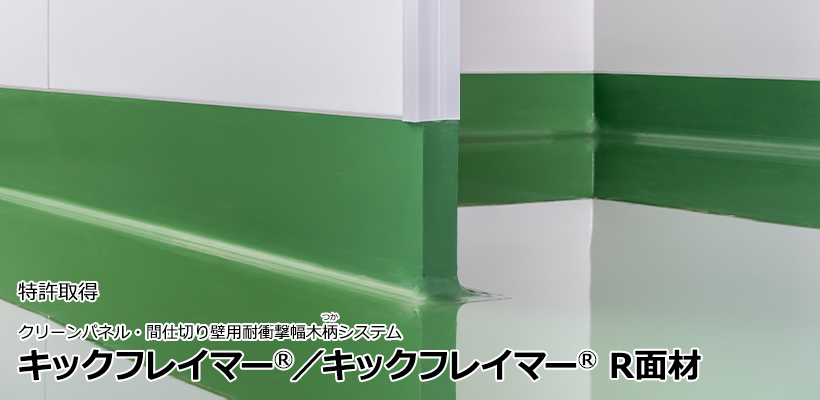

クリーンパネル・間仕切り壁用耐衝撃幅木柄(つか)システムキックフレイマー/キックフレイマー R面材

(化成品事業部)

化成品事業部

キックフレイマー/キックフレイマー R面材

壁材を保護し衛生的な環境を長期間維持する幅木柄システム

リユース可能な幅木柄システムと、プライマー不要で施工が簡単な微弾性のパテ材。

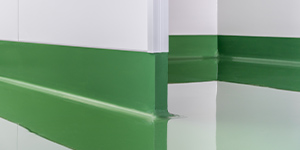

特長

キックフレイマー

(クリーンパネル・間仕切り壁用耐衝撃幅木柄システム)

キックフレイマー
  • ●合成樹脂系塗り床材と組み合わせることにより、高度なHACCP対応を実現できます。
  • ●クリーンパネル・LGS壁(特注対応)の双方に対応。
  • ●100㎏荷重の台車を60回幅木柄に衝突させる実験で破損、ゆがみ、がたつきは発生しません。
  • ●耐薬品性にすぐれています。
  • ●RC基礎の短所でもあるクラック、衝撃による欠損、薬品劣化の不具合を解消し、工期短縮を実現します。
  • ●軽量な素材で施工が簡易であり、取り外しも可能なためレイアウト変更がしやすくリユースも可能です。

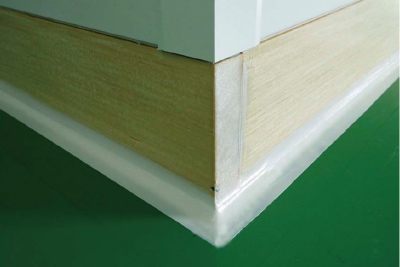

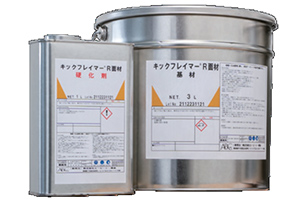

キックフレイマー R面材

(微弾性R面取り用パテ材)

キックフレイマー R面材
  • ●適度な速硬化性、低臭性、長期間の寸法安定性を持ちます。
  • ●サニタリーR面をシームレスに仕上げることが可能です。
  • ●成形材ではないため「各種納まりに適応」可能です。
  • ●キックフレイマーや一般の幅木入隅等サニタリーR面取り用パテとして使用可能です。
  • ●30Rまでは1回施工で成形できます。

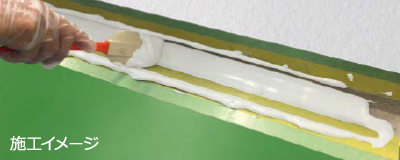

施工イメージ
施工イメージ

主な適用場所

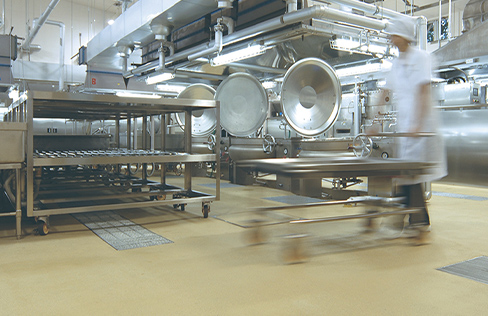

食品工場、製薬工場など台車走行が多く清潔性・清掃性や壁・幅木部のロングライフサイクルを求められる部位

工法図

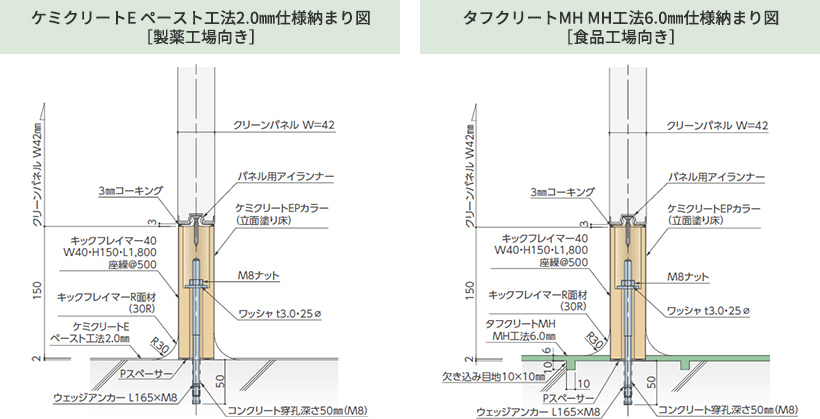

キックフレイマー40

42mm厚のクリーンパネルと土台が同じ幅に仕上がる40mm幅のキックフレイマーです。
段差のない一体感のある仕様となります。

工法図
ケミクリートE ペースト工法2.0mm仕様納まり図[製薬工場向き] タフクリートMH MH工法6.0mm仕様納まり図[食品工場向き]

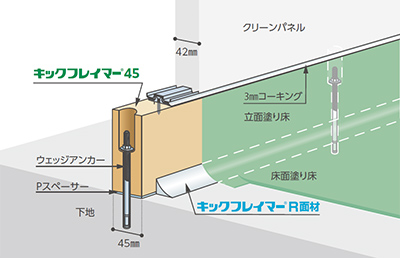

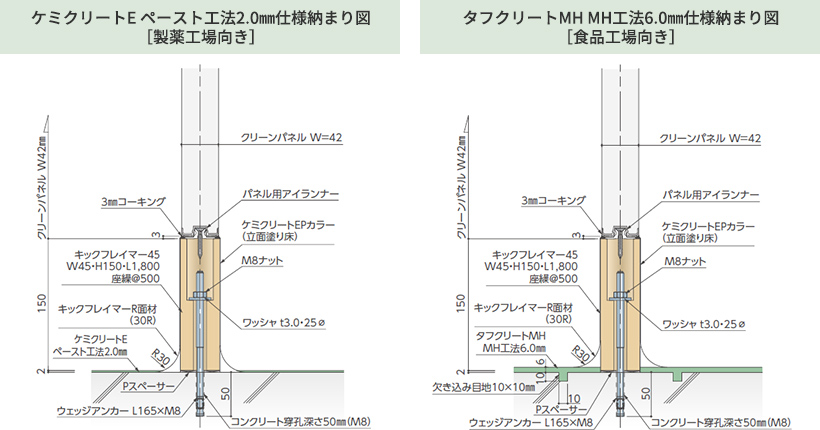

キックフレイマー45

42mm厚のクリーンパネルに45mm幅のキックフレイマーを組み合わせて使用します。
強固なパネル柄となる仕上がりです。

工法図
ケミクリートE ペースト工法2.0mm仕様納まり図[製薬工場向き] タフクリートMH MH工法6.0mm仕様納まり図[食品工場向き]

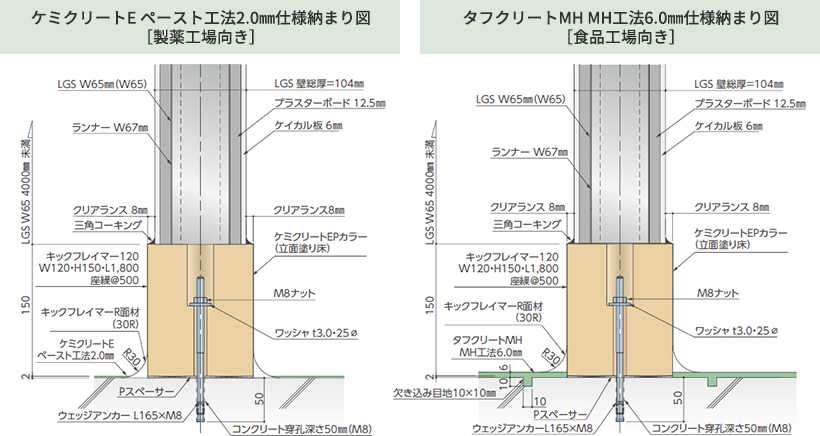

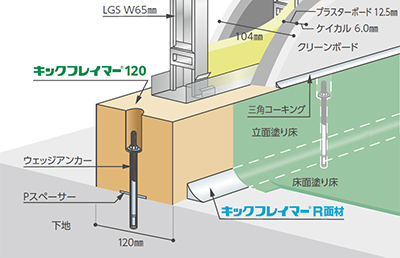

キックフレイマー120

LGSと組み合わせて使用できる、120mm幅のキックフレイマーです。

工法図
ケミクリートE ペースト工法2.0mm仕様納まり図[製薬工場向き] タフクリートMH MH工法6.0mm仕様納まり図[食品工場向き]

施工手順

塗り床先行仕上げの場合

1

1.

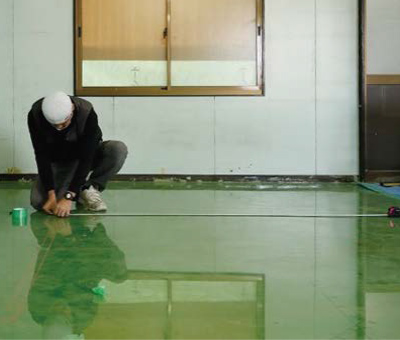

現場の墨だし、レベル測定を行ないます。

2

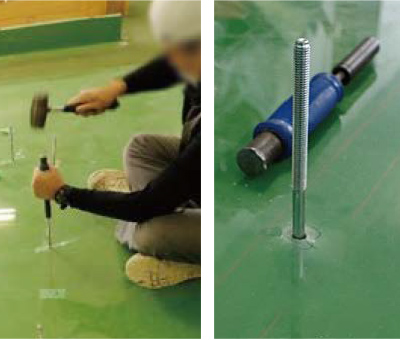

2.

座グリピッチのチェック後、ドリルにて40~60mm削孔し、ハンマーでウェッジアンカー打ち込みます。

3

3.

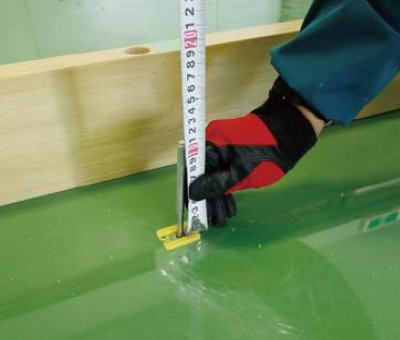

レベル測定を行なった後、Pスペーサーを設置します。

4

4.

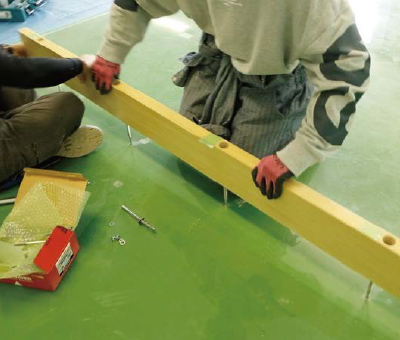

必要な長さにカットしたキックフレイマーを設置します。

5

5.

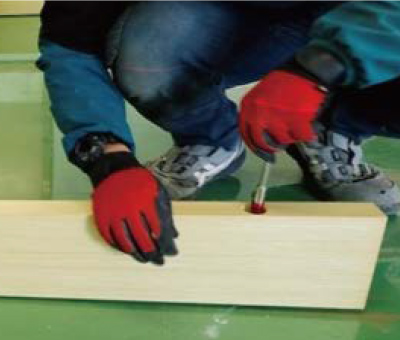

ウエッジアンカーナットで固定します。

6

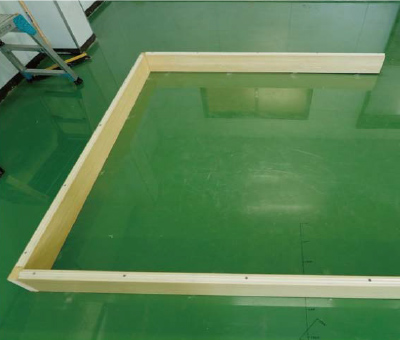

6.

キックフレイマーが設置完了です。

7

7.

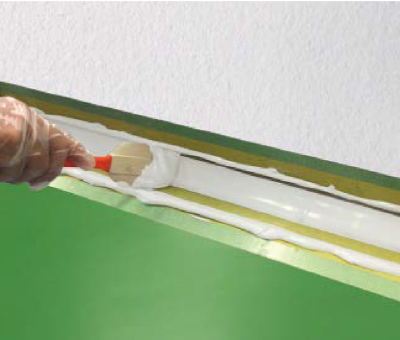

キックフレイマーと床面の隙間をセメントモルタルで充てん後、キックフレイマーR面材で設置面のR面部分を施工します。

8

8.

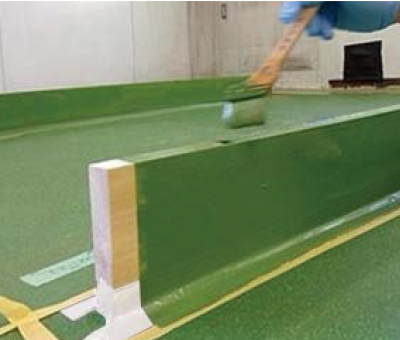

使用床材に合わせてキックフレイマー&R面材部分を塗料で仕上げます。

9

9.

キックフレイマー設置後、クリーンパネルを取り付けます。(別途工事)

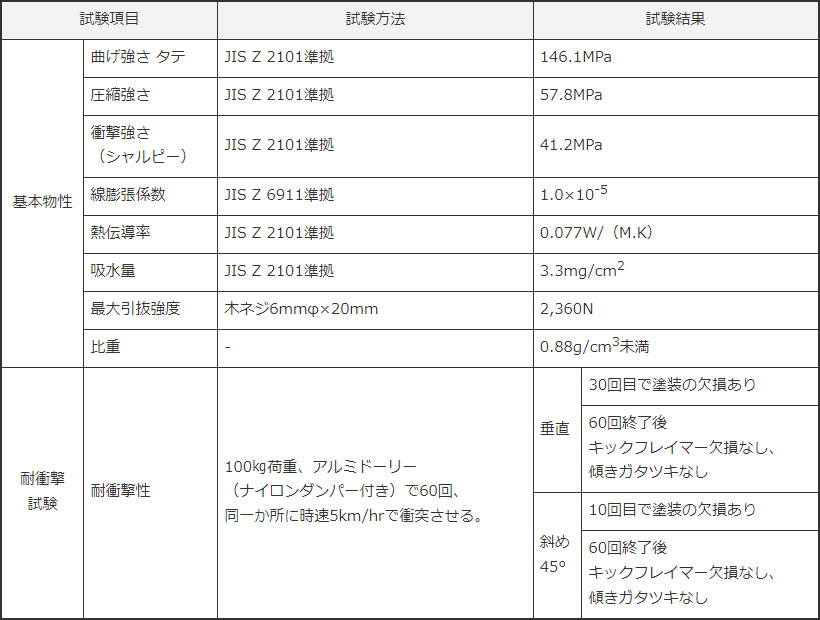

試験データ

試験項目 試験方法 試験結果
基本物性 曲げ強さ タテ JIS Z 2101準拠 146.1MPa
圧縮強さ JIS Z 2101準拠 57.8MPa
衝撃強さ
(シャルピー)
JIS Z 2101準拠 41.2MPa
線膨張係数 JIS Z 6911準拠 1.0×10-5
熱伝導率 JIS Z 2101準拠 0.077W/(M.K)
吸水量 JIS Z 2101準拠 3.3mg/cm2
最大引抜強度 木ネジ6mmφ×20mm 2,360N
比重 - 0.88g/cm3未満
耐衝撃
試験
耐衝撃性 100㎏荷重、アルミドーリー
(ナイロンダンパー付き)で60回、
同一か所に時速5km/hrで衝突させる。
垂直 30回目で塗装の欠損あり
60回終了後
キックフレイマー欠損なし、
傾きガタツキなし
斜め
45°
10回目で塗装の欠損あり
60回終了後
キックフレイマー欠損なし、
傾きガタツキなし

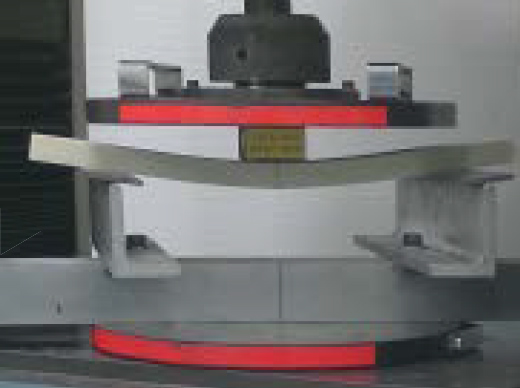

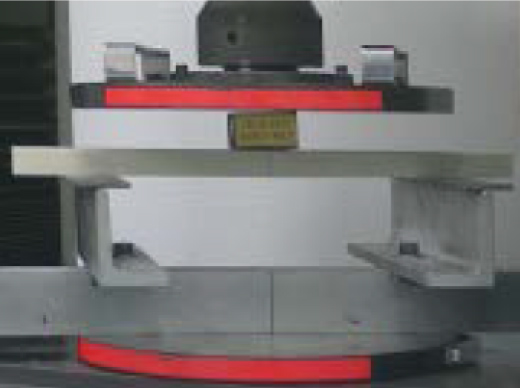

曲げ強さ試験(タテ)[JIS Z 2101準拠]

試験前

試験前

最大応力時

最大応力時

荷重解除後

荷重解除後

曲げ強さ試験において、荷重に対し十分な強度があることはもちろん、荷重を緩和すると元の状態に復元することから、柔軟性にもすぐれています。

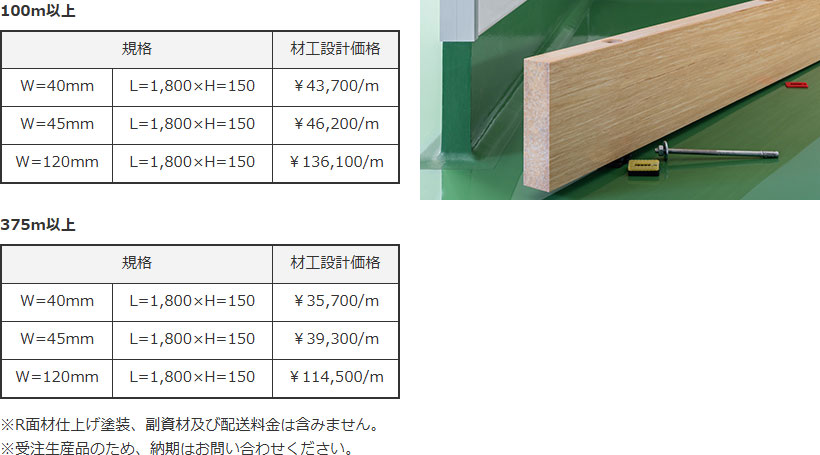

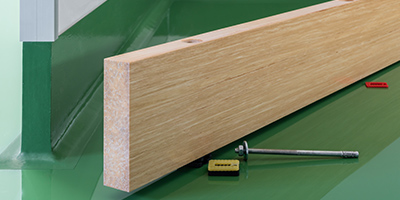

規格・価格

キックフレイマー

100m基準

規格 材工設計価格
W=40mm L=1,800×H=150 ¥43,700/m
W=45mm L=1,800×H=150 ¥46,200/m
W=120mm L=1,800×H=150 ¥136,100/m

375m以上

規格 材工設計価格
W=40mm L=1,800×H=150 ¥35,700/m
W=45mm L=1,800×H=150 ¥39,300/m
W=120mm L=1,800×H=150 ¥114,500/m
  • ※R面材仕上げ塗装、副資材及び配送料金は含みません。
  • ※受注生産品のため、納期はお問い合わせください。
キックフレイマー

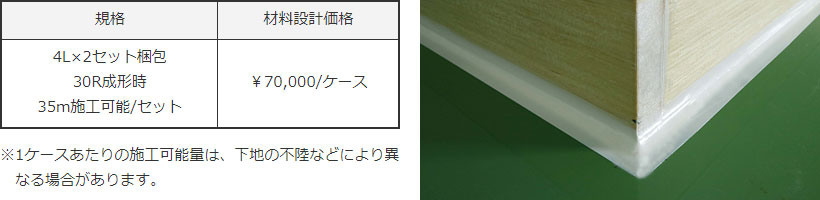

キックフレイマー R面材

規格 材料設計価格
4L×2セット梱包
30R成形時
30m施工可能/セット
¥70,000/ケース

※1ケースあたりの施工可能量は、下地の不陸などにより異なる場合があります。

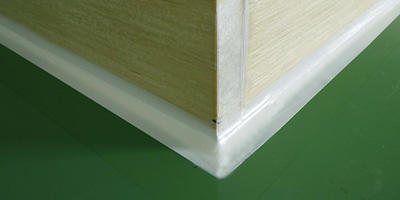

キックフレイマー R面材

取得資格

キックフレイマー

特許取得

キックフレイマー R面材

F☆☆☆☆ 日本シーリング材工業会 F☆☆☆☆

備考

※受注生産品のため、納期はお問い合わせください。
