住宅窓用・勝手口用アルミ庇インサルヒサッシュ
シンプルなデザインの住宅窓用庇・勝手口用アルミ庇。
省エネ効果とスタイリッシュな外観を実現します。
特長
インサルヒサッシュ Line （住宅窓用 庇）

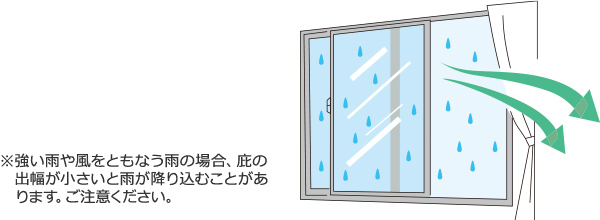

雨天時でも窓を開けて換気が可能
「窓を開けて換気したいけど雨が降っているので開けられない。」こんな悩みを、ヒサッシュLineが解決します。窓からの雨の降り込みを防ぎ、雨天時の換気を実現。

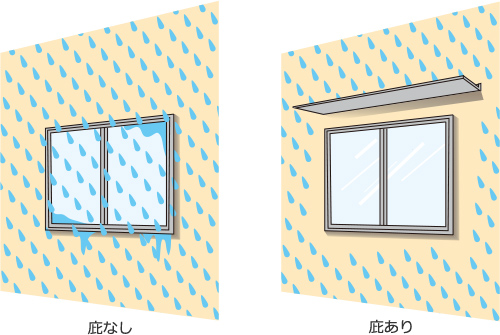

雨水や雪による窓やサッシの汚れを防止
庇のない窓では、外壁やガラス面に雨だれやほこりによる汚れが付きやすく、見映えが悪くなる場合があります。庇を設置することで汚れの付着を防ぐとともに、日差しによるシーリングの劣化を防止し、漏水を抑制できます。特に掃除がしにくい2階の窓や、換気に使うルーバー窓などに有効です。
規格サイズでコストを削減
インサルヒサッシュLineは標準的な窓幅に合わせた規格サイズを用意しています。窓のW寸法に合わせた庇のL寸法を規格化することでお求めやすい価格を実現しました。
庇長さの目安
窓の両端から100～200mm程度出ている状態が理想となります。

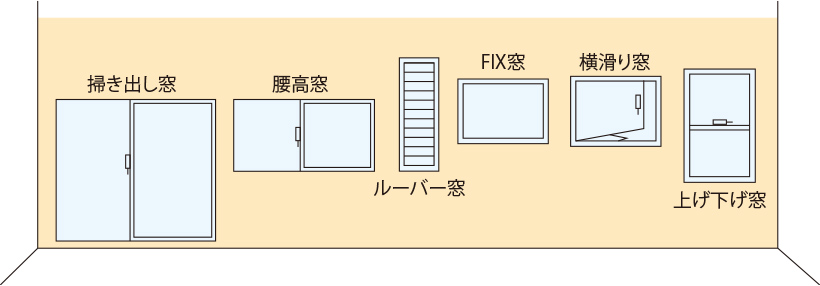

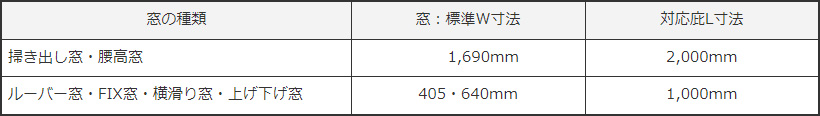

| 窓の種類 | 窓：標準W寸法 | 対応庇L寸法 |
|---|---|---|
| 掃き出し窓・腰高窓 | 1,690mm | 2,000mm |
| ルーバー窓・FIX窓・横滑り窓・上げ下げ窓 | 405・640mm | 1,000mm |
サイズ・カラーのオーダーやリフォームにも対応
使い勝手の良い規格サイズをご用意しているのはもちろん、長さ最大4,000mmまでミリメートル単位でご指定いただけます。日塗工指定の近似色で対応可能。外観に馴染ませたり、アクセントとしても活用できます。（インサルヒサッシュSquareも同様）
ぴったりサイズの庇をお好きなカラーで、新築・リフォーム問わずご利用ください。

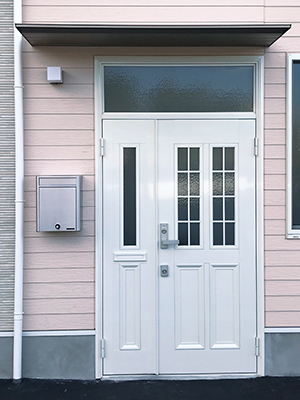

インサルヒサッシュ Square （住宅勝手口用 庇）
雨水・雪による利用者の雨漏れや勝手口付近の汚れを防止
庇を設置することで雨天時も気軽に勝手口を利用できるのはもちろん、汚れの付着や日差しによるシーリングの劣化を防止します。

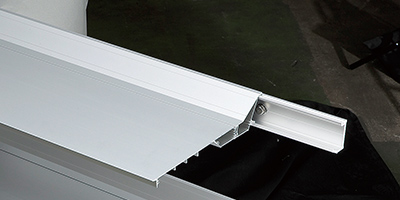

ボルトが見えない美しい仕上がり
下地にアンカーベースを固定し、本体をアンカーベースに嵌合させるので、取付ボルトの頭が隠れ、スッキリと仕上がります。
形状

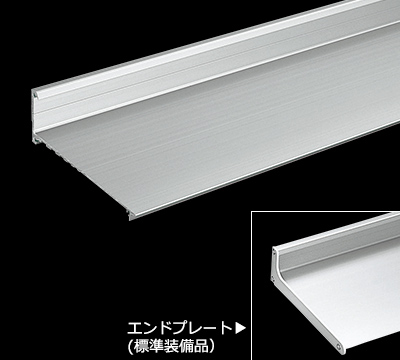

インサルヒサッシュ Line

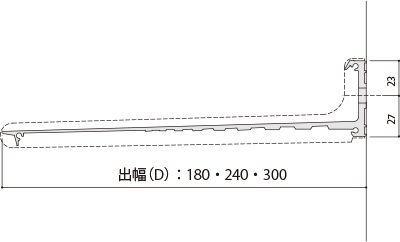

断面図
標準規格穴あけピッチ

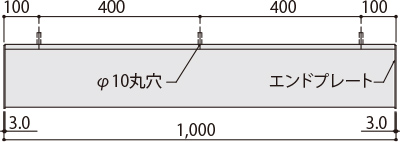

長さ（L）：1,000mm 出幅（D）：180・240・300mm

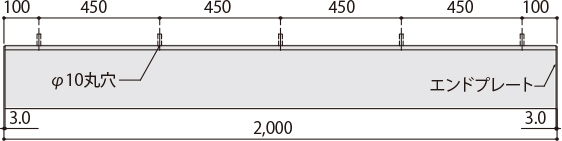

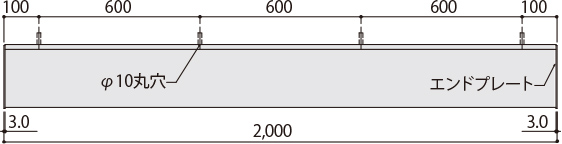

長さ（L）：2,000mm 出幅（D）：180・240mm
長さ（L）：2,000mm 出幅（D）：300mm
取り付け断面参考図

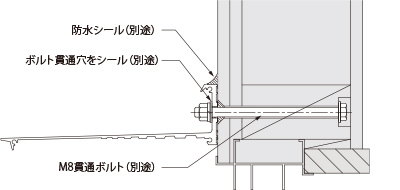

木造下地（新築）の場合

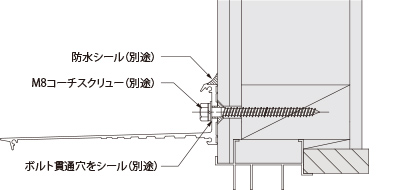

木造下地（リフォーム）の場合
※出幅（D）240mmまで対応可。

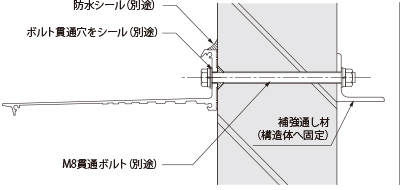

ALC下地の場合

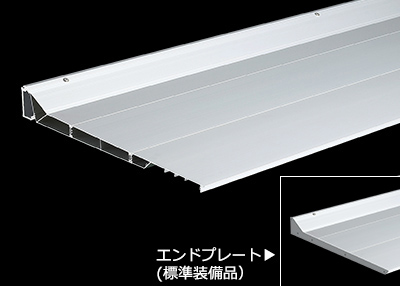

インサルヒサッシュ Square

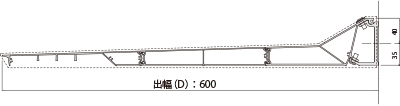

断面図
標準規格穴あけピッチ

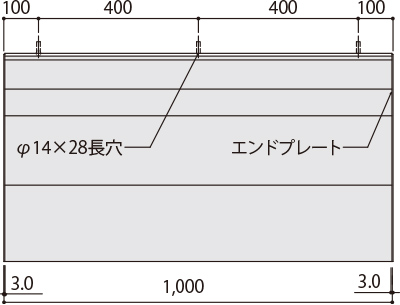

長さ（L）：1,000mm

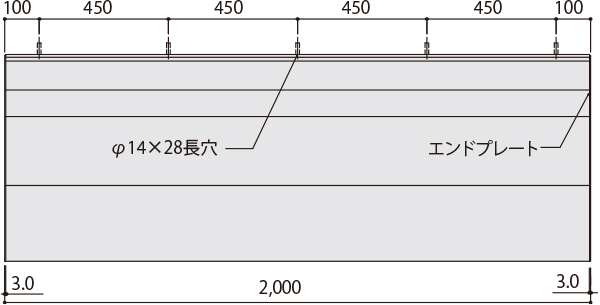

長さ（L）：2,000mm
取り付け断面参考図
木造下地の場合

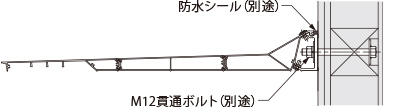

コンクリート下地の場合

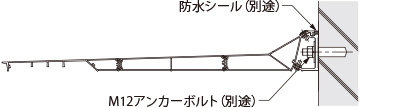

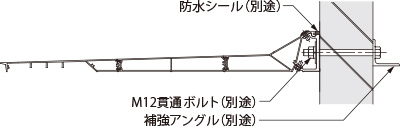

ALC下地の場合
施工事例

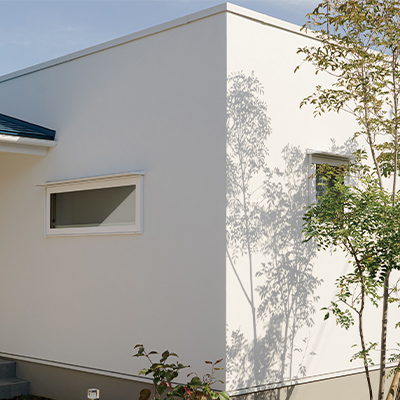

インサルヒサッシュLine 特注色

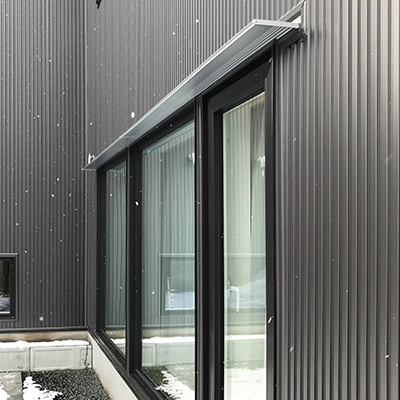

インサルヒサッシュLine シルバー

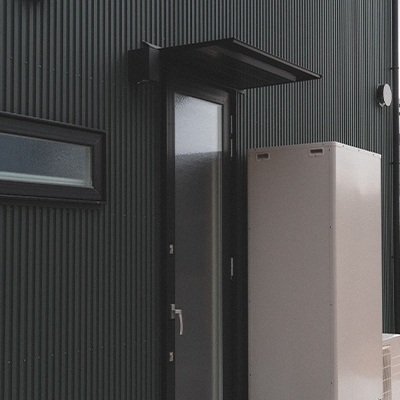

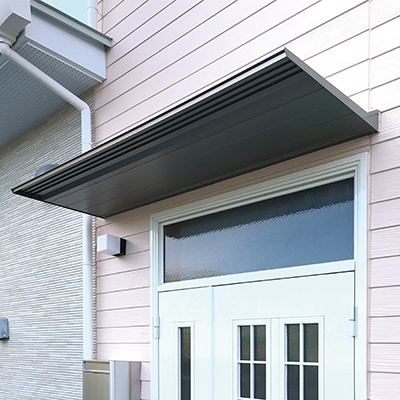

インサルヒサッシュSquare ブラック
インサルヒサッシュSquare ステンカラー
カラー
;)
シルバー
;)
ステンカラー
;)
ブラック
（アクリル焼付塗装）
- ●シルバー、ステンカラーは、電解色、JIS H 8602に規定される種類A1です。また、エンドプレートは同色のアクリル塗装品です。
- ●日塗工指定の近似色で対応可能です。
- ●ブラックは、アクリル焼付塗装のため本体価格の25%アップとなります。納期、価格はお問い合わせください。
- ●アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
規格

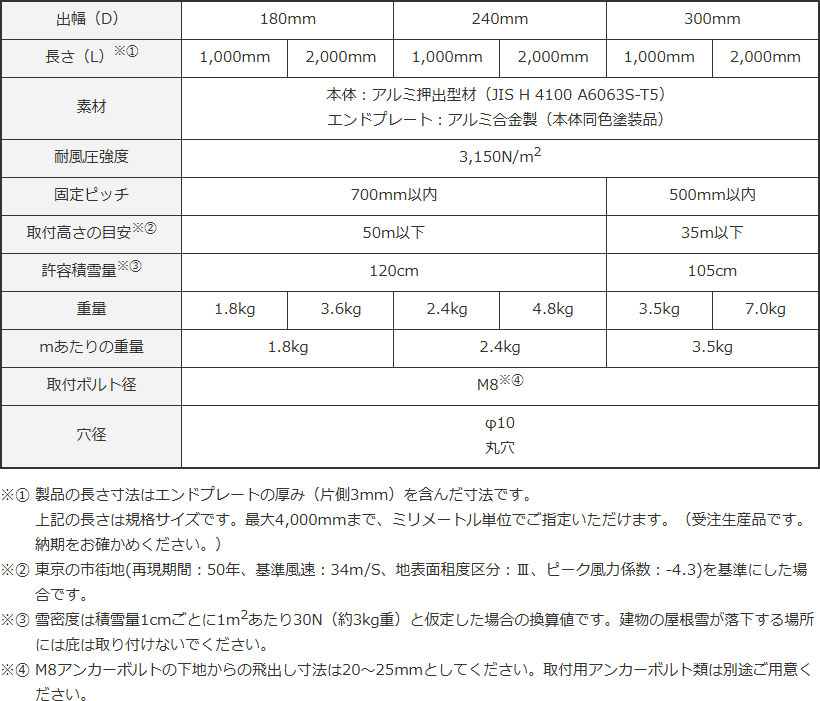

インサルヒサッシュ Line
| 出幅（D） | 180mm | 240mm | 300mm | |||
|---|---|---|---|---|---|---|
| 長さ（L）※① | 1,000mm | 2,000mm | 1,000mm | 2,000mm | 1,000mm | 2,000mm |
| 素材 | 本体：アルミ押出型材（JIS H 4100 A6063S-T5） エンドプレート：アルミ合金製（本体同色塗装品） |
|||||
| 耐風圧強度 | 3,150N/m2 | |||||
| 固定ピッチ | 700mm以内 | 500mm以内 | ||||
| 取付高さの目安※② | 50m以下 | 35m以下 | ||||
| 許容積雪量※③ | 120cm | 105cm | ||||
| 重量 | 1.8kg | 3.6kg | 2.4kg | 4.8kg | 3.5kg | 7.0kg |
| mあたりの重量 | 1.8kg | 2.4kg | 3.5kg | |||
| 取付ボルト径 | M8※④ | |||||
| 穴径 | φ10 丸穴 |
|||||
-
※① 製品の長さ寸法はエンドプレートの厚み（片側3mm）を含んだ寸法です。
上記の長さは規格サイズです。最大4,000mmまで、ミリメートル単位でご指定いただけます。（受注生産品です。納期をお確かめください。） - ※② 東京の市街地(再現期間：50年、基準風速：34m/S、地表面租度区分：Ⅲ、ピーク風力係数：-4.3)を基準にした場合です。
- ※③ 雪密度は積雪量1cmごとに1m2あたり30N（約3kg重）と仮定した場合の換算値です。建物の屋根雪が落下する場所には庇は取り付けないでください。
- ※④ M8アンカーボルトの下地からの飛出し寸法は20～25mmとしてください。取付用アンカーボルト類は別途ご用意ください。

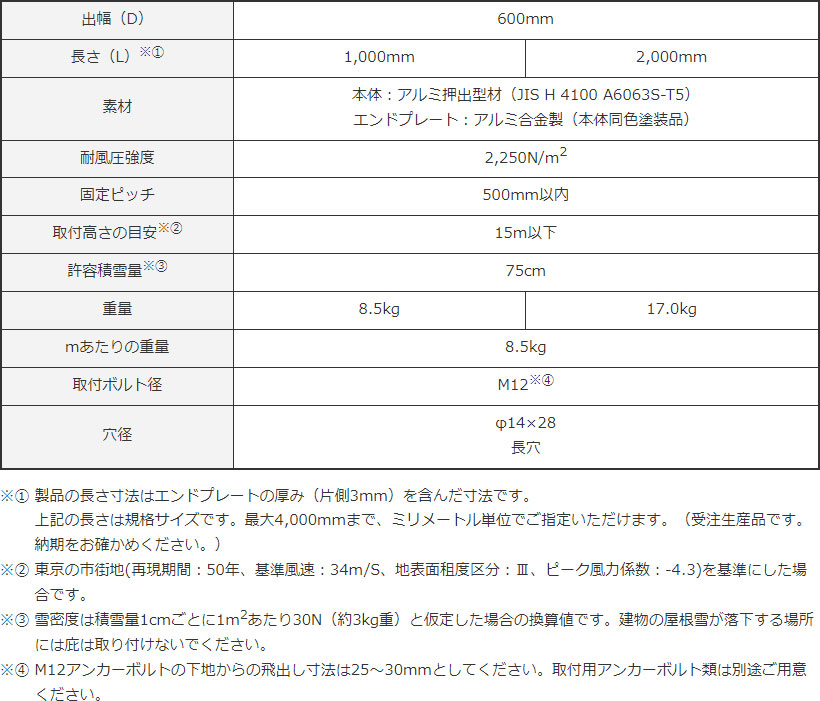

インサルヒサッシュ Square
| 出幅（D） | 600mm | |
|---|---|---|
| 長さ（L）※① | 1,000mm | 2,000mm |
| 素材 | 本体：アルミ押出型材（JIS H 4100 A6063S-T5） エンドプレート：アルミ合金製（本体同色塗装品） |
|
| 耐風圧強度 | 2,250N/m2 | |
| 固定ピッチ | 500mm以内 | |
| 取付高さの目安※② | 15m以下 | |
| 許容積雪量※③ | 75cm | |
| 重量 | 8.5kg | 17.0kg |
| mあたりの重量 | 8.5kg | |
| 取付ボルト径 | M12※④ | |
| 穴径 | φ14×28 長穴 |
|
-
※① 製品の長さ寸法はエンドプレートの厚み（片側3mm）を含んだ寸法です。
上記の長さは規格サイズです。最大4,000mmまで、ミリメートル単位でご指定いただけます。（受注生産品です。納期をお確かめください。） - ※② 東京の市街地(再現期間：50年、基準風速：34m/S、地表面租度区分：Ⅲ、ピーク風力係数：-4.3)を基準にした場合です。
- ※③ 雪密度は積雪量1cmごとに1m2あたり30N（約3kg重）と仮定した場合の換算値です。建物の屋根雪が落下する場所には庇は取り付けないでください。
- ※④ M12アンカーボルトの下地からの飛出し寸法は25～30mmとしてください。取付用アンカーボルト類は別途ご用意ください。
