アルミ形材製軽量庇インターバイザー FINシリーズ・嵌合取付タイプ
取り付けボルトの頭が隠れるすっきりしたデザインが魅力です
特長
出幅が200・250・300・450・600mm の2 ピースタイプです。アンカーベースを躯体に固定し、本体をアンカーベースに嵌合させるので取り付けボルトの頭が隠れます。高い意匠性を求められる建築用途にも安心してご使用いただけます。
- 長 さ ：
- 最大4mまで、ミリメートル単位でご指定下さい。
製品の長さ寸法はエンドプレートの厚み（片側3mm）を含んだ外形寸法です。
- 材 質 ：
- 本体／アルミ合金押出形材（JIS H 4100 A6063S-T5）
エンドプレート／アルミ合金製（本体同色塗装品）
主な適用場所
- 住宅・ビル・各種施設の窓、住宅・ビルの出入り口
商品写真
;)

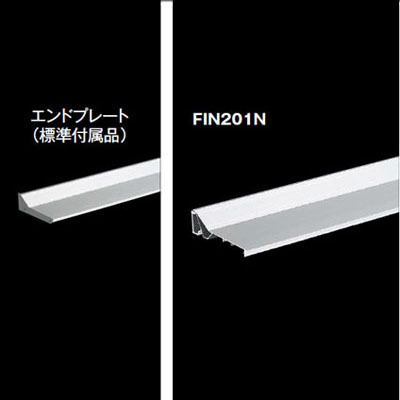

FIN201N
;)

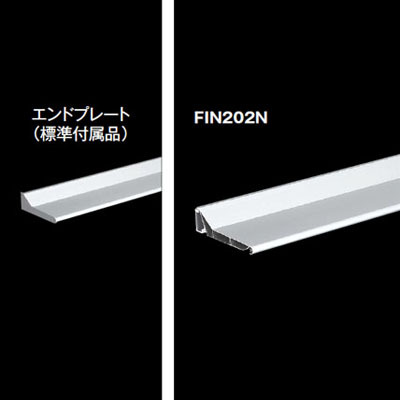

FIN202N
;)

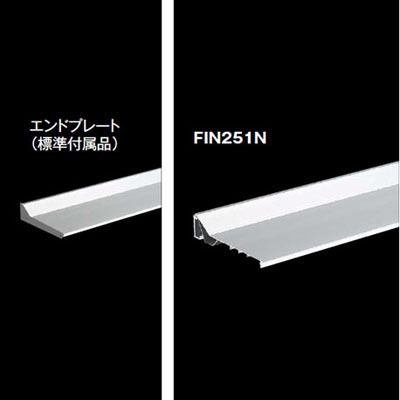

FIN251N
;)

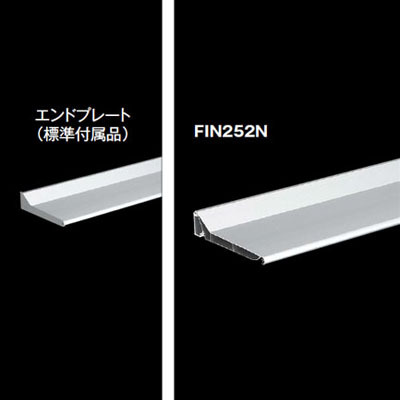

FIN252N
;)

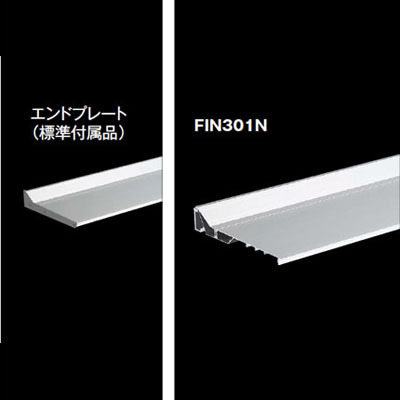

FIN301N
;)

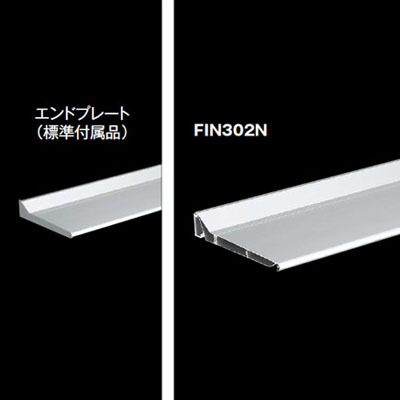

FIN302N
;)

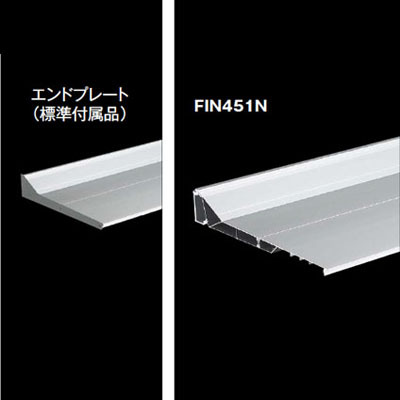

FIN451N
;)

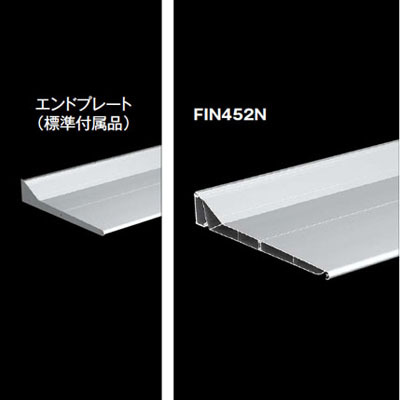

FIN452N
;)

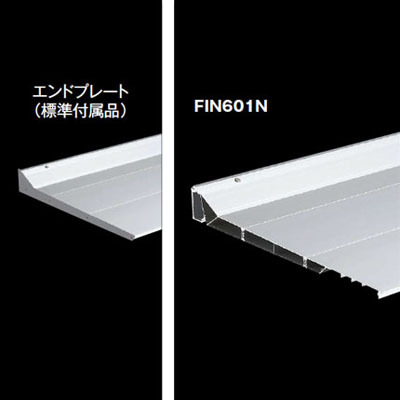

FIN601N
;)

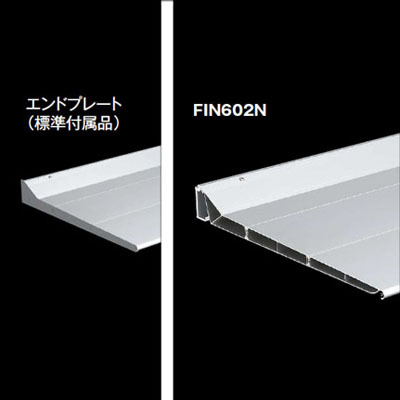

FIN602N
先端樋仕様
;)

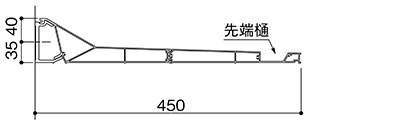

FIN453N
;)

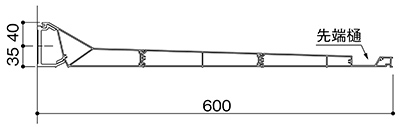

FIN603N
- ※雨水はエンドプレート側面の排水穴（13×21長穴）から排出されます。

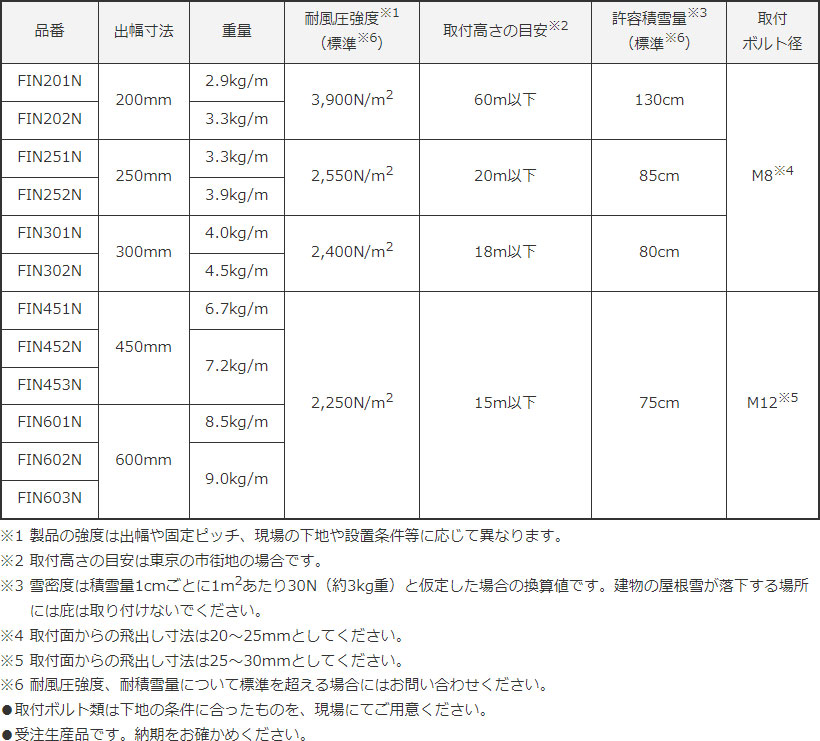

規格
| 品番 | 出幅寸法 | 重量 | 耐風圧強度※1 （標準※6） |
取付高さの目安※2 | 許容積雪量※3 （標準※6） |
取付 ボルト径 |
|---|---|---|---|---|---|---|
| FIN201N | 200mm | 2.9kg/m | 3,900N/m2 | 60m以下 | 130cm | M8※4 |
| FIN202N | 3.3kg/m | |||||
| FIN251N | 250mm | 3.3kg/m | 2,550N/m2 | 20m以下 | 85cm | |
| FIN252N | 3.9kg/m | |||||
| FIN301N | 300mm | 4.0kg/m | 2,400N/m2 | 18m以下 | 80cm | |
| FIN302N | 4.5kg/m | |||||
| FIN451N | 450mm | 6.7kg/m | 2,250N/m2 | 15m以下 | 75cm | M12※5 |
| FIN452N | 7.2kg/m | |||||
| FIN453N | ||||||
| FIN601N | 600mm | 8.5kg/m | ||||
| FIN602N | 9.0kg/m | |||||
| FIN603N |
- ※1製品の強度は出幅や固定ピッチ、現場の下地や設置条件等に応じて異なります。
- ※2取付高さの目安は東京の市街地の場合です。
- ※3雪密度は積雪量1cmごとに1m2あたり30N（約3kg重）と仮定した場合の換算値です。建物の屋根雪が落下する場所には庇は取り付けないでください。
- ※4取付面からの飛出し寸法は20～25mmとしてください。
- ※5取付面からの飛出し寸法は25～30mmとしてください。
- ※6耐風圧強度、耐積雪量について標準を超える場合にはお問い合わせください。
- ●取付ボルト類は下地の条件に合ったものを、現場にてご用意ください。
- ●受注生産品です。納期をお確かめください。
カラー
;)
シルバー
;)
ステンカラー
;)
ブラック
（焼付塗装）
- ※ブラックは焼付塗装です。ブラック以外も指定色の近似色にて対応可能です。
- ※ブラック（焼付塗装）はシルバー・ステンカラーに対して価格が上がります。
- ※アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
- ※電解着色、JIS H 8602に規定される種類A1。
- ※エンドプレートは同色のアクリル焼付塗装品です。
インターバイザーCANシリーズ
ライトタイプ・先端樋仕様
- ●焼付塗装でブラック仕様を実現
- ●ブラック以外も日塗工指定の近似色で対応可能
|
種類 |
アクリル・ウレタン・フッ素の3種類 |
|---|---|
|
塗装 |
本体を構成するアルミ部材（庇本体および支持アーム）のみの塗装となります。
|
|
価格 |
お問い合わせください |
価格
備考
※受注生産品です。納期をお確かめください。
