アルミ形材製軽量庇インターバイザー FINシリーズ・シンプルタイプ
シャープでシンプルなデザイン、使いやすい価格も魅力です
特長
出幅が180・200・240・300mm のシンプルなデザインの窓用庇です。シャープなフラット形状と微妙な曲線が美しいラウンド形状があります。下から見上げた時の下面にもしっかりデザインが施されており、どんな建築デザインともシンクロナイズします。軽量なので、既存の建物の改修用途にも適します。
- 長 さ ：
- 最大4mまで、ミリメートル単位でご指定下さい。
製品の長さ寸法はエンドプレートの厚み（片側3mm）を含んだ外形寸法です。
- 材 質 ：
- 本体／アルミ合金押出形材（JIS H 4100 A6063S-T5）
エンドプレート／アルミ合金製（本体同色塗装品）
主な適用場所
- 住宅・ビル・各種施設の窓、住宅・ビルの出入り口
商品写真
;)
FIN180-SN
FIN200-SN
;)

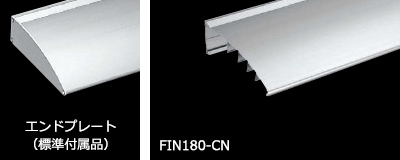

FIN180-CN
;)

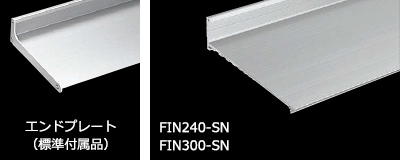

FIN240-SN
FIN300-SN
;)

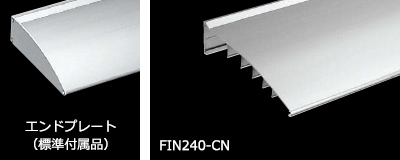

FIN240-CN

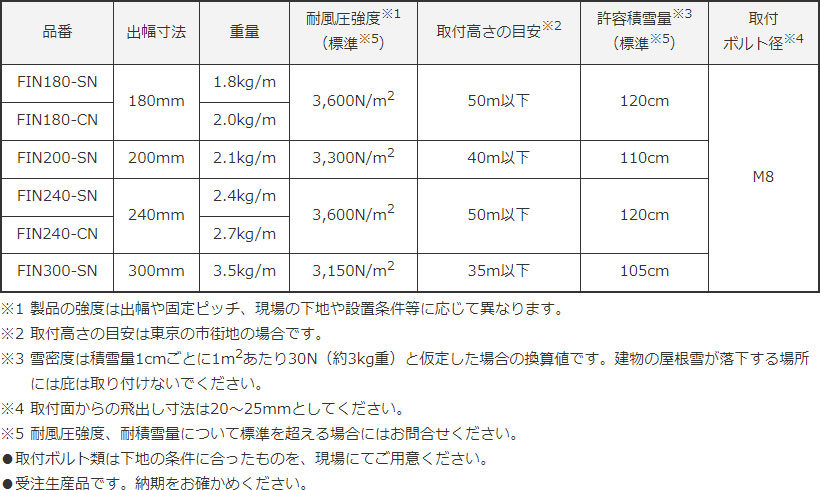

規格
| 品番 | 出幅寸法 | 重量 | 耐風圧強度※1 （標準※5） |
取付高さの目安※2 | 許容積雪量※3 （標準※5） |
取付 ボルト径※4 |
|---|---|---|---|---|---|---|
| FIN180-SN | 180mm | 1.8kg/m | 3,600N/m2 | 50m以下 | 120cm | M8 |
| FIN180-CN | 2.0kg/m | |||||
| FIN200-SN | 200mm | 2.1kg/m | 3,300N/m2 | 40m以下 | 110cm | |
| FIN240-SN | 240mm | 2.4kg/m | 3,600N/m2 | 50m以下 | 120cm | |
| FIN240-CN | 2.7kg/m | |||||
| FIN300-SN | 300mm | 3.5kg/m | 3,150N/m2 | 35m以下 | 105cm |
- ※1製品の強度は出幅や固定ピッチ、現場の下地や設置条件等に応じて異なります。
- ※2取付高さの目安は東京の市街地の場合です。
- ※3雪密度は積雪量1cmごとに1m2あたり30N（約3kg重）と仮定した場合の換算値です。建物の屋根雪が落下する場所には庇は取り付けないでください。
- ※4取付面からの飛出し寸法は20～25mmとしてください。
- ※5耐風圧強度、耐積雪量について標準を超える場合にはお問合せください。
- ●取付ボルト類は下地の条件に合ったものを、現場にてご用意ください。
- ●受注生産品です。納期をお確かめください。
カラー
;)
シルバー
;)
ステンカラー
;)
ブラック
（焼付塗装）
- ※アルミ押出形材を組み合わせた製品構成ですので、多少の色ムラが発生することがあります。電解着色の特性ですのでご了承ください。
- ※電解着色、JIS H 8602に規定される種類A1。
- ※エンドプレートは同色のアクリル焼付塗装品です。
インターバイザーCANシリーズ
ライトタイプ・先端樋仕様
- ●焼付塗装でブラック仕様を実現
- ●ブラック以外も日塗工指定の近似色で対応可能
|
種類 |
アクリル・ウレタン・フッ素の3種類 |
|---|---|
|
塗装 |
本体を構成するアルミ部材（庇本体および支持アーム）のみの塗装となります。
|
|
価格 |
お問い合わせください |
価格
備考
※受注生産品です。納期をお確かめください。
