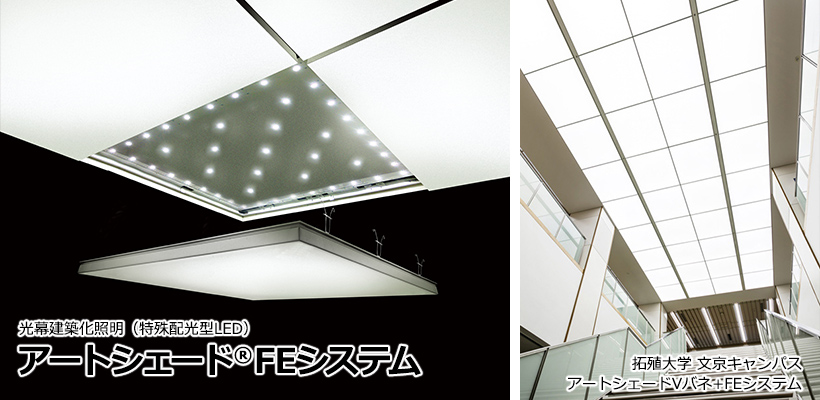

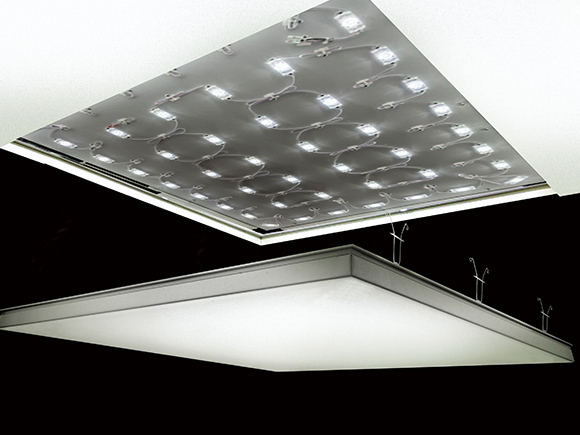

光幕建築化照明（特殊配光型LED）アートシェードFEシステム
LEDで長寿命・省エネ・低コストを実現
照明が薄型のため天井を高く設計できるLED照明とセット。光幕天井システム。
アートシェードFEシステム シーン演出
光の色・明るさの演出でオリジナルな空間へ。
アートシェードFEシステムに新たにシーン演出の機能が加わりました。
特長
アートシェードの特長
- ●眩しさを感じさせないソフトな光
- ●不燃性・防汚性にすぐれたガラスクロスを使用
- ●フレキシブルなサイズ対応

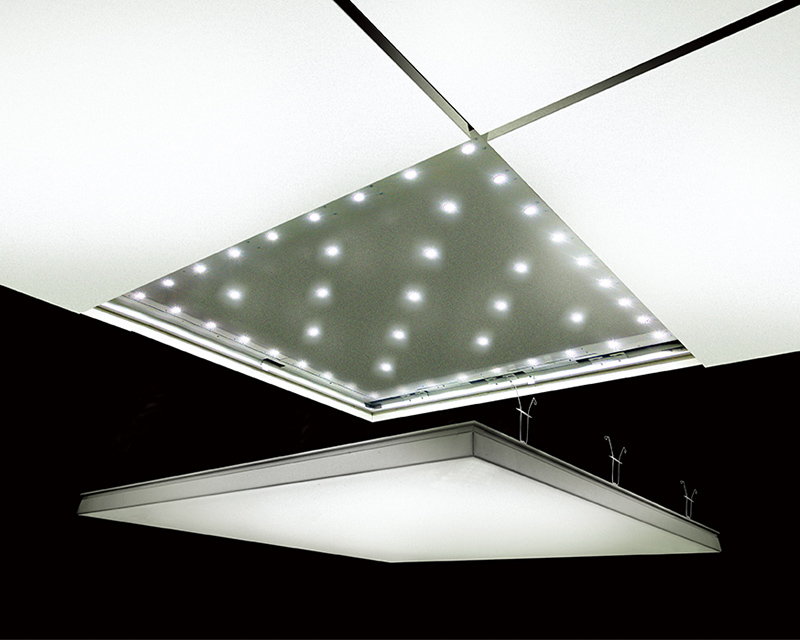

LED込みの光幕天井
LEDならではの長寿命、省エネ、環境優位性、低コストのメリットを実現。
設計の自由度も増し、空間演出の可能性が広がります。

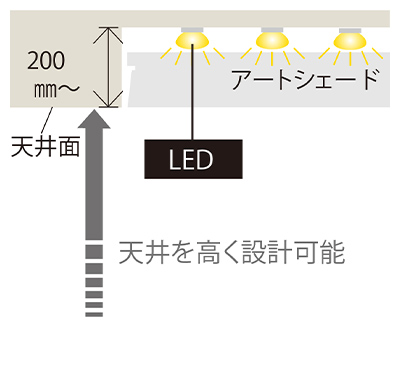

高い天井設計で広々とした空間を実現
蛍光灯で取り付ける場合、光源とアートシェードの間隔が従来300～400mm必要だったところ
FEシステムであれば、わずか200mm～（パネルサイズによる）ですみます。
また、一般的なLEDでは、ランプイメージが発生しやすいですが
「FEシステム」では薄型でも美しい光幕天井が実現できます。
※なお、施工必要高さは150mm以上となります。（工法によって異なります）

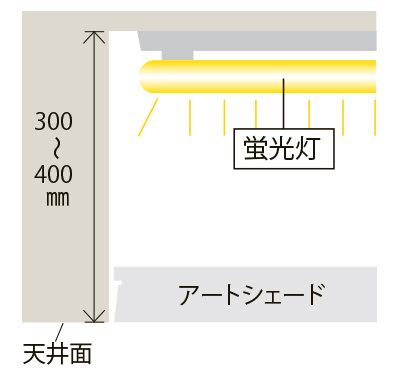

蛍光灯の場合
LEDの場合
見た目の美しさを持続する照明
LEDは紫外線を出さないため、虫が寄り付きにくい、商品の色あせ・傷みを起こしにくいなどの特長もあります。
振動台試験（実地震波）実施品
モスキートブラインド（透明ペットフィルム）を標準使用
見てる風動画
建材の質感を、動画でリアルに体感！（13秒）
開閉方式
アートシェード Vバネ
実績のあるスタンダードな開閉方式。開閉にネジ等を使用しないため、メンテナンスが簡単。
アートシェードEz

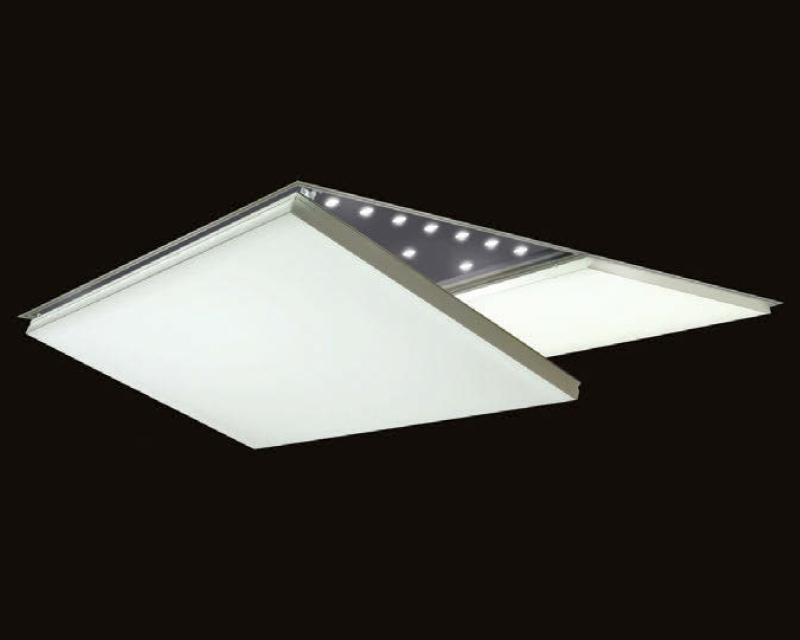

二軸の小型回転ヒンジでスムーズな開閉と薄いプレナムを実現。
FEシステムとのセットがおすすめ。
図面

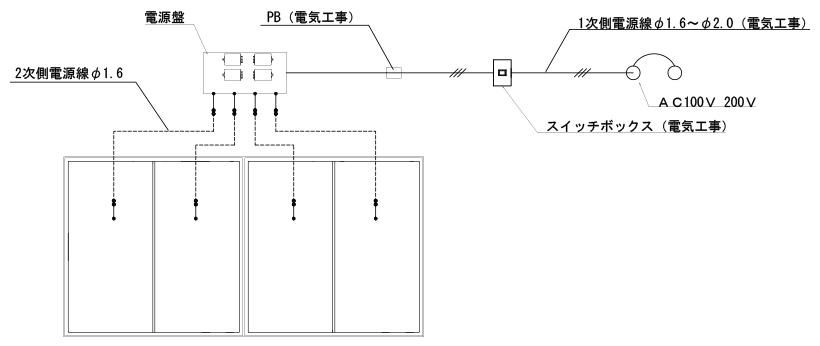

配線図
;)
;)
;)

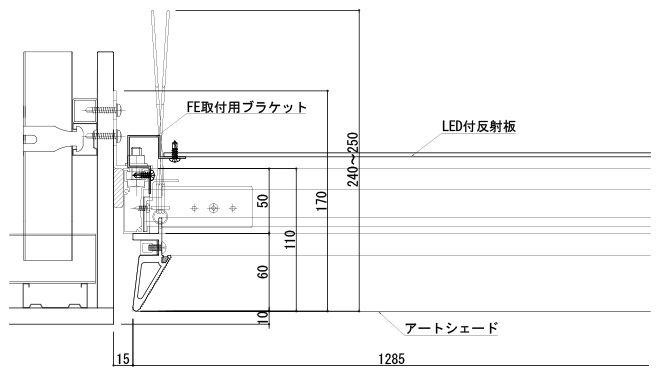

断面図 ＜開閉方式：Vバネ＞
壁ぎわの場合
;)

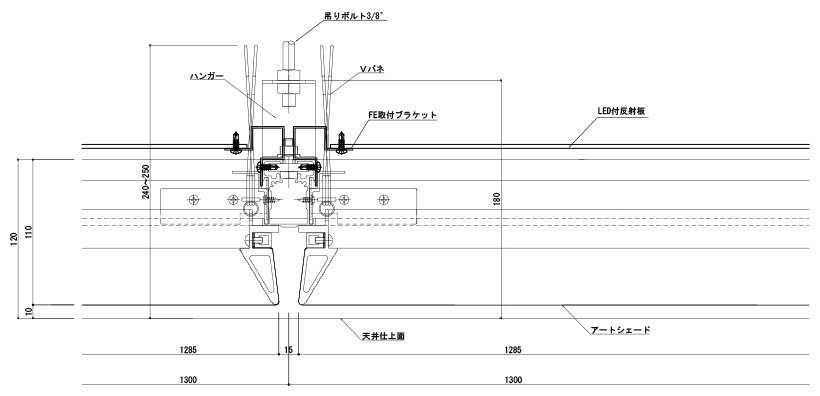

連結使用の場合・中間部
;)

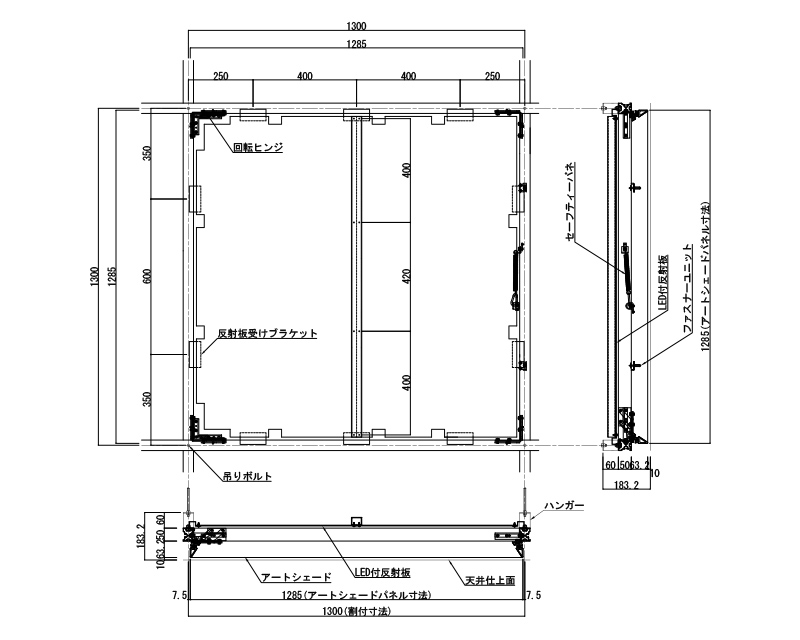

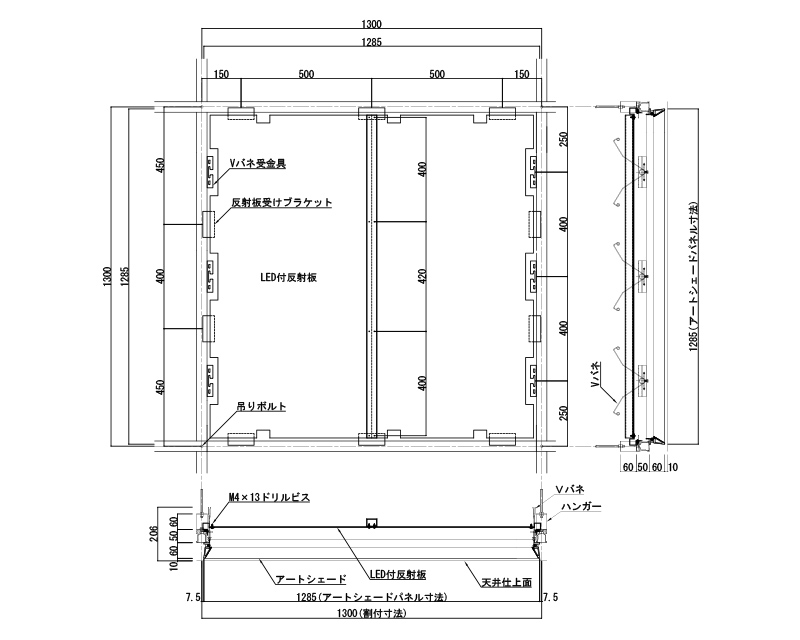

見下図 ＜開閉方式：Ez＞
;)
;)
規格サイズ

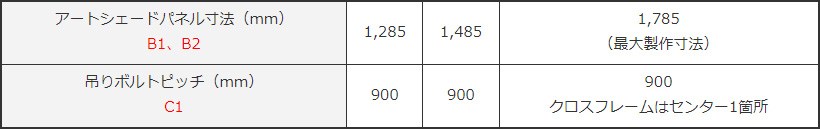

アートシェードパネル寸法（mm） B1、B2 |
1,285 | 1,485 | 1,785 （最大製作寸法） |
|---|---|---|---|
|
吊りボルトピッチ（mm） C1 |
900 | 900 | 900 クロスフレームはセンター1箇所 |
断面図 ＜開閉方式：Ez＞

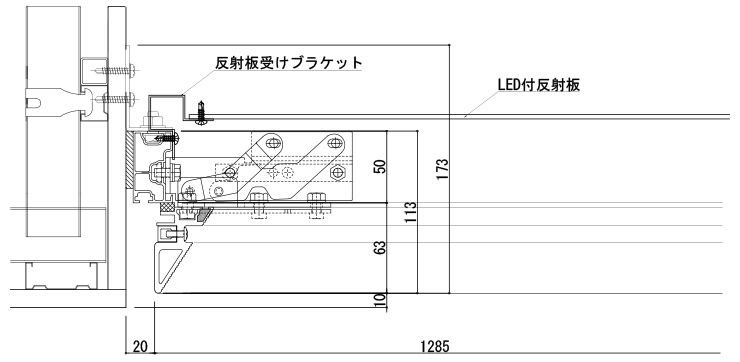

壁ぎわの場合
;)

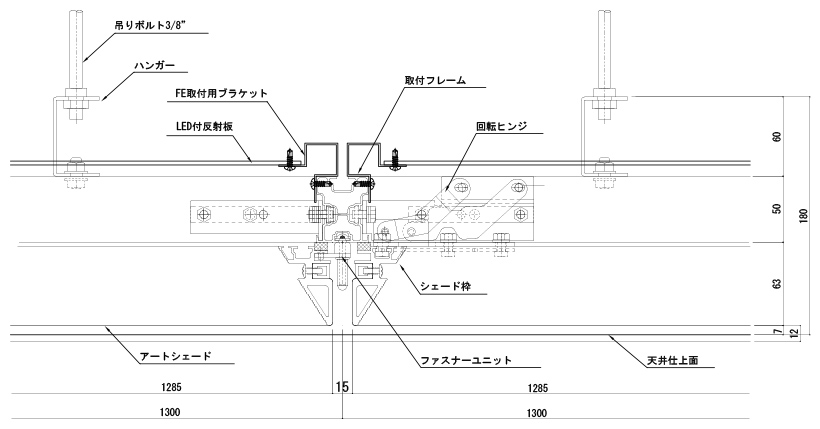

連結使用の場合・中間部
;)

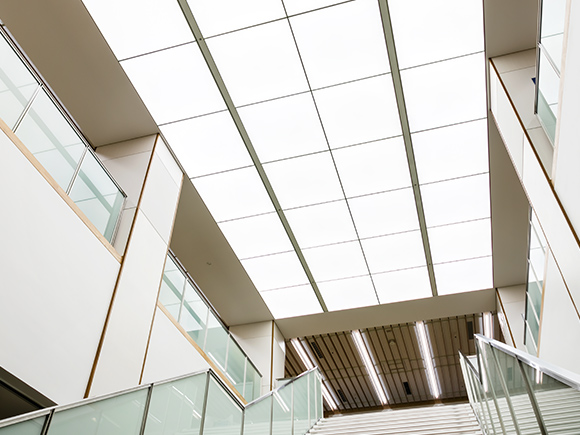

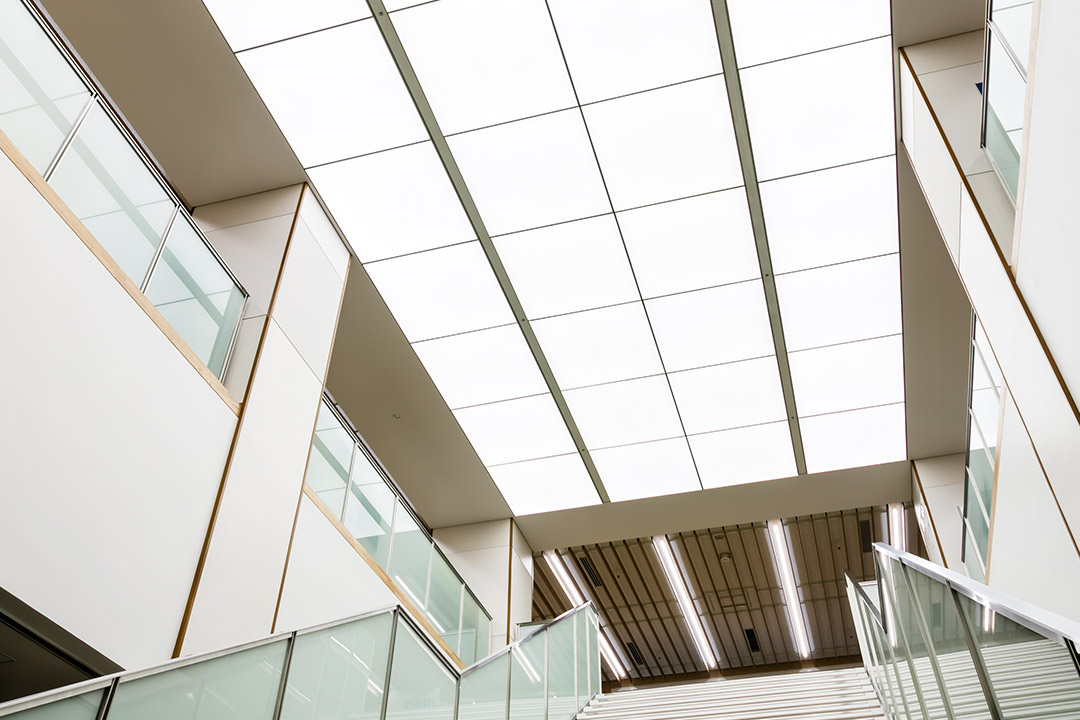

施工事例

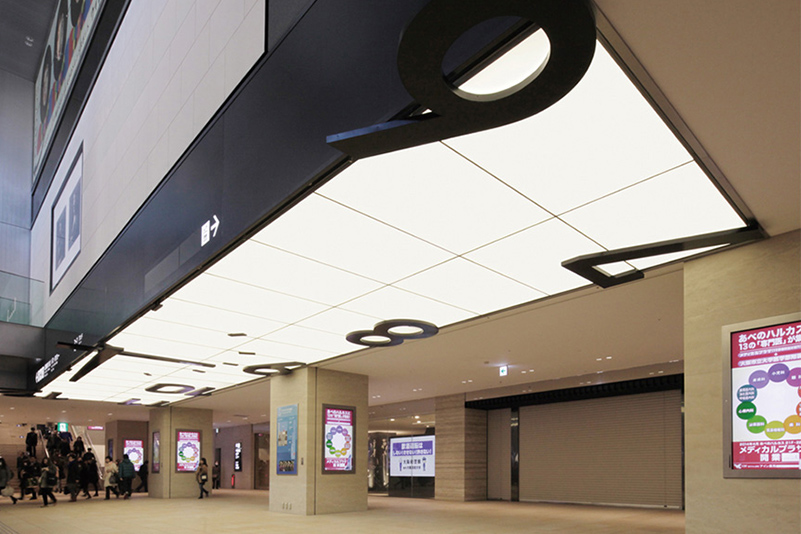

近鉄阿倍野TBタワー館
アートシェードVバネ+FEシステム

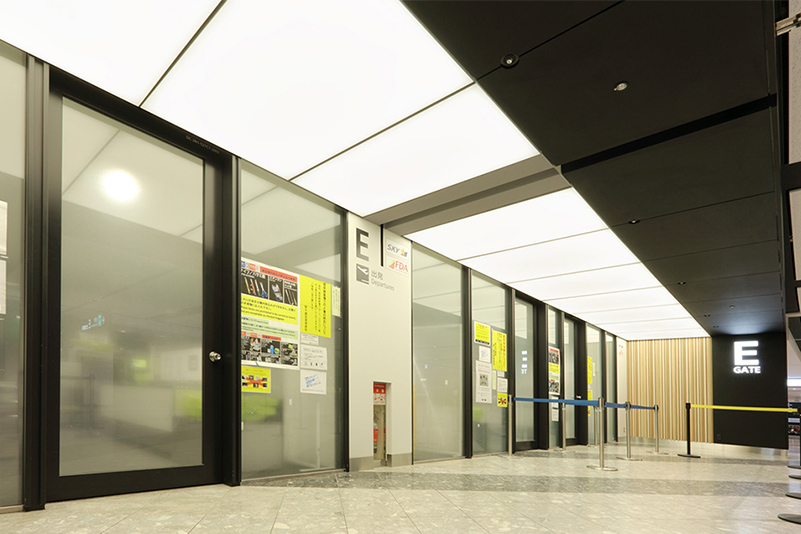

新千歳空港 保安検査場
アートシェードVバネ+FEシステム
主な適用場所
美術館、博物館、商業施設、オフィスビル、エントランス、エレベーターホールなど
カラー・デザイン
取得資格
国土交通大臣認定 不燃材料認定番号取得
規格
消費電力
210W(1,485×1,485・100球の場合)
- ●受注生産品です。
ＬＥＤ性能
| 駆動電流 | 定電流DC700mA |
|---|---|
| 駆動電圧 | 2.7～3.1V/球 |
| 色温度 | 5000K(昼白色相当)・4000K(白色相当)・3,000K(電球色相当) |
| 参考寿命 | 40,000時間 |

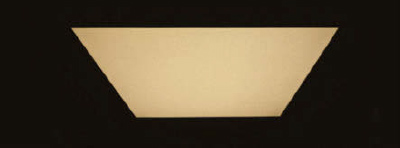

3,000K（電球色相当）

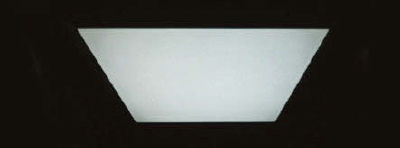

5,000K（昼白色相当）
電源ユニット
| 定格入力電圧 | AC100V～AC242V |
|---|---|
| 効率 | 91%(AC100V)・93%(AC200V) |
調光器（オプション）
PWM調光コントローラー
AC100～242V 50/60Hz
| 調光信号線 |
CPEV φ0.9～1.2 (総配線長100m) |
|---|

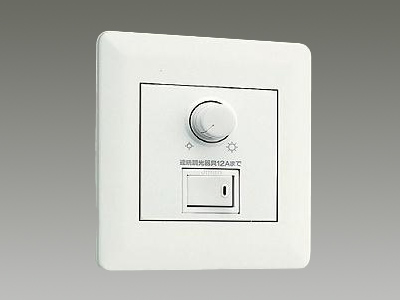

調光器（オプション）

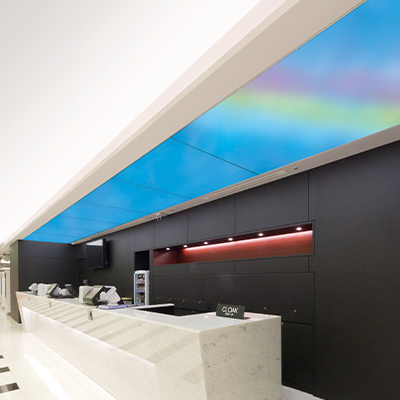

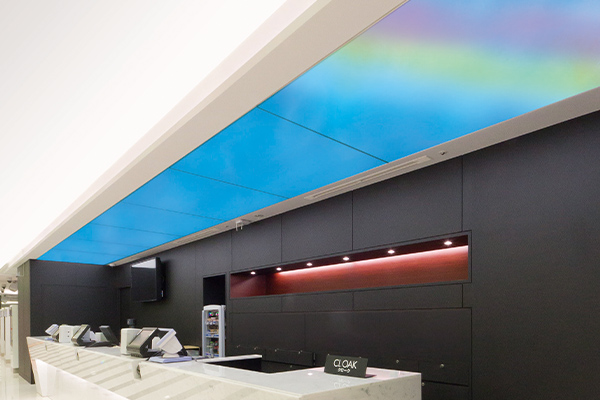

シーン演出
新たにシーン演出の機能が加わりました。
例えば1日の空色の変化を表現したり、特別な日には虹色をうつしたり。
アイデア次第で遊び心のある光の表現を可能にします。
■天気
■四季
■バラエティ
価格
W1,285×L1,285mm
Vバネアタッチメント方式
50m2基準 ￥354,000/m2（参考材工設計価格）
Ez方式
50m2基準 ￥382,000/m2（参考材工設計価格）
- ●LED基板込み
備考
- ●アートシェードダブルアクシスは別途ご相談ください。
