カチオン系コンクリート欠損補修材スーパーフィラーGS工法

※
- ※スーパーフィラーGS高比重モルタルは除く
仕上材との併用でコンクリートの劣化を抑制
スーパーフィラーGS、GSモルタル、高比重モルタル、GS防錆ペーストは、カチオン系特殊工マルションを混和剤としたポリマーセメント系材料です。
主な適用場所
- ●コンクリート欠損補修
特長
厚塗りしても内部まで速やかに硬化
防錆剤の配合でサビをストップ
各種下地と付着するすぐれた接着性
ラインアップ
スーパーフィラーGS、GSモルタル
下地への良好な接着力を持つ下地調整材です。
スーパーフィラーGS高比重モルタル
重量コンクリート補修用のポリマーセメントモルタルで、乾燥単位容積質量(比重)2.30g/㎤以上を確保し、放射線遮へい性能を高めます。
スーパーフィラーGS防錆ペースト
特殊防錆材配合。鉄筋に直接塗布することにより、鉄筋の腐食を防止します。
スーパーフィラーGSプライマー
下地の吸い込みを防止し、接着力を向上させる、スーパーフィラーGS及びGSモルタル用のプライマーです。

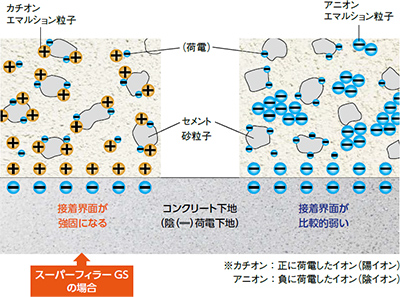

カチオン性ポリマーの特性

取得資格
![]() |
日本建築仕上材工業会 F☆☆☆☆ ※スーパーフィラーGS高比重モルタルを除く |
規格・価格
試験データ

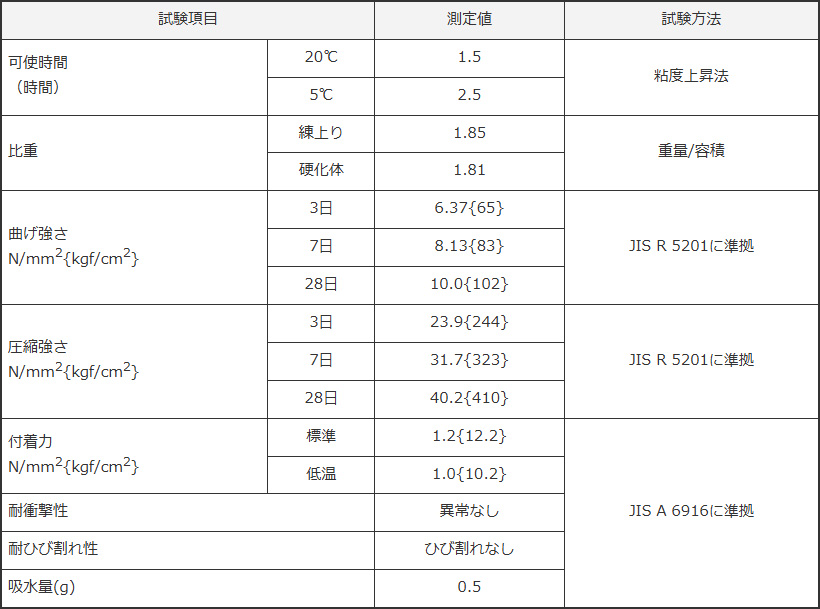

スーパーフィラーGSの物理特性
試験項目 | 測定値 | 試験方法 | |
---|---|---|---|
可使時間 (時間) |
20℃ | 1.5 | 粘度上昇法 |
5℃ | 2.5 | ||
比重 | 練上り | 1.85 | 重量/容積 |
硬化体 | 1.81 | ||
曲げ強さ N/mm2{kgf/cm2} |
3日 | 6.37{65} | JIS R 5201に準拠 |
7日 | 8.13{83} | ||
28日 | 10.0{102} | ||
圧縮強さ N/mm2{kgf/cm2} |
3日 | 23.9{244} | JIS R 5201に準拠 |
7日 | 31.7{323} | ||
28日 | 40.2{410} | ||
付着力 N/mm2{kgf/cm2} |
標準 | 1.2{12.2} | JIS A 6916に準拠 |
低温 | 1.0{10.2} | ||
耐衝撃性 | 異常なし | ||
耐ひび割れ性 | ひび割れなし | ||
吸水量(g) | 0.5 |

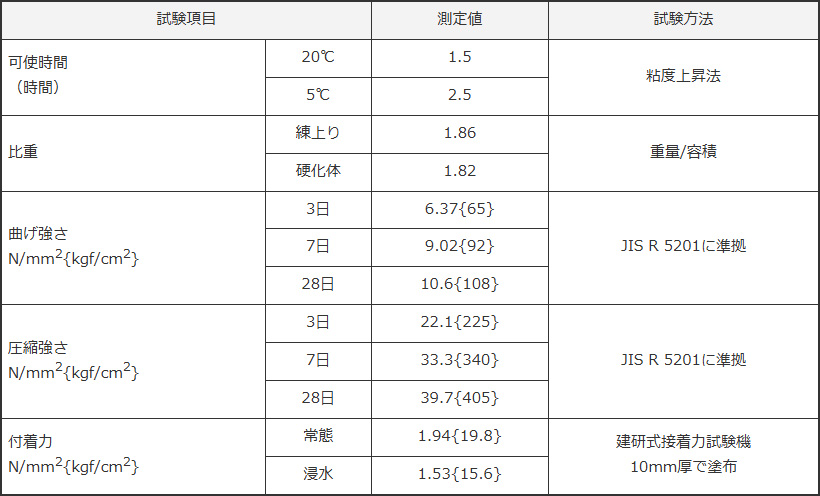

スーパーフィラーGSモルタルの物理特性
試験項目 | 測定値 | 試験方法 | |
---|---|---|---|
可使時間 (時間) |
20℃ | 1.5 | 粘度上昇法 |
5℃ | 2.5 | ||
比重 | 練上り | 1.86 | 重量/容積 |
硬化体 | 1.82 | ||
曲げ強さ N/mm2{kgf/cm2} |
3日 | 6.37{65} | JIS R 5201に準拠 |
7日 | 9.02{92} | ||
28日 | 10.6{108} | ||
圧縮強さ N/mm2{kgf/cm2} |
3日 | 22.1{225} | JIS R 5201に準拠 |
7日 | 33.3{340} | ||
28日 | 39.7{405} | ||
付着力 N/mm2{kgf/cm2} |
常態 | 1.94{19.8} | 建研式接着力試験機 10mm厚で塗布 |
浸水 | 1.53{15.6} |
施工・納まり

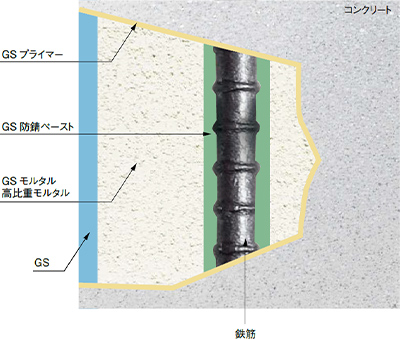

使用部位例

メンテナンス
お問い合わせください。
