無機系速硬塗り床材ヴェレージアM
本製品の一部（カラー・工法など）は2024年11月末をもって廃番となりました。
詳しくは廃番品リストをご確認ください。
特許取得済 特許第6389312号
従来のセメント系にはない「美装性」と「機能性」を兼ね備えた無機系塗り床材
3mm厚からの施工が可能で、工業用途から商業用途まで幅広くご使用いただけます。
主な適用場所
［屋内］
- ●商業施設・店舗
- ●ショッピングモール
- ●ショールーム
- ●文化施設 など
商品ムービー
『すべてを叶える床』
特長
硬化成分は天然由来の床材で、ホルムアルデヒド、VOCは一切含有していません。
また、水性材料の非危険物のため安心して取り扱えます。
従来のセメント系にはない質感が魅力で、
空間に合わせ無機系ならではの自然で優しい色味が特長です。
3mmからの施工が可能で、レベリング性にすぐれた流しのべ床材です。
コンクリート下地にもしっかり接着するため、剥離の心配がありません。
また、硬化速度が早く施工翌日には開放できるため、改修にも適しています。

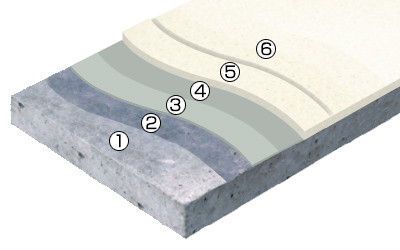

工法図
;)
硬化コンクリート塗り付け工法
厚さ：約3mm
①下地
②シーラー
③下塗り
④プライマー（2回塗り）
⑤塗り付け
⑥研掃
⑦メンテナンス材
⑧トップコート
カラー
;)
ホワイト
;)
ライトグレー
施工事例

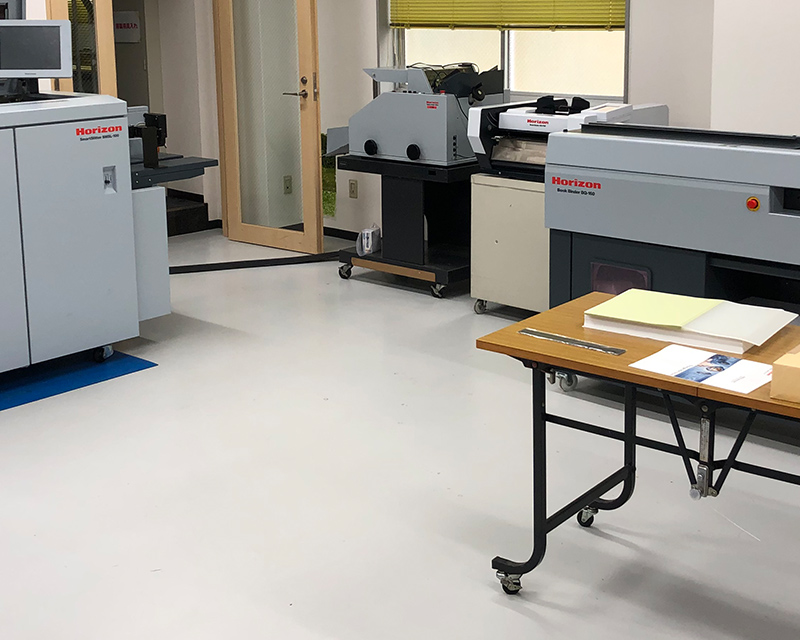

株式会社ホリゾン東テクノ ショールーム
ライトグレー
株式会社日建設計 竹橋オフィス
取得資格
特許取得（特許第6389312号）
 |
日本建築仕上材工業会 F☆☆☆☆ |

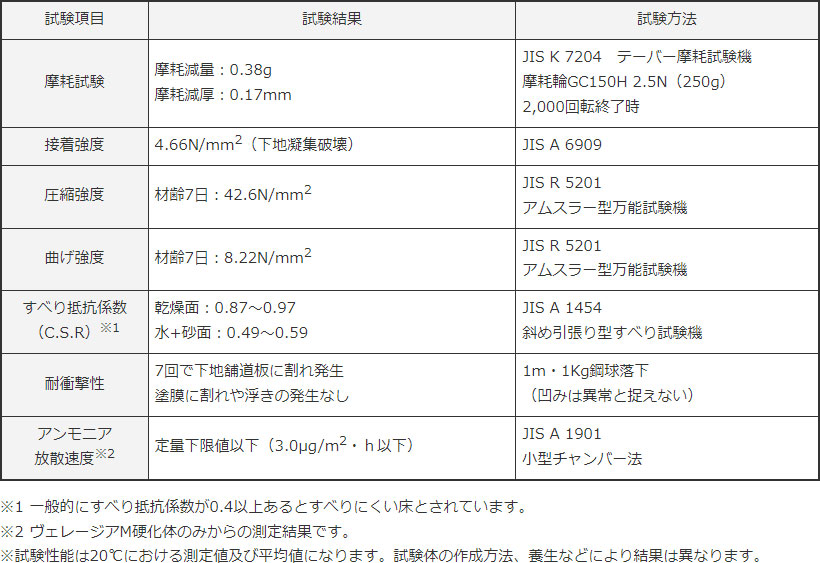

性能データ
| 試験項目 | 試験結果 | 試験方法 |
|---|---|---|
| 摩耗試験 | 摩耗減量：0.38g 摩耗減厚：0.17mm |
JIS K 7204 テーバー摩耗試験機 摩耗輪GC150H 2.5N（250g） 2,000回転終了時 |
| 接着強度 | 4.66N/mm2（下地凝集破壊） | JIS A 6909 |
| 圧縮強度 | 材齢7日：42.6N/mm2 | JIS R 5201 アムスラー型万能試験機 |
| 曲げ強度 | 材齢7日：8.22N/mm2 | JIS R 5201 アムスラー型万能試験機 |
| すべり抵抗係数 （C.S.R）※1 |
乾燥面：0.87～0.97 水+砂面：0.49～0.59 |
JIS A 1454 斜め引張り型すべり試験機 |
| 耐衝撃性 | 7回で下地舗道板に割れ発生 塗膜に割れや浮きの発生なし |
1m・1Kg鋼球落下 （凹みは異常と捉えない） |
| アンモニア 放散速度※2 |
定量下限値以下（3.0µg/m2・ｈ以下） | JIS A 1901 小型チャンバー法 |
- ※1一般的にすべり抵抗係数が0.4以上あるとすべりにくい床とされています。
- ※2ヴェレージアM硬化体のみからの測定結果です。
- ※試験性能は20℃における測定値及び平均値になります。試験体の作成方法、養生などにより結果は異なります。
規格・価格
備考
- ●特別管理商品は、床材としての性能発現のために特別な管理と詳細な打ち合わせを必要としますので、お問い合わせください。
- ●予告なしに仕様等を変更する場合がありますので、あらかじめご了承ください。
- ●金属製の部材（サッシ、アンカー目地など）と本材料（主材部）が直接接触するようなことは避けてください。施工の際は、双方の縁を切る措置をお願いします。
- ●予期せぬクラックが発生することがあります。
- ●ゴムタイヤの可塑剤などの成分により、変色やはがれが生じることがあります。
- ●塗装面に貼った粘着テープやラインテープの撤去時に塗膜が剥離することがあります。
- ●防炎シートや作業台の滑り止めなど「軟質塩ビ」素材およびゴム素材のものと長時間接触すると塗装の変色、軟化、剥離が発生する場合がありますのでご注意ください。
- ●現場施工型なので、サンプルなどと色差が出る場合があります。
- ●水がかりのある場所では白化や変色する場合がありますが性能に影響はありません。
- ●施工環境により色ムラが生じる可能性があります。
