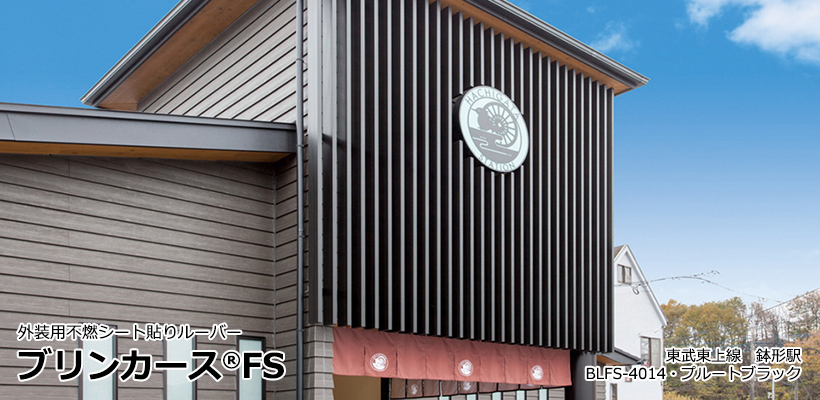

外装用不燃シート貼りルーバーブリンカースFS
特殊オレフィンシートを使用し、不燃認定を取得した外装用ルーバー
不燃性能を要求される部位にぜひご検討ください。
特長
今までにないサイズ
今までにない薄く大きなサイズで、外装イメージを印象付けることができます。出幅2サイズ（140mm、180mm）の形状で、組み合わせデザイン貼りも可能です。
環境に配慮
ルーバーとしての省エネ効果に加え、オレフィンシートを採用することでより環境に配慮することができます。
安心のボルト固定式
アルミ押出材製パネルを"ABN応力分散ゆるみ止め固定"でしっかり固定する安全設計。確実な施工をお約束します。
※外装使用の場合は強度計算が必要となります。
不燃認定取得
ブリンカースFSは、フッ素系オレフィンシートとアルミ基材を組み合わせた複合建材として国土交通省より建築基準法に定める不燃材料の規定に適合していることを認定されています。
取得資格
国土交通大臣認定 不燃認定番号 NM-2239

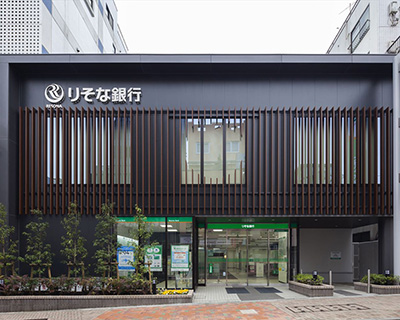

施工事例
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
カラー
;)
キングダムオーク
（KO）
;)
アールウォールナットD（AD）
;)
フィエノバーチL
（FL）
;)
プルートブラック
（PB）
;)
ベントウォールM
（BM）
;)
プライマリーオークL（PL）
;)
プライマリーオークM（PM）
断面図
;)

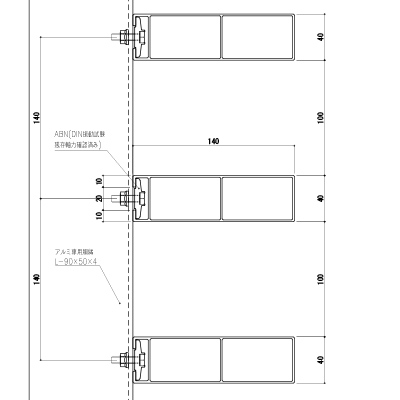

BLFS-4014
標準ピッチ：140mm（開口率71％）
定尺：L≦5,000mm
板ナット：ABN-40・M6×25
R加工：不可
;)

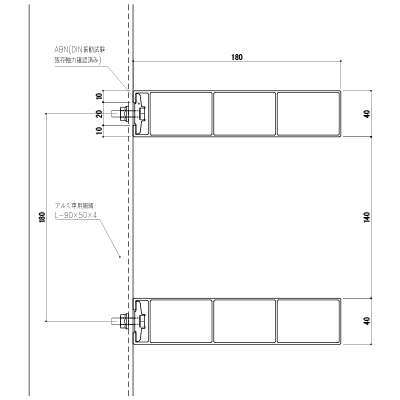

BLFS-4018
標準ピッチ：180mm（開口率77％）
定尺：L≦5,000mm
板ナット：ABN-40・M6×25
R加工：不可
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
座面圧力：
面外周部まで分散し働いている。
軸に対して、対称分散を示している。
一般的なフランジ付きナット
断面図
3次元光弾性写真
座面圧力：
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。
規格・価格
性能データ
備考
●受注生産品です。納期をお確かめください。
