フッ素樹脂系特殊極厚吹き テラコッタ調ルーバーテラード
アルミ押出形材に特殊表面処理を施した"テラコッタ調ルーバー"。
今までの表面処理技術ではでなかった、凹凸があり立体感にすぐれた焼き物のテクスチャーを極限まで再現しました。
アルミ押出形材と特殊骨材のハイブリッドにより、意匠性、安全性、施工性にすぐれた新たな選択肢をご提案します。
特長
フッ素樹脂系特殊極厚吹き（350μ）
特殊骨材とフッ素樹脂系バインダーを、350μという膜厚にコーティングし、ナチュラルな質感の実現と耐候性、耐久性の向上を可能にしました。
粉砕、落下の心配がありません
従来のテラコッタ建材に比べて軽量で堅牢。飛来物、地震などによる破損脱落のリスクもありません。また、通常のアルミルーバー同様の強度計算をすることで高層建築物への採用も可能です。
豊富なラインアップ
アルミ形材3形状、カラーは7色を標準でご用意しています。さまざまな建物の意匠に合わせ、テラコッタの質感をお選びいただけます。
すぐれた施工性と工期短縮が可能
エービーシー商会独自の"ABN応力分散ゆるみ止め固定"でしっかり固定する安全設計と最大定尺5,000mmまでの対応で余分な胴縁、固定金具や強固な下地は不要です。より低価格、短納期設計が可能になります。
見てる風動画
建材の質感を、動画でリアルに体感！（20秒）
施工事例

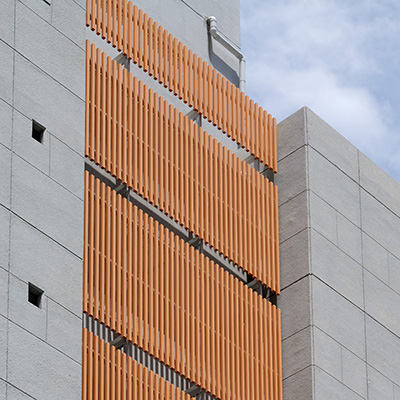

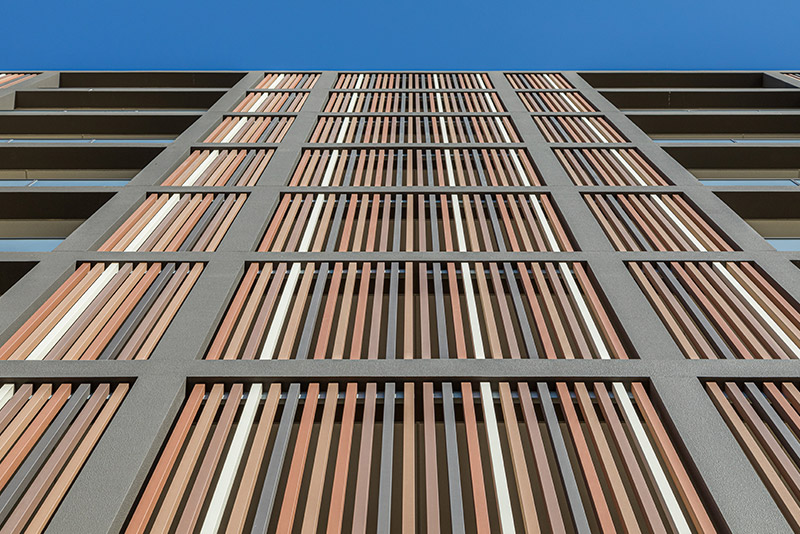

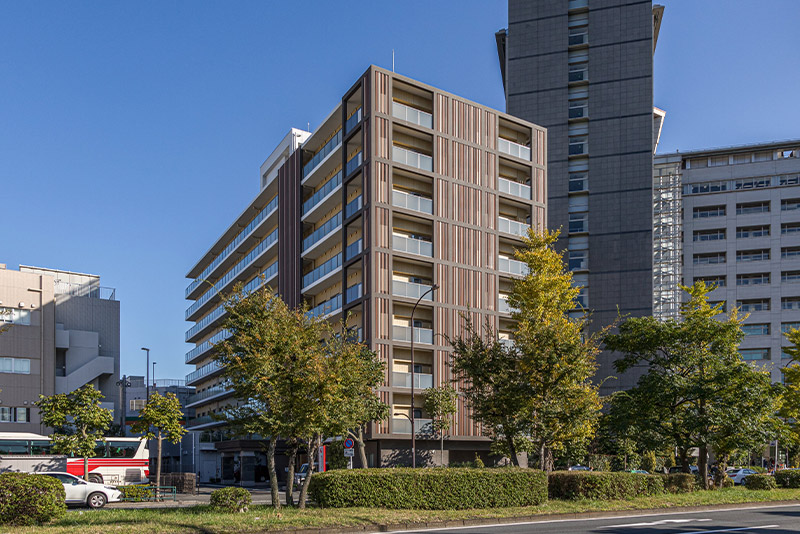

港区港南5丁目計画
TR-5555・00TS・03TS・04TW・05TW・06TW
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
カラー
;)
00TS（単色吹き）
;)
01TS（単色吹き）
;)
02TS（単色吹き）
;)
03TS（単色吹き）
;)
04TW（2色吹き）
;)
05TW（2色吹き）
;)
06TW（2色吹き）
※製品は手作業により丁寧に塗装することで、あえて個体差が出る製法のため、多少の色調差が生じます。予めご了承ください。
断面図
;)

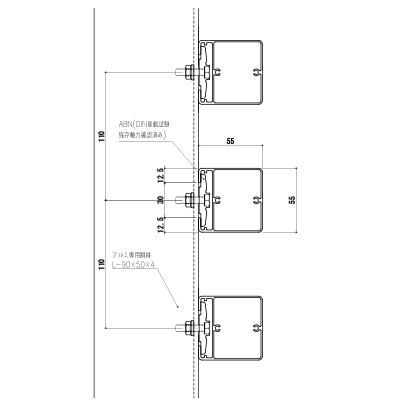

TR-5555
標準ピッチ：110mm（開口率50％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
※ピッチは任意に変更が可能です。
;)

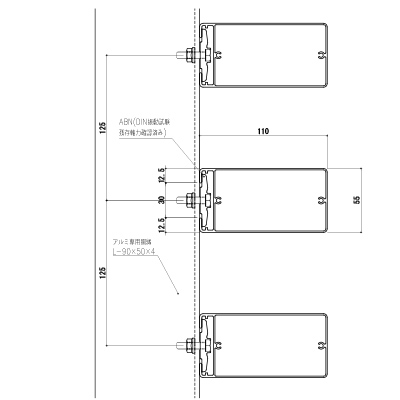

TR-5511
標準ピッチ：125mm（開口率56％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
※ピッチは任意に変更が可能です。
;)

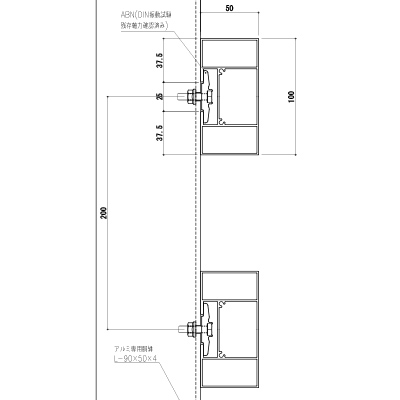

TR-1050
標準ピッチ：200mm（開口率50％）
定尺：L≦5,000mm
板ナット：ABN-50
R加工：不可
※ピッチは任意に変更が可能です。
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
座面圧力：
面外周部まで分散し働いている。
軸に対して、対称分散を示している。
一般的なフランジ付きナット
断面図
3次元光弾性写真
座面圧力：
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。
規格・価格
製品比較資料
備考
●受注生産品です。納期をお確かめください。
