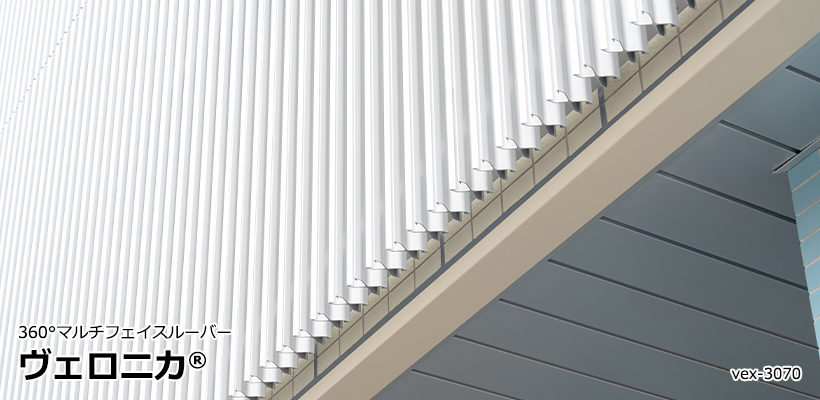

360°マルチフェイスルーバーヴェロニカ
正面、裏面、側面いずれから見ても美しい納まりを実現
X型ルーバーとフラットチャンネル胴縁で、自由なファサードプランも可能とします。
特長
裏面・側面も意匠に配慮、360°マルチフェイス構造
表裏対称なルーバー(vex・vef)と胴縁(フラットチャンネル)により、360°全方向からの意匠性に配慮したマルチフェイス設計です。
機能美を備えたX 形状
X形状は表裏どちらからもルーバーを固定でき、表情も表裏同一となるため、「裏面」をつくりません。よって胴縁(フラットチャンネル)への両面固定も可能。切断面も美しく、エンドキャップを不要とする、究極の断面形状です。（PAT.P.）
ボルトを隠し、両面固定も可能なフラットチャンネル
フラットチャンネルはルーバー固定ボルトを内部に隠せる構造で、裏面からの意匠に配慮できます。また、両面固定が可能なため、変化をつけたファサード表現も実現できます。
取得資格
特許取得

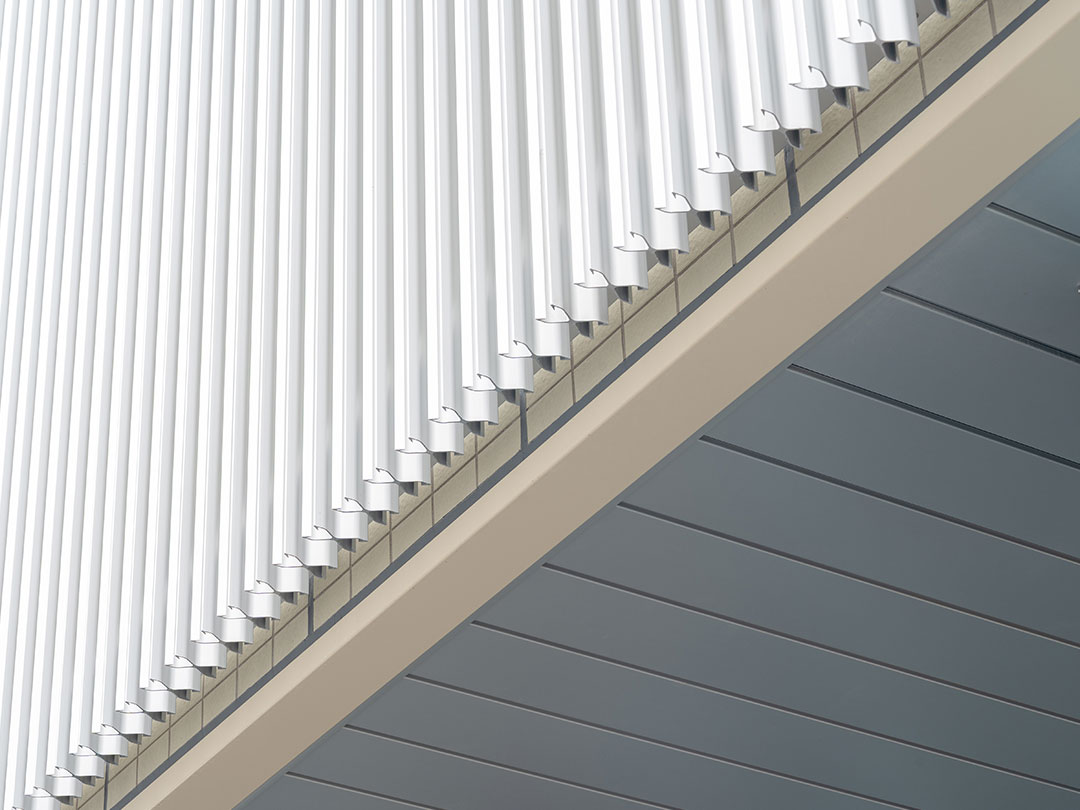

施工事例

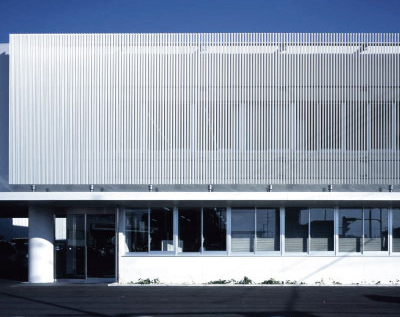

JAF高知支部（高知）
ヴェロニカ vef-6070

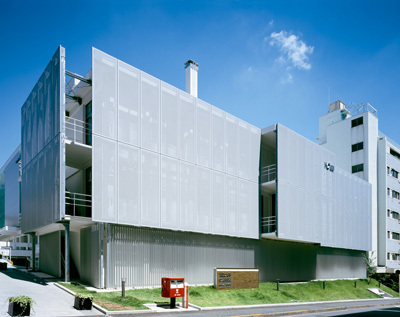

法政大学市ヶ谷田町校舎デザイン工学部（東京）
ヴェロニカ vef-6070

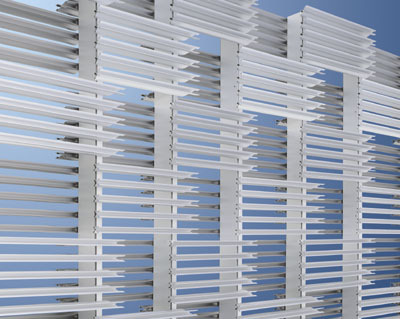

デザイン例
;)
BIMデータお問い合わせ
BIMデータをご用意しています。
設計支援ツールとして、ご活用ください。
- ●対応ソフト：Revit（Autodesk）
- ●ファイル形式：RFA
※Revit 2024 以上で使用可能です。
お手数ですが、BIMデータ依頼の旨をご記載のうえ、お問い合わせください。
記入例
ルーバー形状

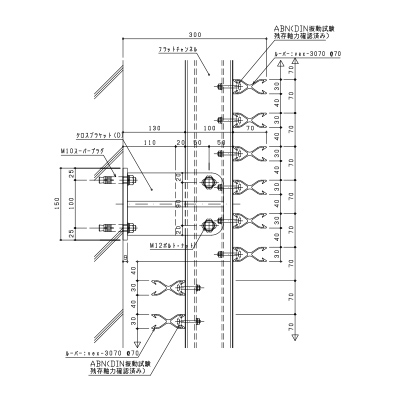

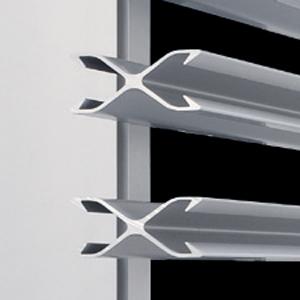

vex-3070
標準ピッチ：70mm（開口率57.1％）
定尺：L≦5,000mm
板ナット：ABN-30V・M6×45
R加工：不可
;)
;)

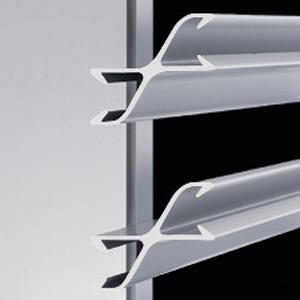

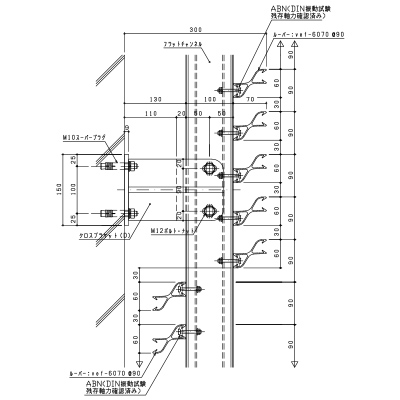

vef-6070
標準ピッチ：90mm（開口率59.2％）
定尺：L≦5,000mm
板ナット：ABN-30V・M6×45
R加工：不可
;)
;)
胴縁形状
フラットチャンネル
定尺：L≦5,000mm
ネジ：専用六角穴ノンヘッドネジ
R加工：不可
;)
周辺部材
;)

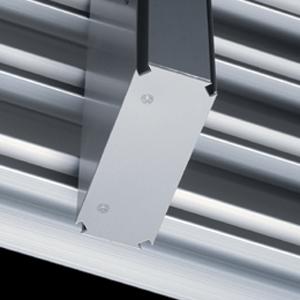

FC01エンドカバー
;)

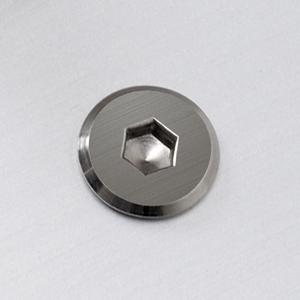

専用六角穴付きノンヘッドネジ
;)

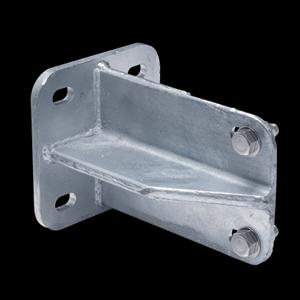

クロスブラケット（D）
;)

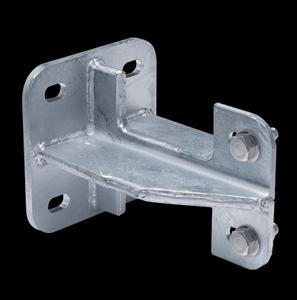

クロスブラケット（H）
カラー
;)
シルバー
;)
BO-S
;)
BO-1
;)
BO-2
;)
BO-3
;)
BO-4
;)
BO-K
安全対策
耐風圧強度検討
外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。
耐風圧強度検討書
設計風圧力算定結果
耐風圧強度計算などお気軽にご相談ください！
目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。
応力分散ゆるみ止め固定
"応力分散ゆるみ止め固定"は、さまざまな過酷な状況（車のショックアブソーバーにも多数使用）で実績のある、非常に信頼性の高いハイグレードなゆるみ止め固定構造です。
ABC専用SKナット
断面図
3次元光弾性写真
座面圧力：
面外周部まで分散し働いている。
軸に対して、対称分散を示している。
一般的なフランジ付きナット
断面図
3次元光弾性写真
座面圧力：
ネジ部直下に集中し、座面外周部まで働いていない。軸に対して、非対称分散を示している。
規格・価格
備考
●受注生産品です。納期をお確かめください。
