2016年03月04日

軽量天井システム「かるてん®abcグリッド」新発売
~2kg/m2以下の柔らかさで、安全性と機能性を両立~

本ページに掲載されている情報は発表当時のものであり、
最新のものと価格・仕様が異なる、もしくは販売が終了している可能性があります。

最新情報をご確認ください。

軽量天井システム「かるてん®abcグリッド」新発売 ~2kg/m²以下の柔らかさで、安全性と機能性を両立~

2kg/m2以下の柔らかい軽量天井システムのすぐれた安全性

東日本大震災時の天井落下事故を受け、平成26年に国土交通省告示第771号が施行され、特定天井※1について定められるなど天井に関する規制が厳しくなっており、軽量で安全性の高い天井が求められています。そこで、システムを含め2kg/m2以下※2の軽量天井システム「かるてん®abcグリッド」を発売しました。

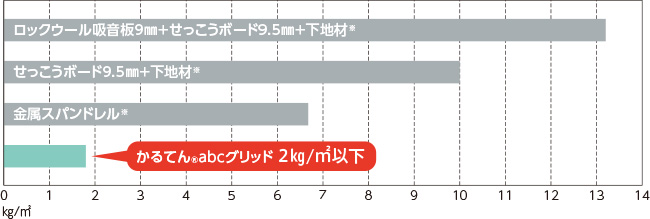

■一般的な天井仕上材との単位面積質量比較表

※野縁等を用いるもの
建築物における天井脱落対策に係る技術基準の解説より抜粋
国土交通省国土技術政策総合研究所 独立行政法人建築研究所 一般社団法人新・建築士制度普及協会発行

  • ※1 特定天井...人が日常立ち入る場所に設置されている天井。かつ、高さ6メートル超、面積200m2超、質量2kg/m2超のものを指す。
  • ※2 システムを含め2kg/m2以下...ダウンライト等の照明や空調等の設備類は除く。

新素材「かるてん®」の素材と構造

ポリエステル製タテ型不織布「V-Lap®※3をガラスクロスで包み、特定天井の該当項目である2kg/m2を下回る帝人(株)の新素材「かるてん®」を使用しています。
また、柔らかく割れにくい素材のため剥離・落下を抑制し、万一、天井が落下しても、被害を最小限に抑えることができます。

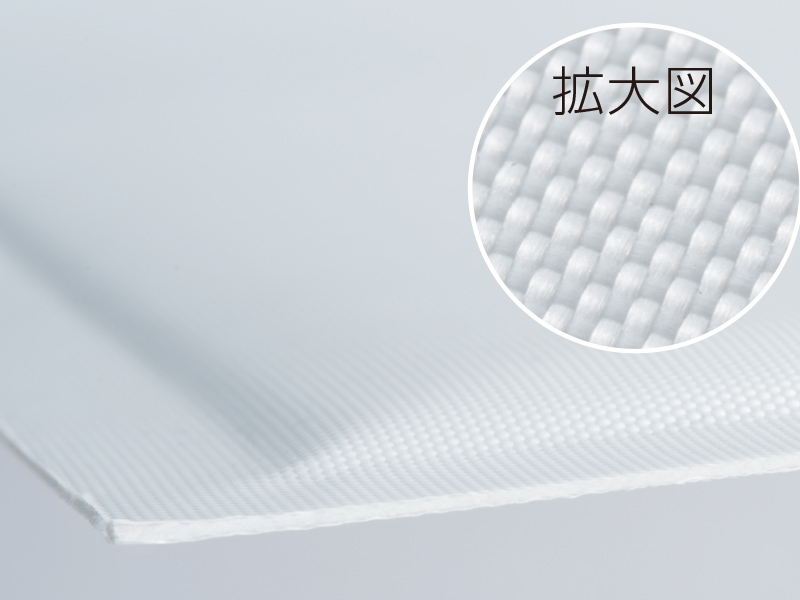

■かるてん®の素材

基  材 : ポリエステル樹脂系不織布
表面仕上 : 両面ガラスクロス
厚  み : 4.5mm
重  さ : 0.7㎏/m2(本体のみ)
密  度 : 148kg/m2
国土交通大臣認定 不燃材料認定番号取得

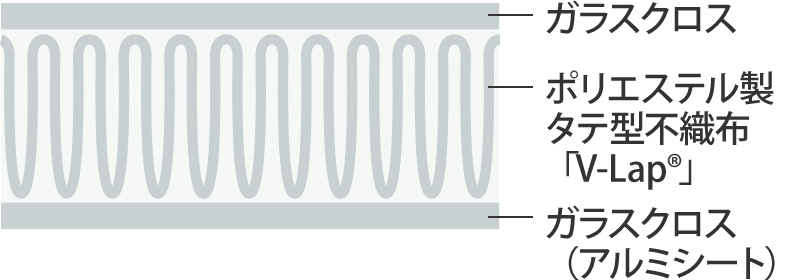

■かるてん®の構造

すぐれた機能性

断熱性や吸音性にもすぐれ、建築基準法で定められた不燃材料の規定にも適合しています。

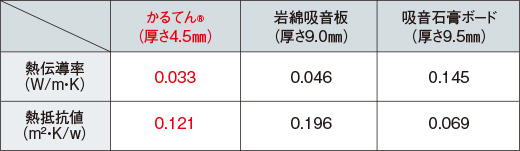

■断熱性 帝人(株)実測値(2013年11月)

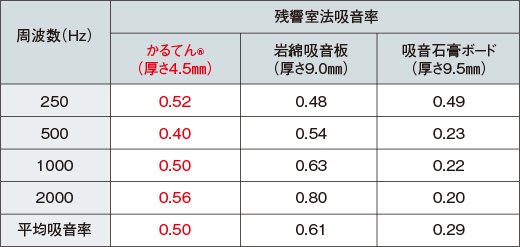

■吸音性

システム図

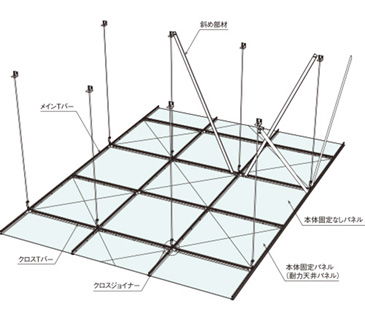

■システム図

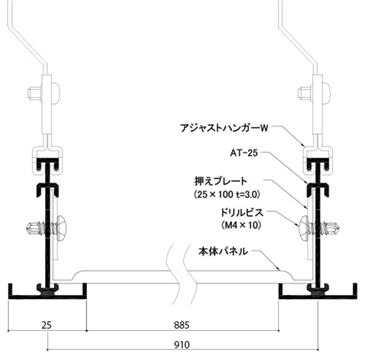

■断面図

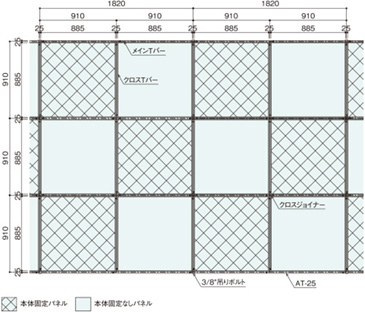

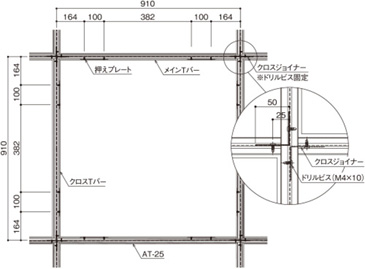

■割付図・固定パネル詳細図

製品仕様

取付仕様:Tバー工法(AT-25のみ対応)
標 準 色:白・黒(かるてん®・フレーム)

規格寸法

925mm×925mm(割付930mm×930mm)

主な適用場所

美術館・博物館・講堂・商業施設・病院のロビーなど

材工設計価格(税別)

¥27,000円 / m2(200m2基準)
