アルウィトラ・シーリング事業部
（熱可塑性エラストマータイプ）
アーキウェイブEシリーズ
保証対応可能商品です。
弊社設計協力の図面保証の記載があるものに限ります。詳しくはお問い合わせください。
対応クリアランス：100～600mm
可動量：50％（クリアランス比）
※クリアランスが650～1200mmの対応仕様もございます。詳細はお問い合わせください。
※床タイプは、クリアランス100/200mm、可動量30％（クリアランス比）です。
※制震構造にもご採用いただけます。
※アトラクション施設など常時動いている環境へのご採用はお問い合わせください。
耐久性、耐侯性にすぐれた素材を採用したエラストマータイプの全方位追従型のExp.J.C.です。
RC造から木造まで幅広く対応します。
2006年の発売開始から施工実績は2025年に2,600件を突破、地震による破損・被害・脱落の報告は0件です。
特長
すぐれた可動追従性・安全性

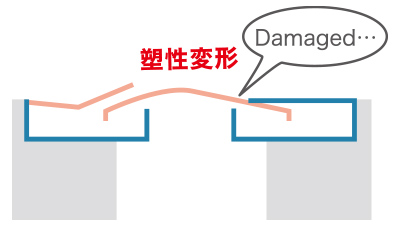

金属製床Exp.J.C.は、地震動により複雑な取り合い部では特に変形・破損がしやすいことが弱点でした。
●金属製床Exp.J.C.
変形の回避

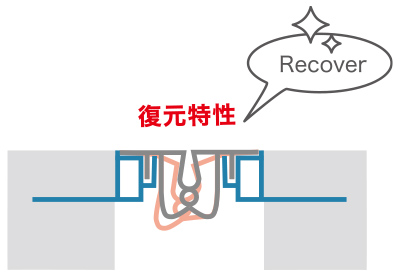

樹脂製Exp.J.C.は、柔軟な可動により複雑な動きや実地震波の速度にも対応でき、変形や破損の発生を抑えることができます。
また、可動時に金属部材が飛び出したり突き出たりしません。
●アーキウェイブEシリーズ
全方位50％可動イメージ
耐震構造用のExp.J.C.として免震構造用Exp.J.C.の最上級の性能指標であるA種の「振動台」による
加振実験をクリアしました。
※日本免震構造協会（JSSI）ガイドラインに基づく性能指標
EU-200 振動台可動実験
EU-400 振動台可動実験
＜実施試験内容＞
- ●正弦波X 方向加振
- ●正弦波Y 方向加振
- ●正弦波135 度方向加振
- ●正弦波反時計方向加振
- ●正弦波Z 方向加振
- ●JMA KOBE（神戸海洋気象台）
- ●新潟県中越地震（小千谷）
- ●東北太平洋地震（日立）
- 振動台…
- 100cm/sec以上の高速加振や地震動の再現加振ができ、上下動や回転成分などを含んだ加振ができるもの。
- A種…
- 日本免震構造協会「免震エキスパンションジョイントガイドライン」における最上級の性能指標。大地震後にも機能を確保し、無補修で継続使用可能であることを振動台試験により確認しているもの。
【出展】日本免震構造協会(JSSI)「免震エキスパンションジョイントガイドライン」2-1 2-3 から趣旨引用
＜免震Exp.J.C.の性能指標の分類＞
| 性能指標 | 中小地震 変位50mm程度 |
大地震 設計可動量 |
確認方法 | 使用箇所 （参考） |
|---|---|---|---|---|
| A種 | 機能保全 | 機能保全 |
設計可動量まで損傷しないことを 振動台試験により確認する。 （振動台の可動量が小さい場合にはオフセットして試験することも可とする） |
避難経路 人・車の通行の多い箇所 |
| B種 | 機能保全 | 損傷状態1 |
設計可動量において軽微な損傷であることを 振動台試験により確認する。 または、設計可動量まで損傷しないことを 加振台試験により確認する。 |
人の通行のある箇所 |
| C種 | 損傷状態1 | 損傷状態2 | 図面により可動することを確認するのみ。 | ほとんど人の通行がない箇所 |
【出展】日本免震構造協会(JSSI)「免震エキスパンションジョイントガイドライン」第2 章表2.1.2
「特定天井」仕様に対応
柔軟な素材自体が伸縮する極めてシンプルな構造。役物不要の一体型が可能ですので脱落リスクが少なく安全性が保てます。
またアルミに比べ35％程度の軽量素材のため、水に浮かぶほど軽く柔らかい素材です。想定以上の地震動で万が一破損した場合も脱落しにくいため、耐震天井・特定天井にも最適です。
平成26年4月1日に施行された「国土交通省告示第771号」では「特定天井」（6m以上の高さにある200m2以上の吊り天井）について脱落を防止するためのさまざまな仕様規定があり、そのなかで「天井面構成部材と壁、柱その他の建築物の部分又は建築物に取り付けるものとの間に、6㎝以上の隙間（当該隙間の全部又は一部に相互に応力を伝えない部分を設ける場合にあたっては、当該部分は隙間とみなす。）を設けること。」（文章一部抜粋）と定められた条件に対応します。
参考改修施工例
改修前
改修後
北海道高等学校天井耐震化改修工事（根室地区）
北海道根室高等学校
北海道高等学校天井耐震化改修工事（根室地区）
北海道別海高等学校
厳しい環境に耐える耐候性
アーキウェイブの素材である熱可塑性エラストマーは、物質保持性にすぐれ、屋外で使用される一般ゴム「クロロプレンゴム（CR）」や「エチレンプロピレンゴム（EPDM）」と比較しても、同等もしくは同等以上の性能を有し、経年後の性能維持にすぐれた素材です。
温冷繰返し試験「JIS A6909 準拠」
水中浸漬・冷却（−20℃）・加温（50℃）を一定時間繰り返す試験。
（10サイクル：合計240h）
促進耐候性試験「JIS A 1415, JIS K 6266準拠」
キセノンウェザーメーターによる促進耐候性試験。（2,000h）
2,000hの試験後においても色調の変化はほとんどみられませんでした。
※設置環境によっては紫外線等の影響により変色することがあります。

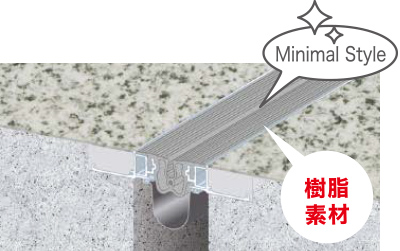

主張しない意匠性
金属のエキスパンションジョイントカバーと異なりクリアランス内部に納まるため、目立ちにくく建物本来の美しさを守ります。
5色（床タイプは2色）のカラーバリエーションでどのような建物にも違和感なく溶け込みます。

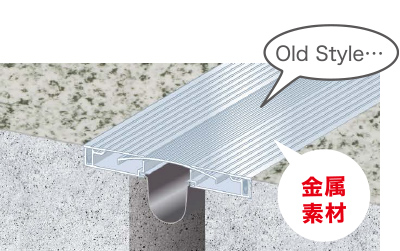

●金属製床Exp.J.C.
●アーキウェイブEシリーズ
段差・金属音を解消したバリアフリー対応

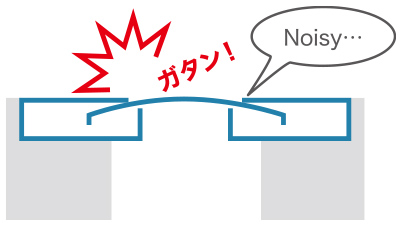

金属製床Exp.J.C.は、板材どうしの重ね合わせのため、板厚分の段差が生じてしまいました。
また、メタルタッチのため通過時に衝撃や金属音が発生しやすいのも解決したい課題でした。
●金属製床Exp.J.C.
段差・金属音の解消

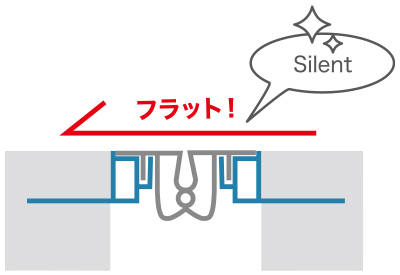

樹脂製Exp.J.C.は、金属製のように構造的に発生する板厚分の段差がなく、フルフラットなユニバーサルデザインです。
柔軟で衝撃も吸収することから、車いすや台車の通過時にストレスがありません。
●アーキウェイブEシリーズ
クリーンルームに最適な気密性
直線部は最大25mまでジョイントレスでの施工が可能です。コーナー部も工場溶着にて直線部とシームレスに一体化が可能です。
これによって得られる気密性はクリーンルームで使用されるエアタイトドアに必要な気密性能のA-4等級線よりも大幅に高いです。
虫などの生物や異物の室内への混入対策として、
- 〇クリーンルーム
- 〇食品工場や医薬品工場
- 〇放射線防護対策工事に関連する屋内避難施設
（病院や社会福祉施設など）
などに最適です。
また、天井裏からの寒気・熱気流入対策としても利用可能です。
※直線部を現場にてジョイント加工する場合（内部）は「専用冶具」による接着工法とします。
通気特性試験 試験体 EU-200
金属製エキスパンションジョイントカバー「アーキパンション」と組み合わせることで、医薬・食品・精密機器関連の工場などで求められるより厳格な衛生管理に貢献します。詳しくはお問合せください。
メンテナンス性
部材ごとに入れ替えが可能で、メンテナンスが簡単です。

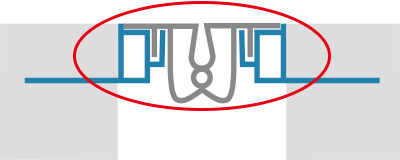

万が一、壊れた場合も下図のグレー部分を取り替えるだけで補修が完了。
アジャスタブル仕様
クリアランスの幅寸法が整っていない不均一な躯体状態でも最大30mmの調整ができる仕様です。改修建物におけるExp.J.C.のやり替えにお勧めです。対応クリアランスは、100mmから300mmとなります。
住宅・木造建築仕様
木ネジを使用して固定することで、木造や木下地にご使用できます。

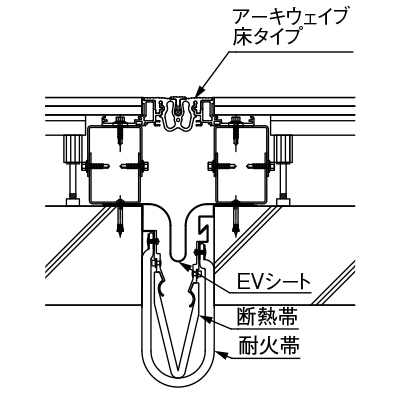

断熱仕様（オプション）
耐火仕様（オプション）
耐火帯により、火災での二次災害を最小限に抑える耐火仕様。
建築基準法施行令第百七条三号で示される耐火性能へ対応します。
「日本エキスパンションジョイント工業会」の適合証を取得したエキスパンションジョイントカバー専用の耐火帯を使用しています。
遮音仕様（オプション）
軟質遮音シートで都市騒音や生活音をシャットアウト。静かな室内空間を実現します。
軽量で施工性にすぐれた軟質シートの遮音帯を使用。
全可聴周波数においてすぐれた遮音性を発揮します。
より高い、透過損失量を求められる場合は遮音帯の重ね貼り、遮音帯と耐火帯との組み合わせも可能です。

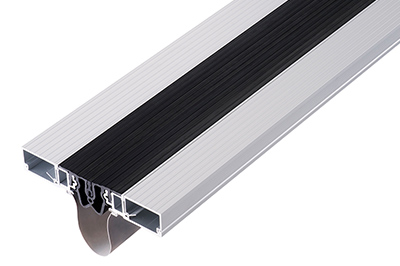

Ｌカバー仕様（オプション）※床タイプのみ
乾式材の納まりにも対応するLカバーもご用意しています。
詳細はお問い合わせください。

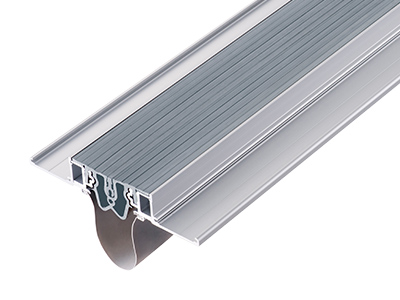

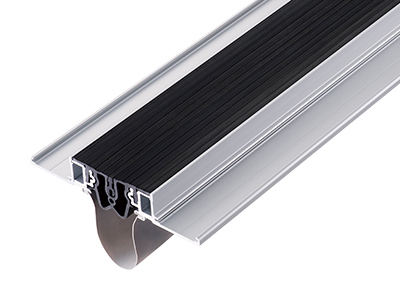

カラー

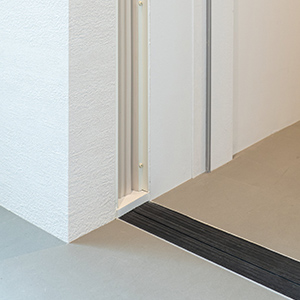

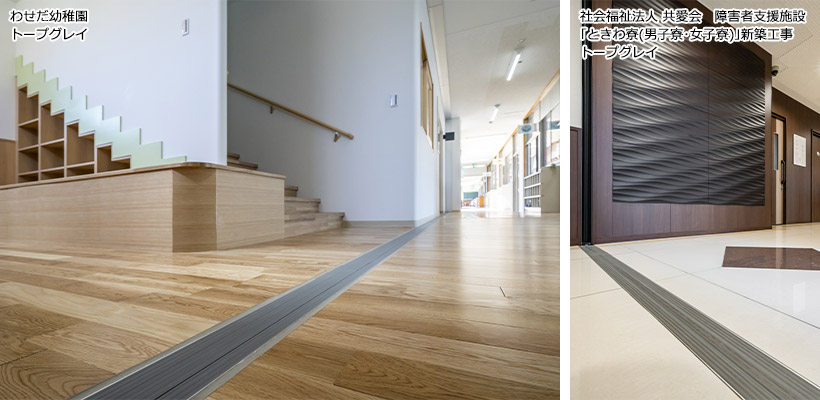

施工事例
納まり
外壁用クリアランス150mm用（EU-150）
外壁用クリアランス350mm用（EU-350）
外壁用クリアランス600mm用（EU-600）

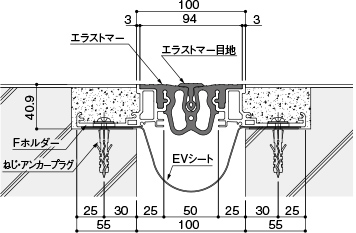

床用クリアランス100mm用（EU-FX100）（PAT.P）

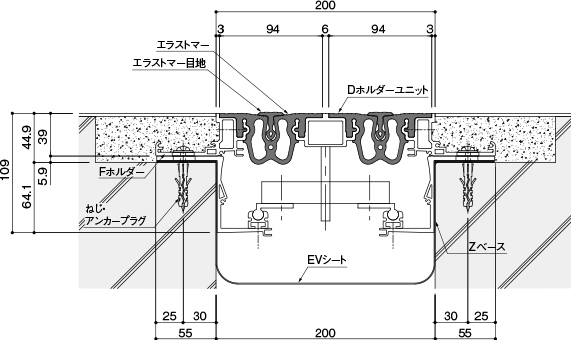

床用クリアランス200mm用（EU-FX200）（PAT.P）
外部取合い納まり
壁や天井の下地面に梁や柱などが隣接する場合やカーテンウォール取合いなど、従来の金属製品では可動範囲の制限や役物を多用する必要がありますが、アーキウェイブは基本的にクリアランス内に納まるので、施工的にも意匠的にもシンプルな仕上がりが実現できる"スマートエキスパンションジョイントカバー"です。
内部取合い納まり
メンテナンス
価格
ご相談ください
