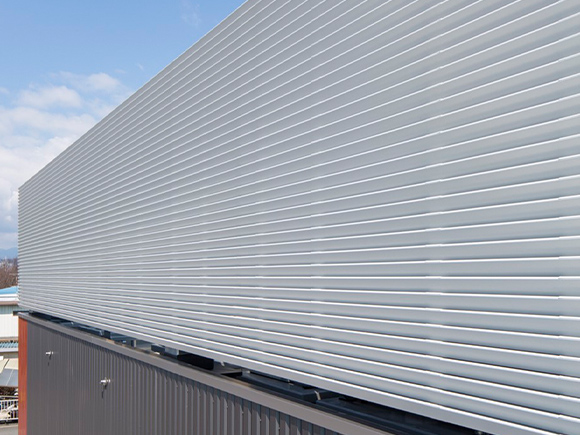

嵌合固定式フォーミングアルミ製ルーバーシーライン

(アルウィトラ・シーリング事業部)

アルウィトラ・シーリング事業部

シーライン

ワンタッチスピード施工の嵌合固定式フォーミングアルミ製ルーバー。

パネル本体両側のエッジ部分を曲げ返し加工(ハゼ折り加工)することにより、パネル本体の強度と取付嵌合強度を向上させました。
高いコストパフォーマンスを実現します。

特長

パネル本体のハゼ折り加工でパネル強度と嵌合強度を向上

パネル端部を曲げ加工することによって、パネル強度と嵌合強度を高めました。

84Aパネル t=0.6mm
C-line
C-line
ワンタッチスピード固定で確実な施工

嵌合固定方式のスピーディーな施工で多様な建築条件に対応します。

ストリンガーは高強度のアルミニウム形材

開口率の異なるフラット7種類、日除け・目隠し4種類の11種類を用意しています。

全12色の多彩なカラーバリエーション

パネル(84Aパネル)は全12色、多彩なカラーでさまざまなデザインニーズに対応いたします。
使用するカラーをランダムにすることで建物の印象を大きく変えることが可能。オリジナリティあふれるファサードを実現します。

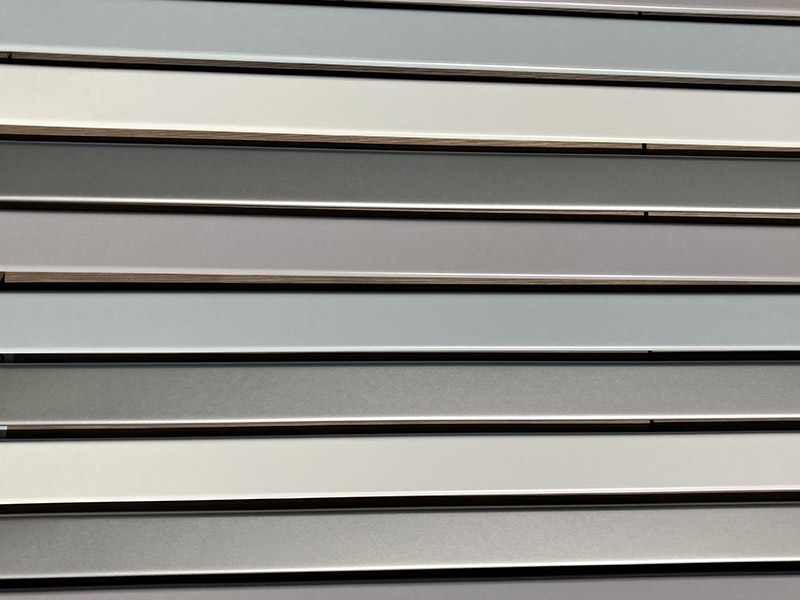

カラーランダム張りイメージ
カラーランダム張りイメージ

カラーランダム張りイメージ

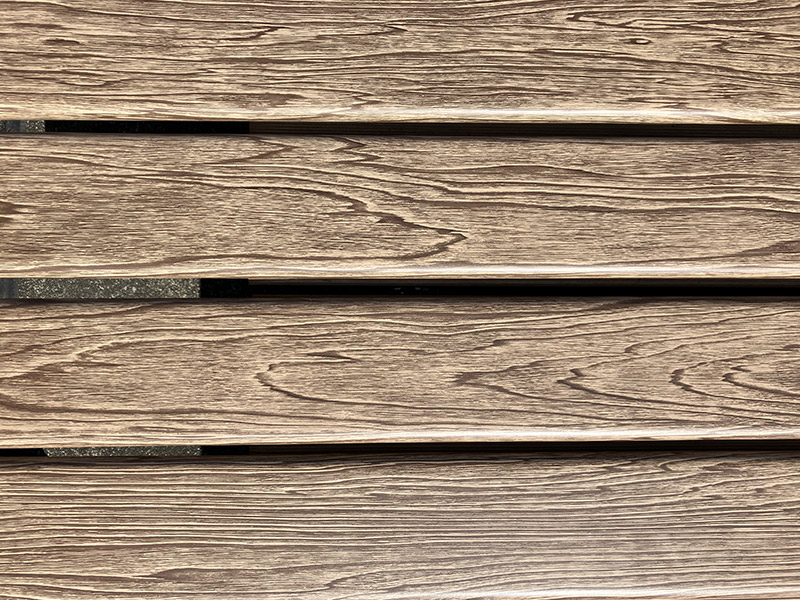

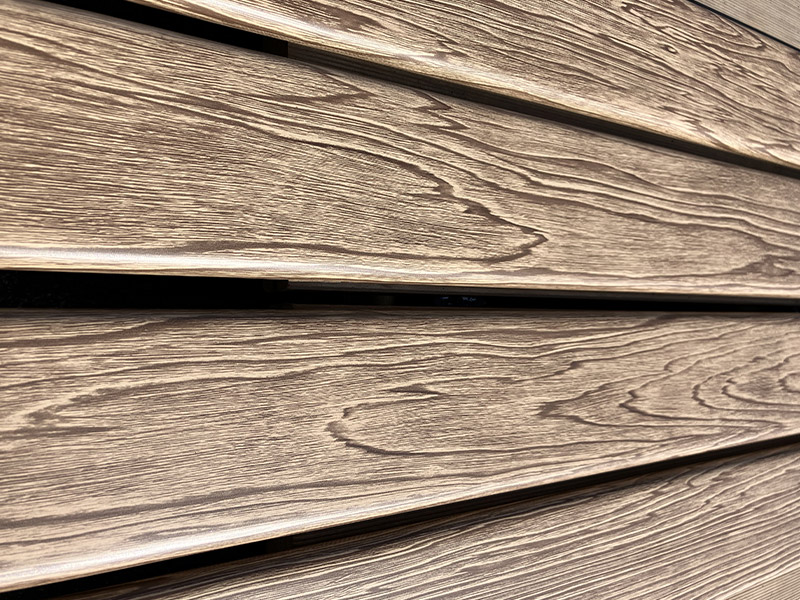

木目調カラー使用イメージ
木目調カラー使用イメージ

木目調カラー使用イメージ

見てる風動画

建材の質感を、動画でリアルに体感!(14秒)

施工事例

C-line 施工事例

カラー

標準カラー

C-line カラー

ホワイト

C-line カラー

ライトグレー

C-line カラー

ダークグレー

C-line カラー

ブラック

C-line カラー

クリーム

C-line カラー

ライトベージュ

C-line カラー

ダークブロンズ

C-line カラー

シルバー

C-line カラー

ライトブロンズ

C-line カラー

パールベージュ

木目調カラー

C-line カラー

CW-1

C-line カラー

CW-2

  • ※ポリエステル系樹脂塗装となります。
  • ※カラーバリエーションは印刷再現色であり実際の色調と異なります。

ストリンガーバリエーション

C-line カラー

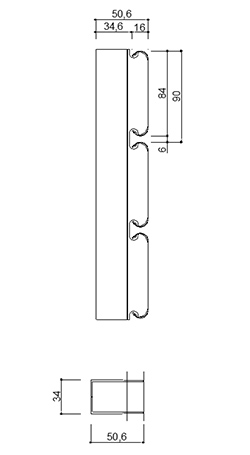

SS-90

C-line カラー

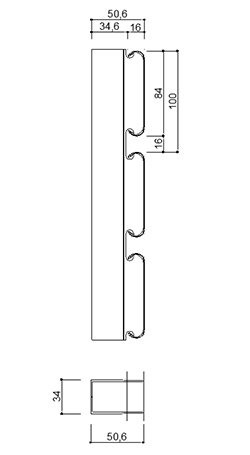

SS-100

C-line カラー

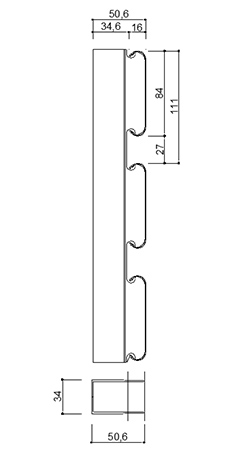

SS-111

C-line カラー

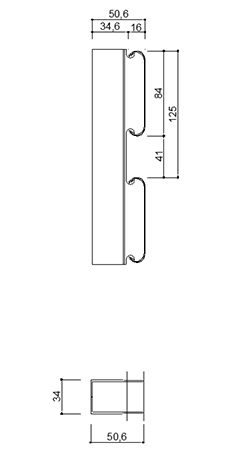

SS-125

C-line カラー

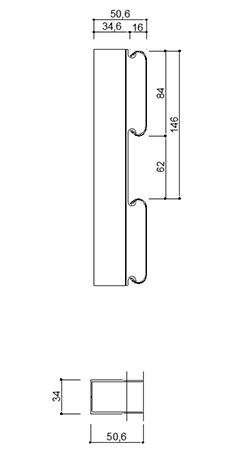

SS-146

C-line カラー

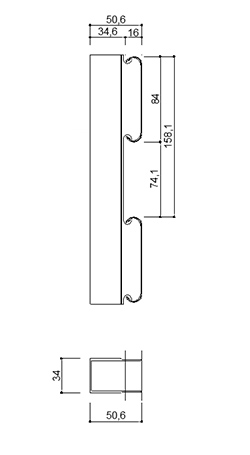

SS-158

C-line カラー

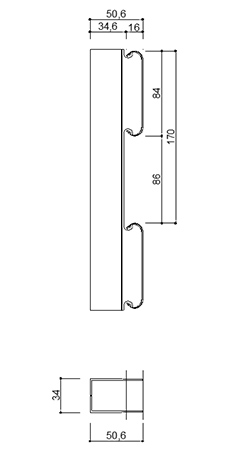

SS-170

C-line カラー

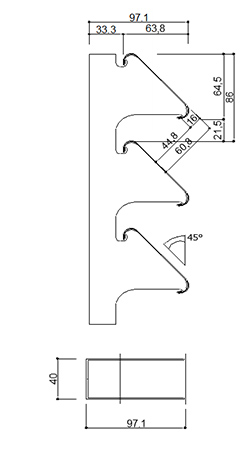

EL-8645

C-line カラー

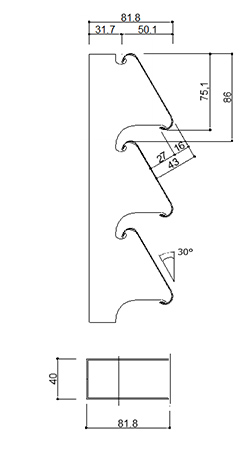

EL-8630

C-line カラー

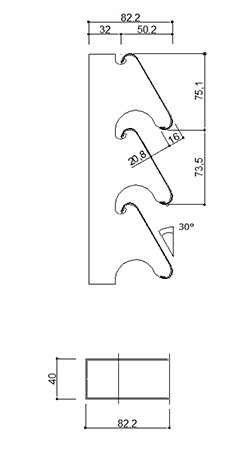

EL-7330

C-line カラー

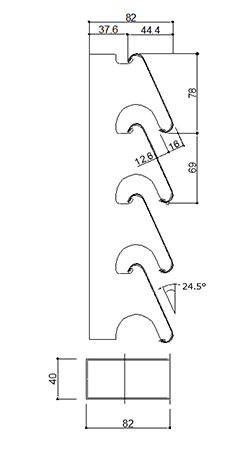

EL-6924

安全対策

耐風圧強度検討

外装目隠しルーバーのご採用にあたっては、耐風圧強度計算を実施し、安全な使用設計のご検討をお願いいたします。

耐風圧強度検討書

耐風圧強度検討書

設計風圧力算定結果

設計風圧力算定結果

耐風圧強度計算などお気軽にご相談ください!

目隠しルーバーの施工では耐風圧強度計算により、適正な同縁ピッチ、同縁固定ピッチの選定をお願いします。
詳しい計算方法や、個別案件における「耐風圧強度検討書」の提出についてはお気軽にお問い合わせください。

規格・価格

備考

  • ●パネルはすべて共通の84Aパネル(アルミニウム板材成形品)を使用しています。
  • ●ストリンガーはアルミニウム押出形材です。
  • ●上記価格はh≦16mの100m2基準価格です。
  • ●ストリンガーは、2.0m/m2を基準としています。取付高さにより、ストリンガーの使用数量がかわる場合がありますので、弊社担当員にご相談ください。
  • ●特殊加工(R曲げなど)、役物等は別途お見積となります。
  • ●木目調カラーは、上記製品価格の3割増価格となります。
