木質系廃材と廃プラスチックを主原料にした、木材・プラスチック再生複合材を使用した目隠しルーバーです。そのナチュラルな質感は建物の外観を優しく包み、木の温もりを感じさせるやわらかな表情を醸し出します。長期間の使用にも変色はほとんどありません。景観になじみ、環境にも配慮したこれからの目隠しルーバーです。
●木肌を再現したナチュラルな質感はやさしく建物を包みます。
●紫外線や風雨に耐え長期間美しさを失いません。
●環境に配慮した木材・プラスチック再生複合材を使用しています。

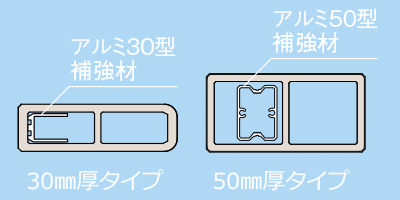

●強度アップや反り抑制のために、ブレードにアルミ補強材を組み込んでいます。
［30㎜厚タイプの特長］

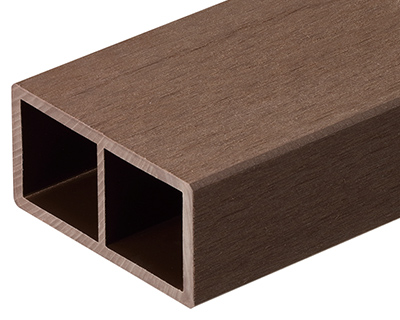

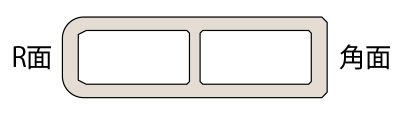

木目柄・木肌を再現したブレード材は、やわらかさを表現できるR面、シャープな角面のどちらでもご使用いただけます。
耐風圧強度が求められる場合に適したブラケット固定タイプと、ブラケットを使用しないシンプルな仕上がりのメカナット固定タイプ（低層階向け）の2種類からお選びいただけます。

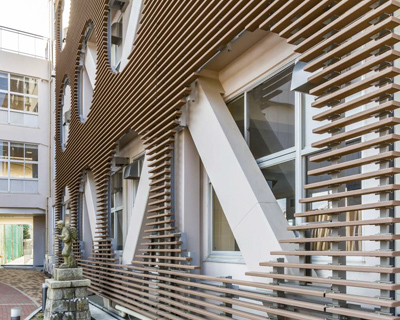

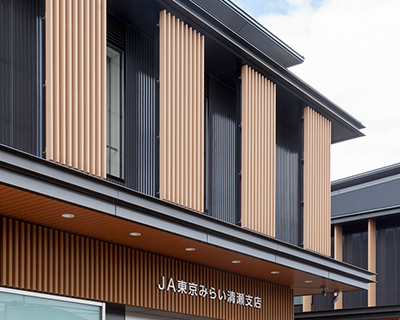

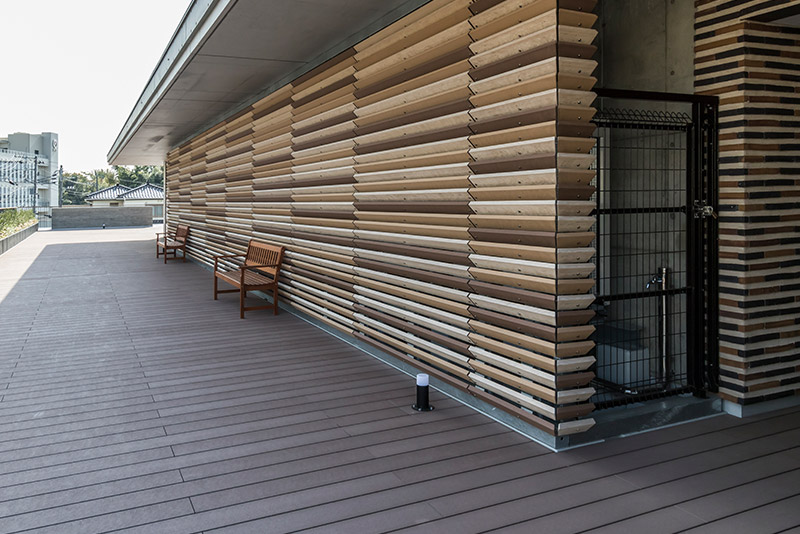

■商品写真
■ブラケット固定タイプ

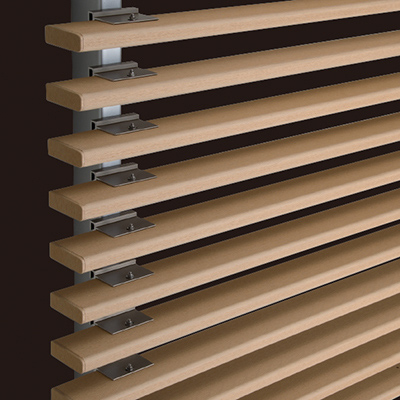

KC3010・KC3010J |

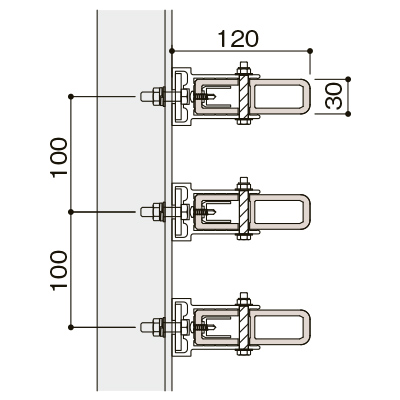

KC3010・KC3010J 断面図 |
||

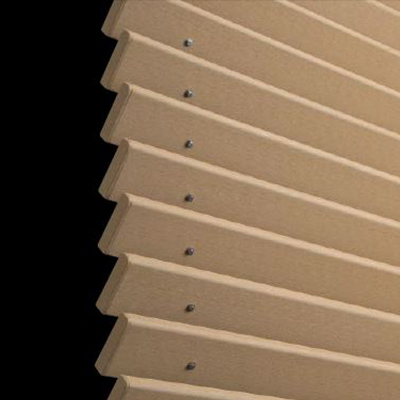

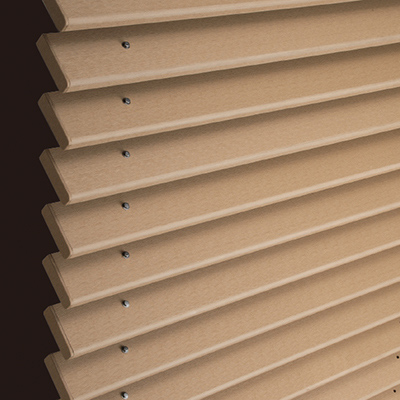

KV3010・KV3010J |

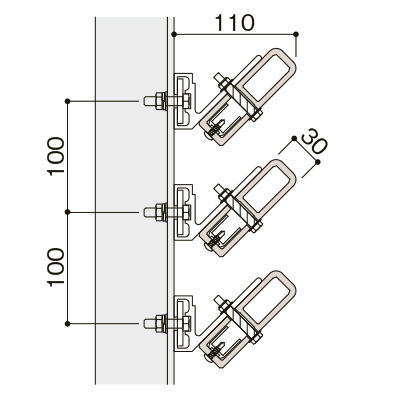

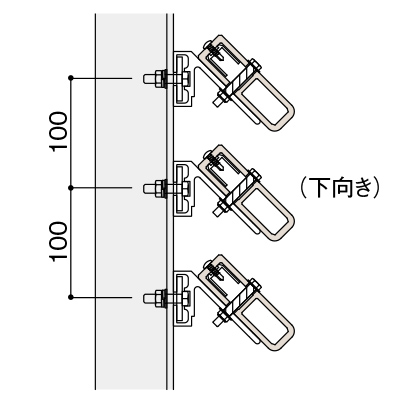

KV3010・KV3010J 断面図 |
;)
;)
;)
;)
■メカナット固定タイプ（低層階向け）

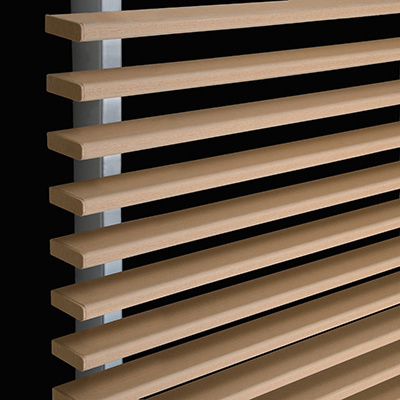

KMN3010 |

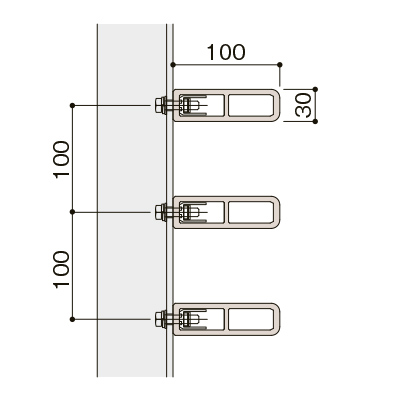

KMN3010 断面図 |
;)
;)
■ルーバー固定用金物
KC3010タイプ用金物 |
KC3010Jタイプ用金物 |
KV3010タイプ用金物 |
KV3010Jタイプ用金物 |
KMN3010タイプ用金物 |
;)
;)
;)
;)
;)

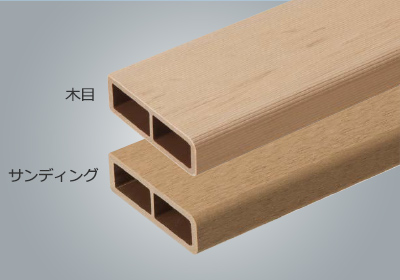

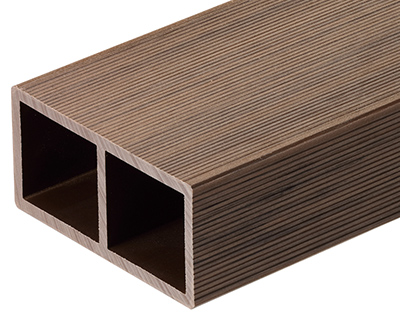

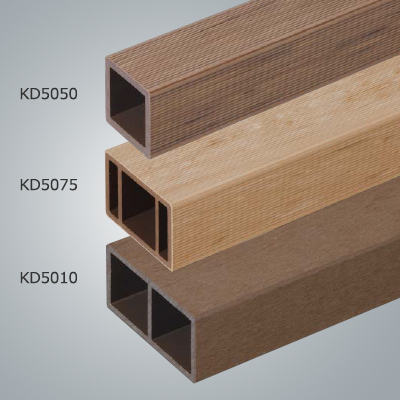

■カオスブレード材
|
;)

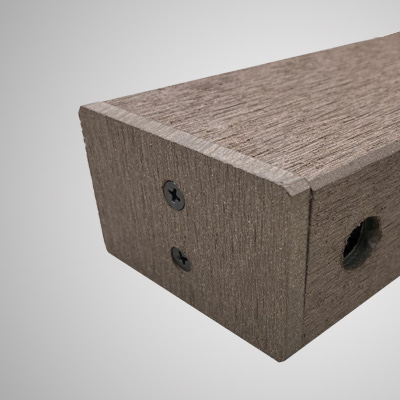

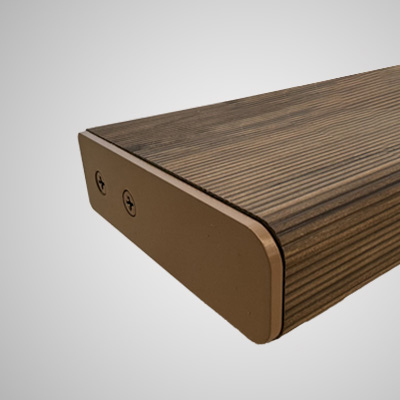

■小口キャップ
|
;)

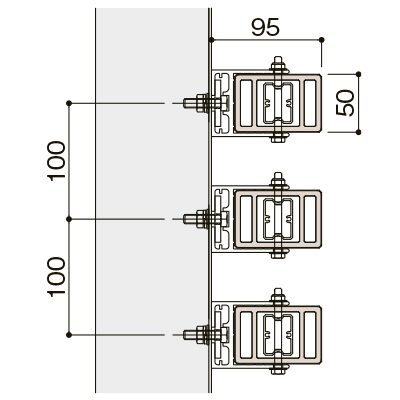

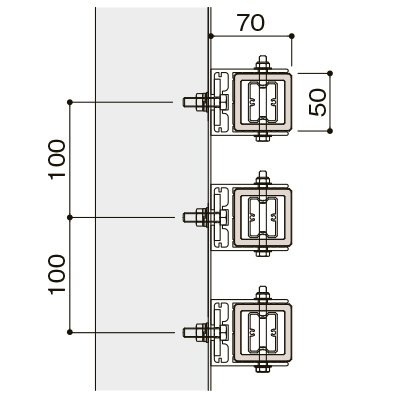

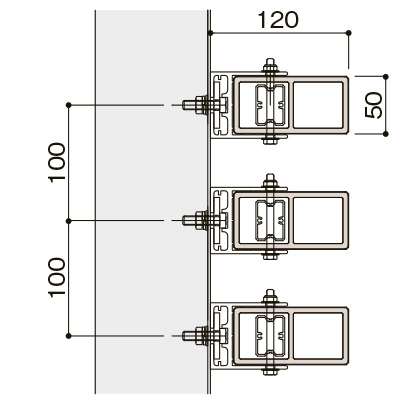

■構造図
※下地胴縁ピッチは900㎜以内。 |
;)
;)
;)
;)
;)
■規格
| タイプ | カラー・仕上げ | ブレードサイズ（㎜） | 開口率（％） | 標準ピッチ（㎜） |
|---|---|---|---|---|
| KC3010・KC3010J | 木目こげ茶 | H30×D100×L3,000 | 70.0 | 100 |
| 木目しら茶 | ||||
| サンディングココア | ||||
| サンディングキャラメル | ||||
| KV3010・KV3010J | 木目こげ茶 | H30×D100×L3,000 | 57.5 | 100 |
| 木目しら茶 | ||||
| サンディングココア | ||||
| サンディングキャラメル | ||||
| KMN3010 | 木目こげ茶 | H30×D100×L3,000 | 70.0 | 100 |
| 木目しら茶 | ||||
| サンディングココア | ||||
| サンディングキャラメル |
●ブレード材は上記長さより若干長めのため、現場にて定寸カット後、ご使用ください。
■小口キャップ
カラー |
品番 | サイズ（mm） | 梱包・入数 |
|---|---|---|---|
| 木目こげ茶用 | KC31RRK | 30×100 | 50個/ケース |
| KC31RLK | |||
| 木目しら茶用 | KC31RRS | ||
| KC31RLS | |||
| サンディングココア用 | KC31RRC | ||
KC31RLC |
|||
| サンディングキャラメル用 | KC31RRM | ||
| KC31RLM |
●キャップ取付用ビス（SUS皿タッピンねじΦ3×20）100本/袋が同梱されています。
●木目こげ茶用・木目しら茶用は単色になります。
■価格
| タイプ | カラー・仕上げ | 参考材工設計価格（m2あたり） |
|---|---|---|
| KC3010・KC3010J | 木目こげ茶 | ￥66,000 |
| 木目しら茶 | ||
| サンディングココア | ￥62,000 | |
| サンディングキャラメル | ||
| KV3010・KV3010J | 木目こげ茶 | ￥68,800 |
| 木目しら茶 | ||
| サンディングココア | ￥64,800 | |
| サンディングキャラメル | ||
| KMN3010 | 木目こげ茶 | ￥55,000 |
| 木目しら茶 | ||
| サンディングココア | ￥51,000 | |
| サンディングキャラメル |
- ●ブレード材、アルミ30型補強材、取付用金物、ブラケット（またはメカナット）、ボルトナットセットを含む価格です。
- ●小口キャップは別途加算となります。
- ●下地胴縁、Lアングル等は別途工事です。
- ●ブレード材は現場にて穴加工後、ご使用ください。ブレード材とブラケットは現場取付となります。
- ●標準ピッチは任意に設定できます。（別途見積りいたします。）
- ●全て受注生産品(納期約4週間)です。
■小口キャップ
カラー |
品番 | 材料設計価格（ケース） |
|---|---|---|
| 木目こげ茶用 | KC31RRK | ¥17,500 |
| KC31RLK | ||
| 木目しら茶用 | KC31RRS | |
| KC31RLS | ||
| サンディングココア用 | KC31RRC | |
KC31RLC |
||
| サンディングキャラメル用 | KC31RRM | |
| KC31RLM |
■備考

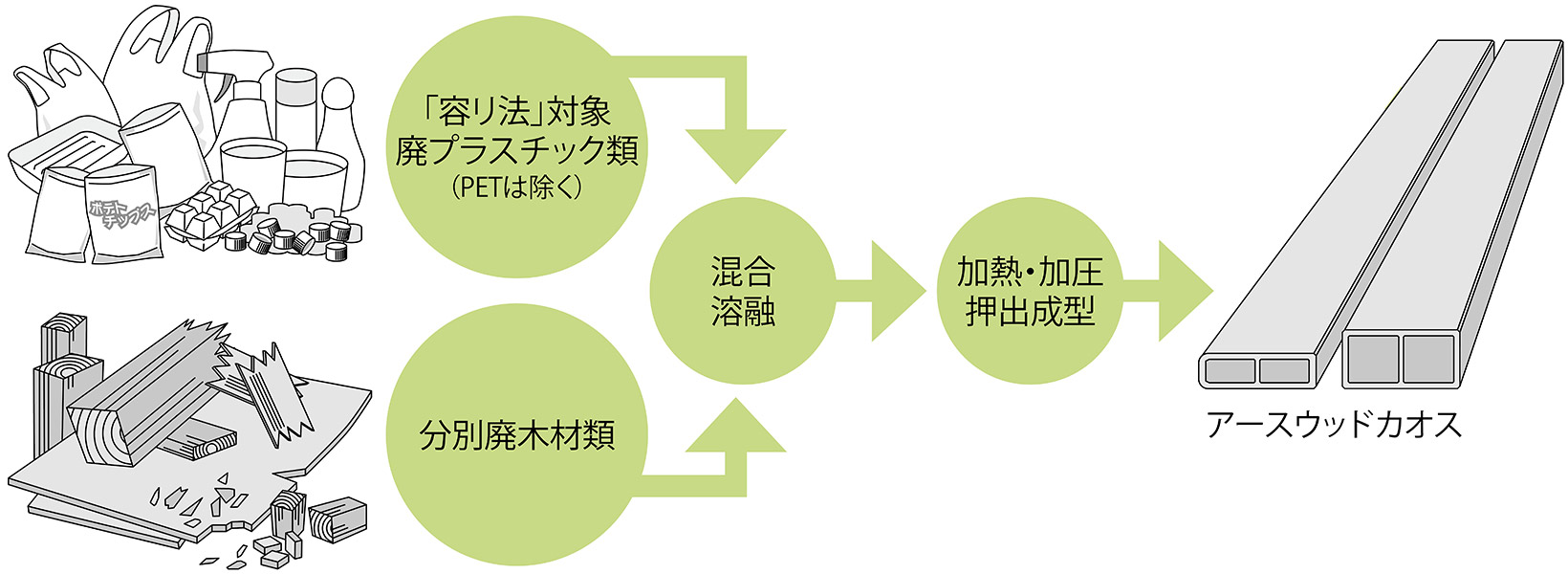

- ●ブレード材の原材料には廃木材と廃プラスチックを90％以上使用しているため多少の色調差（濃淡）が混在します。
- ●経年変化により表面にチョーキング現象が発生し、衣類等に粉が付着することがあります。
- ●木紛入り樹脂製品のため、中空部に入った雨水等により褐色の色水が出ることがあります。
- ●木紛入り樹脂製品のため、使用環境により静電気が発生する場合があります。
- ●施工場所の外気温差・湿度の影響を受け、伸縮や変形する場合があります。
- ●当社標準品以外の使用及び標準施工以外の施工に関しては、当社は免責とさせていただきます。
- ●アルミ補強材の切り口でけがをしないようにご注意ください。
- ●メカナット固定タイプは低層階向けにおすすめします。許容設計風圧力（使用限界）は2,000（N/m2）以下としてください。
