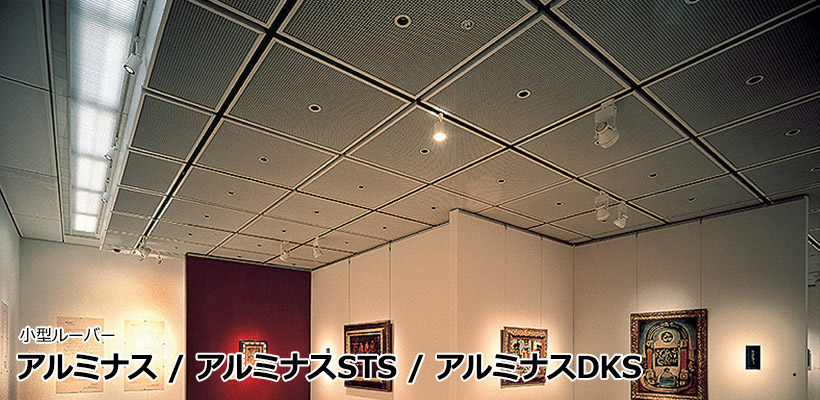

小型ルーバーアルミナス / アルミナスSTS / アルミナスDKS
端正なグリッドパターンとルーバーを組み合せた美しい仕上りです。

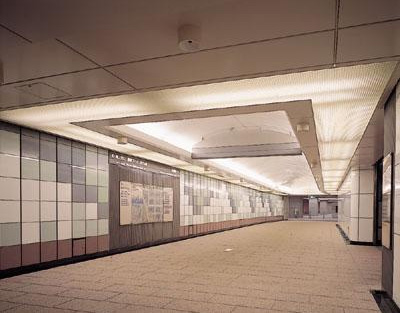

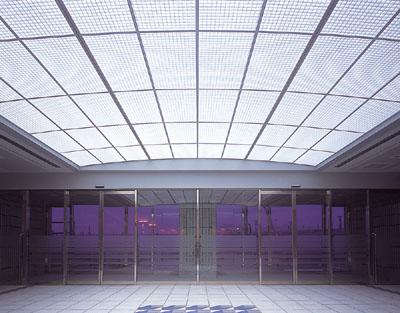

施工事例
主な適用場所
ビルのエントランスホール、ロビー、玄関、エレベーターホールなど
商品写真
;)
;)

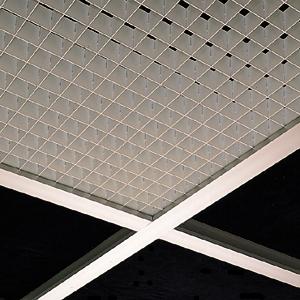

アルミナス
イントラセルのTバータイプです。ルーバーパネルを、格子組みしたT型のランナーに落し込むタイプです。
;)
;)

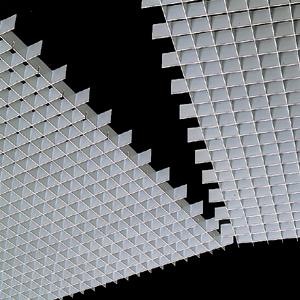

アルミナスSTS
セルサイズ15・20mmのラインシームレスタイプです。パネルとパネルとを突き付けてシームレスで1本のラインのように仕上げます。
;)
;)

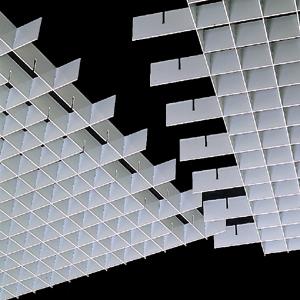

アルミナスDKS
セルサイズ25・40mmのラインシームレスタイプです。パネルとパネルをかみ合わせ一体化し施工しますので、シームレスかつ目地のずれもありません。
カラー
;)
ウォームホワイト
;)
クールホワイト
;)
ニューアイボリー
;)
グレー
※指定色の塗装も承ります。
仕様
アルミナス
| 工法デザイン | Tバータイプ |
|---|---|
| 仕上 | エポキシポリエステル樹脂（ウォームホワイト） ポリエステル樹脂（クールホワイト・ニューアイボリー） アクリル樹脂（グレー） |
| 材質 | アルミニウム合金 JIS H4000 A3003P-H16 |
アルミナスSTS
| 工法デザイン | ラインシームレスタイプ・STS工法（突き付け工法） |
|---|---|
| 仕上 | エポキシポリエステル樹脂（ウォームホワイト） ポリエステル樹脂（クールホワイト・ニューアイボリー） アクリル樹脂（グレー） |
| 材質 | アルミニウム合金 JIS H4000 A3003P-H16 |
アルミナスDKS
| 工法デザイン | ラインシームレスタイプ・DKS工法（かみ合わせ工法） |
|---|---|
| 仕上 | エポキシポリエステル樹脂（ウォームホワイト） ポリエステル樹脂（クールホワイト・ニューアイボリー） アクリル樹脂（グレー） |
| 材質 | アルミニウム合金 JIS H4000 A3003P-H16 |
規格

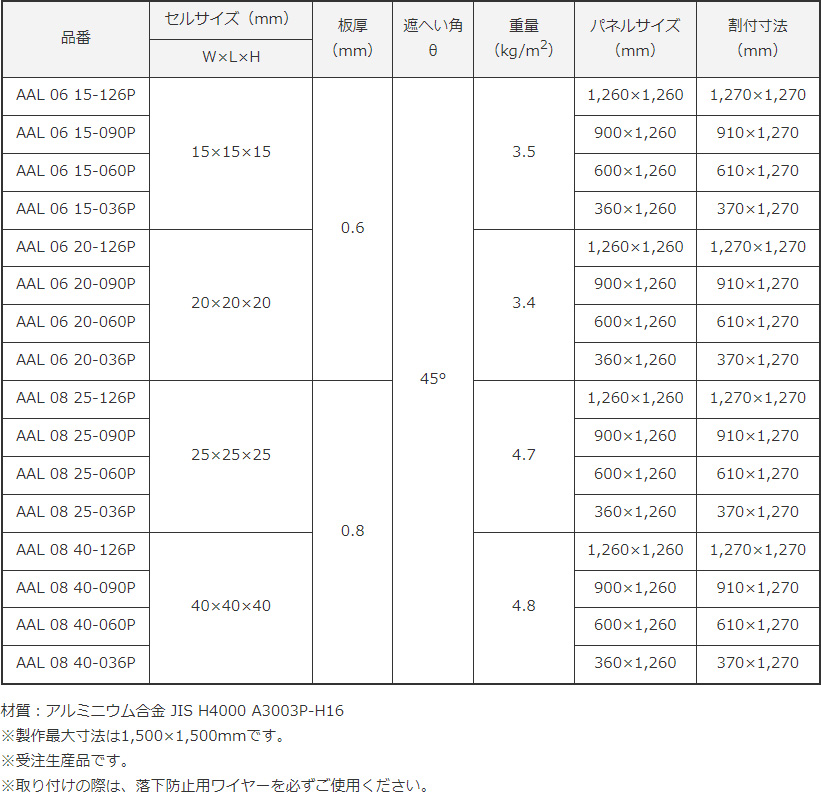

アルミナス

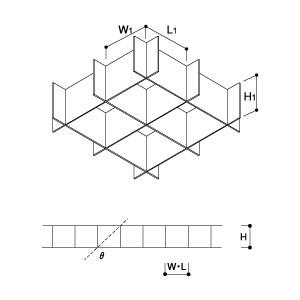

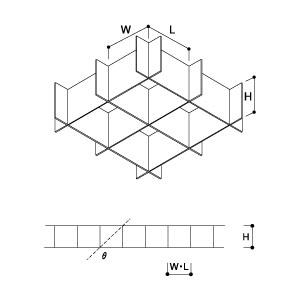

| 品番 | セルサイズ（mm） | 板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
割付寸法 （mm） |
|---|---|---|---|---|---|---|
| W×L×H | ||||||
| AAL 06 15-126P | 15×15×15 | 0.6 | 45° | 3.5 | 1,260×1,260 | 1,270×1,270 |
| AAL 06 15-090P | 900×1,260 | 910×1,270 | ||||
| AAL 06 15-060P | 600×1,260 | 610×1,270 | ||||
| AAL 06 15-036P | 360×1,260 | 370×1,270 | ||||
| AAL 06 20-126P | 20×20×20 | 3.4 | 1,260×1,260 | 1,270×1,270 | ||
| AAL 06 20-090P | 900×1,260 | 910×1,270 | ||||
| AAL 06 20-060P | 600×1,260 | 610×1,270 | ||||
| AAL 06 20-036P | 360×1,260 | 370×1,270 | ||||
| AAL 08 25-126P | 25×25×25 | 0.8 | 4.7 | 1,260×1,260 | 1,270×1,270 | |
| AAL 08 25-090P | 900×1,260 | 910×1,270 | ||||
| AAL 08 25-060P | 600×1,260 | 610×1,270 | ||||
| AAL 08 25-036P | 360×1,260 | 370×1,270 | ||||
| AAL 08 40-126P | 40×40×40 | 4.8 | 1,260×1,260 | 1,270×1,270 | ||
| AAL 08 40-090P | 900×1,260 | 910×1,270 | ||||
| AAL 08 40-060P | 600×1,260 | 610×1,270 | ||||
| AAL 08 40-036P | 360×1,260 | 370×1,270 |
材質：アルミニウム合金 JIS H4000 A3003P-H16
- ※製作最大寸法は1,500×1,500mmです。
- ※受注生産品です。
- ※取り付けの際は、落下防止用ワイヤーを必ずご使用ください。

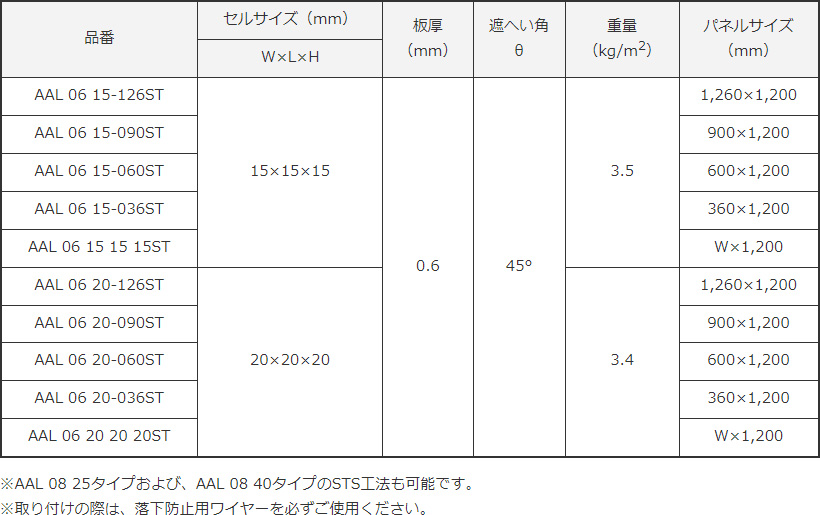

アルミナスSTS
| 品番 | セルサイズ（mm） | 板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| W×L×H | |||||
| AAL 06 15-126ST | 15×15×15 | 0.6 | 45° | 3.5 | 1,260×1,200 |
| AAL 06 15-090ST | 900×1,200 | ||||
| AAL 06 15-060ST | 600×1,200 | ||||
| AAL 06 15-036ST | 360×1,200 | ||||
| AAL 06 15 15 15ST | W×1,200 | ||||
| AAL 06 20-126ST | 20×20×20 | 3.4 | 1,260×1,200 | ||
| AAL 06 20-090ST | 900×1,200 | ||||
| AAL 06 20-060ST | 600×1,200 | ||||
| AAL 06 20-036ST | 360×1,200 | ||||
| AAL 06 20 20 20ST | W×1,200 |
- ※AAL 08 25タイプおよび、AAL 08 40タイプのSTS工法も可能です。
- ※取り付けの際は、落下防止用ワイヤーを必ずご使用ください。

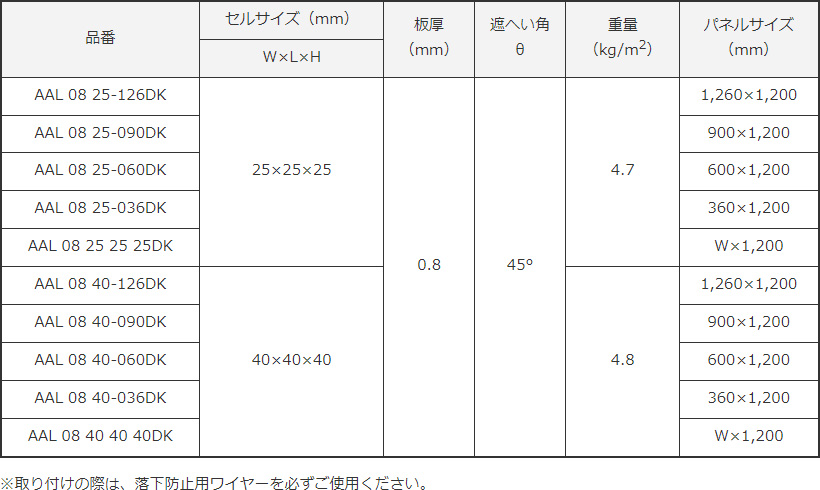

アルミナスDKS
| 品番 | セルサイズ（mm） | 板厚 （mm） |
遮へい角 θ |
重量 （kg/m2） |
パネルサイズ （mm） |
|---|---|---|---|---|---|
| W×L×H | |||||
| AAL 08 25-126DK | 25×25×25 | 0.8 | 45° | 4.7 | 1,260×1,200 |
| AAL 08 25-090DK | 900×1,200 | ||||
| AAL 08 25-060DK | 600×1,200 | ||||
| AAL 08 25-036DK | 360×1,200 | ||||
| AAL 08 25 25 25DK | W×1,200 | ||||
| AAL 08 40-126DK | 40×40×40 | 4.8 | 1,260×1,200 | ||
| AAL 08 40-090DK | 900×1,200 | ||||
| AAL 08 40-060DK | 600×1,200 | ||||
| AAL 08 40-036DK | 360×1,200 | ||||
| AAL 08 40 40 40DK | W×1,200 |
※取り付けの際は、落下防止用ワイヤーを必ずご使用ください。
